Projekt domu TRYPOLIS
- Typ projektuWolnostojący
- Powierzchnia użytkowa110.63 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Trypolis - dom jednorodzinny z poddaszem użytkowym i garażem.

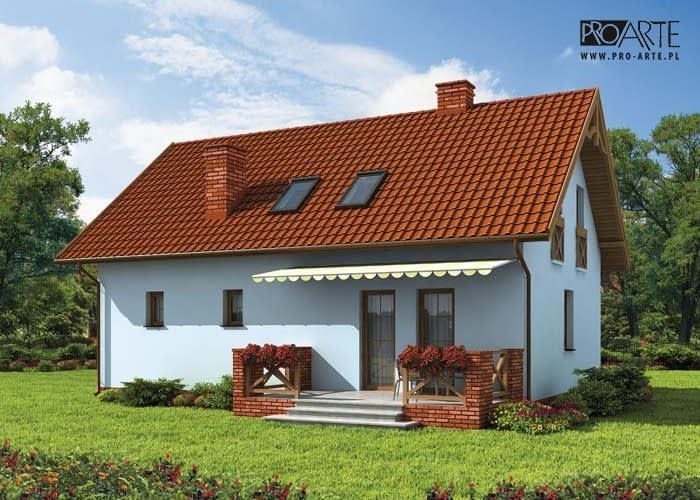

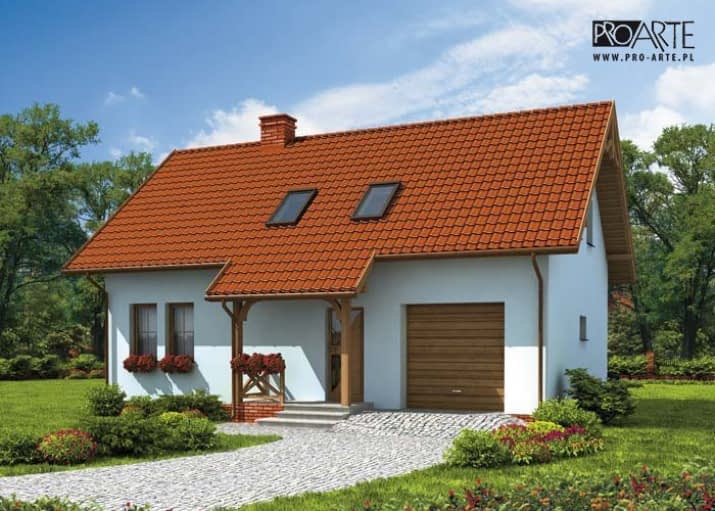

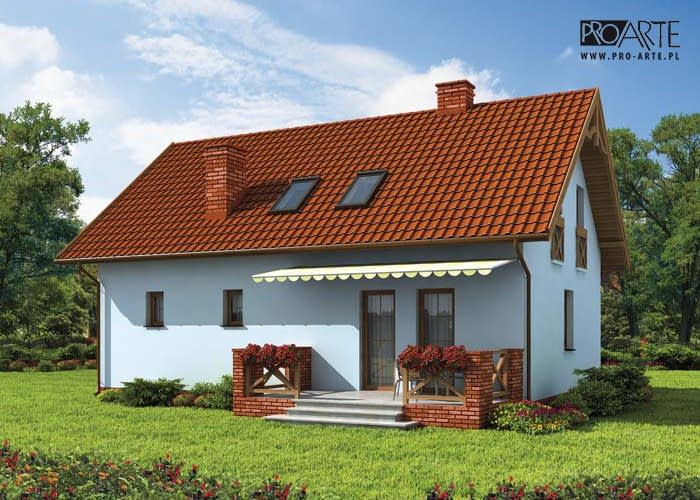

Niewielki niepodpiwniczony domek jednorodzinny, niezwykle przemyślany i niedrogi w utrzymaniu. Z przodu domu znajduje się wjazd do garażu oraz wejście główne, umieszczone w centralnej części elewacji frontowej pod niewielkim zadaszeniem. Tył domu natomiast został zaprojektowany tak, by powstał tam wspaniały taras, który będzie stanowił doskonałe miejsce odpoczynku w ciepłe dni. Dach został zakończony na takiej wysokości, by możliwe była osłona tarasu poprzez zamontowanie dodatkowej markizy. Pokonawszy kilka schodków możemy skorzystać z głównego wejścia do domu. Znajdziemy się wówczas od razu w wiatrołapie, z którego będziemy mogli przejść do jednostanowiskowego garażu połączonego przejściem z kotłownią. Dom można podzielić na część dzienną umieszczoną na parterze i nocną – na piętrze. W części dziennej centralnym miejscem życia rodzinnego będzie zapewne pokój z kominkiem. Dodatkowym atutem pokoju dziennego jest wyjście na taras. Do ściany północnej parteru przylega niewielka łazienka z miejscem na kabinę prysznicową. Kuchnia została umiejętnie połączona z otwartą jadalnią umieszczoną przy jedynym oknie parteru, wychodzącym na zachód. Wspaniałym doświadczeniem dla mieszkańców domu będzie widok zachodzącego słońca, obserwowany, w zależności od pory roku, przy podwieczorku lub kolacji. Poddasze natomiast zostało wyposażone w ogromną łazienkę z wanną, posiadającą, podobnie, jak pokój obok, wyjście na niewielki balkon. Na poddaszu mamy jeszcze dodatkowo dwa pokoje, które możemy urządzić w zależności od potrzeb i gustu domowników. Ten dom jest niewątpliwie komfortowym rozwiązaniem dla czteroosobowej rodziny. Będzie stanowił spełnienie marzeń o własnym, niedrogim, rodzinnym gnieździe.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Wysokość ściany kolankowej 1.01m
Konstrukcja
- powierzchnia zabudowy - 95,85m2
- powierzchnia schodów zew. i tarasów - 21,19m2
parter -72,35m2
poddasze -56,67m2
- kubatura - 590,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni
Rzuty

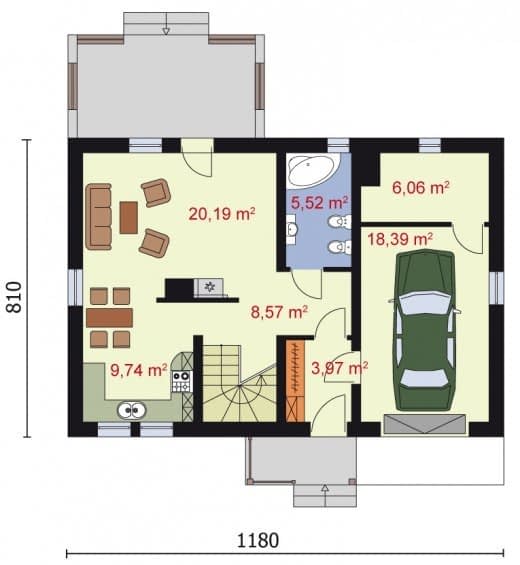

- 1. Wiatrołap3.97
- 2. Komunikacja8.36
- 3. Kuchnia z jadalnią11.13
- 4. Pokój dzienny18.73
- 5. Łazienka5.52
- 7 Garaż18.39
- 6. Kotłownia6.25

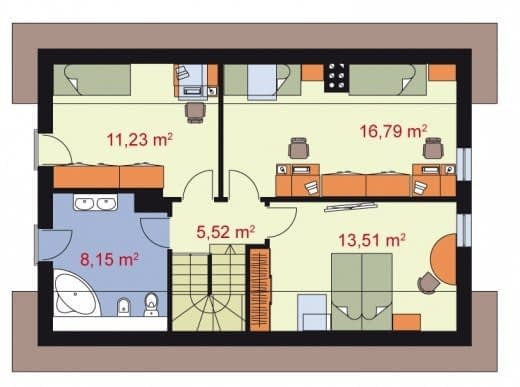

- 1. Komunikacja5.52
- 2. Łazienka8.39
- 3. Pokój11.57
- 4. Pokój17.26
- 5. Pokój13.93
Dane techniczne
- Powierzchnia użytkowa110.63 m²
- Powierzchnia zabudowy95.58 m²
- Liczba pokoi11
- Powierzchnia dachu177 m²
- Kubatura590 m³
- Wysokość domu7.98 m
- PoddaszeUżytkowe
- Minimalne wymiary działki19.8 x 16.1m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
