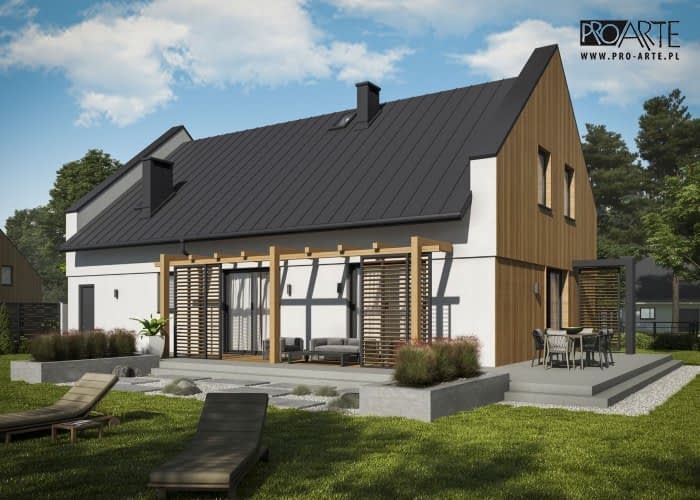

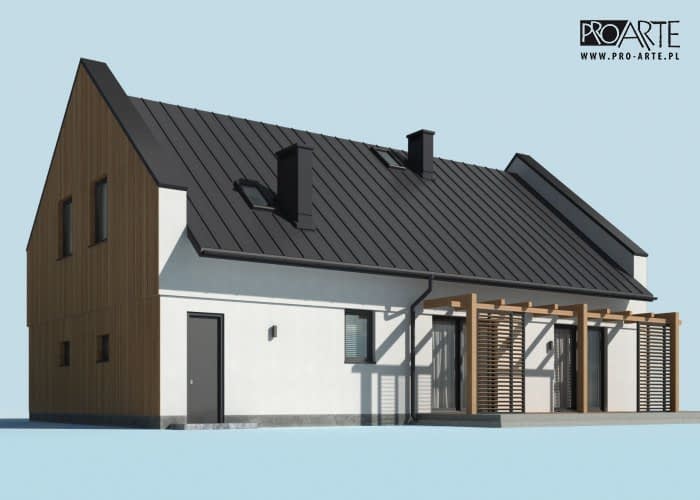

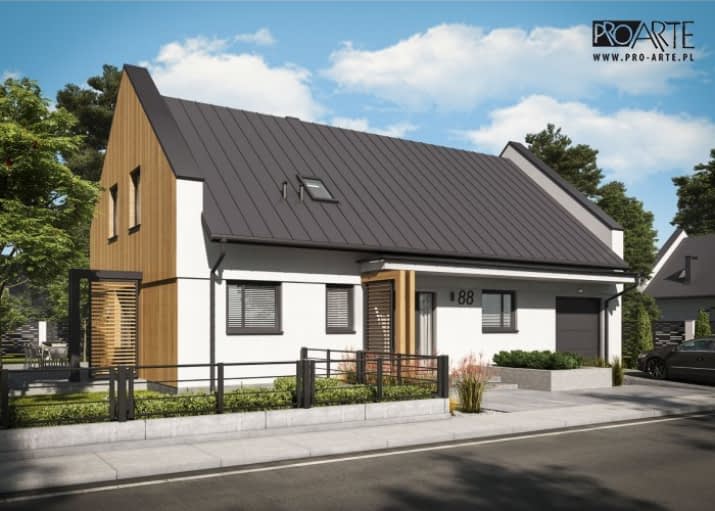

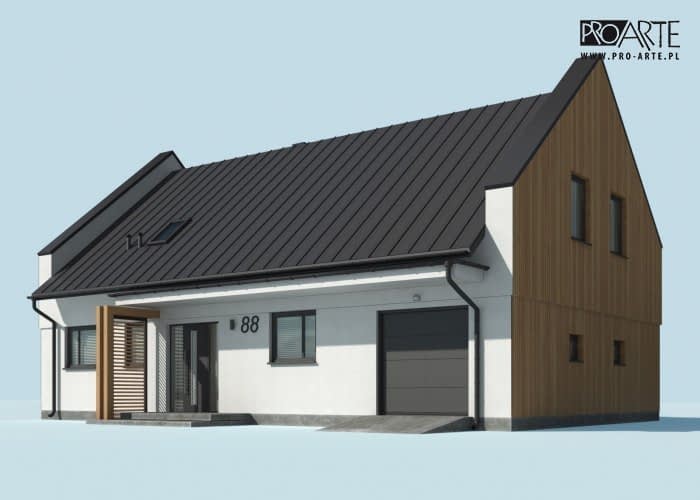

Projekt domu SPLIT

Name: SPLIT
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: split
Price: 3799.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 799 zł3 649 zł

Oszczędź: 150,00zł

Cena przed promocją: 3 799 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa95.2 m²
Kondygnacjez poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia	Murowana	Szkieletowa drewniana
Fundament	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.
Ściany zewnętrzne i nośne	Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm	Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.
Ściany wewnętrzne	Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm	Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.
Strop	Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).	Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:
Więźba dachowa	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:
Izolacje	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER
Pokrycie dachu	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich

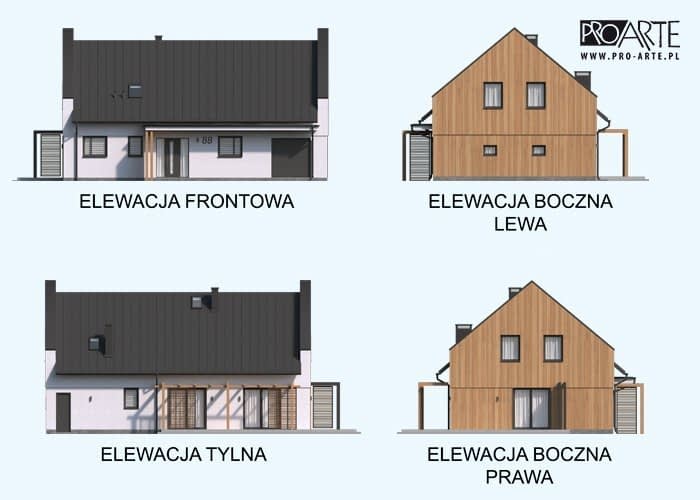

Rzuty

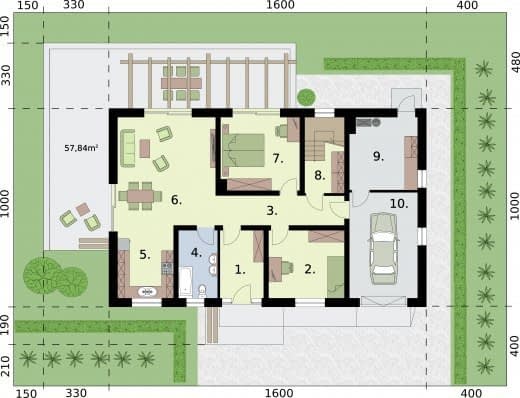

Rzut przyziemia

1 Wiatrołap7.52
5 Kuchnia10.24
2 Pokój12.85
3 Komunikacja9.54
4 Łazienka6.38
6 Pokój dzienny26.62
7 Sypialnia14.53
8 Klatka schodowa7.48
9 Kotłownia12.13
10 Garaż18.07

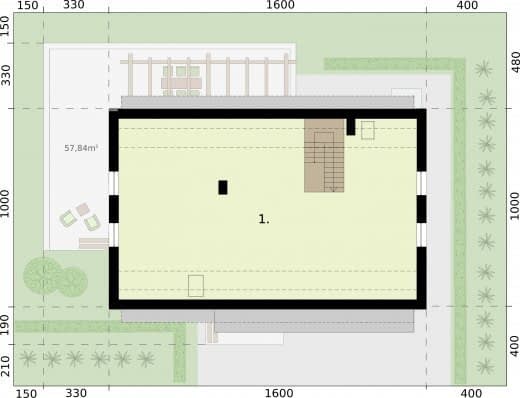

Rzut poddasza

1 Poddasze do adaptacji106.57

Dane techniczne

Powierzchnia użytkowa95.2 m²
Powierzchnia zabudowy160 m²
Liczba pokoi11
Kubatura1074.02 m³
Wysokość domu9.15 m
PoddaszeUżytkowe
Minimalne wymiary działki24 x 18m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
