KATANIA

3 599 zł

Projekt domu KATANIA

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 699 zł3 599 zł
Oszczędź: 100,00zł
Najniższa cena z 30 dni: 3 699,00 zł

Promocja ważna do

08-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa81.39 m²
  • Kondygnacjez poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu43°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.


Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy budynku -80,56m2
- powierzchnia schodów zewnętrznych i tarasów -17,07m2
- powierzchnia użytkowa
  parteru + garaż -61,05m2
  poddasza -43,37m2
- powierzchnia całkowita  - 178,19m2
- kubatura  - 510,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni


Rzuty

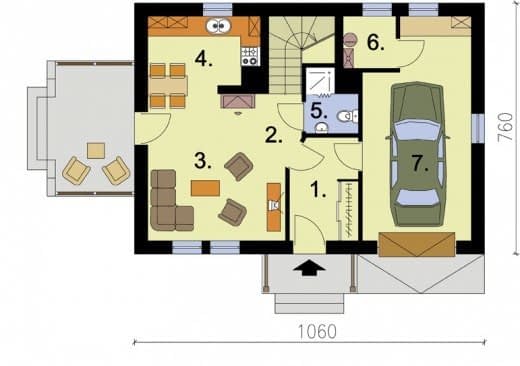

Przyziemie

  • 04. Kuchnia7.37
  • 07. Garaż20.5
  • 06. Kotłownia2.53
  • 01. Wiatrołap6.26
  • 02. Komunikacja3.76
  • 03. Pokój dzienny18.01
  • 05. Wc2.62
Rzut projektu KATANIA - Przyziemie

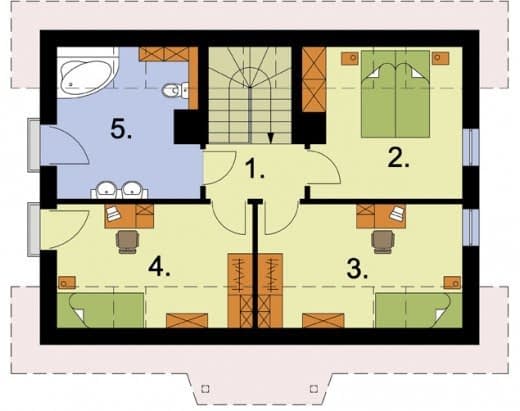

Poddasze

  • 04. Pokój9.47
  • 01. Komunikacja5.55
  • 02. Sypialnia9.7
  • 03. Pokój9.9
  • 05. Łazienka8.75
Rzut projektu KATANIA - Poddasze

Dane techniczne

  • Powierzchnia użytkowa81.39 m²
  • Powierzchnia zabudowy80.56 m²
  • Liczba pokoi11
  • Powierzchnia dachu150 m²
  • Kubatura510 m³
  • Wysokość domu8.06 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki18.6 x 15.6m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
