Projekt domu KATANIA 2

Name: KATANIA 2
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: katania-2
Price: 3499.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 499 zł3 399 zł

Oszczędź: 100,00zł

Cena przed promocją: 3 499 zł

Promocja ważna do

27-05-2025

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa79.52 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu43°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

KATANIA 2 - dom jednorodzinny z poddaszem użytkowym i garażem jednostanowiskowym.

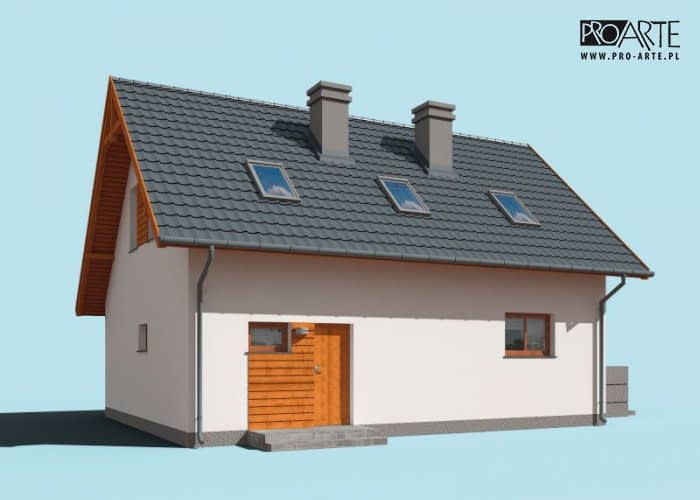

Budynek o zwartej bryle, parterowy z poddaszem użytkowym. Budynek przykryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 8,02m. Nowoprojektowany budynek swoją formą nawiązuje do zabudowy występującej w dąsiedztwie planowanej inwestycji.

Katania 2 przywodzi na myśl poczucie ciepła i bezpieczeństwa, tak ważne dla kochającej się rodziny. Na parterze znajdują się kuchnia, przestronny salon, łazienka, kotłownia, taras oraz garaż jednostanowiskowy. Na piętrze ulokowane zostały trzy wygodne sypialnie oraz przynosząca pełnię komfortu łazienka. Warunki jakie zapewnia jego wnętrze zapierają dech w piersiach!

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Wysokość ściany kolankowej 0.81m

Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy budynku 85,43m2

- powierzchnia schodów, tarasów zewnętrzmych -23,43m2

- powierzchnia użytkowa

parteru + garaż,kotłownia -65,54m2

poddasza -42,79m2

- powierzchnia całkowita - 194,29m2
- kubatura - 543,00m3
- ściany zewnętrzne murowane grubości 30 cm + 12 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

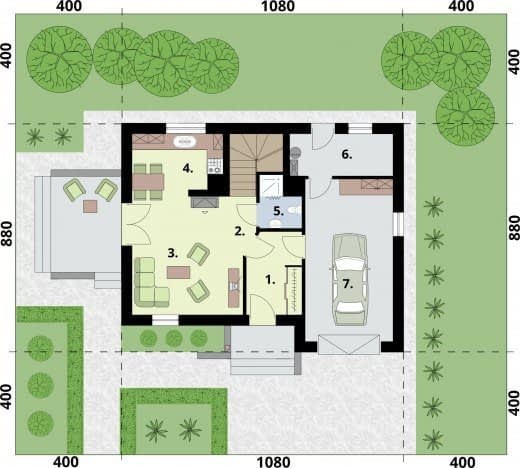

Rzut przyziemia

3. Komunikacja3.7
4. Salon17.68
7. Kotownia5.97
8. Garaż19.84
5. Kuchnia6.68
1. Wiatrołap6.14
2. WC2.53

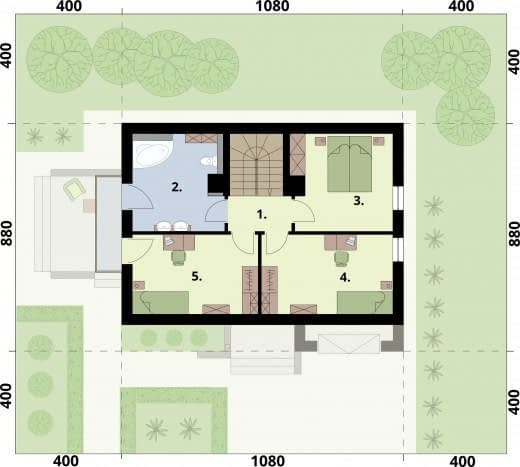

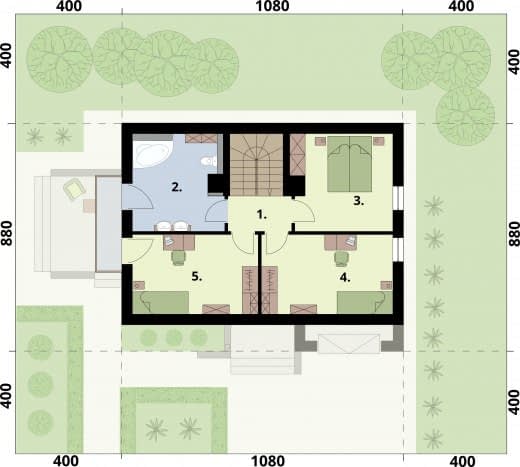

Rzut poddasza

5. Pokój9.32
3. Sypialnia9.68
4. Pokój9.75
1 Komunikacja5.36
2. Łazienka8.68

Dane techniczne

Powierzchnia użytkowa79.52 m²
Powierzchnia zabudowy88.54 m²
Liczba pokoi11
Powierzchnia dachu154 m²
Kubatura547 m³
Wysokość domu8.02 m
PoddaszeUżytkowe
Minimalne wymiary działki18.8 x 16.8m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
