Domena 103 T

2 340 zł

Projekt domu Domena 103 T

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 340 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa125.9 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacji30 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

Klasyczna bryła DOMENY 103 T  została stworzona z myślą o 4-5, a po zaadaptowaniu strychu nawet 6-7-osobowej rodzinie.

Przedsionek z miejscem na szafę otwiera się na strefę dzienną, składającą się z przestronnego salonu połączonego z jadalnią oraz, łatwą do wydzielenia, kuchnią ze spiżarnią. Z funkcjonalnego holu mamy dostęp do dwóch łazienek oraz czterech pokoi. Jednostanowiskowy garaż dostępny z holu, z garażu dostępna kotłownia z wyjściem na ogród.

Duży strych nieużytkowy, do którego prowadzą schody w zaprojketowanej juz klatce schodowej, bez przeszkód można zaadaptować na cele użytkowe, na przykład jako dodatkowe pokoje.

Dom jest podobny do projektu:  DOMENA 103, DOMENA 106, DOMENA 107 A, DOMENY 107, TIMOR PS, BETINA PS.

Zastosowane rozwiązanie konstrukcyjne – prefabrykowane drewniane wiązary dachowe – pozwala na swobodną aranżację pomieszczeń dzięki eliminacji wewnętrznych ścian nośnych.

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.

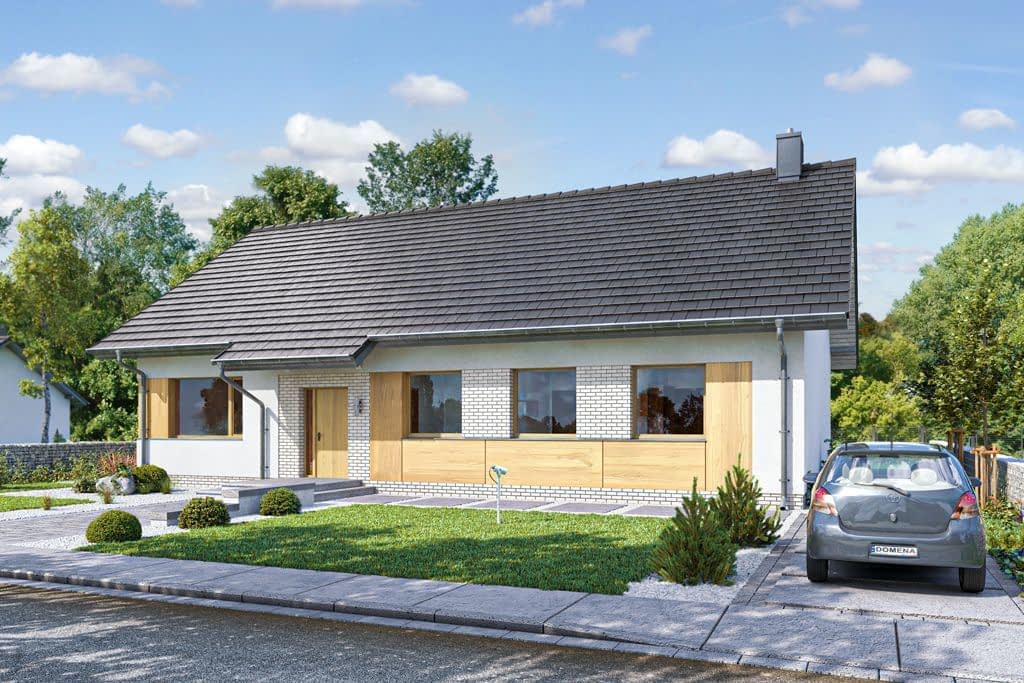

Wizualizacja jest propozycją tego jak dany projekt domu oraz jego otoczenie można zaaranżować. Sposób prowadzenia tarasu, kształt murków i elementy małej architektury typu pergole, donice itp. nie są objęte zakresem projektu. W związku z powyższym na projekcie budowlanym elementy te mogą nie być uwzględnione w projekcie ( patrz pergole ) lub zmieniony może być ich kształt i sposób prowadzenia ( wielkości tarasów, profil murków )





Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach fundamentowych
Ściany zewnętrznebloczki wapienno-piaskowe 24 cm
+ styropian TERMO ORGANIKA typ Fasada 20 cm
Ściany wewnętrznebloczki wapienno-piaskowe 24 cm (działowe – bloczki wapienno-piaskowe - 12/8 cm)
Stropgęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 24 cm
Elewacjetynk – systemowy firmy TERMO ORGANIKA,
okładzina z płytek elastycznych, tynk + styropian TERMO ORGANIKA typ Fasada 20 cm
Pokrycie dachublachodachówka lub dachówka cementowa
Konstrukcja dachutradycyjna drewniana
Schody wewnętrznemonolityczne
Ogrzewanie

kocioł gazowy kondensacyjny
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Rzuty

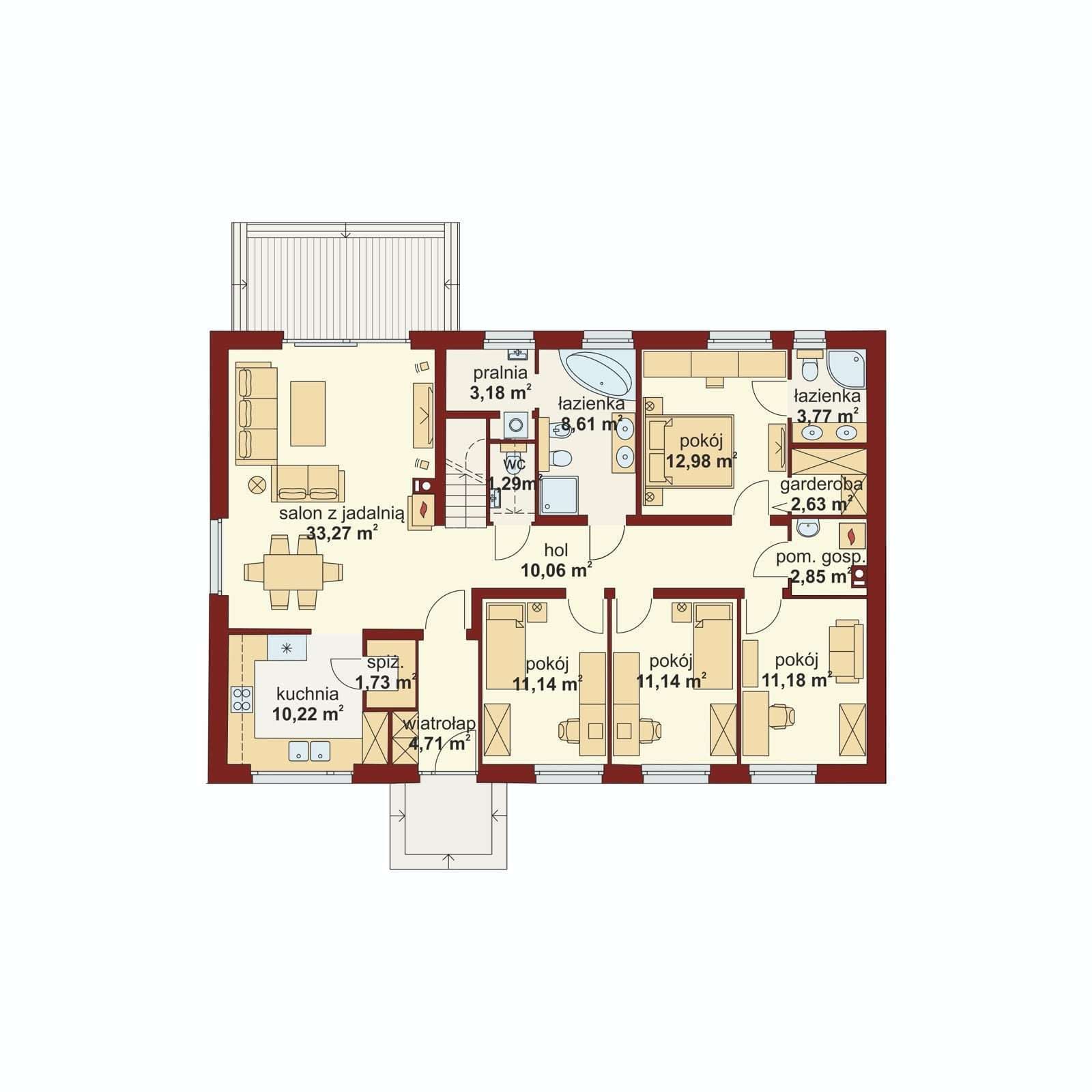

Rzut parteru

  • Pow. użytkowa:125.9 m²
  • Pom.gosp:2.8 m²
  • 1. Wiatrołap:4.7 m²
  • 2. Hall:10.1 m²
  • 3. Kuchnia:10.2 m²
  • 4. Spiżarnia:1.7 m²
  • 5. Salon z jadalnią:33.5 m²
  • 6. Pokój:11.1 m²
  • 7. Pokój:11.1 m²
  • 8. Pokój.:11.2 m²
  • 9. Pralnia:3.1 m²
  • 10.Łazienka:8.6 m²
  • 11. Pokój:13 m²
  • 12. Garderoba:2.6 m²
  • 13. Łazienka:3.8 m²
  • 14. Pom.gosp.:2.8 m²
Rzut projektu Domena 103 T - Rzut parteru

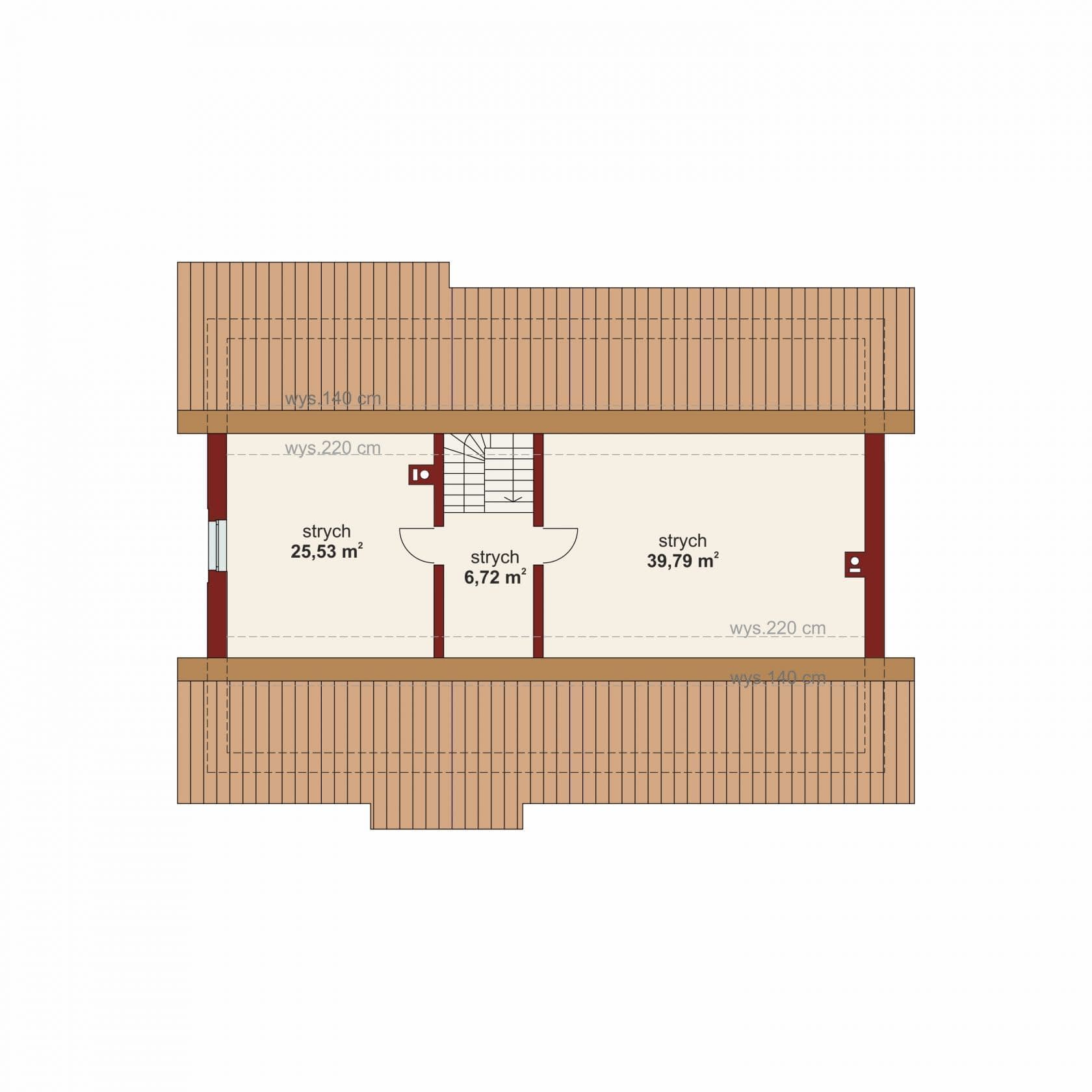

Rzut strychu

  • Pow. użytkowa:65.9 m²
Rzut projektu Domena 103 T - Rzut strychu

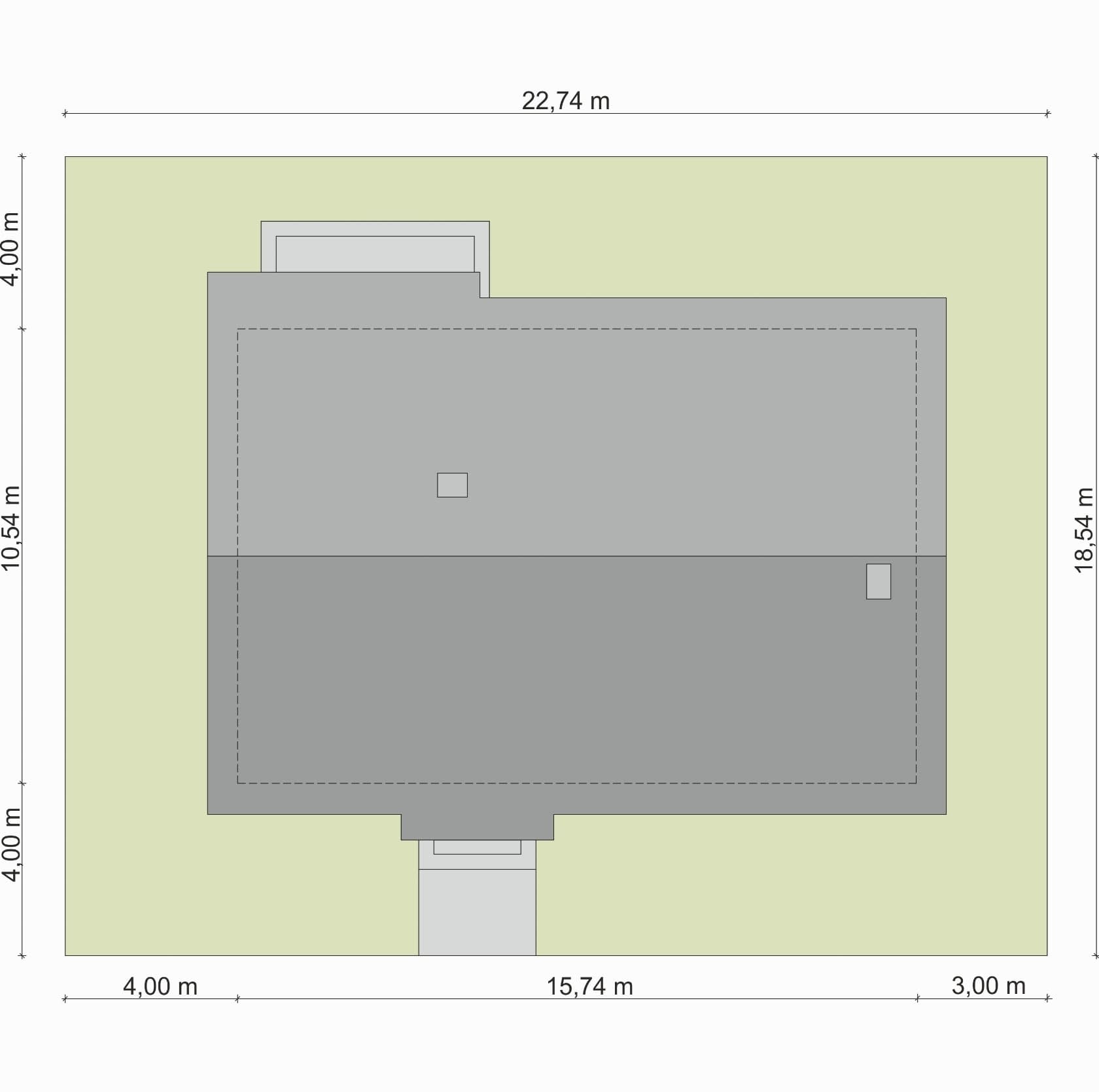

Plan sytuacyjny

Rzut projektu Domena 103 T - Plan sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa125.9 m²
  • Powierzchnia zabudowy166.2 m²
  • KominekTak
  • Liczba pokoi5
  • Powierzchnia dachu257.69 m²
  • KalenicaRównoległa
  • Kubatura615.21 m³
  • Długość domu10.55 m
  • Szerokość domu15.75 m
  • Wysokość domu7.585 m
  • Minimalne wymiary działki18.55 x 22.75m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu35°

Instalacja grzewcza

  • Instalacja grzewcza

    kocioł gazowy kondensacyjny
    dodatkowe źródło ciepła - kominek z płaszczem wodnym

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 4 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową. Poszczególne elementy dokumentacji to kolejno części:

architektoniczna– składają się na nią:

  • opis techniczny - zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni ( całkowitej, zabudowy, użytkowej ), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,

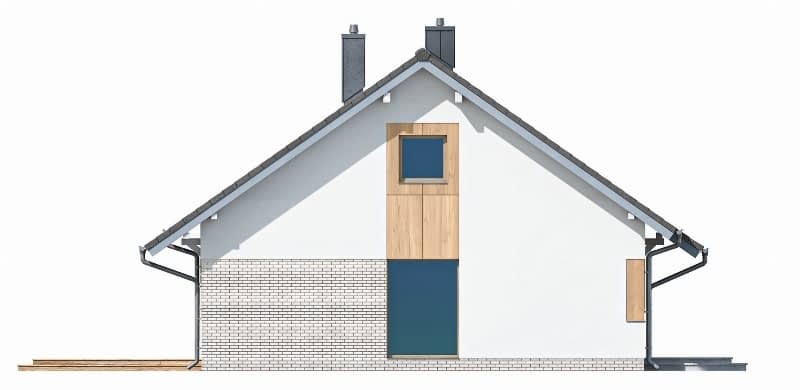

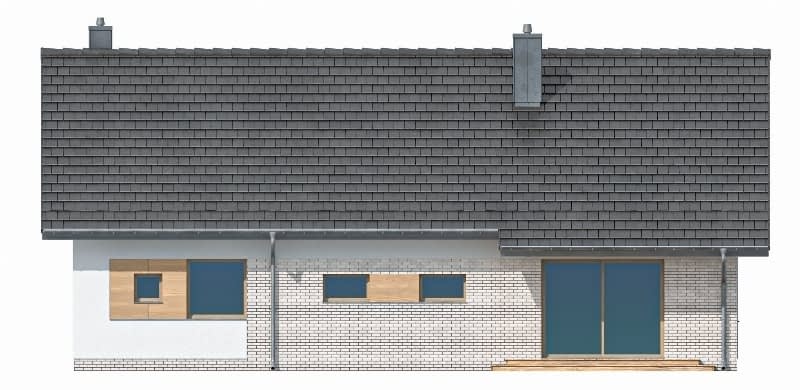

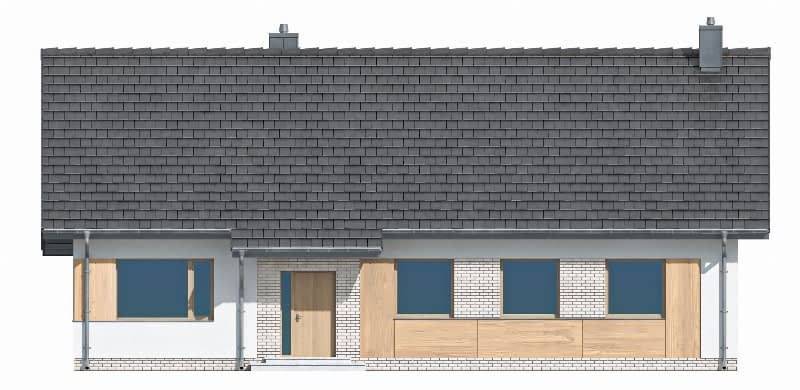

  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:00
  • rzuty poziome kondygnacji ( rozmieszcze
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami.

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
  • rzuty fundamentów, stropów i więźby dachowej
  • rozwiązania detali konstrukcyjnych
  • obliczenia statyczne
  • zestawienia stali i drewna

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej
  • gazowej,
  • centralnego ogrzewania.

projektowana charakterystyka energetyczna – wyliczana zgodnie z najnowszą metodologią obowiązującą od 3 października 2014 roku. Charakterystyka musi ona być adaptowana do lokalnych uwarunkowań przez osobę uprawnioną.

  • bilans mocy ,
  • właściwości cieplne przegród,
  • sprawności instalacji grzewczej,
  • wentylacja,
  • izolacja cieplna przewodów,

charakterystyka ekologiczna – zgodna z najnowszymi normami

  • zapotrzebowanie w wodę i odprowadzenie ścieków,
  • emisja zanieczyszczeń gazowych,
  • rodzaj i ilość wytwarzanych odpadów,
  • wentylacja,
  • izolacja cieplna przewodów,

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmianyszerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Płatne dodatki

Rekuperacja

350 zł

Ogrzewanie podłogowe

300 zł

Instalacja grzewcza - Paliwo stałe

200 zł

Ogrzewanie kominkowe z dystrybucją ciepłego powietrza

300 zł

Kosztorys inwestorski wersja elektroniczna

300 zł

Dodatkowy egzemplarz projektu

125 zł

Instalacja solarna

250 zł

Pompa ciepła

300 zł

Ogrzewanie kominkowe z płaszczem wodnym

200 zł
