Domena 121 B

3 900 zł

Projekt domu Domena 121 B

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 200 zł3 900 zł
Oszczędź: 300,00zł
Cena przed promocją: 4 200 zł

Promocja ważna do

28-06-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa127.27 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt zgodny z wymaganiami WT2021.

DOMENA 121 B, to dom dla czteroosobowej rodziny.

Przedsionek z miejscem na szafę otwiera się na strefę dzienną, składającą się z przestronnego salonu połączonego z jadalnią oraz kuchnią ze spiżarnią. Z funkcjonalnego holu mamy dostęp do strefy prywatnej -  trzech sypialni (jedna z garderobą) i gabinetu oraz gospodarczej, na którą składają się dwie łazienki, pralnia oraz kotłownia.
Chcąc wykorzystać, po adaptacji, strych, najlepiej umieścić schody w miejscu garderób.

Dom jest podobny do projektu: DOMENA 124 B, DOMENA 121 C1,  DOMENA 112 B1

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.

Wizualizacja jest propozycją tego jak dany projekt domu oraz jego otoczenie można zaaranżować. Sposób prowadzenia tarasu, kształt murków i elementy małej architektury typu pergole, donice itp. nie są objęte zakresem projektu. W związku z powyższym na projekcie budowlanym elementy te mogą nie być uwzględnione w projekcie ( patrz pergole ) lub zmieniony może być ich kształt i sposób prowadzenia ( wielkości tarasów, profil murków



Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach fundamentowych
Ściany zewnętrznebloczki wapienno-piaskowe - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 18/20 cm
Ściany wewnętrznebloczki wapienno-piaskowe - 24 cm (działowe – bloczki wapienno-piaskowe - 12/8 cm)
Stropgęstożebrowy Teriva E oraz żelbetowy monolityczny gr. 24 cm (ocieplenie ISOVER Super Mata)
Elewacjetynk - systemowy firmy TERMO ORGANIKA,
okładzina z płytek elastycznych
Pokrycie dachublachodachówka  lub dachówka cementowa
Konstrukcja dachudrewniana tradycyjna
Schody wewnętrznewyłaz na poddasze
Ogrzewaniekocioł na biomasę,
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.

Rzuty

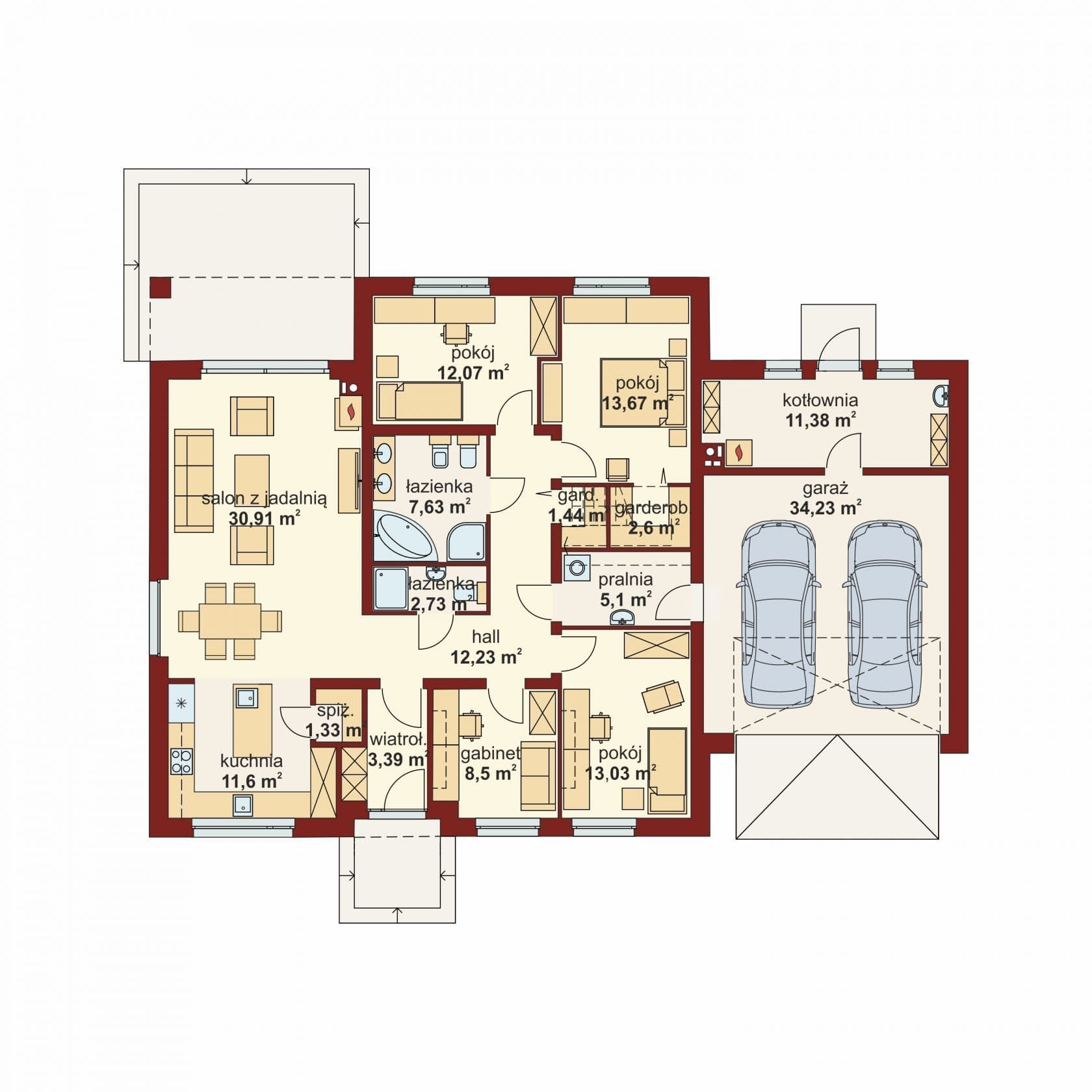

Rzut parteru

  • Pow. użytkowa:127,27 m²
  • Kotłownia:11,38 m²
  • Garaż:34,23 m²
  • 1. Wiatrołap:4,39 m²
  • 2. Hall:12,23 m²
  • 3. Kuchnia:11,64 m²
  • 4. Spiżarnia:1,33 m²
  • 5. Salon z jadalnią:30,91 m²
  • 6. Łazienka:2,73 m²
  • 7. Łazienka:7,63 m²
  • 8. Pokój:12,07 m²
  • 9. Pokój:13,67 m²
  • 10. Garderoba:2,60 m²
  • 11. Garderoba:1,44 m²
  • 12. Pralnia:5,10 m²
  • 13. Pokój:13,03 m²
  • 14. Pokój:8,50 m²
  • 15. Kotłownia:11,38 m²
  • 15. Garaż:34,23 m²
Rzut projektu Domena 121 B - Rzut parteru

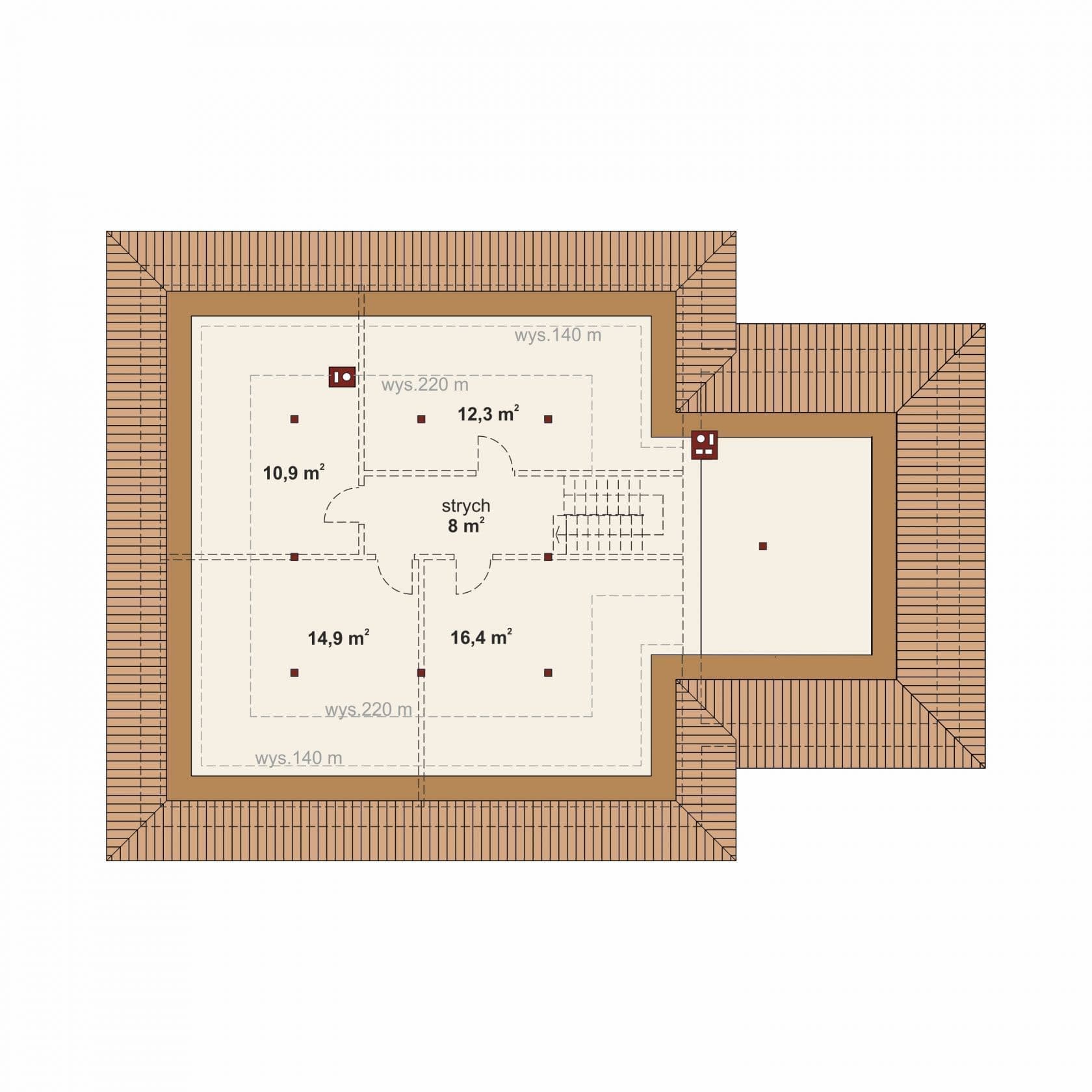

Rzut poddasza

  • DO ADAPTACJI
  • Pow. użytkowa:92,72 m² (191,34 m²)
Rzut projektu Domena 121 B - Rzut poddasza

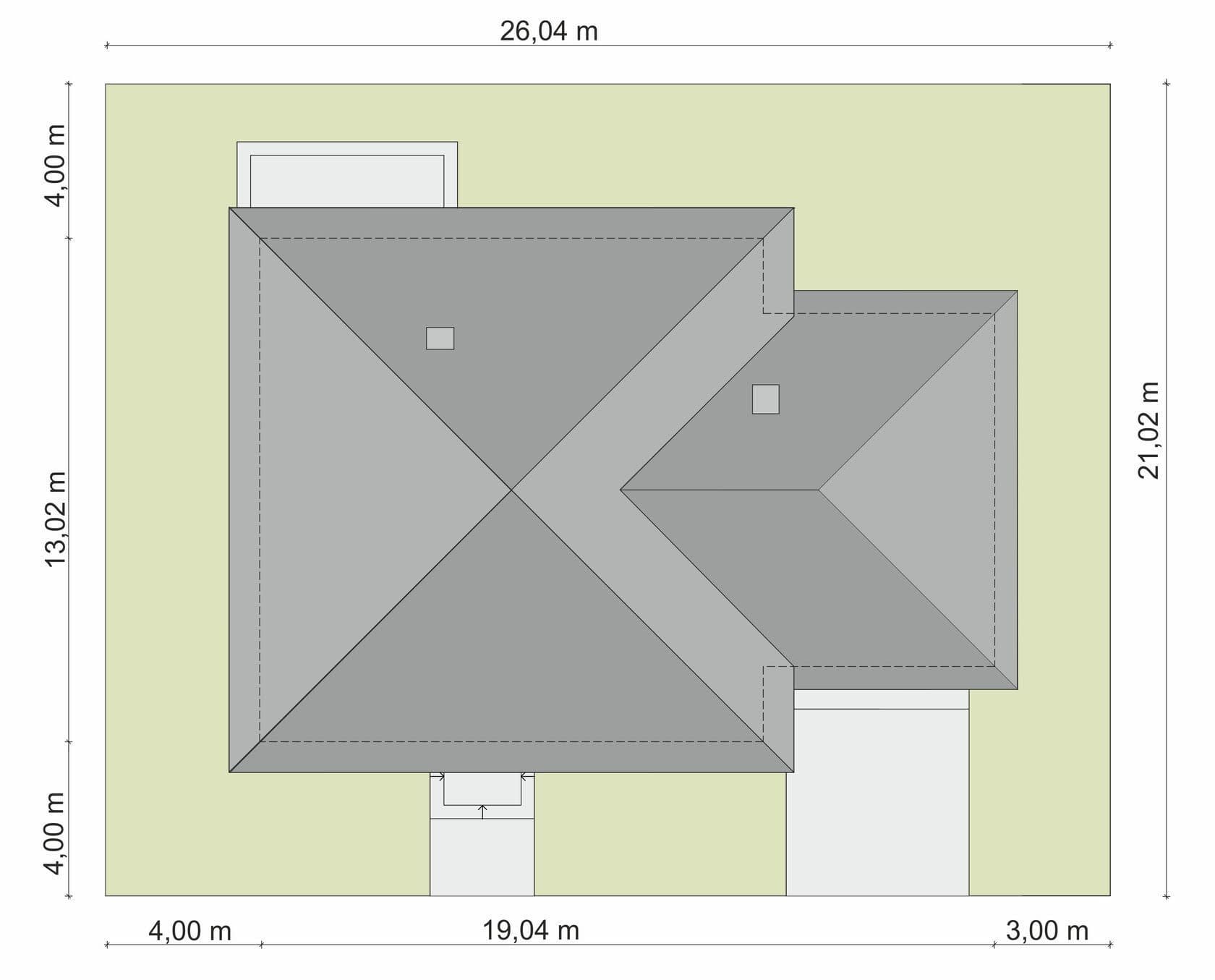

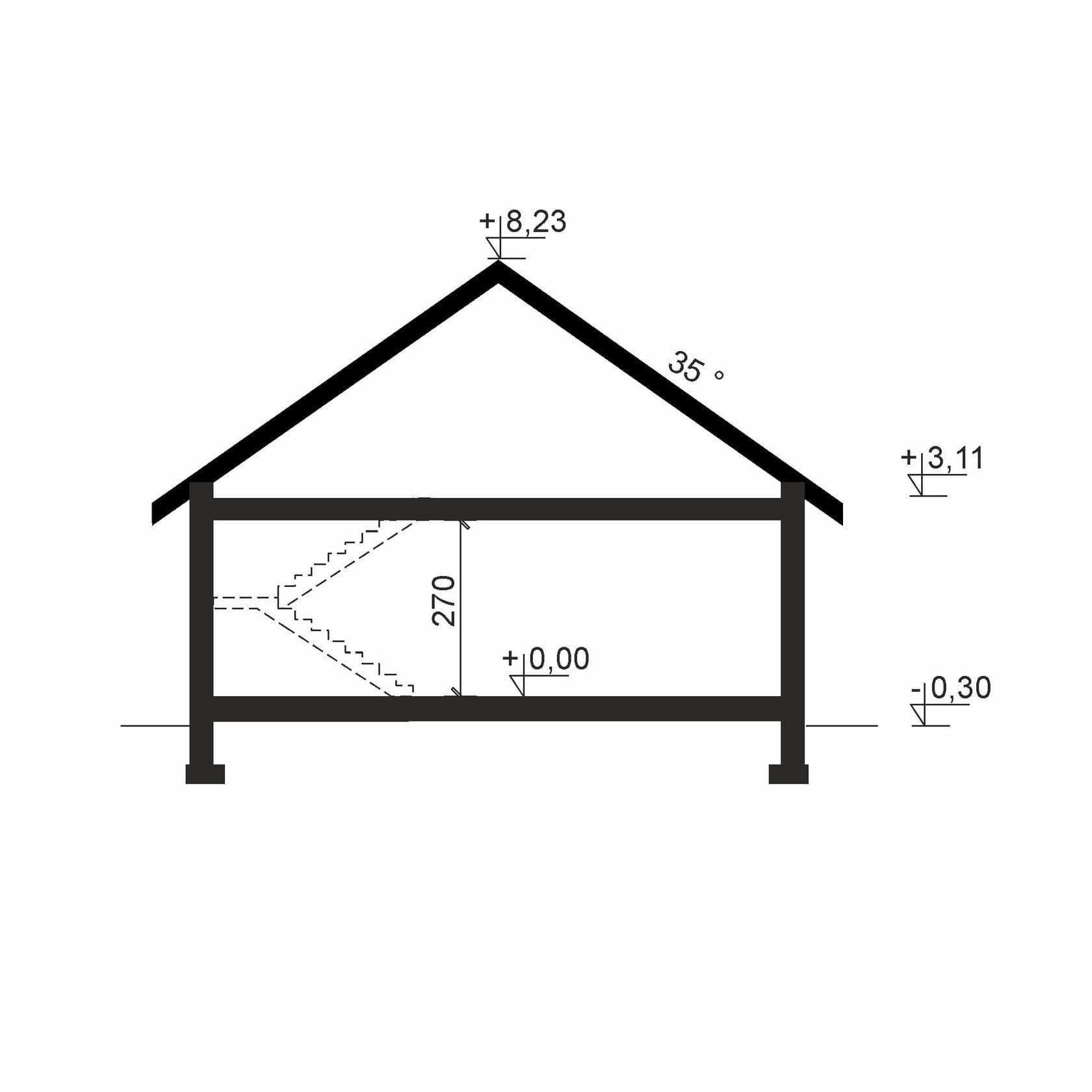

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 121 B - Plan i przekrój (wersja podstawowa)

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 121 B - Plan i przekrój (wersja podstawowa)

Dane techniczne

  • Powierzchnia użytkowa127.27 m²
  • Powierzchnia dachu335.21 m²
  • Długość domu13.02 m
  • Szerokość domu19.04 m
  • Wysokość domu8.53 m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja grzewczakocioł na biomasę,  , dodatkowe źródło ciepła - kominek z płaszczem wodnym

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi, wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.

Poszczególne  elementy dokumentacji to kolejno części:

ARCHITEKTONICZNA– składają się na nią:

  • opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,

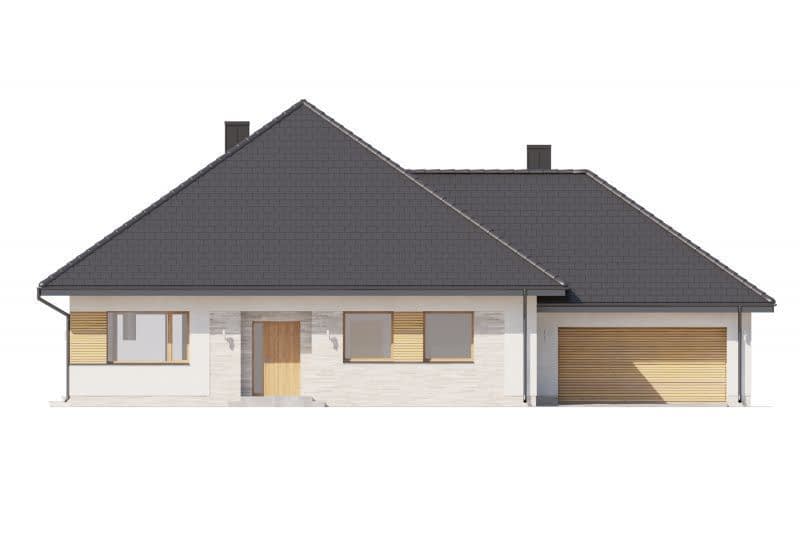

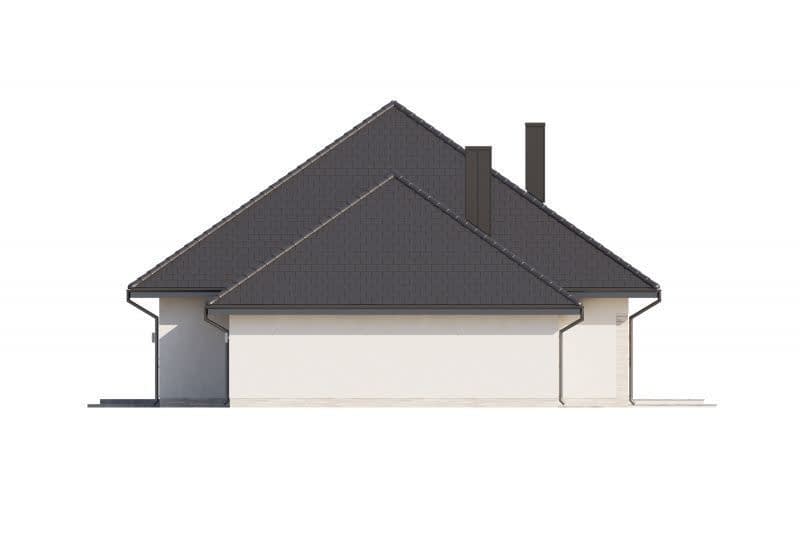

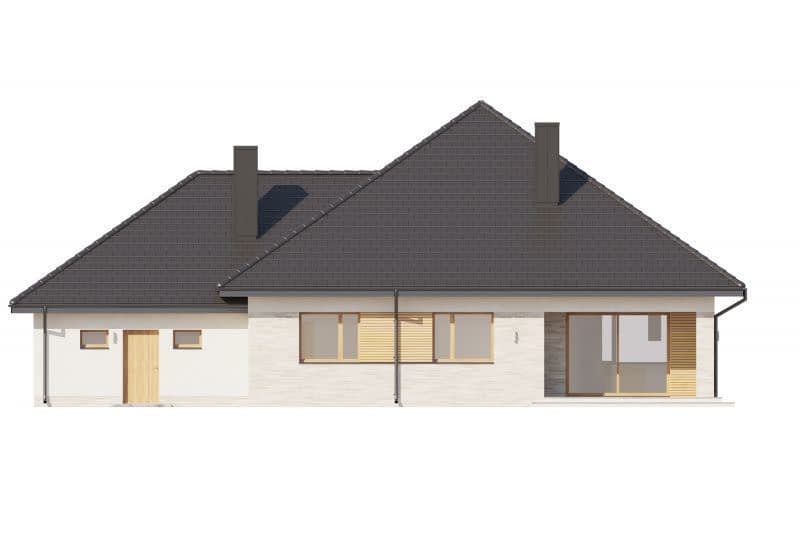

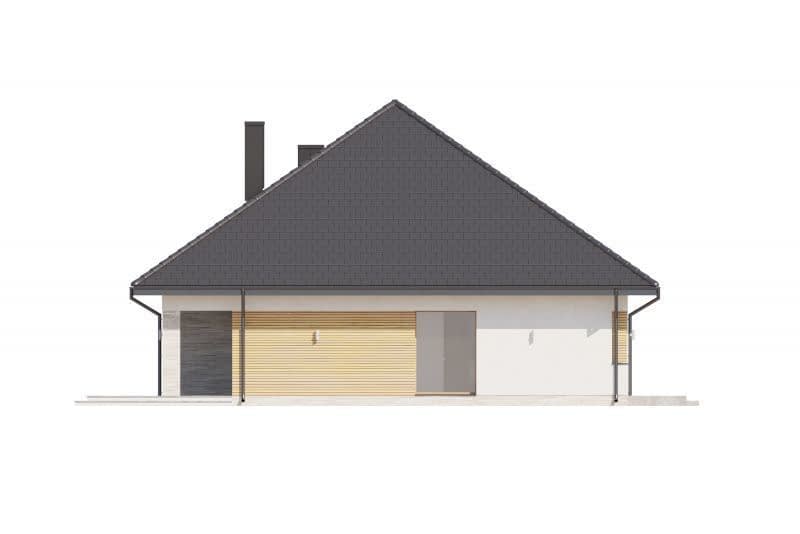

  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
  • rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
  • charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.

TECHNICZNA – składają się na nią części:

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi  materiałami,
  • rzuty fundamentów, stropów i więźby dachowej,
  • rozwiązania detali konstrukcyjnych,
  • obliczenia statyczne,
  • zestawienia stali i drewna,

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej,
  • gazowej,
  • centralnego ogrzewania,
  • rekuperacji, solarnej - jeżeli występują w projekcie.

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

DODATKI – najczęściej są to:

  • obliczenia statyczne,
  • zestawienia stali i drewna.

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.

W przypadku gdy zmiany dokonywane w niniejszym projekcie wykraczają po za te, które zostały powyżej wyszczególnione należy uzyskać zgodę od autora projektu.

Wszelkie instalacje dodatkowe do projektów, funkcjonujące jako „dodatki”, będą sprzedawane w wersji elektronicznej. Pliku wysyłany bezpośrednio do Klienta.
Plik będzie opatrzony hasłem, służącym do jego otworzenia, którego częścią składową będzie imię i nazwisko inwestora. Tego typu dodatki nie podlegają zwrotowi ani wymianom.
