Domena 126 B

2 490 zł

Projekt domu Domena 126 B

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 490 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa129.84 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacji30 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

DOMENA 126 B, to dom dla czteroosobowej rodziny.

Przedsionek z miejscem na szafę otwiera się na strefę dzienną, składającą się z przestronnego salonu połączonego z jadalnią oraz kuchnią ze spiżarnią. Z funkcjonalnego holu mamy dostęp do strefy prywatnej -  czterech sypialni, garderób oraz gospodarczej, na którą składają się dwie łazienki i pralnia. Z wiatrolapu można dostać się do garażu, a z niego znów do kotłowni posiadającej wyjście na zewnątrz, na tyły domu.
Chcąc wykorzystać do adaptacji strych, najlepiej umieścić schody w miejscu pralni.

Dom jest podobny do projektu:  DOMENA 125 B, DOMENA 127B.



Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.



Wizualizacja jest propozycją tego jak dany projekt domu oraz jego otoczenie można zaaranżować. Sposób prowadzenia tarasu, kształt murków i elementy małej architektury typu pergole, donice itp. nie są objęte zakresem projektu. W związku z powyższym na projekcie budowlanym elementy te mogą nie być uwzględnione w projekcie ( patrz pergole ) lub zmieniony może być ich kształt i sposób prowadzenia ( wielkości tarasów, profil murków )



Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach fundamentowych
Ściany zewnętrznebloczki silikatowe 24 cm
+ styropian TERMO ORGANIKA typ Fasada 20 cm
Ściany wewnętrznebloczki silikatowe 24 cm (działowe - 12 cm oraz 8 cm)
Stropżelbetowy monolityczny gr. 24 cm
Elewacjetynk - System Platinum firmy TERMO ORGANIKA,
okładzina z płytek elastycznych
Pokrycie dachublachodachówka lub dachówka ceramiczna
Konstrukcja dachudrewniana tradycyjna
Schody wewnętrznewyłaz na poddasze
Ogrzewanie

kocioł gazowy kondensacyjny lub kocioł na paliwo stałe,
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Rzuty

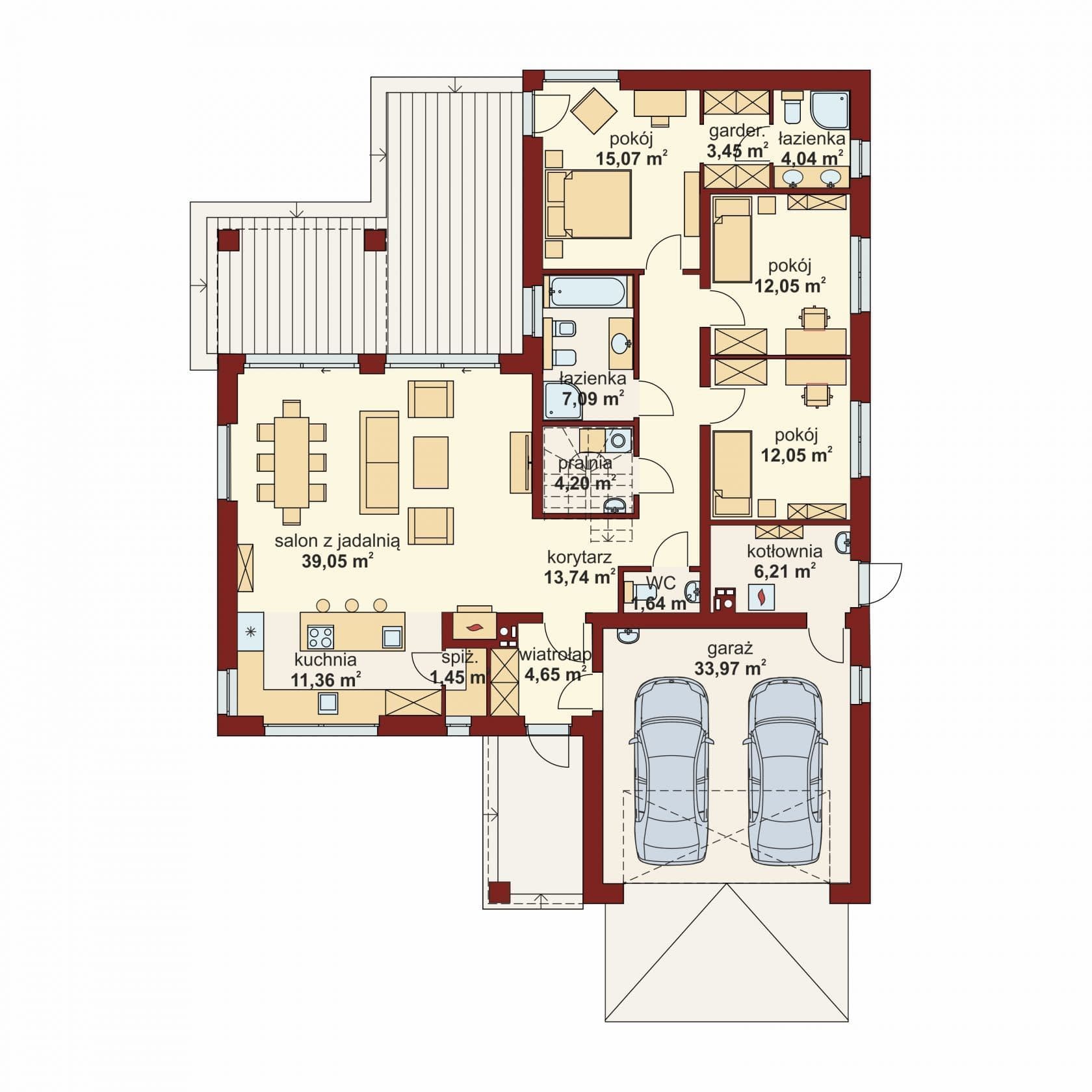

Rzut parteru

  • Pow. użytkowa:129.8 m²
  • Garaż:34 m²
  • Kotłowia:6.2 m²
  • 1. Wiatrołap:4.7 m²
  • 2. Korytarz:13.7 m²
  • 3. Kuchnia:11.4 m²
  • 4. Spiżarnia:1.5 m²
  • 5. Salon z jadalnią:39.1 m²
  • 6. Łazienka:7.1 m²
  • 7. Łazienka:4 m²
  • 8.Pokój:15.1 m²
  • 9. Pokój:12.1 m²
  • 10. Garderoba:3.5 m²
  • 11. Pokój:12.1 m²
  • 12. Pralnia:4.2 m²
  • 13. Kotłownia:6.2 m²
  • 14. Garaż:34 m²
Rzut projektu Domena 126 B - Rzut parteru

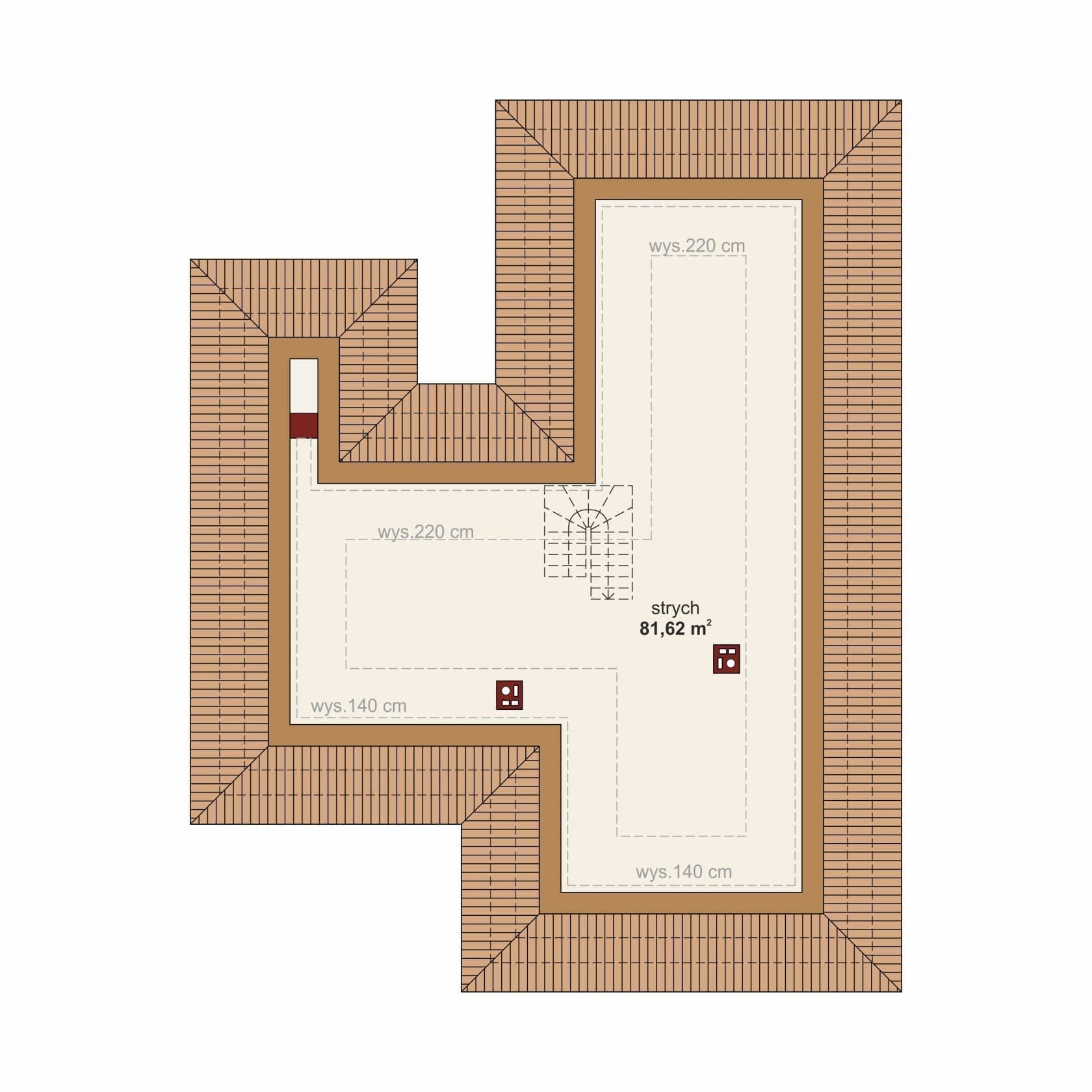

Rzut strychu

  • Pow. użytkowa:82.05 m²
Rzut projektu Domena 126 B - Rzut strychu

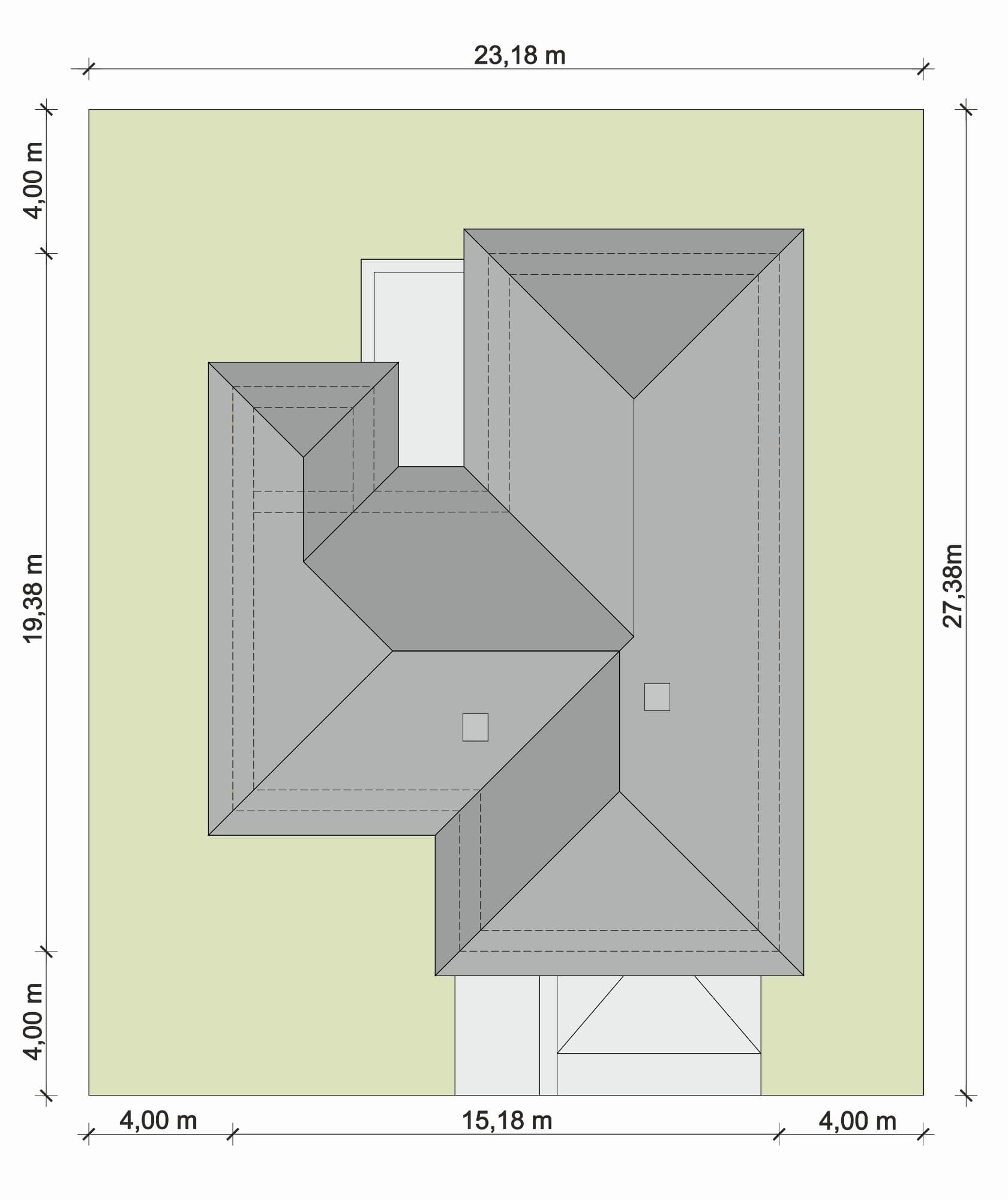

Plan sytuacyjny

Rzut projektu Domena 126 B - Plan sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa129.84 m²
  • Powierzchnia zabudowy234.5 m²
  • KominekTak
  • Liczba pokoi5
  • Powierzchnia dachu349.28 m²
  • Kubatura476.27 m³
  • Długość domu19.38 m
  • Szerokość domu15.18 m
  • Wysokość domu6.85 m
  • Minimalne wymiary działki27.38 x 23.18m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu35°

Instalacja grzewcza

  • Instalacja grzewcza

    kocioł gazowy kondensacyjny lub kocioł na paliwo stałe, dodatkowe źródło ciepła - kominek z płaszczem wodnym

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 4 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową. Poszczególne elementy dokumentacji to kolejno części:

architektoniczna– składają się na nią:

  • opis techniczny - zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni ( całkowitej, zabudowy, użytkowej ), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:00
  • rzuty poziome kondygnacji ( rozmieszcze
  • rzut dachu w skali 1:100,

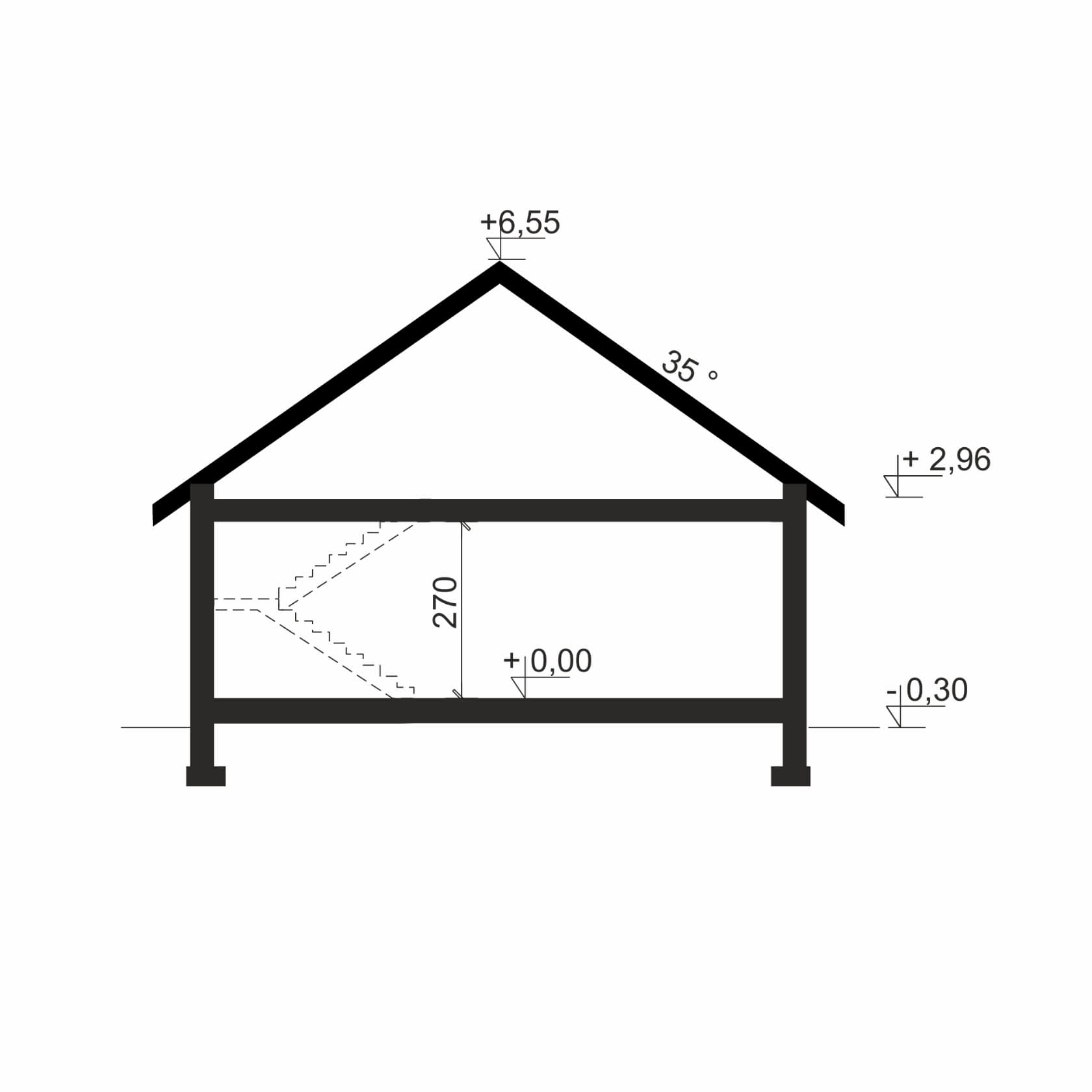

  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami.

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
  • rzuty fundamentów, stropów i więźby dachowej
  • rozwiązania detali konstrukcyjnych
  • obliczenia statyczne
  • zestawienia stali i drewna

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej
  • gazowej,
  • centralnego ogrzewania.

projektowana charakterystyka energetyczna – wyliczana zgodnie z najnowszą metodologią obowiązującą od 3 października 2014 roku. Charakterystyka musi ona być adaptowana do lokalnych uwarunkowań przez osobę uprawnioną.

  • bilans mocy ,
  • właściwości cieplne przegród,
  • sprawności instalacji grzewczej,
  • wentylacja,
  • izolacja cieplna przewodów,

charakterystyka ekologiczna – zgodna z najnowszymi normami

  • zapotrzebowanie w wodę i odprowadzenie ścieków,
  • emisja zanieczyszczeń gazowych,
  • rodzaj i ilość wytwarzanych odpadów,
  • wentylacja,
  • izolacja cieplna przewodów,

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmianyszerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Płatne dodatki

Rekuperacja

350 zł

Ogrzewanie podłogowe

300 zł

Instalacja grzewcza - Paliwo stałe

200 zł

Ogrzewanie kominkowe z dystrybucją ciepłego powietrza

300 zł

Kosztorys inwestorski wersja elektroniczna

300 zł

Dodatkowy egzemplarz projektu

125 zł

Instalacja solarna

250 zł

Pompa ciepła

300 zł

Ogrzewanie kominkowe z płaszczem wodnym

200 zł
