Projekt domu Domena 201 B
- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa132.22 m²
- KondygnacjeParterowy, z poddaszem
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacji1-5 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt zgodny z wymaganiami WT2021.
Klasyczna bryła DOMENY 201 B została stworzona z myślą o 4-5, a po zaadaptowaniu strychu nawet 6-7-osobowej rodzinie.
Przedsionek z miejscem na szafę otwiera się na strefę dzienną, składającą się z przestronnego salonu połączonego z jadalnią oraz kuchnią ze spiżarnią (którą można z łatwością oddzielić). Z funkcjonalnego holu mamy dostęp na poddasze, do łazienki, dodatkowego pokoju oraz części gospodarczej, składającej się z dwustanowiskowego garażu, poprzez który dostępne jest obszerne pomieszczenie gospodarcze (kotłownia) oraz wyjście do ogrodu.
Na poddaszu znajdują się trzy sypialnie (główna z własną garderobą), bogato wyposażona łazienka, osobne pomieszczenie pralni oraz dostępny z wysokiego półpiętra duży strych, który bez przeszkód można zaadaptować na cele użytkowe, na przykład jako dodatkową sypialnię.
Dom jest podobny do projektu: DOMENA 201 A, WESPAZJAN 2 PS, SOFOKLES 2 PS
Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.
Konstrukcja
Propozycje rozwiązań materiałowych:
Fundamenty | bezpośrednie, na ławach i stopach fundamentowych |
Ściany zewnętrzne | bloczki z bet. komórkowego - 24 cm + styropian TERMO ORGANIKA typ Fasada 12/14 cm |
Ściany wewnętrzne | bloczki z bet. komórkowego (odm. 600) - 24 cm (działowe - 12/19 cm) + działowe z płyty G-K na ruszcie (poddasze) |
Strop | gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 14 i 24 cm.(ocieplenie ISOVER Super Mata) |
Elewacje | tynk - System Platinum firmy TERMO ORGANIKA, deska elewacyjna CEDRAL |
Pokrycie dachu | dachówka cementowa EURONIT |
Konstrukcja dachu | drewniana o układzie konstrukcyjnym mieszanym |
Schody wewnętrzne | żelbetowe monolityczne zabiegowe |
Ogrzewanie | kocioł gazowy jednofunkcyjny kondensacyjny, dodatkowe źródło ciepła - kominek z płaszczem wodnym |
Rzuty

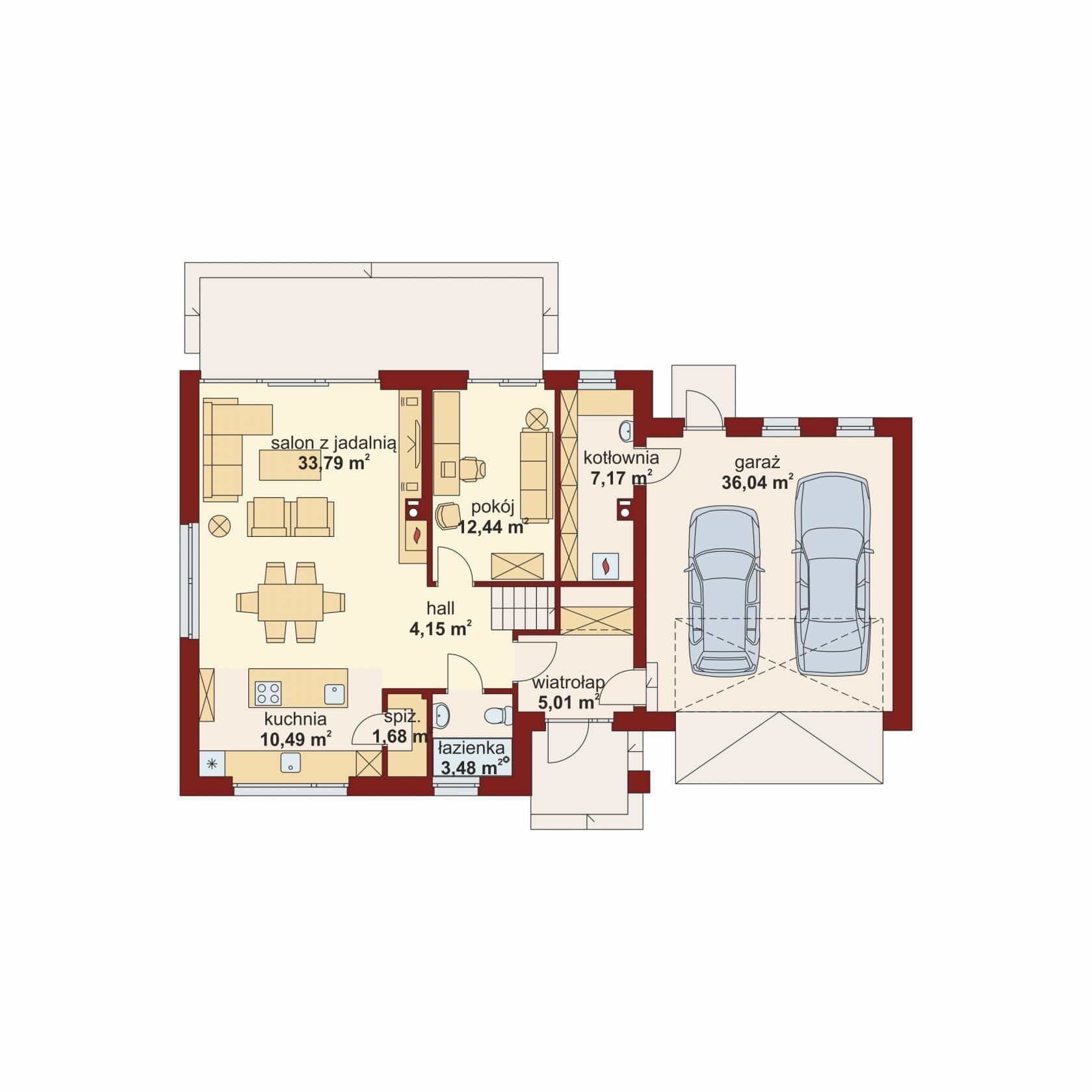

Rzut parteru
- Pow. użytkowa:71,04 m²
- Garaż:36,04 m²
- Kotłownia.:7,20 m²
- 1. Wiatrołap:5,01 m²
- 2. Hall:4,15 m²
- 3. Kuchnia:10,49 m²
- 4. Spiżarnia:1,68 m²
- 5. Salon z jadalnią:33,79 m²
- 6. Pokój:12,44 m²
- 7. Łazienka:3,48 m²
- 8. Kotłownia:7,17 m²
- 9. Garaż:36,04 m²

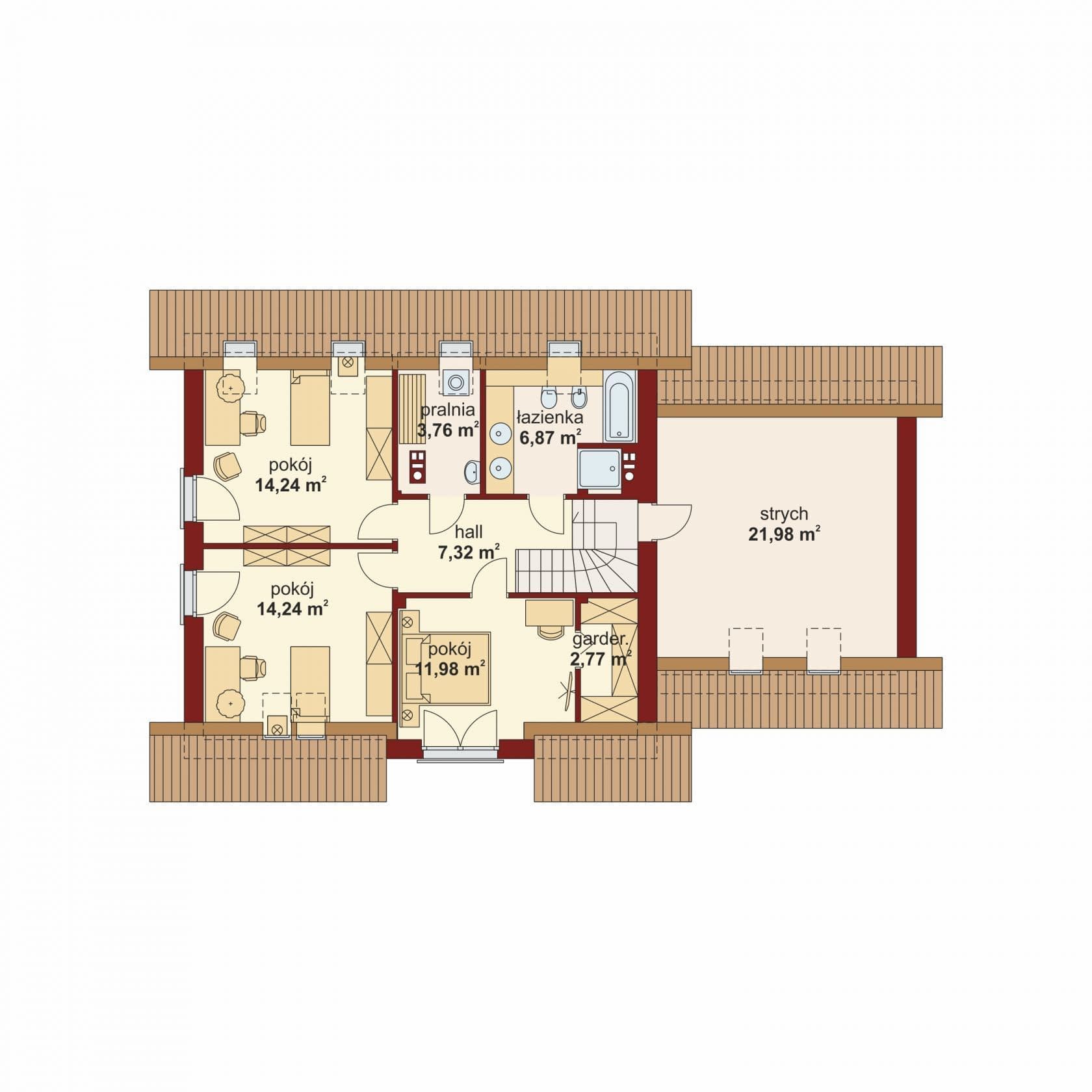

Rzut poddasza
- Pow. użytkowa:(80,28) 61,18 m²
- Strych:(36,13) 21,98 m²
- 1. Hall:7,32 m²
- 2. Pokój:(13,36) 11,98 m²
- 3. Garderoba:(4,30) 2,77 m²
- 4. Pokój:(19,24) 14,24 m²
- 5. Pokój:(19,24) 14,24 m²
- 6. Pralnia z suszarnią:(5,95) 3,76 m²
- 7. Łazienka:(10,87) 6,87 m²
- 8. Strych:(36,13) 21,98 m²

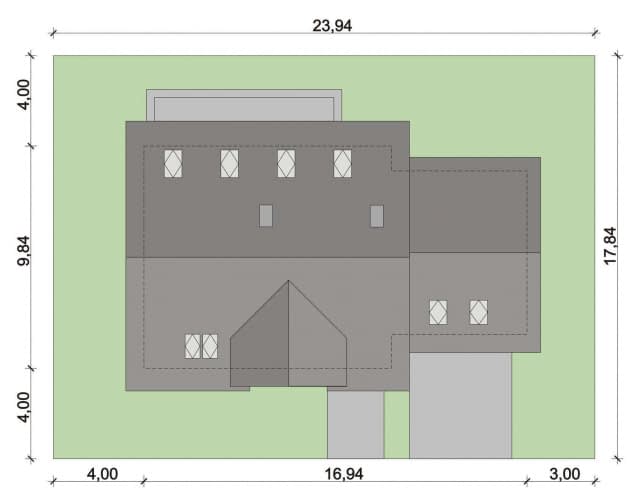

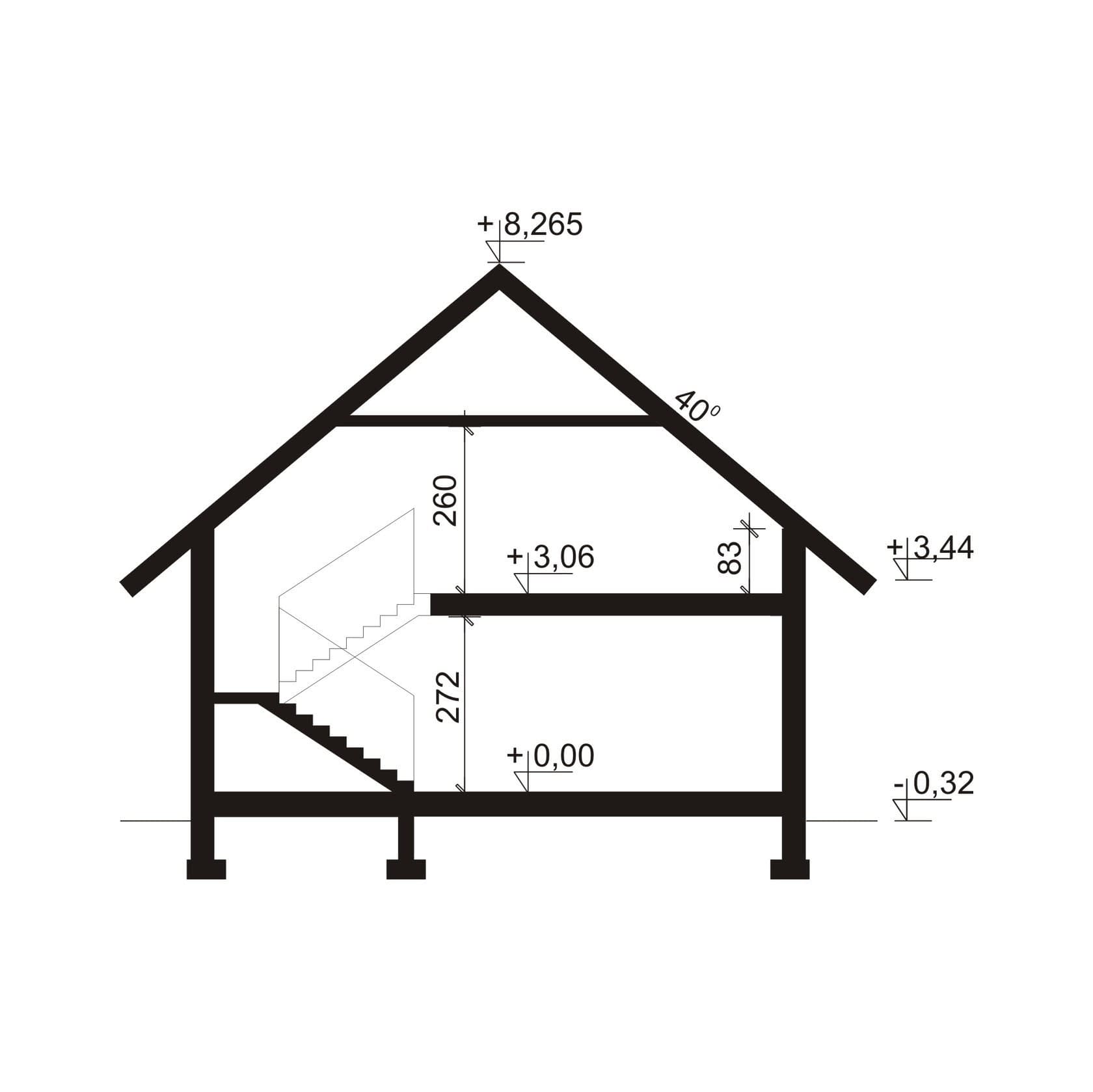

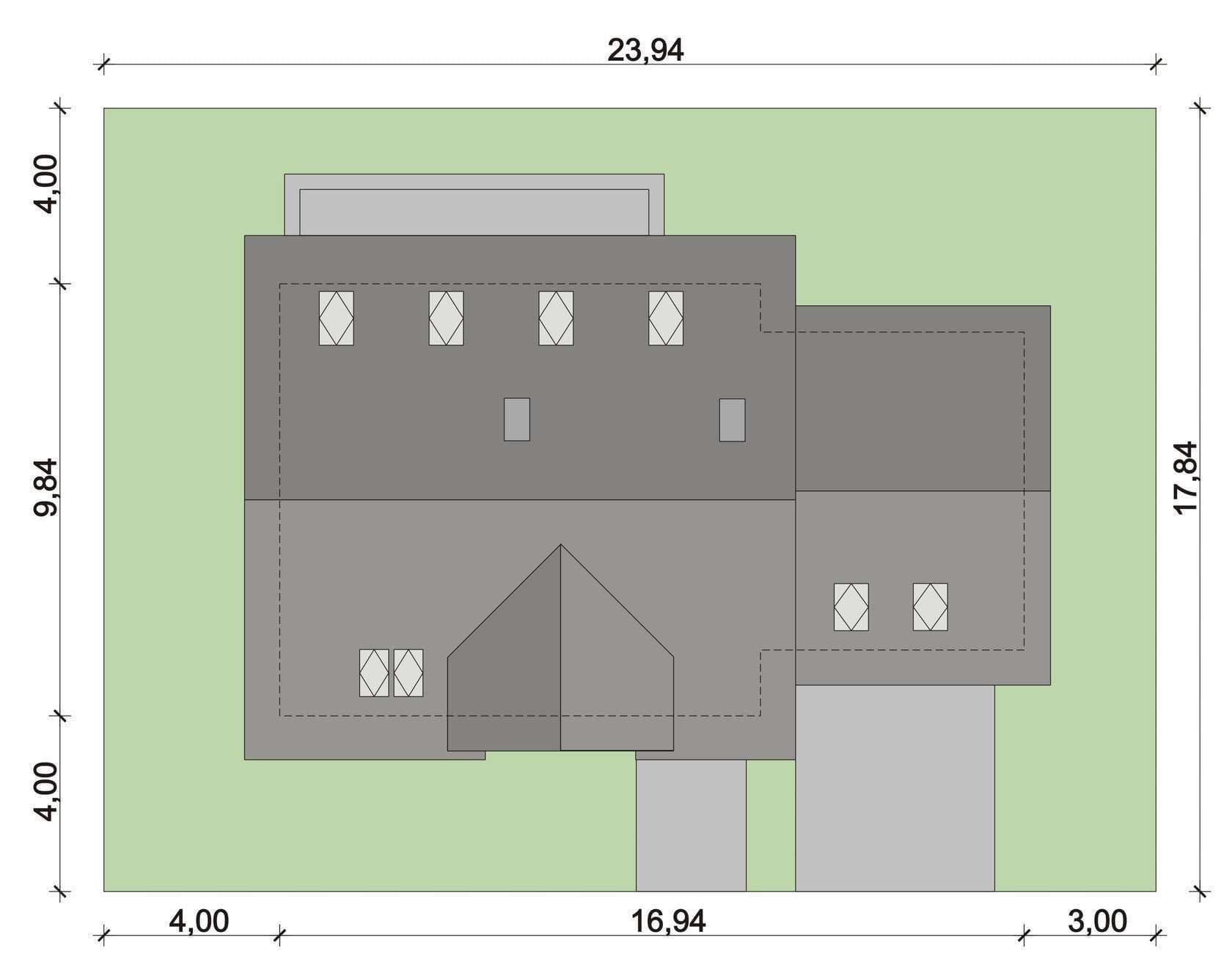

Plan i przekrój (wersja podstawowa)
Plan i przekrój (wersja podstawowa)
Dane techniczne
- Powierzchnia użytkowa132.22 m²
- Powierzchnia dachu258.81 m²
- Długość domu9.84 m
- Szerokość domu16.94 m
- Wysokość domu8.58 m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczakocioł gazowy jednofunkcyjny kondensacyjny, dodatkowe źródło ciepła - kominek z płaszczem wodnym
Zawartość projektu
Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi, wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.
Poszczególne elementy dokumentacji to kolejno części:
ARCHITEKTONICZNA– składają się na nią:
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,

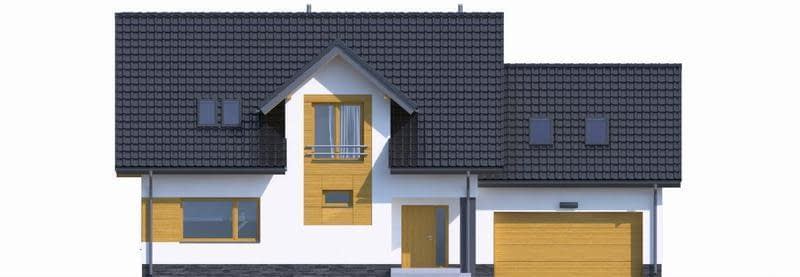

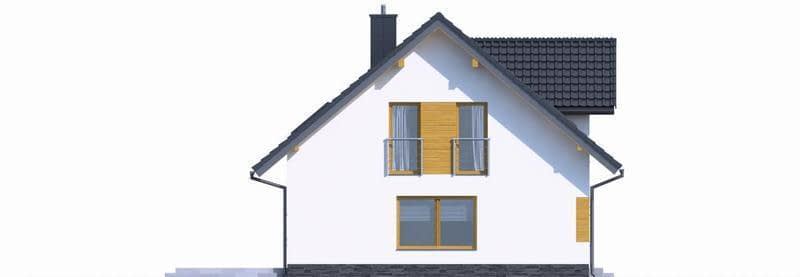

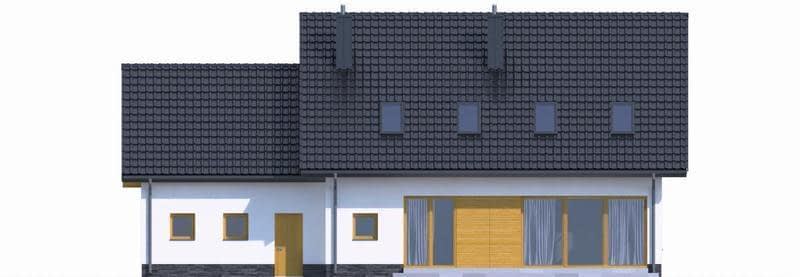

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
- rzut dachu w skali 1:100,
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.
TECHNICZNA – składają się na nią części:
konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami,
- rzuty fundamentów, stropów i więźby dachowej,
- rozwiązania detali konstrukcyjnych,
- obliczenia statyczne,
- zestawienia stali i drewna,
instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej ,
- wodno-kanalizacyjnej,
- gazowej,
- centralnego ogrzewania,
- rekuperacji, solarnej - jeżeli występują w projekcie.
analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami
DODATKI – najczęściej są to:
- obliczenia statyczne,
- zestawienia stali i drewna.
Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:
- Wynikające z dostosowania budynku do warunków gruntowych.
- Wymiarów fundamentów.
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
- Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
- Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
- Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
- Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
- Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
- Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
- Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
- Lustrzanego odbicia.
- Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
- Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
- Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
- Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
- Zmiana wysokości ścianki kolankowej.
- Zmiana usytuowania i ilości kominów.
- Dobudowanie garażu lub wiaty garażowej.
- Dobudowanie bądź usunięcie lukarny.
- Dobudowanie lub usunięcie balkonu.
- Dobudowanie lub usunięcie wykusza.
- Zabudowanie podcienia.
- Poszerzenie bądź zwężenie bryły budynku.
W przypadku gdy zmiany dokonywane w niniejszym projekcie wykraczają po za te, które zostały powyżej wyszczególnione należy uzyskać zgodę od autora projektu.
Wszelkie instalacje dodatkowe do projektów, funkcjonujące jako „dodatki”, będą sprzedawane w wersji elektronicznej. Pliku wysyłany bezpośrednio do Klienta.
Plik będzie opatrzony hasłem, służącym do jego otworzenia, którego częścią składową będzie imię i nazwisko inwestora. Tego typu dodatki nie podlegają zwrotowi ani wymianom.
