Domena 203 B

3 150 zł

Projekt domu Domena 203 B

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 100 zł3 150 zł
Oszczędź: 950,00zł
Najniższa cena z 30 dni: 3 800,00 zł

Promocja ważna do

18-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa150.3 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt zgodny z wymaganiami WT2021.

Zamknięta w regularnym kształcie DOMENA 203 B została stworzona z myślą o 4-5  rodzinie.

Przedsionek z miejscem na szafę otwiera się na strefę dzienną, składającą się z przestronnego salonu połączonego z jadalnią oraz kuchnią z wydzieloną spiżarnią. Z funkcjonalnego holu mamy dostęp na poddasze, do łazienki i dodatkowego pokoju, który może pełnić funkcję gabinetu. Część gospodarcza to z dwustanowiskowy garaż, poprzez który dostępne jest obszerne pomieszczenie gospodarcze (kotłownia) zwyjściem do ogrodu.

Na poddaszu znajdują się trzy sypialnie (każda z własną garderobą),  dodatkowy pokój  z dowolnym przeznaczeniem (gościnny, biblioteka, kolejna sypialnia itp.), bogato wyposażona łazienka i  obszerne, osobne pomieszczenie pralni.

Dom jest podobny do projektu: DOMENA 201 B, WESPAZJAN 2 PS, SOFOKLES 2 PS

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym oraz instalację solarną.




Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach i stopach fundamentowych
Ściany zewnętrznecegła silikatowa - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 20 cm
Ściany wewnętrznecegła silikatowa - 24 cm (działowe - 12/8 cm)
+ działowe z płyty G-K na ruszcie (poddasze)
Stropgęstożebrowy Teriva E I oraz żelbetowy monolityczny gr. 24 cm (ocieplenie ISOVER Super Mata)
Elewacjetynk - System  firmy TERMO ORGANIKA,
okładzina z płytek elastycznych
Pokrycie dachudachówka cementowa lub blachodachówka
Konstrukcja dachudrewniana o układzie konstrukcyjnym mieszanym
Schody wewnętrzneżelbetowe monolityczne ze spocznikiem
Ogrzewaniekocioł gazowy kondensacyjny lub kocioł na paliwo stałe,
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.

Rzuty

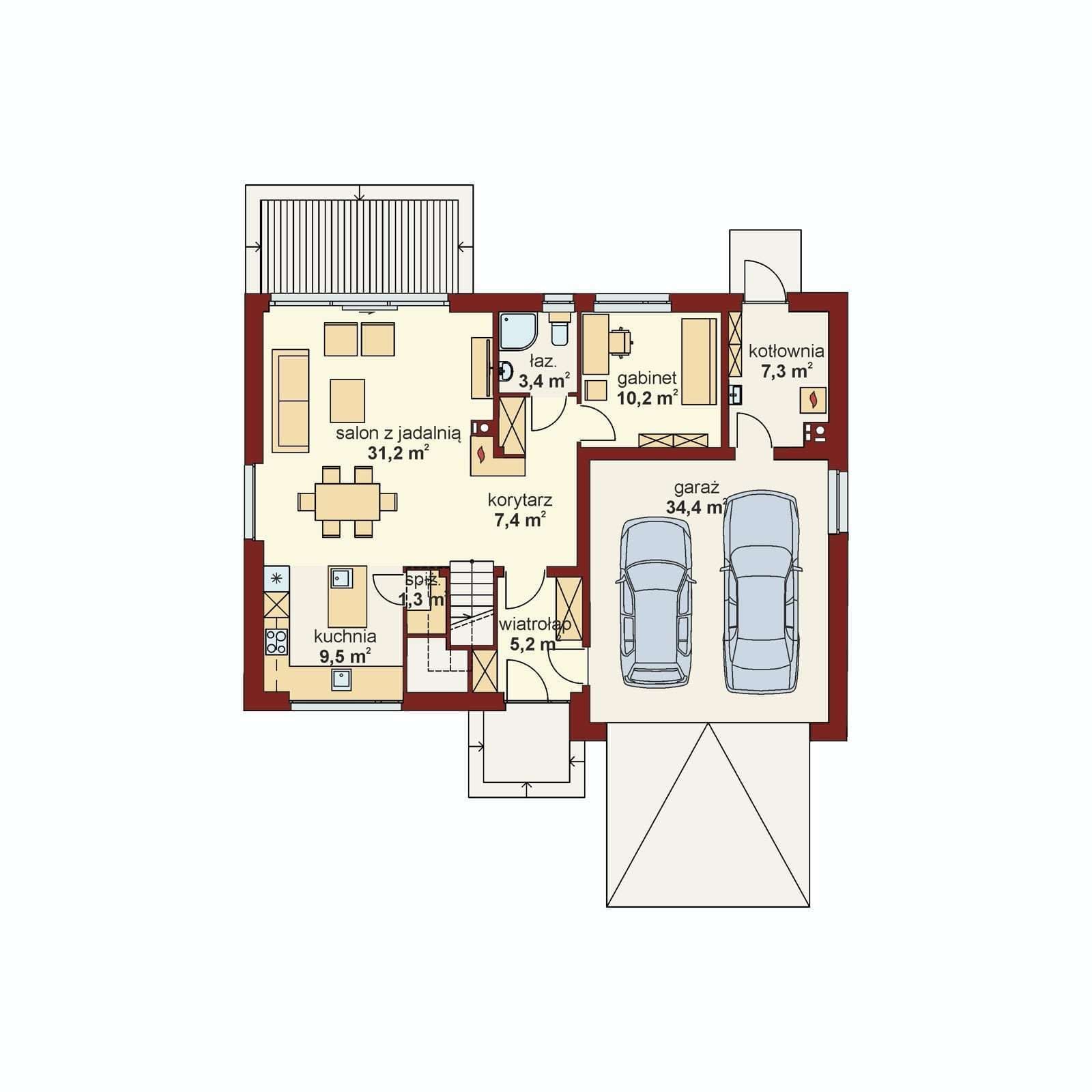

Rzut parteru

  • Pow. użytkowa:68,2 m²
  • Garaż:34,4 m²
  • Kotłownia.:7,3 m²
  • 1. Wiatrołap:5,2 m²
  • 2. Hall:7,4 m²
  • 3. Kuchnia:9,5 m²
  • 4. Spiżarnia:1,3 m²
  • 5. Salon z jadalnią:31,2 m²
  • 6. Pokój:10,2 m²
  • 7. Łazienka:3,4 m²
  • 8. Kotłownia:7,3 m²
  • 9. Garaż:34,4 m²
Rzut projektu Domena 203 B - Rzut parteru

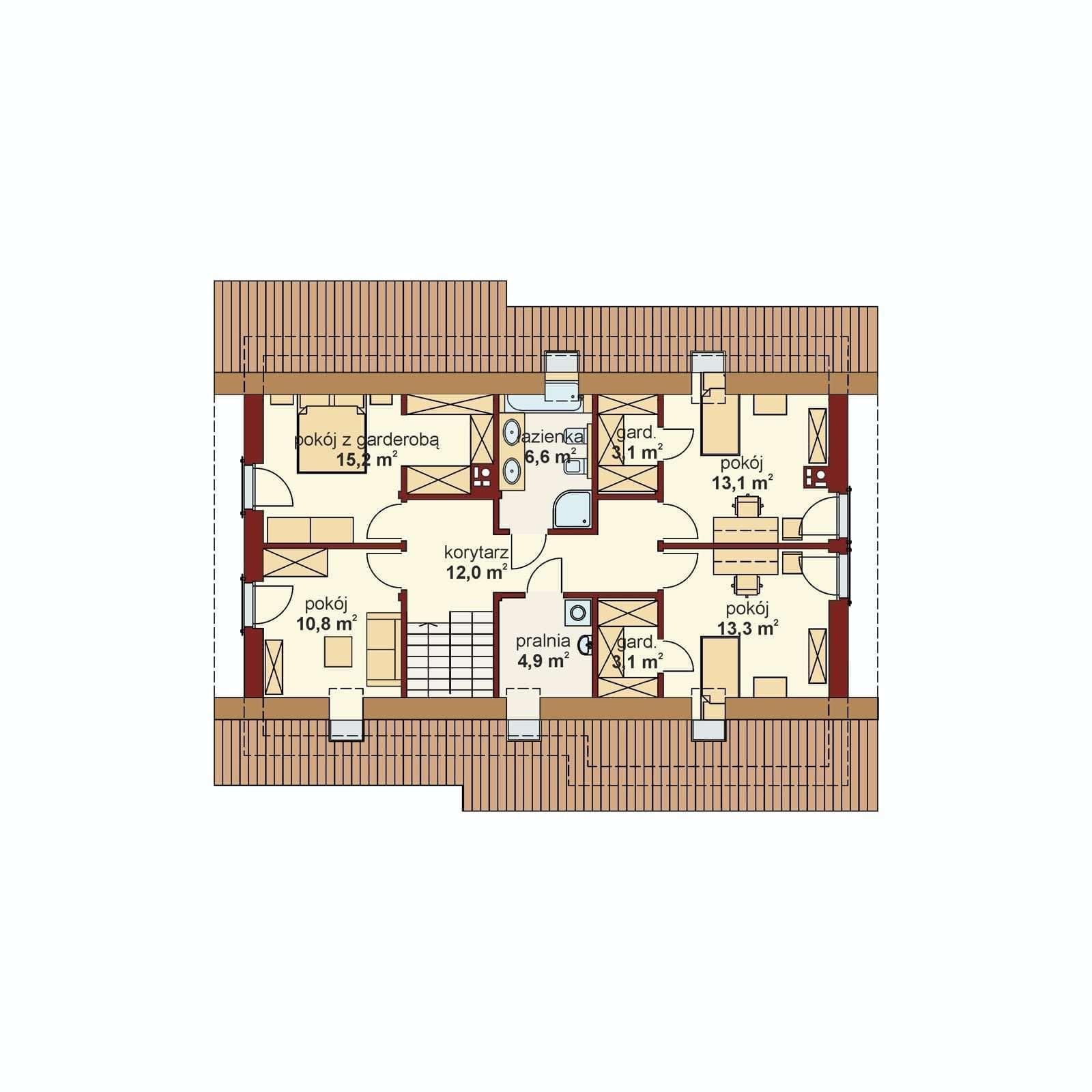

Rzut poddasza

  • Pow. użytkowa:(104,8) 82,1m²
  • 1. Korytarz:12,0 m²
  • 2. Pokój:(13,9) 10,8 m²
  • 3. Pokój:(20,3) 15,2 m²
  • 4. Pokój:(16,8) 13,1 m²
  • 5. Garderoba:(4,5) 3,1 m²
  • 6. Pokój:(17.1) 13,3 m²
  • 7. Garderoba:(4,5) 3,1 m²
  • 8. Pralnia:(7,0) 4,9 m²
  • 9. Łazienka:(8,7) 6,6 m²
Rzut projektu Domena 203 B - Rzut poddasza

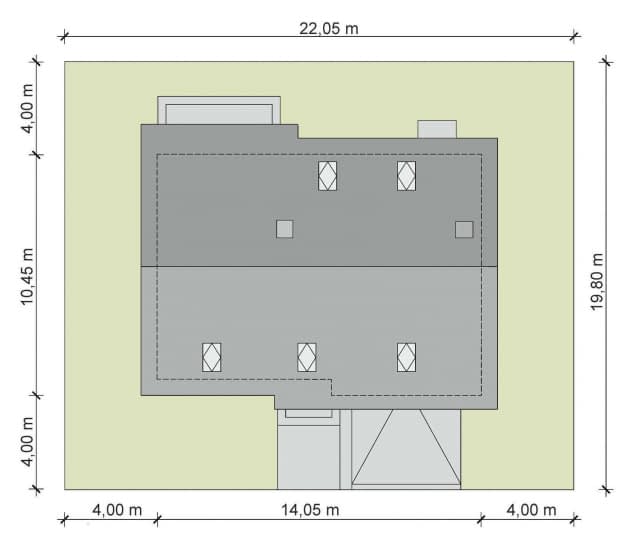

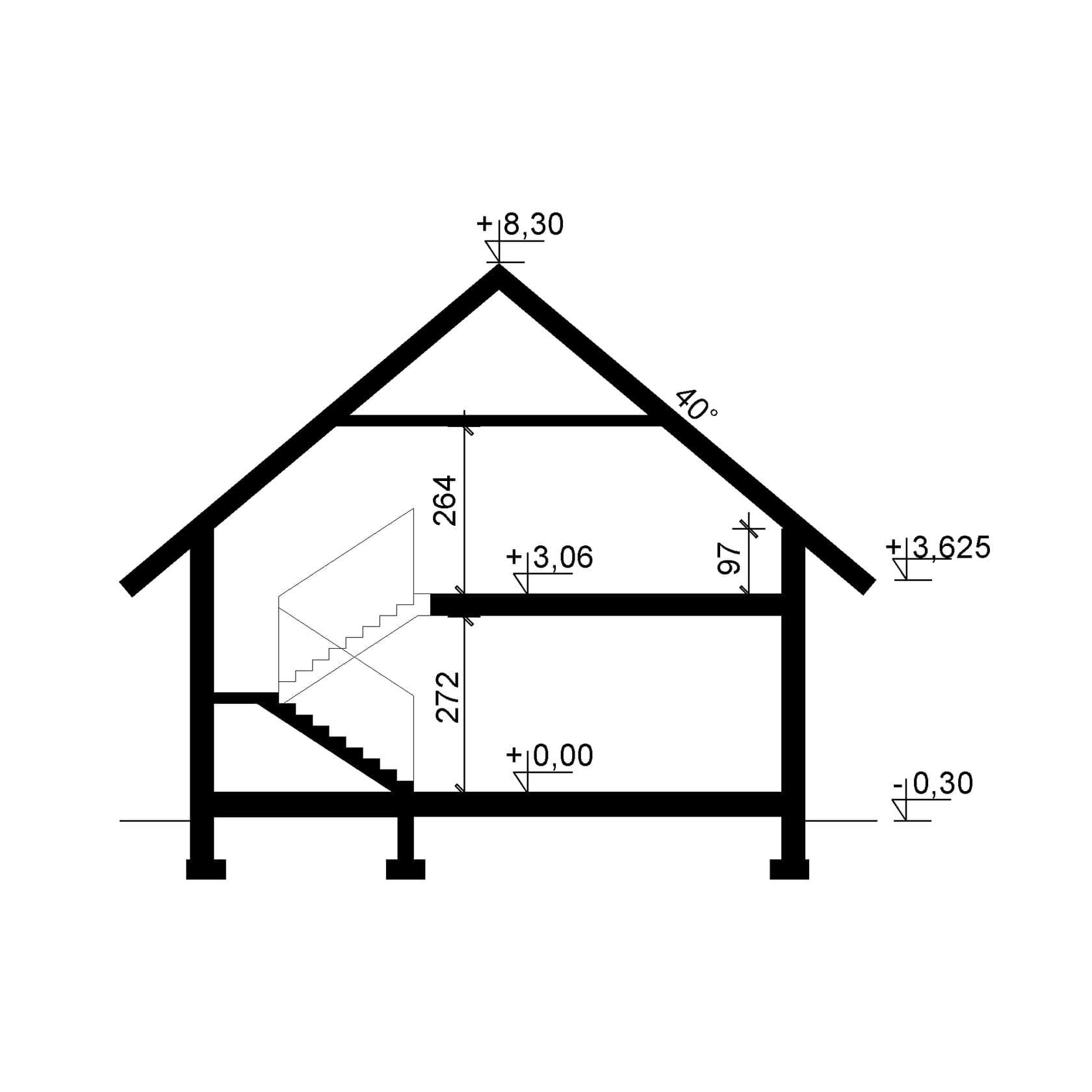

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 203 B - Plan i przekrój (wersja podstawowa)

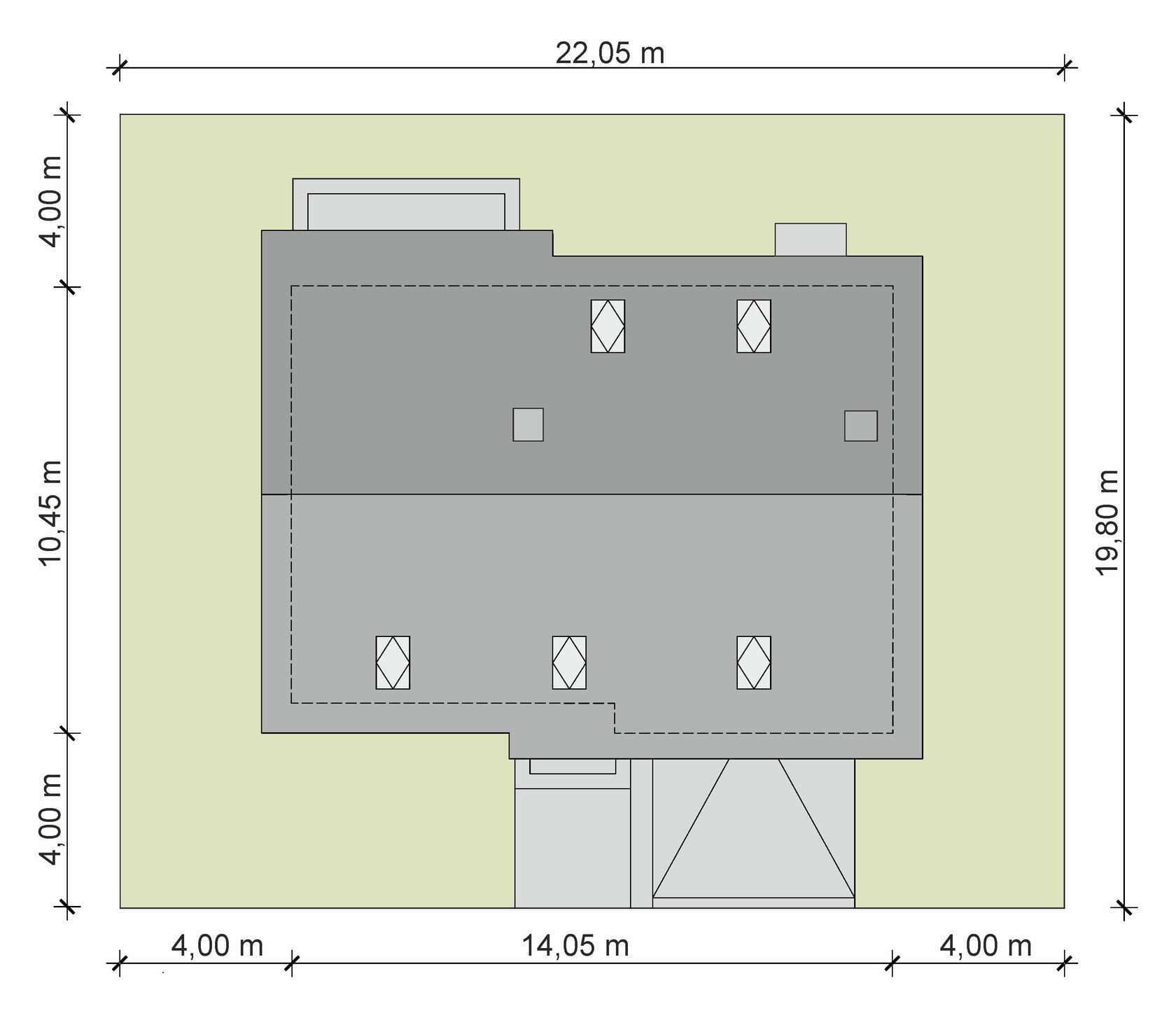

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 203 B - Plan i przekrój (wersja podstawowa)

Dane techniczne

  • Powierzchnia użytkowa150.3 m²
  • Powierzchnia dachu231.6 m²
  • Długość domu10.44 m
  • Szerokość domu14.14 m
  • Wysokość domu8.63 m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi, wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.

Poszczególne  elementy dokumentacji to kolejno części:

ARCHITEKTONICZNA– składają się na nią:

  • opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,

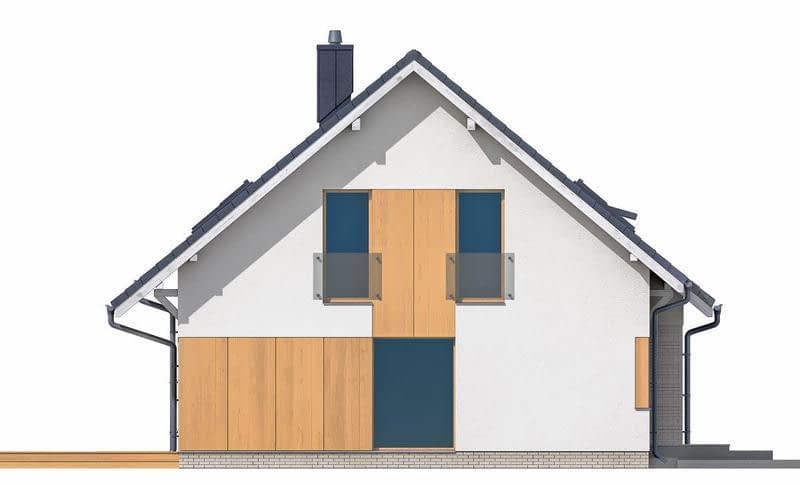

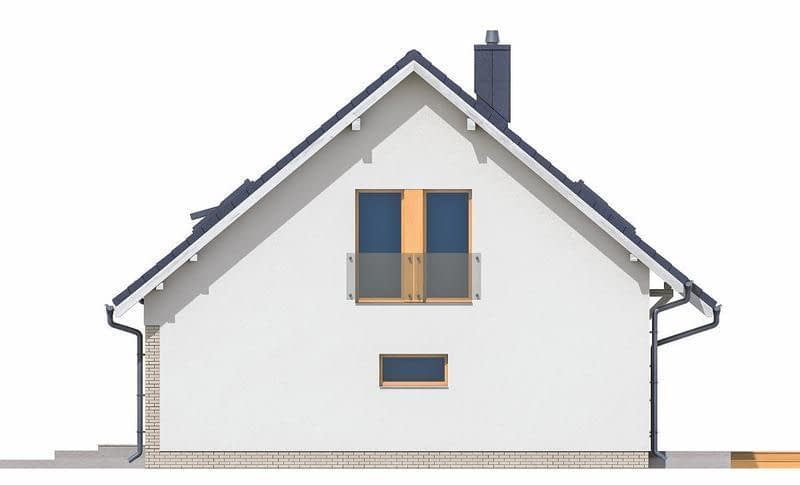

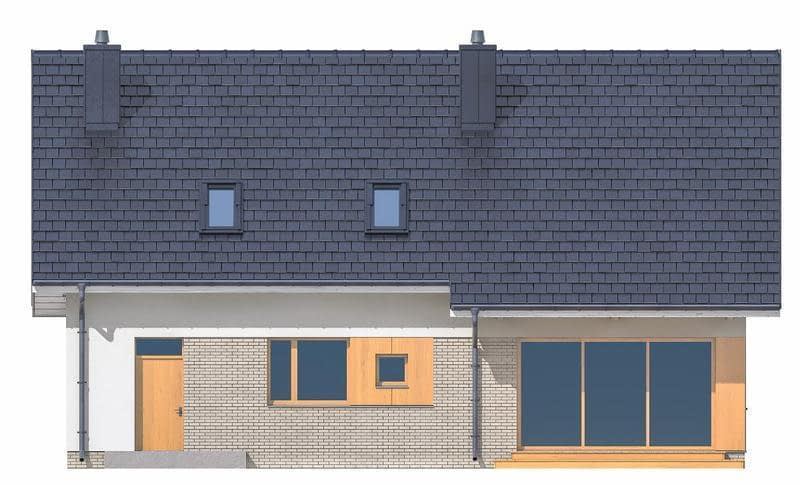

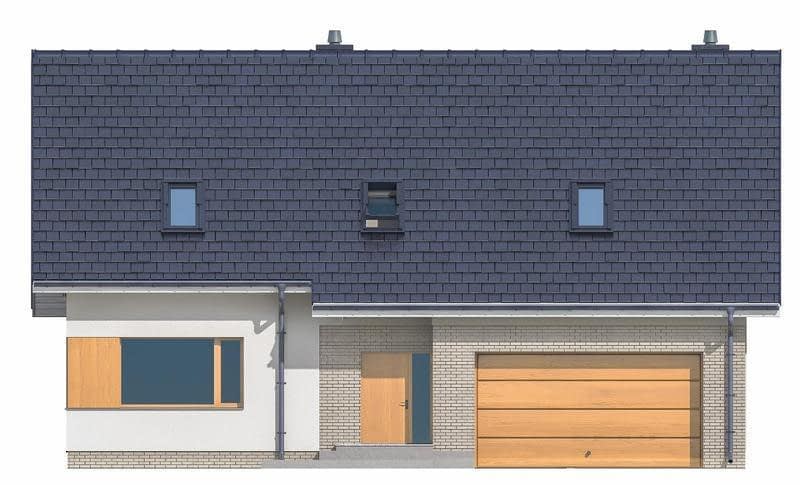

  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
  • rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
  • charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.

TECHNICZNA – składają się na nią części:

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi  materiałami,
  • rzuty fundamentów, stropów i więźby dachowej,
  • rozwiązania detali konstrukcyjnych,
  • obliczenia statyczne,
  • zestawienia stali i drewna,

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej,
  • gazowej,
  • centralnego ogrzewania,
  • rekuperacji, solarnej - jeżeli występują w projekcie.

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

DODATKI – najczęściej są to:

  • obliczenia statyczne,
  • zestawienia stali i drewna.

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.

W przypadku gdy zmiany dokonywane w niniejszym projekcie wykraczają po za te, które zostały powyżej wyszczególnione należy uzyskać zgodę od autora projektu.

Wszelkie instalacje dodatkowe do projektów, funkcjonujące jako „dodatki”, będą sprzedawane w wersji elektronicznej. Pliku wysyłany bezpośrednio do Klienta.
Plik będzie opatrzony hasłem, służącym do jego otworzenia, którego częścią składową będzie imię i nazwisko inwestora. Tego typu dodatki nie podlegają zwrotowi ani wymianom.
