Domena 311 B

4 120 zł

Projekt domu Domena 311 B

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 390 zł4 120 zł

Promocja ważna do

25-05-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa147.76 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Kąt nach. dachu22°
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt zgodny z wymaganiami WT2021.

Bryła DOMENY 311 B została stworzona z myślą o 4-5-osobowej rodzinie.Przedsionek z miejscem na szafę prowadzi do strefy dziennej oraz części gospodarczej. Strefa dzienna składają się z przestronnego salonu połączonego z jadalnią oraz kuchnią ze spiżarnią (którą można z łatwością oddzielić). Z holu mamy dostęp na poddasze, do łazienki i dodatkowego pokoju. Część gospodarcza składająca się z dwustanowiskowego garażu, poprzez który dostępne jest obszerne pomieszczenie gospodarcze (kotłownia) z wyjściem do ogrodu.
Na poddaszu znajdują się trzy sypialnie (każda z własną garderobą), bogato wyposażona, duża łazienka z częścią pralni (którą można z łatwością oddzielić) oraz dostępny z wysokiego półpiętra strych.


Konstrukcję dachu zamiast tradycyjnej więźby stanowią wiązary dachowe.  Są to prefabrykowane elementy drewniane o wysokiej jakości, których zastosowanie pozwala na usunięcie niektórych ścian konstrukcyjnych, co prócz zwiększenie możliwości aranżacji wnętrz pomniejsza koszt budowy domu.

Projekt jest podobny do DOMENY 310 B, Klary 2 PS, Demeter 2 PS, Farosa 2 , Telmuna 2  i Polikleta 2.




Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach i stopach fundamentowych
Ściany zewnętrznebloczki z bet. komórkowego - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 20 cm
Ściany wewnętrznebloczki z bet. komórkowego - 24 cm (działowe - 12 cm)
+ działowe z płyty G-K na ruszcie (piętro)
Stropgęstożebrowy Teriva E I oraz żelbetowy monolityczny gr. 18, 24 i 14 cm. (ocieplenie ISOVER Super Mata)
Elewacjetynk - System  firmy TERMO ORGANIKA, okładzina kamienna i płyta elewacyjna
Pokrycie dachudachówka ceramiczna lub cementowa
Konstrukcja dachudrewniana o układzie konstrukcyjnym mieszanym
(prefabrykowane wiązary)
Schody wewnętrzneżelbetowe, monolityczne płytowe zabiegowe
Ogrzewaniekocioł gazowy kondensacyjny lub kocioł na biomasę,
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.

Rzuty

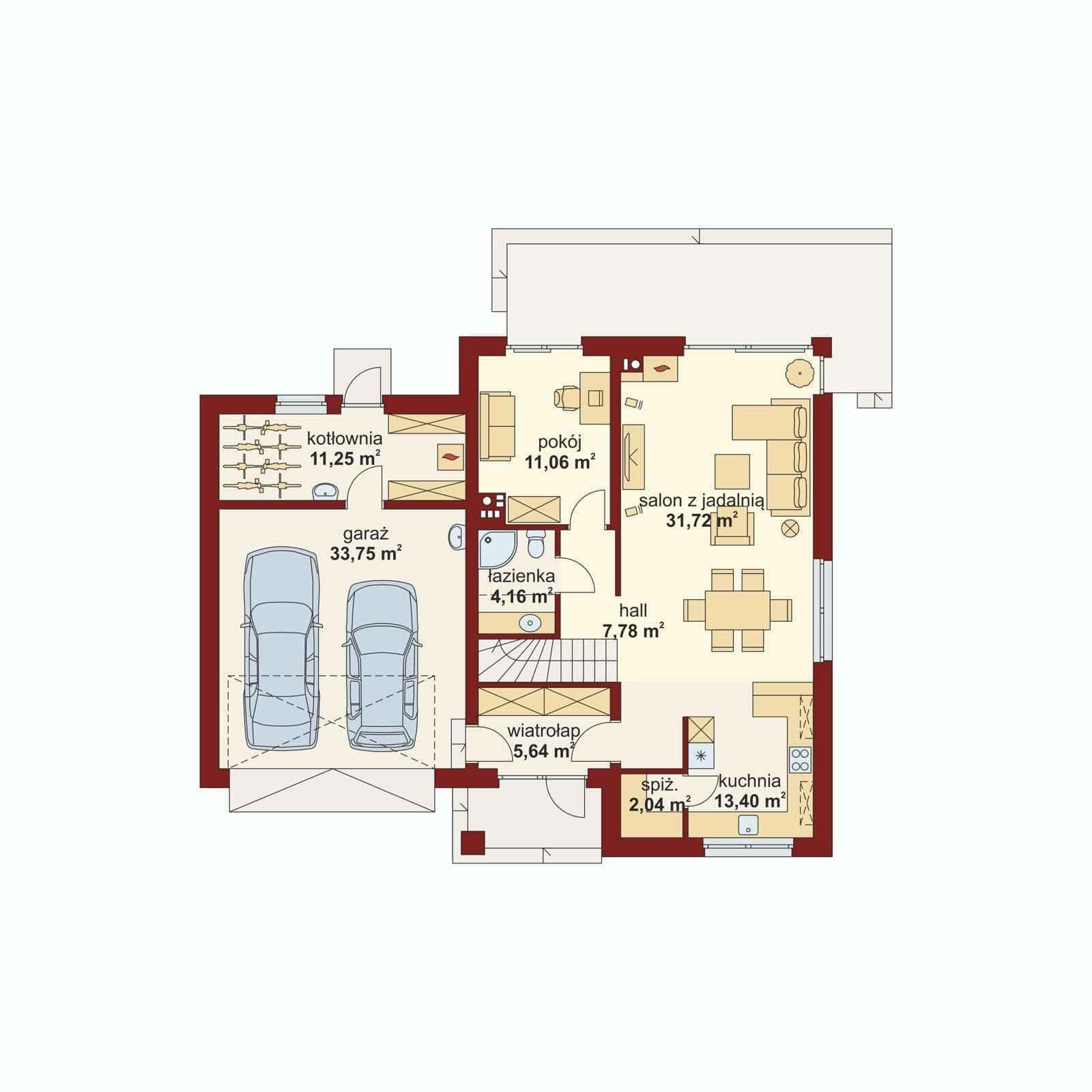

Rzut parteru

  • Pow. użytkowa:(76,51) 73,00 m²
  • Garaż:(34,12) 33,75 m²
  • Kotłownia:11,25 m²
  • 1. Wiatrołap:5,64 m²
  • 2. Hall:(10,92) 7,78 m²
  • 3. Kuchnia:10,40 m²
  • 4. Spiżarnia:2,04 m²
  • 5. Salon z jadalnią:31,72 m²
  • 6. Pokój / Gabinet:11,26 m²
  • 7. Łazienka:4,16 m²
  • 8. Kotłownia:11,25 m²
  • 9. Garaż:(34,12) 33,75 m²
Rzut projektu Domena 311 B - Rzut parteru

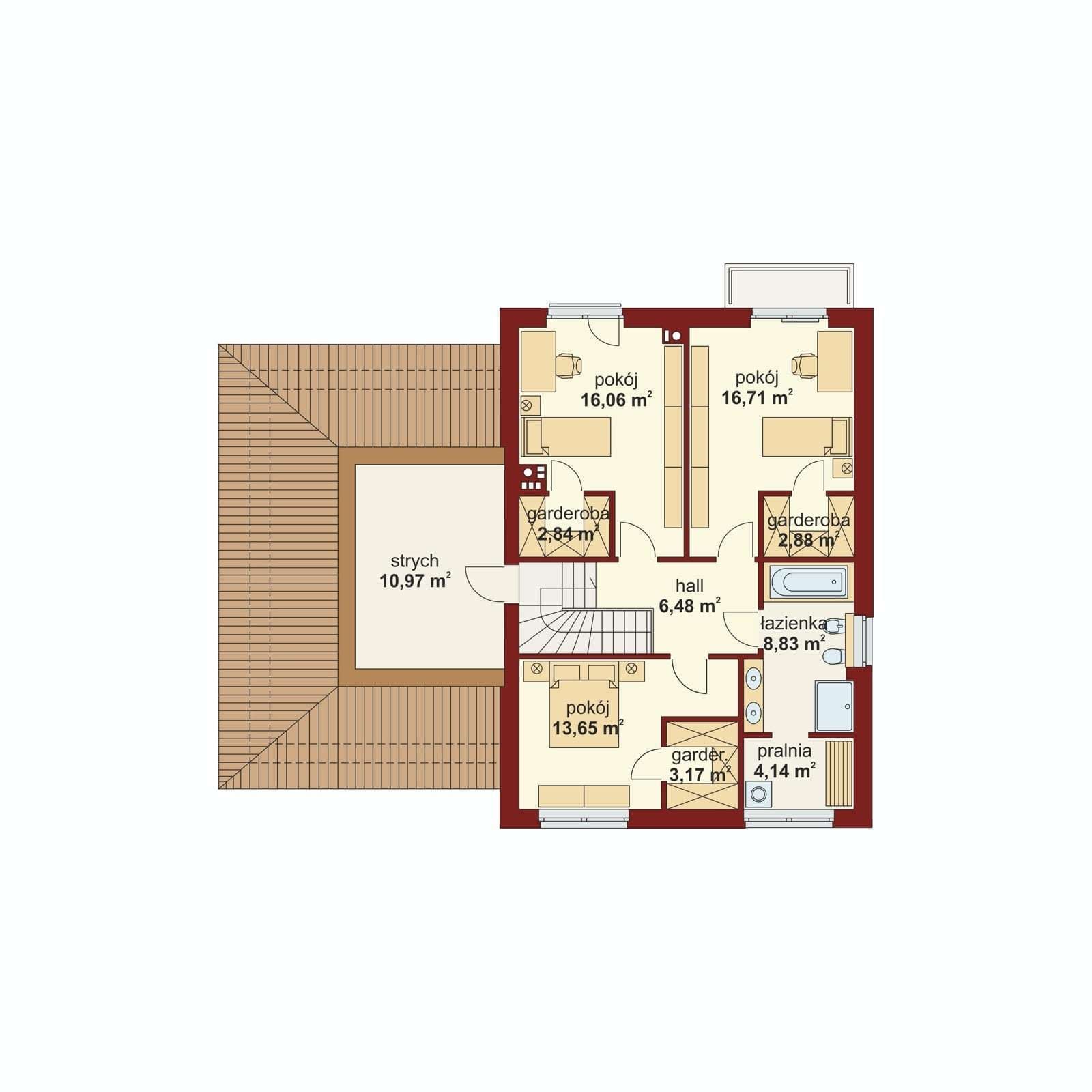

Rzut poddasza

  • Pow. użytkowa:(74,87) 74,76 m²
  • Strych:(19,06) 10,97 m²
  • 1. Hall:(6,59) 6,48 m²
  • 2. Pokój:16,06 m²
  • 3. Garderoba:2,84 m²
  • 4. Pokój:16,71 m²
  • 5. Garderoba:2,88 m²
  • 6. Łazienka:8,83 m²
  • 7. Pralnia:4,14 m²
  • 8. Pokój:13,65 m²
  • 9. Garderoba:3,17 m²
  • 10. Strych:(19,06) 10,97 m²
Rzut projektu Domena 311 B - Rzut poddasza

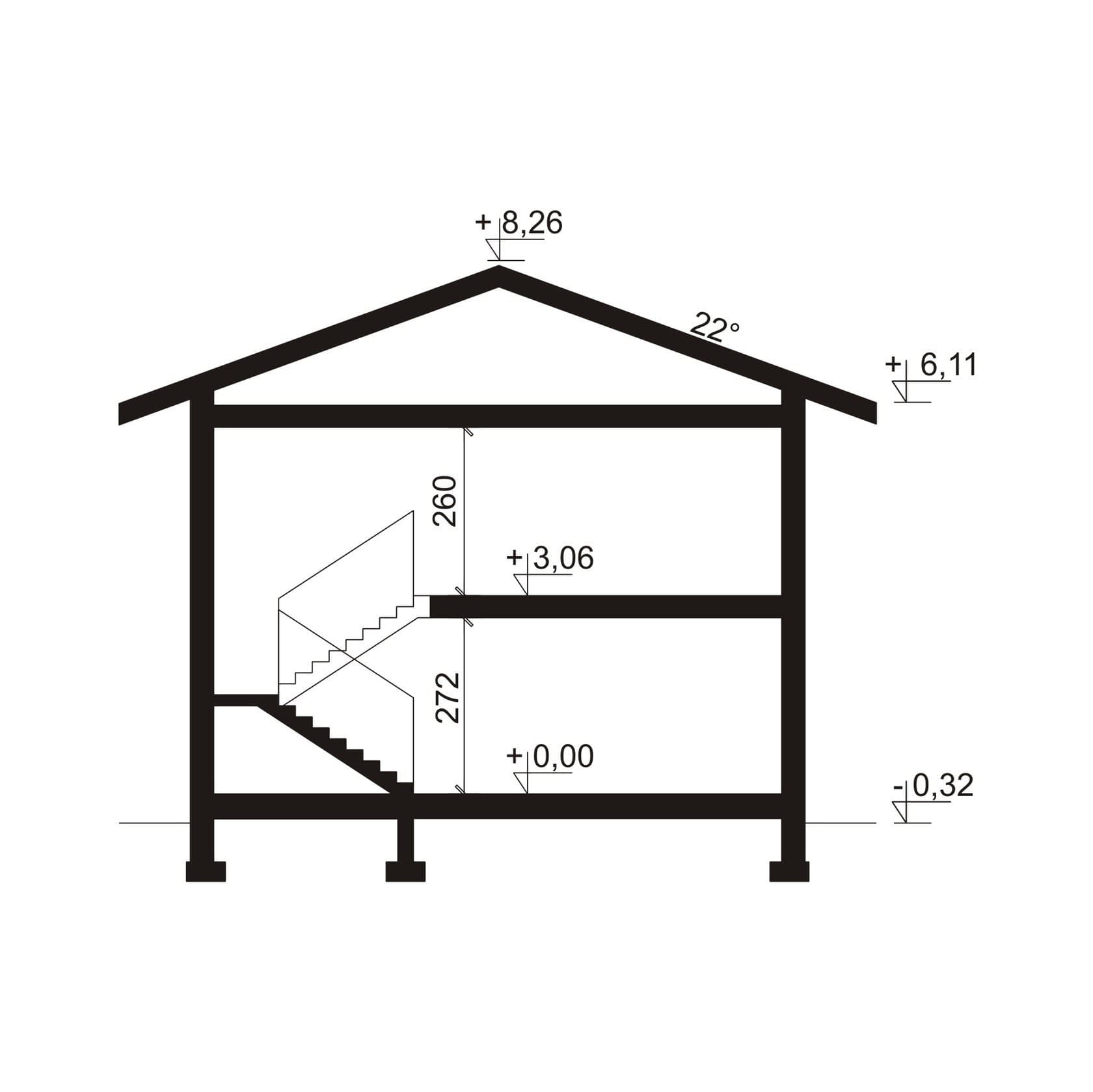

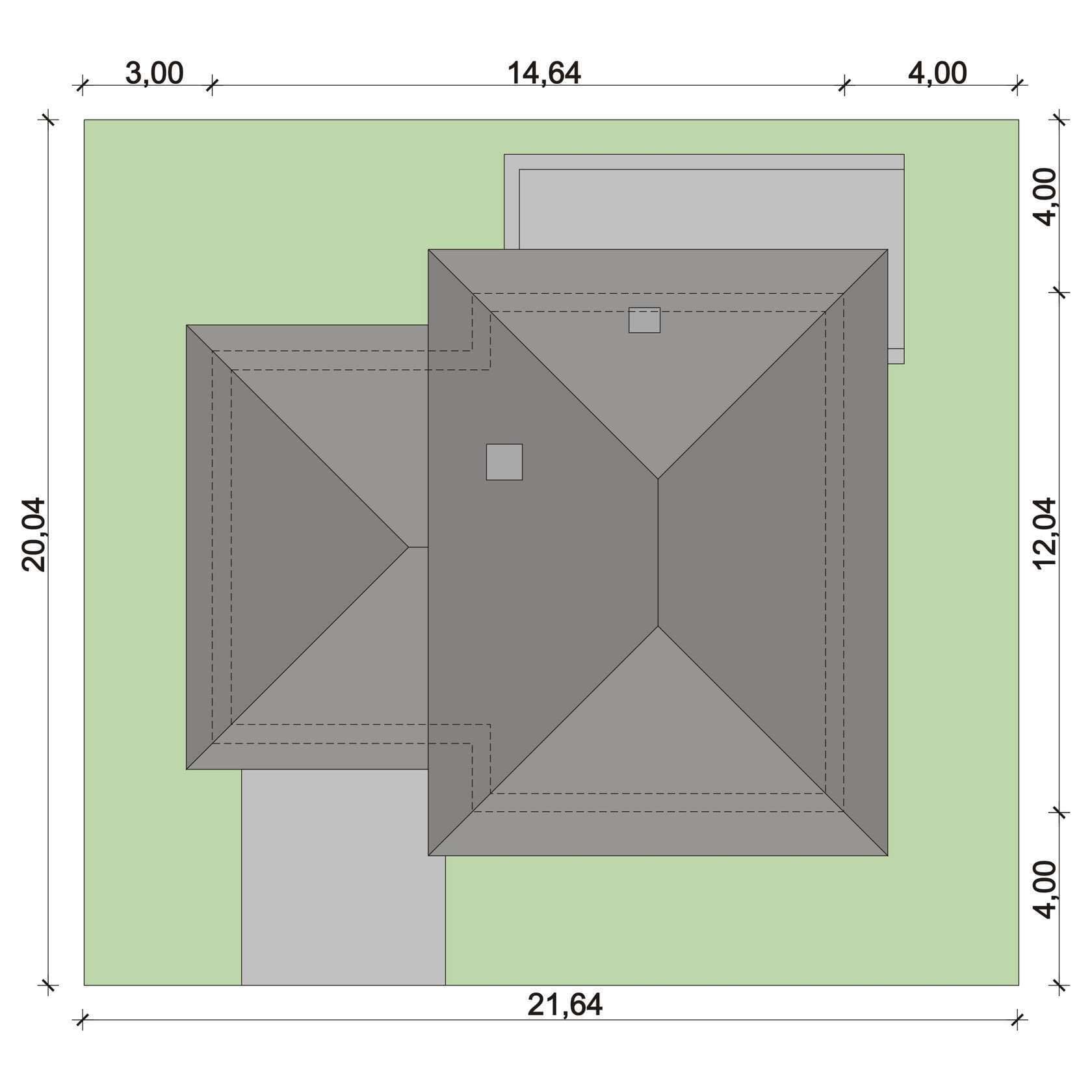

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 311 B - Plan i przekrój (wersja podstawowa)

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 311 B - Plan i przekrój (wersja podstawowa)

Dane techniczne

  • Powierzchnia użytkowa147.76 m²
  • Powierzchnia dachu235.96 m²
  • Długość domu12.04 m
  • Szerokość domu14.64 m
  • Wysokość domu8.58 m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu22°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.

Poszczególne  elementy dokumentacji to kolejno części:

ARCHITEKTONICZNA– składają się na nią:

  • opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
  • rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
  • charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.

TECHNICZNA – składają się na nią części:

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi  materiałami,
  • rzuty fundamentów, stropów i więźby dachowej,
  • rozwiązania detali konstrukcyjnych,
  • obliczenia statyczne,
  • zestawienia stali i drewna,

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej,
  • gazowej,
  • centralnego ogrzewania,
  • rekuperacji, solarnej - jeżeli występują w projekcie.

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

DODATKI – najczęściej są to:

  • obliczenia statyczne,
  • zestawienia stali i drewna.

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.
