Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
4 999 zł4 499 zł
Oszczędź: 500,00zł
Cena przed promocją: 4 999 zł
Zadaj pytanie- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa136.3 m²
- KondygnacjeParterowy, z poddaszem
- GarażDwustanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 15 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Nowoczesny dom z poddaszem użytkowym o funkcjonalnym wnętrzu i ciekawym wyglądzie.
Wejście do wnętrza domu prowadzi przez wiatrołap, z którego można również przejść przez garderobę do dwustanowiskowego garażu i pomieszczenia technicznego/kotłowni.
Część dzienna to wygodny salon, z kanapą i miejscem na duży stół oraz otwarta kuchnia z wyspą, spiżarnią i widokiem na wejście do domu. W salonie zaprojektowano również wyjście na zewnętrzny zadaszony taras.
Od strony ogrodu zaprojektowano łazienkę oraz pokój, mogący pełnić również funkcję gabinetu. Dojście do nich prowadzi przez korytarz, w którym zlokalizowano schody prowadzące na piętro.
Na piętrze zaprojektowano 3 wygodne pokoje z czego pokój gospodarzy z garderobą oraz łazienkę. Ponadto wygospodarowano miejsce na pralnię oraz dodatkową garderobę/schowek.
Konstrukcja
Technologia:
Fundamenty - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach -dwuspadowy pokryty blachodachówką
Rzuty

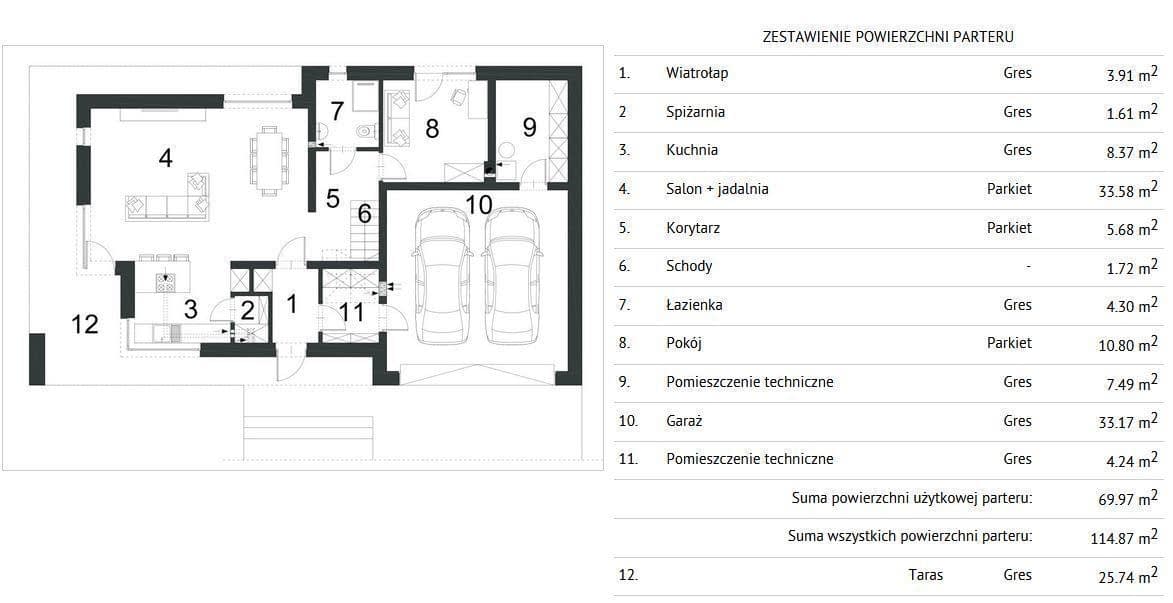

Rzut

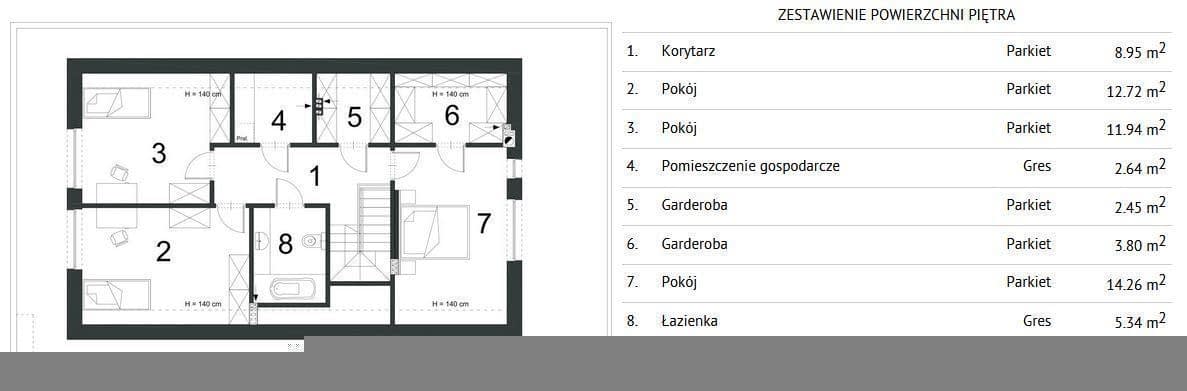

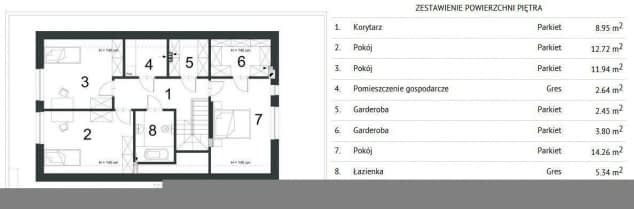

Rzut poddasza

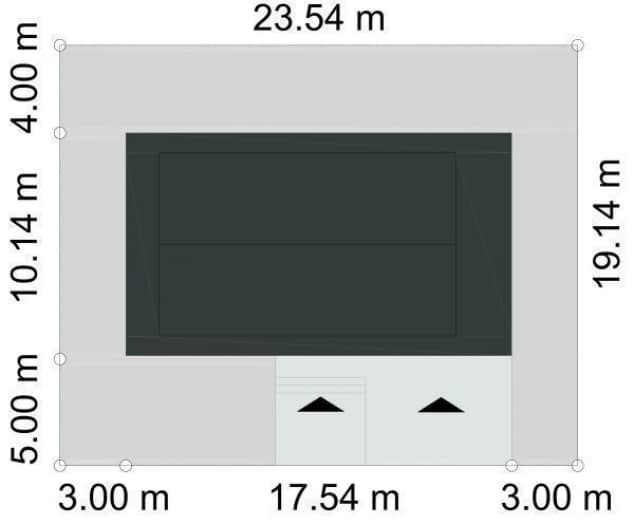

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa136.3 m²
- Powierzchnia netto176.96 m²
- Powierzchnia zabudowy148.55 m²
- Liczba łazienek2
- Liczba pokoi4
- Kubatura395.2 m³
- Wysokość domu7.6 m
- Minimalne wymiary działki17.54 x 10.14m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.

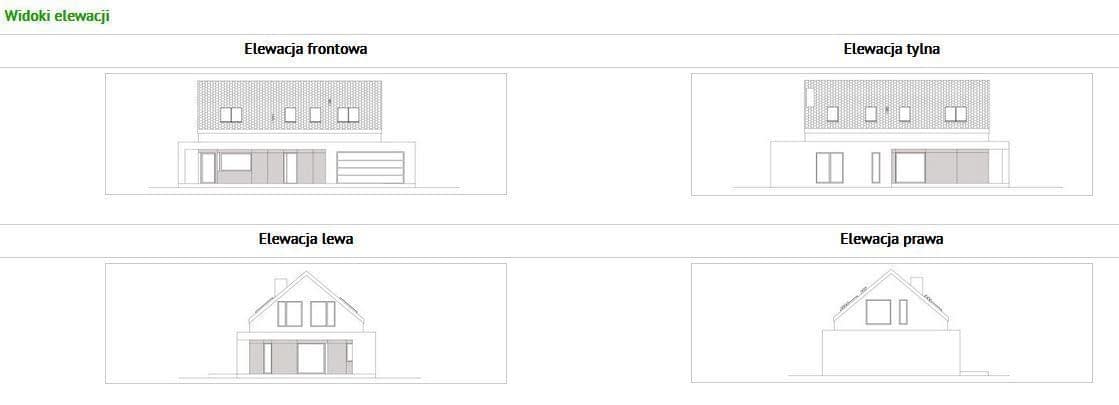

- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
