EG-88

12 049 zł

Projekt domu EG-88

Autor projektu:EG-domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
12 549 zł12 049 zł
Oszczędź: 500,00zł
Najniższa cena z 30 dni: 12 049,00 zł

Promocja ważna do

02-05-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa97.79 m²
  • KondygnacjePiętrowy
  • GarażJednostanowiskowy
  • DachPłaski
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

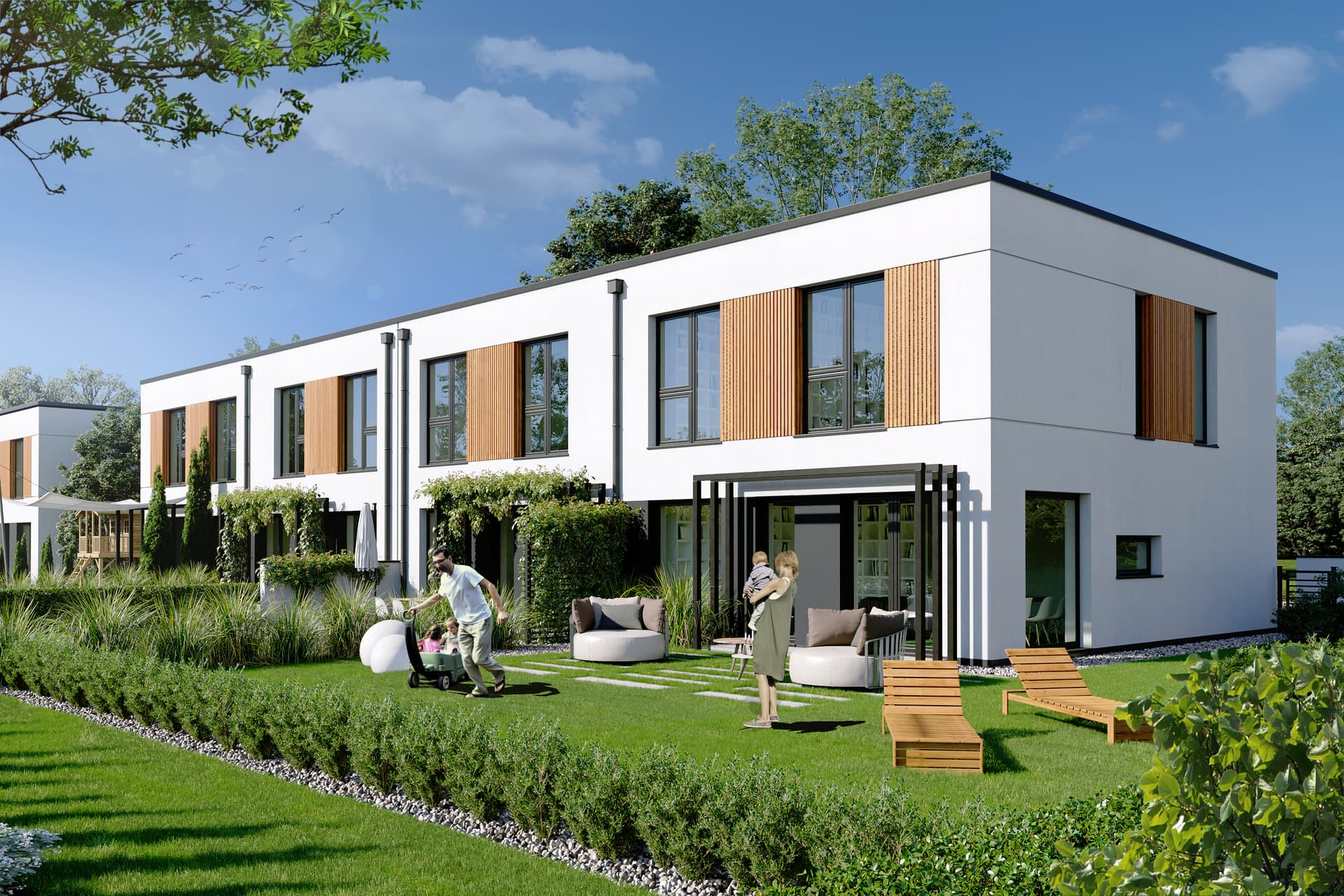

Projekt nowoczesnego domu szeregowego EG-88 to projekt czterech bliźniaczych piętrowych mieszkań, każde o powierzchni użytkowej do 100 m².

Mimo, że mieszkania są kompaktowe, to w każdym z nich wyodrębniono trzy strefy. Na parterze mieszczą się strefy dzienna i techniczna, a na piętrze – nocna.

Część dzienna to otwarta przestrzeń złożona z salonu, jadalni oraz kuchni. Przestrzeń została dobrze rozplanowana, aby pomieścić wygodny narożnik, duży stół i zabudowę kuchenną ze sprzętami AGD. Kuchnia częściowo jest oddzielona od jadalni za pomocą dolnej zabudowy. Jadalnia ma wyjście do ogrodu, a w narożnych mieszkaniach jest przeszklona z dwóch stron. Na parterze jeszcze jest toaleta oraz klatka schodowa prowadząca na górę, które mieszczą się za wiatrołapem. A w samym wiatrołapie jest miejsce na dwie szafy, dostęp do schowka pod schodami oraz przejście do garażu.

Na piętrze zaprojektowano 3 wygodne sypialnie, wspólną łazienkę z wanną i dwiema umywalkami oraz pomieszczenie gospodarcze/pralnię. Dodatkowo sypialnia gospodarzy i pralnia posiadają wyjście na balkon, który znajduje się od frontu i tworzy zadaszenie nad wejściem do domu.

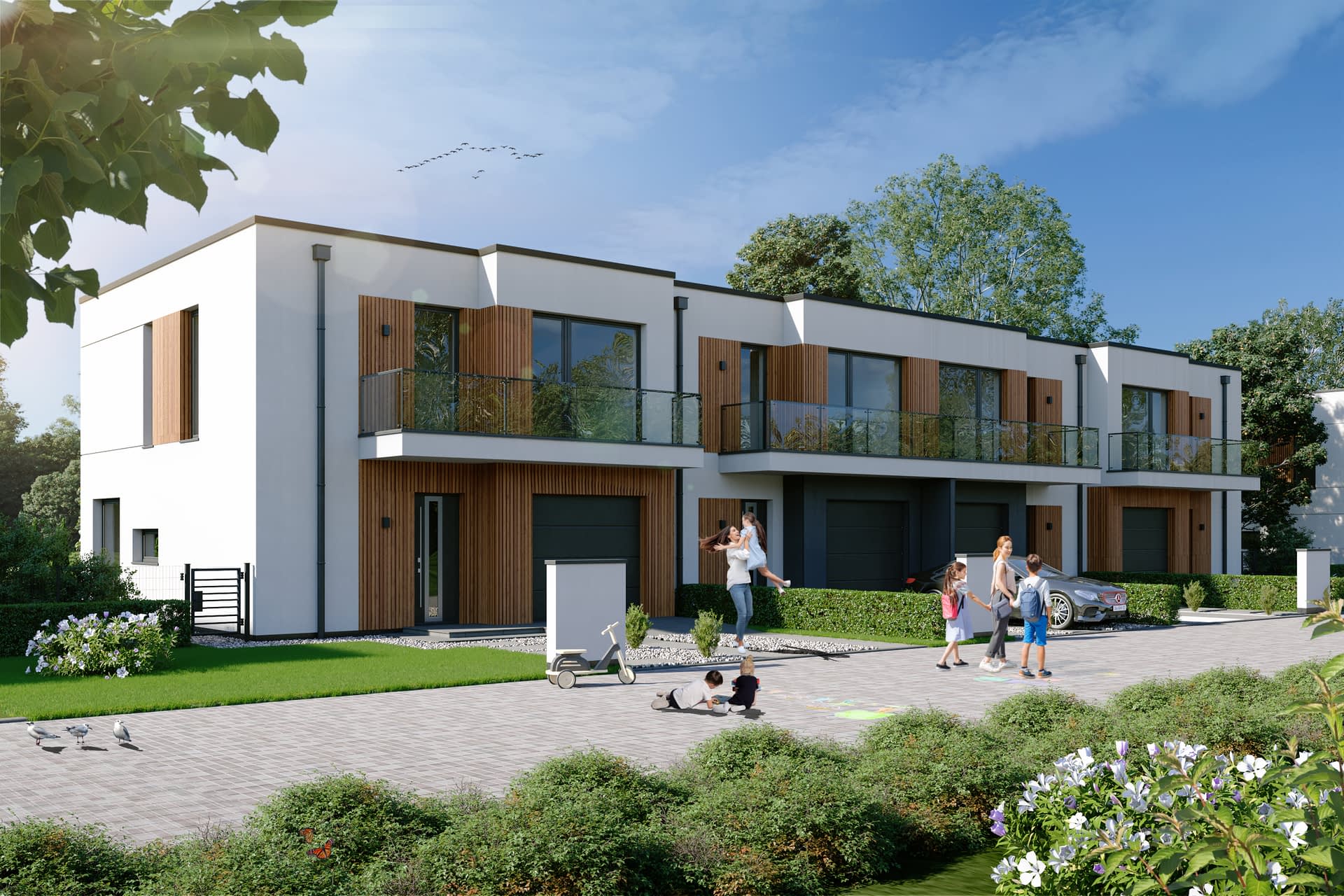

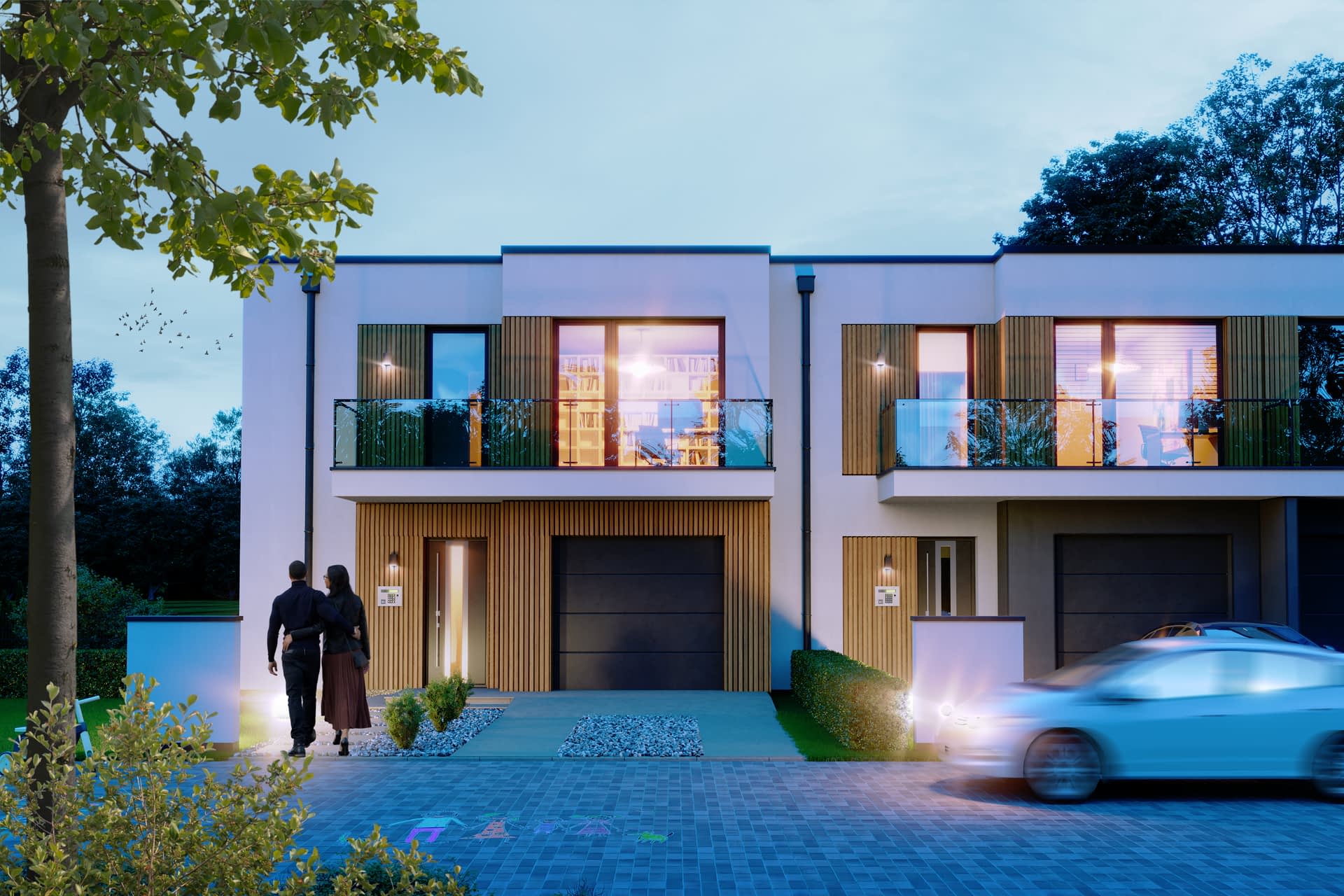

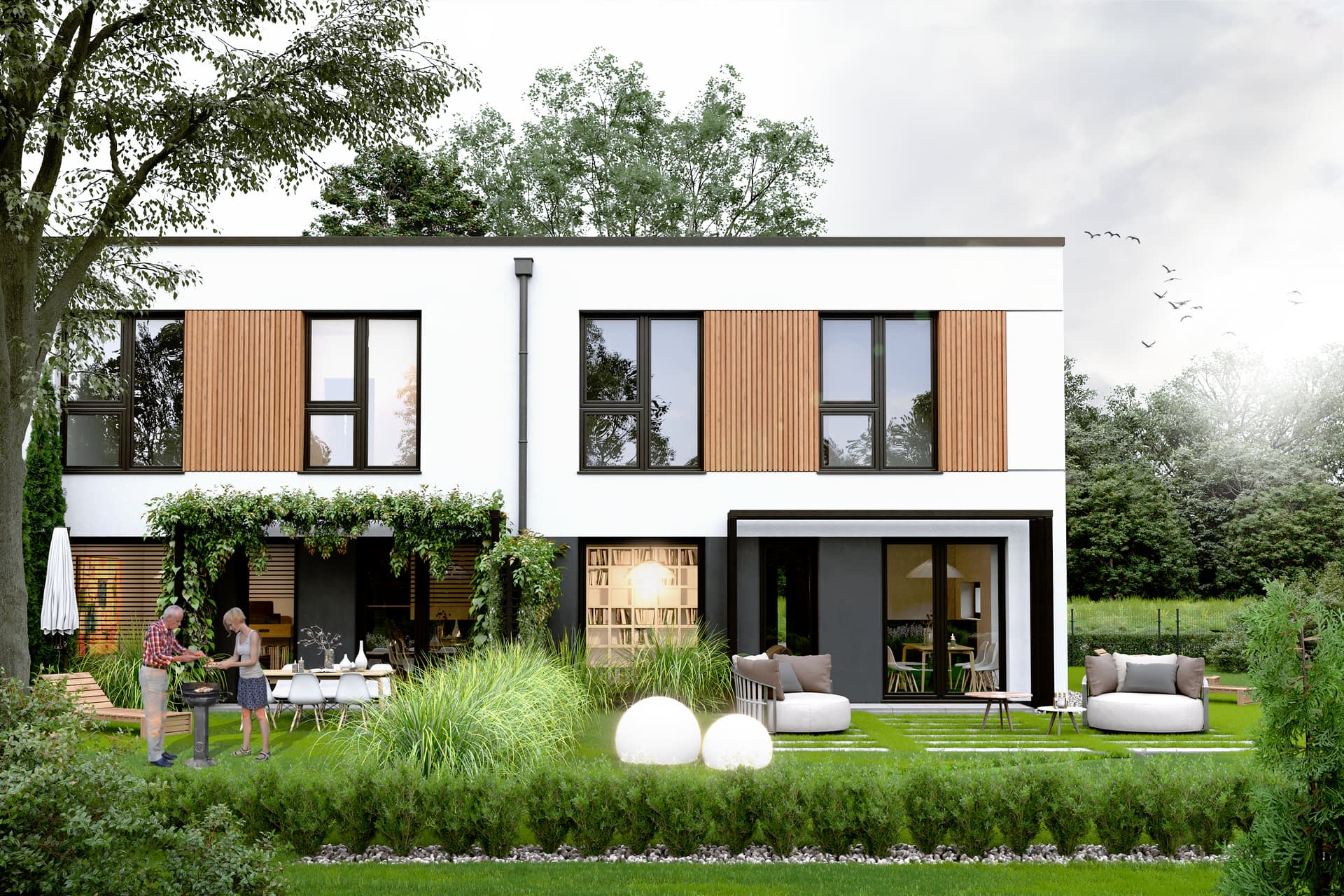

Duże okna zapewniają doświetlenie wszystkich pomieszczeń i jednocześnie nadają budynkowi nowoczesnego wyglądu. Elewacja budynku to połączenie bieli i szarości ocieplone okładziną z desek.

Fundament: Ławy fundamentowe żelbetowe monolityczne;
Ściany fundamentowe: Bloczki betonowe;
Ściany konstrukcyjne: Bloczki silikatowe;
Ściany działowe: Gazobeton;
Stropy: Żelbetowe monolityczne

Rzuty

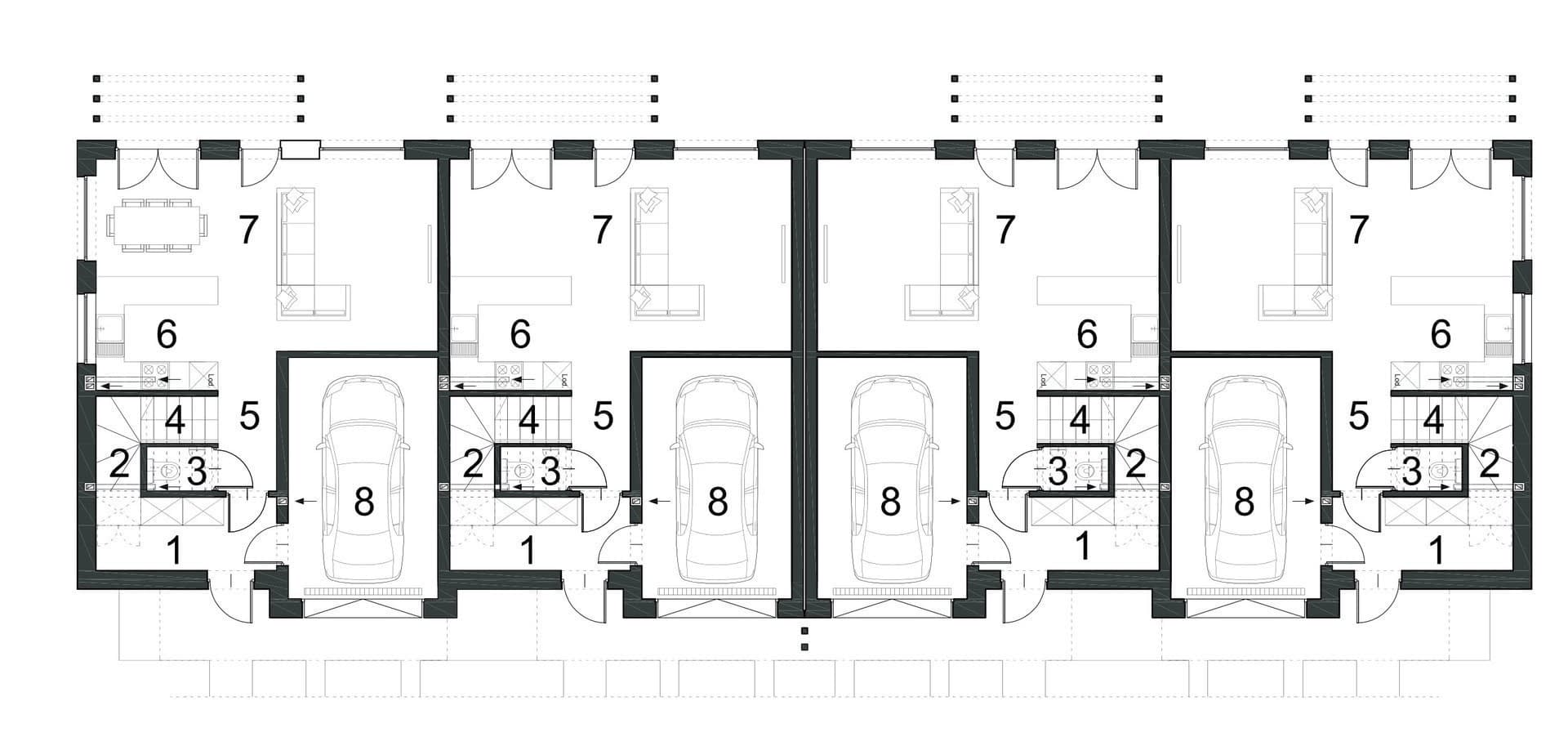

Rzut parteru

  • 1.Wiatrołap5.90
  • 2.Schowek1.06
  • 3.WC1.29
  • 4.Schody2.26
  • 5.Korytarz2.62
  • 6.Kuchnia6.16
  • 7.Salon+Jadalnia26.15
  • 8.Garaż16.08
Rzut projektu EG-88 - Rzut parteru

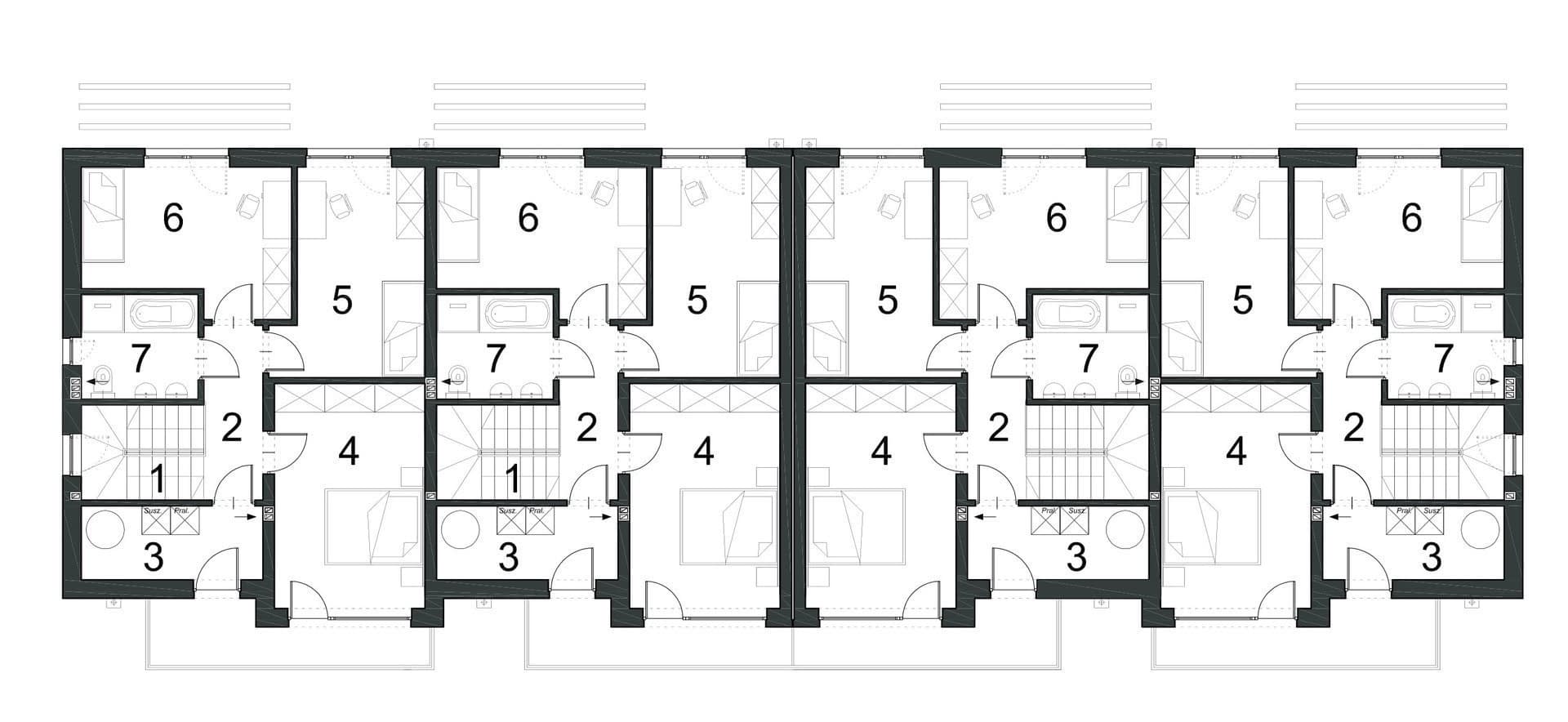

Rzut piętra

  • 1.Schody2.57
  • 2.Korytarz4.55
  • 3.Pom.techniczne5.90
  • 4.Pokój14.91
  • 5.Pokój12.50
  • 6.Pokój12.44
  • 7. Łazienka5.38
Rzut projektu EG-88 - Rzut piętra

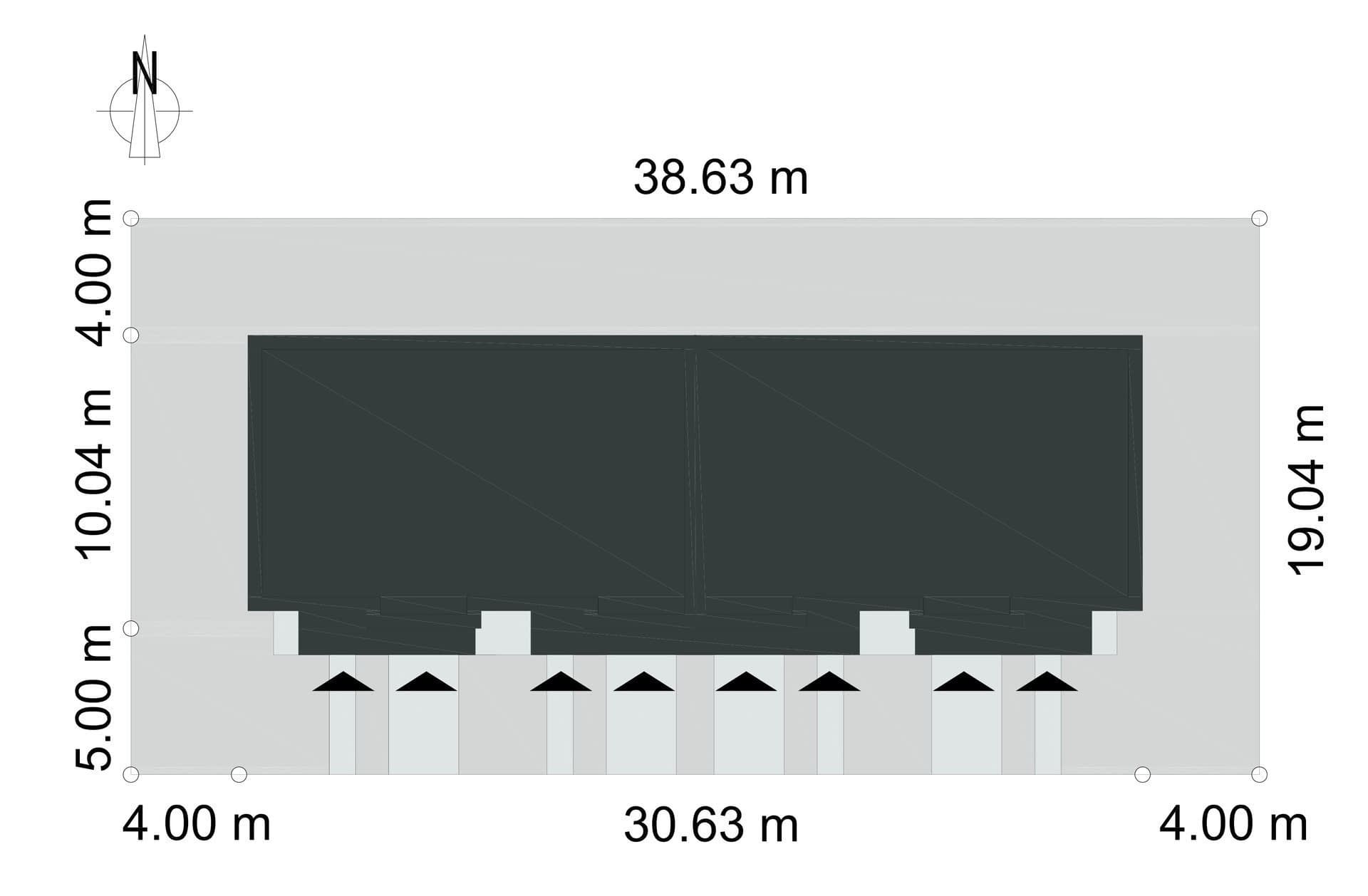

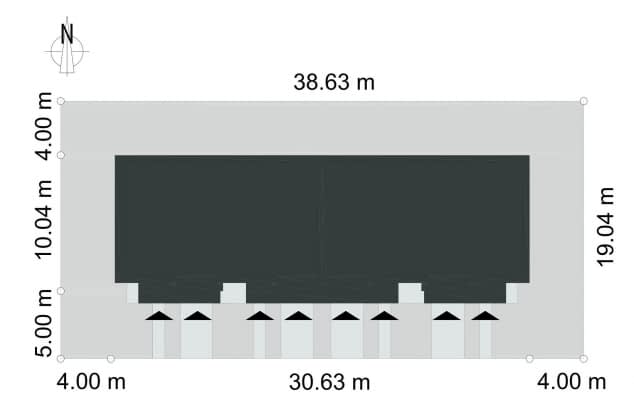

Usytuowanie na działce

Rzut projektu EG-88 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa97.79 m²
  • Powierzchnia zabudowy298.45 m²
  • Kubatura1297.94 m³
  • Długość domu10.04 m
  • Szerokość domu36.63 m
  • Wysokość domu7 m
  • PiwnicaBrak podpiwniczenia
  • Minimalne wymiary działki19.04 x 38.63m
  • GarażJednostanowiskowy
  • Rodzaj dachuPłaski

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

  • Opis architektoniczny z elementami konstrukcji.
  • Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

  • Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
  • Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

  • Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
  • Charakterystyka energetyczna (dla projektów domów).
  • Kopie uprawnień architektów i branżystów.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

  • Opisy techniczny wszystkich części składowych sauny
  • Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.



Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Pakiet ogrzewanie podłogowe

620 zł

Pakiet powietrznej / gruntowej pompy ciepła

480 zł

Projekt wentylacji mechanicznej

860 zł

Dodatkowy egzemplarz

480 zł

Wersja elektroniczna projektu

400 zł

Kosztorys

620 zł

Pakiet na paliwo stałe

480 zł
