EG-89

4 999 zł

Projekt domu EG-89

Autor projektu:EG-domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 999 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa127.5 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Odbicie lustrzaneTak
  • Czas realizacji20 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

EG-89 to parterowy funkcjonalny dom z możliwością adaptacji poddasza. Idealny dla 4. osobowej rodziny.

Sercem domu jest przestronny salon z jadalnią, do której trafimy po wejściu do domu, oraz częściowo otwarta kuchnia. W tej strefie przewidziano miejsce na wygodna kanapę, duży stół oraz dwa wyjścia na zewnątrz, z których jedno – na zadaszony taras.

Do strefy nocnej prowadzi korytarz, w którym zaprojektowano schody do ewentualnej adaptacji poddasza na cele użytkowe. W tej strefie znajdują się 3 pokoje/sypialnie, dwie łazienki oraz pomieszczenie gospodarcze połączone z garażem. Mniejsza łazienka rozmieszczona za schodami jest dedykowana strefie dziennej. Wszystkie pokoje zostały rozmieszczone od strony ogrodu. Dodatkowo sypialnia gospodarzy posiada  prywatną garderobę.

Strefa techniczna to dwustanowiskowy garaż z wejściem przez pomieszczenie gospodarcze.

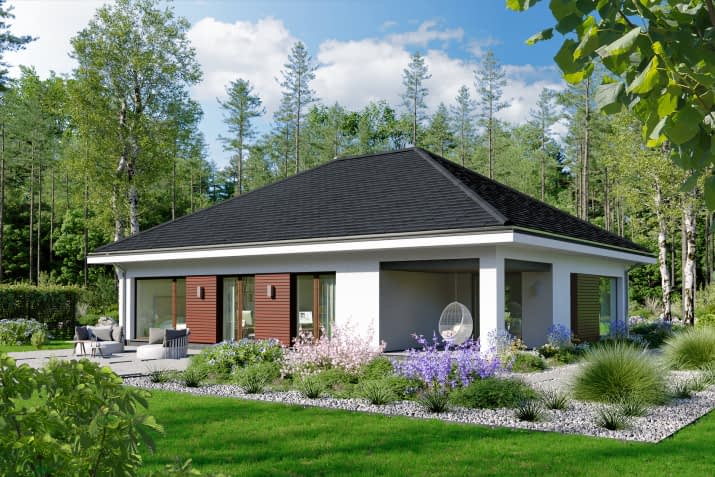

Dom charakteryzuje się zwartą bryłą z elewacją w kolorze białym, przełamaną wstawkami okładziny z drewna.


Konstrukcja

Fundamentyławy fundamentowe żelbetowe monolityczne
Ściany fundamentowebloczki betonowe
Ściany konstrukcyjnepustaki silikatowe o grubości 24 cm
Ściany działowepustaki gazobetonowe o grubości 12 cm
Stropyżelbetowe monolityczne
Dachwielospadowy pokryty dachówką ceramiczną

Rzuty

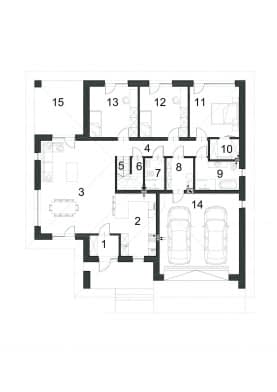

Rzut parteru

  • 1.Wiatrołap3.58
  • 2.Kuchnia14.07
  • 3.Salon+jadalnia39.95
  • 4.Korytarz8.44
  • 5.Schody2.56
  • 6. Pom. gospodarcze1.26
  • 7.Łazienka3.66
  • 8.Pom. techniczne4.96
  • 9.Łazienka7.60
  • 10.Garderoba3.47
  • 11.Pokój14.55
  • 12.Pokój14.16
  • 13.Pokój14.20
  • 14.Garaż37.32
Rzut projektu EG-89 - Rzut parteru

Rzut poddasza

  • Poddasze nieużytkowe77.26
Rzut projektu EG-89 - Rzut poddasza

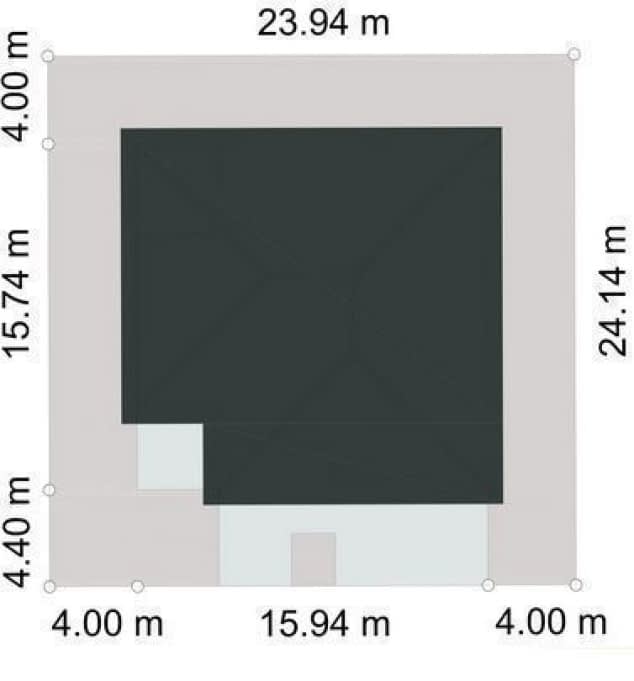

Usytuowanie na działce

Rzut projektu EG-89 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa127.5 m²
  • Powierzchnia zabudowy237.2 m²
  • Długość domu15.74 m
  • Szerokość domu15.94 m
  • Wysokość domu7.52 m
  • Minimalne wymiary działki24.14 x 23.94m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

  • Opis architektoniczny z elementami konstrukcji.
  • Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

  • Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
  • Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

  • Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
  • Charakterystyka energetyczna (dla projektów domów).
  • Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

  • Opisy techniczny wszystkich części składowych sauny
  • Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.



Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Pakiet ogrzewanie podłogowe

620 zł

Pakiet powietrznej / gruntowej pompy ciepła

480 zł

Projekt wentylacji mechanicznej

860 zł

Dodatkowy egzemplarz

480 zł

Wersja elektroniczna projektu

480 zł

Kosztorys

620 zł

Pakiet na paliwo stałe

480 zł
