Projekt domu EG-96 wariant I

Name: EG-96 wariant I
Brand: EG-domy
SKU: eg-96-wariant-i
Price: 4000.00 PLN
Availability: InStock

Autor projektu:EG-domy

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 000 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa92.73 m²
KondygnacjeParterowy
GarażBez garażu
DachDwuspadowy
Odbicie lustrzaneTak
Czas realizacji15 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

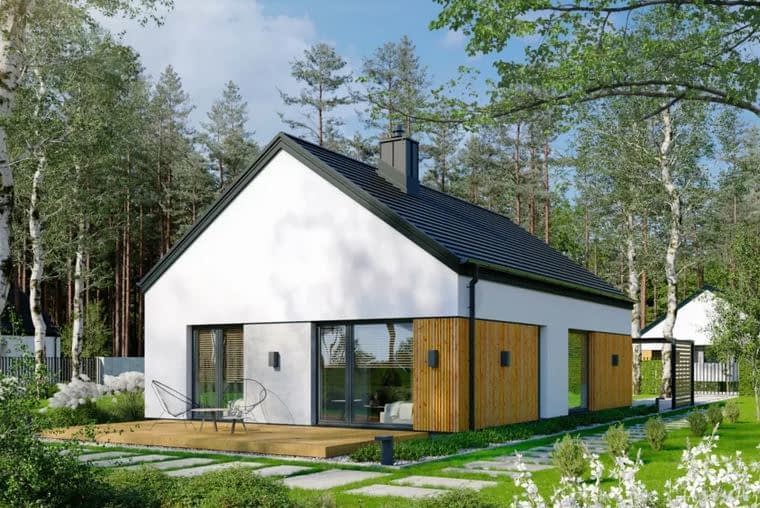

EG-96 wariant I to nowoczesny, nieduży, funkcjonalny dom ze strychem i dwoma otwartymi tarasami.

Część dzienna znajduje się w środkowej części domu i posiada wyjście na taras. Salon z jadalnią tworzą dobrze doświetlona strefę, w której zmieści się wygodny narożnik i duży stół. Częściowo otwarta funkcjonalna kuchnia jest położona od frontu domu i doświetlona dużym narożnym oknem. Obok kuchni znajduje się wiatrołap z szafami do przechowywania. A z drugiej strony od wiatrołapu znajduje się gabinet.

Dwie sypialnie z wyjściem na taras znajdują się z tyłu domu i są oddzielone korytarzem od strefy dziennej. Obok sypialni mieści się łazienka, wspólna dla obu stref, i pomieszczenie techniczne. W każdej sypialni zaprojektowano spore szafy do przechowywania.

Konstrukcja

Fundamenty	ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe	bloczki betonowe
Ściany konstrukcyjne	pustaki gazobetonowe
Ściany działowe	pustaki gazobetonowe
Stropy	żelbetowe monolityczne
Dach	dwuspadowy

Rzuty

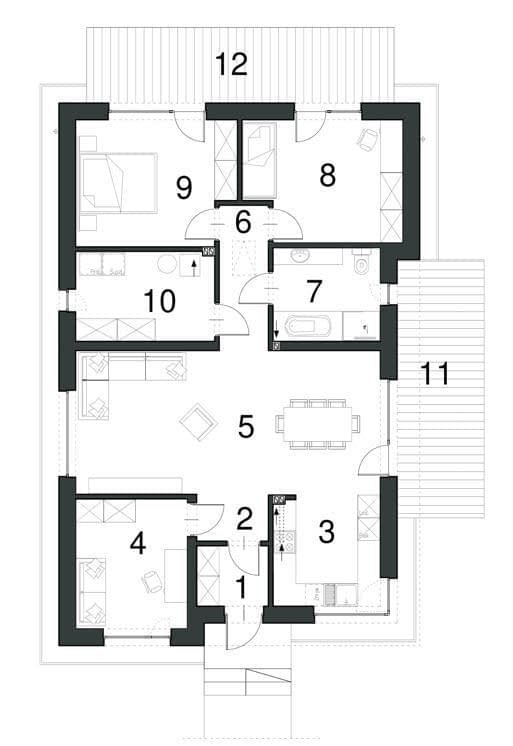

Rzut parteru

1. Wiatrołap3.04
2. Korytarz2.31
3. Kuchnia8.23
4. Pokój10.18
5. Salon + jadalnia30.34
6. Korytarz4.99
7. Łazienka7.04
8. Pokój12.96
9. Pokój13.64
10. Pom. techniczne8.75

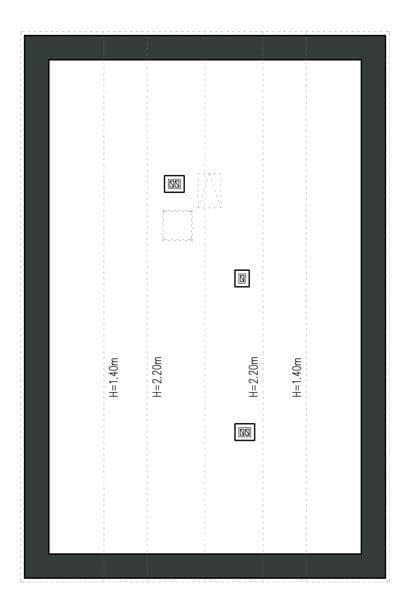

Rzut poddasza

1. Powierzchnia użytkowa strychu54.83

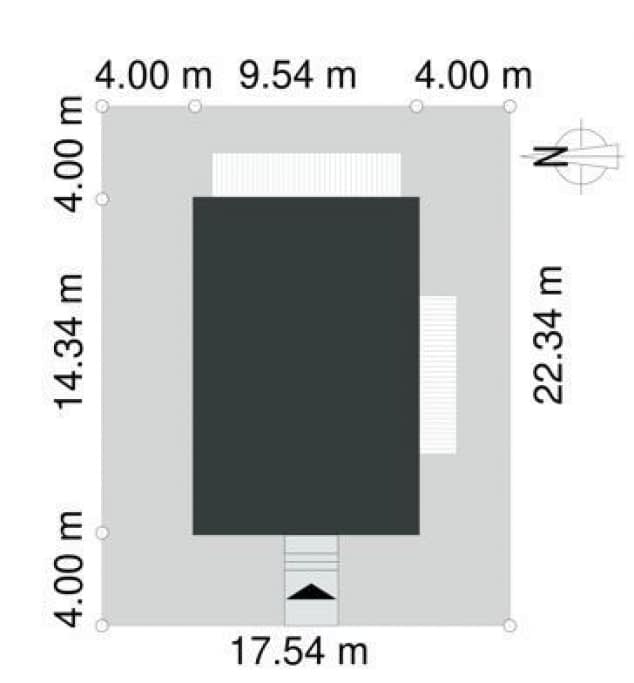

Usytuowanie na działce

Dane techniczne

Powierzchnia użytkowa92.73 m²
Powierzchnia zabudowy127.62 m²
Liczba łazienek1
Kubatura284.14 m³
Długość domu14.34 m
Szerokość domu9.54 m
Wysokość domu6.74 m
PoddaszeNie
Minimalne wymiary działki22.34 x 17.54m
GarażBez garażu
Rodzaj dachuDwuspadowy

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

Opis architektoniczny z elementami konstrukcji.

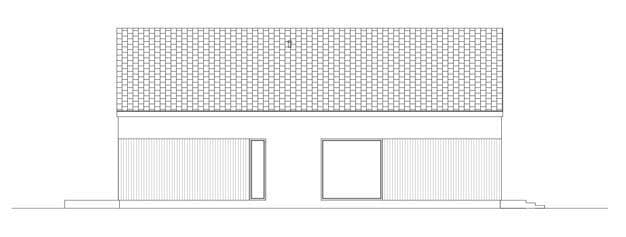

Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
Charakterystyka energetyczna (dla projektów domów).
Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

Opisy techniczny wszystkich części składowych sauny
Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
