Elka

5 540 zł

Projekt domu Elka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 540 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa139.9 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu45°
  • Odbicie lustrzaneNie
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

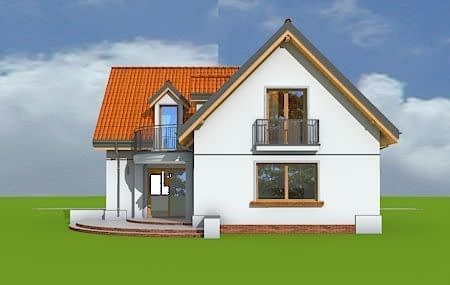

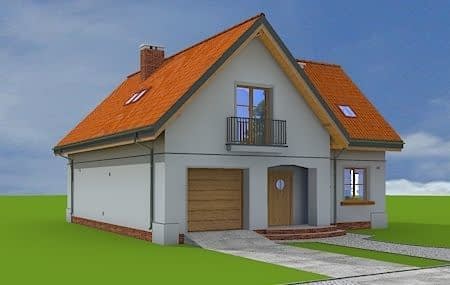

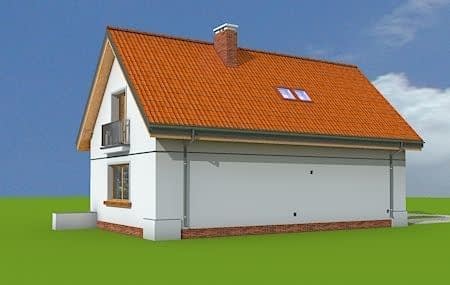

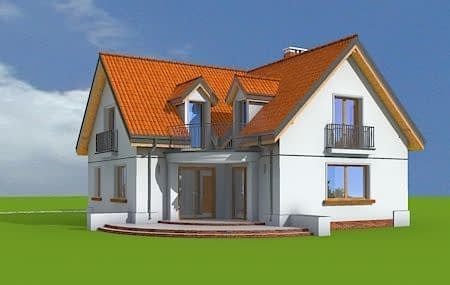

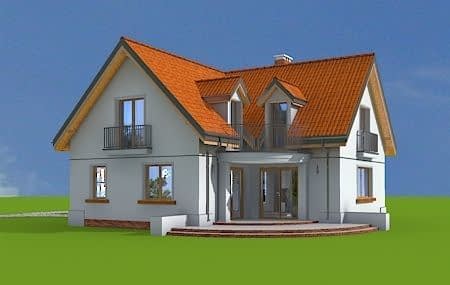

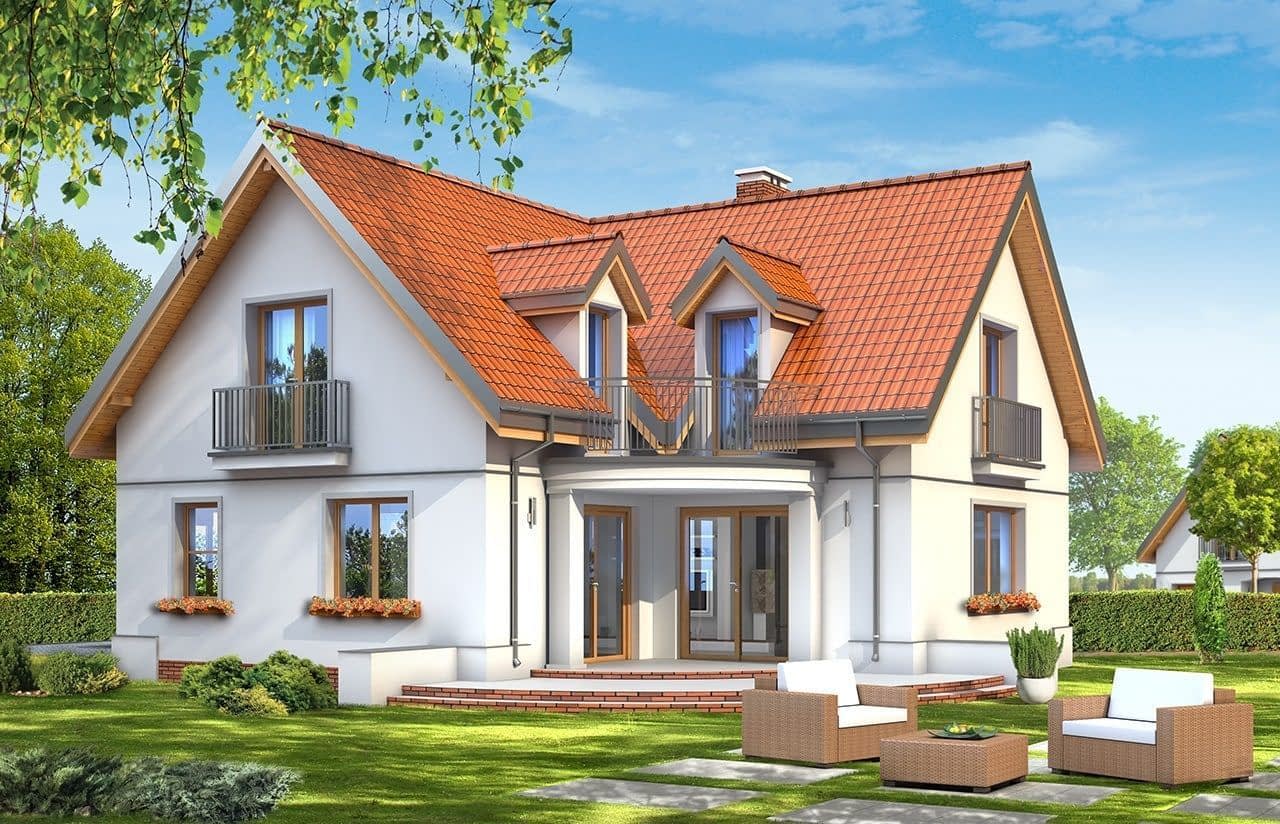

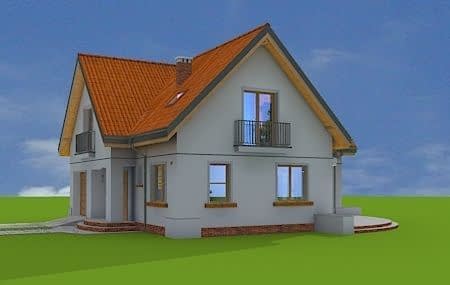

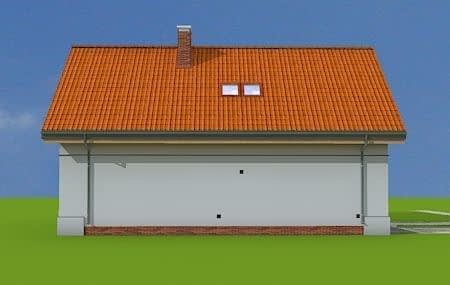

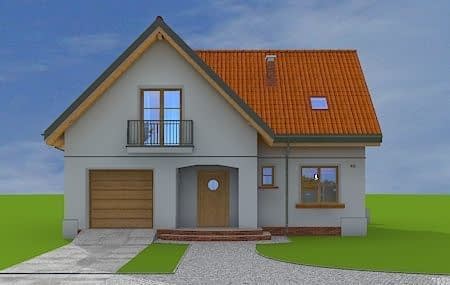

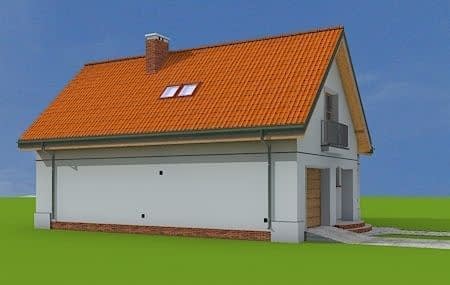

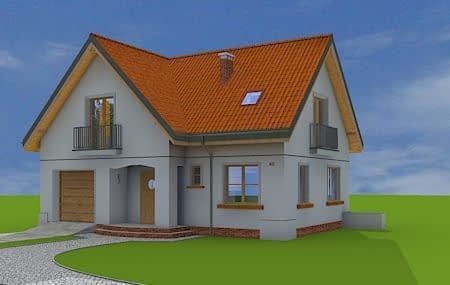

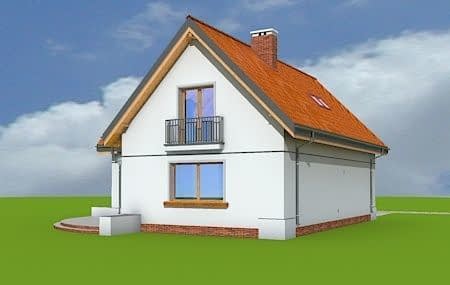

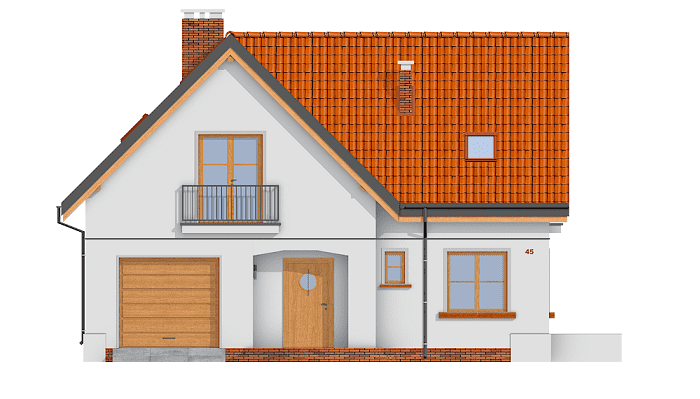

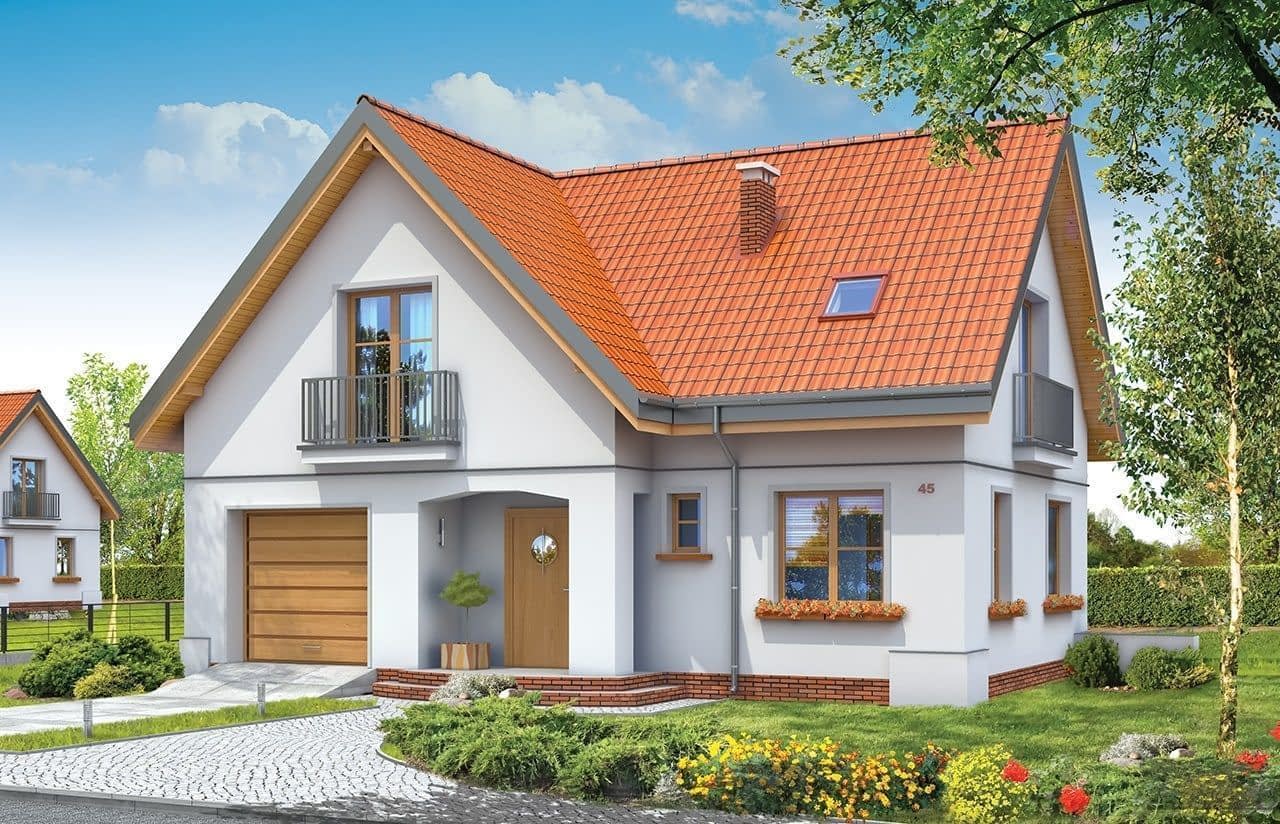

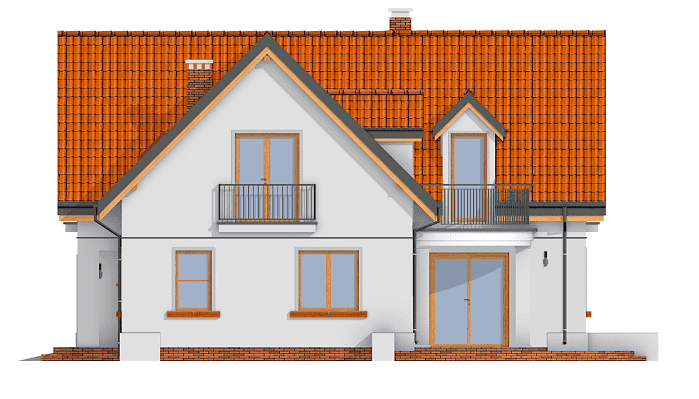

Projekt domu Elka to budynek jednorodzinny przewidziany dla rodziny cztero-pięcioosobowej. Projekt domu Elka to parterowy budynek z poddaszem użytkowym, z wbudowanym w bryłę garażem jednostanowiskowym. Dom ma rzut w kształcie litery "L" i przykryty jest dwuspadowymi symetrycznymi dachami. Bryła budynku tworzy intymny zakątek tarasowy od strony ogrodu - częściowo zadaszony. Tradycyjna forma domu w połączeniu z oszczędnym współczesnym detalem tworzą spójne, bardzo proporcjonalne elewacje zewnętrzne. Podcień drzwi frontowych, oraz balkony i lukarny urozmaicają bryłę. Duże przeszklone otwarcia wnętrza na taras zapewnią dobre doświetlenie i kontakt wnętrza z ogrodem. Na parterze zaprojektowano jednoprzestrzenne wnętrze dzienne, z wyodrębnionym salonem, jadalnią, holem i częściowo zamkniętą kuchnią. W projekcie domku Elka przewidziano również garaż i kotłownię. Na poddaszu miejsce znalazły trzy duże sypialnie, z garderobami, oraz obszerna łazienka. Pracownia posiada również wariant projektu domu Elka w odbiciu lustrzanym.


Konstrukcja

  • Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
  • StropTeriva
  • Elewacjetynk cienkowarstwowy na styropianie
  • Pokrycie dachudachówka

Rzuty

sytuacja

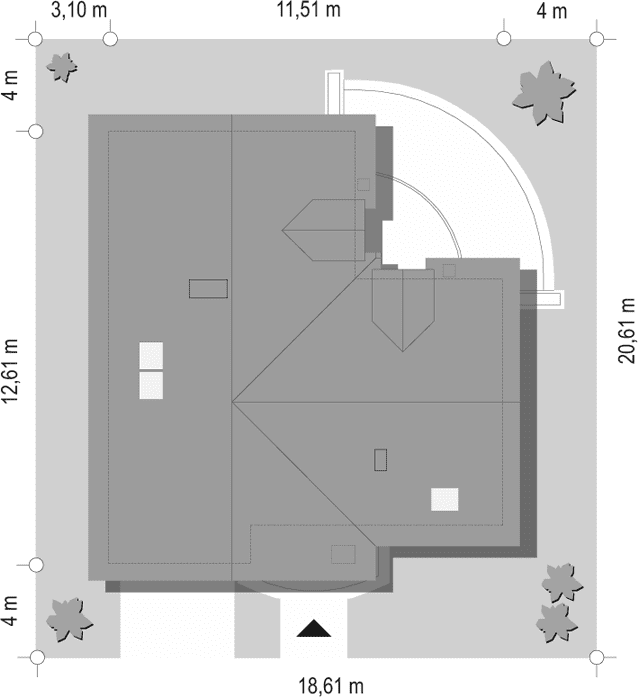

Rzut projektu Elka - sytuacja

Dane techniczne

  • Powierzchnia użytkowa139.9 m²
  • Powierzchnia netto145.09 m²
  • Powierzchnia zabudowy118.56 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu210.36 m²
  • Kubatura638 m³
  • Długość domu12.61 m
  • Szerokość domu11.51 m
  • Wysokość domu8.19 m
  • Poddaszeużytkowe
  • Minimalne wymiary działki20.61 x 18.61m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu45°

Koszty budowy

  • Stan surowy118566 zł
  • Stan surowy zamknięty177267 zł
  • Koszt wykończenia161886 zł
  • Koszt instalacji49963 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych.
  • Zmianę obrysu wewnętrznego ścian zewnętrznych.
  • Zmianę układu ścian wewnętrznych działowych.
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
  • Likwidację lub dodanie dowolnej ilości:
    • lukarn,
    • wykuszy,
    • podcieni,
    • balkonów,
    • loggii,
    • kolumn,
    • pilastrów,
    • ganków,
    • werand.
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
  • Zmianę rodzaju pokrycia dachowego.
  • Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
