Projekt domu Franek z garażem
Promocja ważna do
18-05-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa105.3 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Niewielki, nowoczesny dom jednorodzinny z poddaszem użytkowym i przybudowanym garażem, dla 4 osobowej rodziny. Nieskomplikowana bryła, pozwoli na znaczne obniżenie kosztów budowy (prostokątny obrys domu oraz dach dwuspadowy). Zadbano o prosty rozdział strefy prywatnej zlokalizowanej na poddaszu, od strefy dziennej - użytkowej umieszczonej na parterze. Na parterze w części wejściowej zaprojektowano wiatrołap. Po przejściu z wiatrołapu trafiamy do holu, który został pomyślany jako punkt centralny dolnej kondygnacji. Kolejno wokół niego mamy rozmieszczoną: klatkę schodową prowadzącą na poddasze. Pod klatką jest umieszczone przejście do garażu, w którym znajduje się kotłownia. Wokół holu zaprojektowano również łazienkę, kuchnia oraz salon z kominkiem i wyjściem na taras. Realizując funkcjonalność strefy prywatnej, na poddaszu zaprojektowano trzy sypialnie. Wszystkie sypialnie i wspólna łazienka są dostępne z niedużego, ale wystarczającego holu połączonego z klatką schodową, który posiada wyjście na taras nad garażem. Wyjście na taras posiada również największa sypialnia.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: porotherm+styropian termo organika
ściany wewnętrzne: porotherm, g-k
rodzaj stropu: teriva
elewacje: tynk strukturalny, okładzina klinkierowa, okładzina drewniana
pokrycie dachu: blacha na rąbek stojący
Rzuty

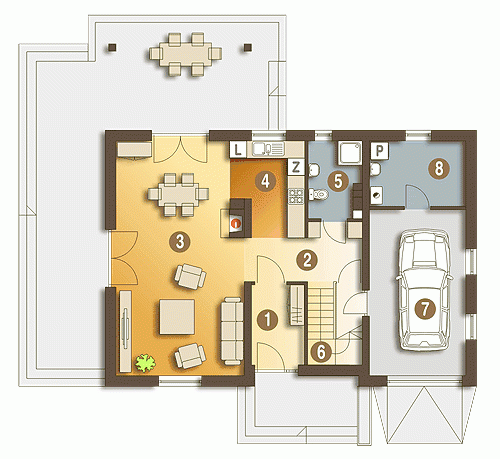

Parter
- m²
- 1. Wiatrołap5
- 2. Hol6.7
- 3. Salon + Jadalnia34.8
- 4. Kuchnia7.6
- 5. Łazienka4.6
- 6. Schody5.4
- 7. Garaż*19.1
- 8. Kotłownia*7.5

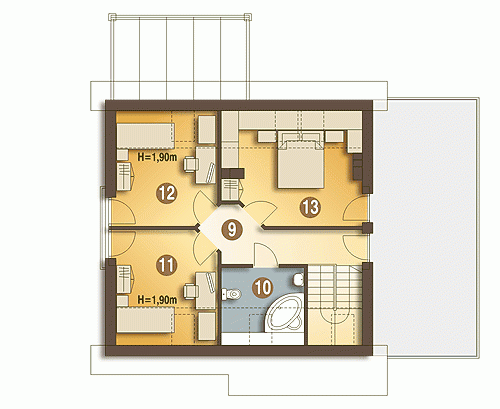

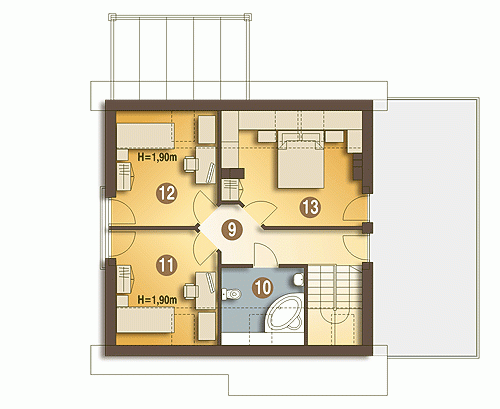

Piętro
- m²
- 9. Hol7.4
- 10. Łazienka4.2
- 11. Sypialnia9.4
- 12. Sypialnia9.4
- 13. Sypialnia12
Przekrój
- m
- Wysokość parteru2.7
- Wysokość poddasza2.6

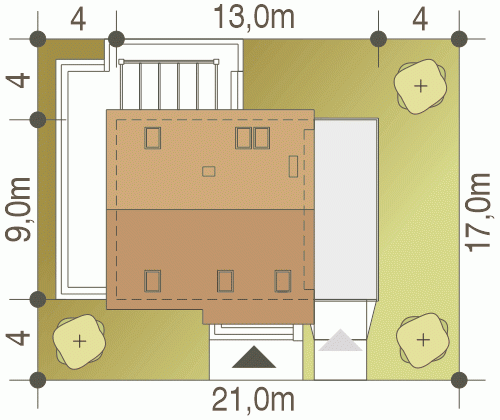

Usytuowanie na działce
Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa105.3 m²
- Powierzchnia zabudowy115.5 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Powierzchnia dachu138.5 m²
- Kubatura516.5 m³
- Długość domu9 m
- Szerokość domu13 m
- Wysokość domu8.2 m
- Minimalne wymiary działki17 x 21m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
Dodatki
Bezpłatne dodatki
Zestaw umów
Zmiany w projekcie
Tablica budowy
Dziennik budowy
Płatne dodatki
Kosztorys - stan wykończony
390 zł
Projekt wentylacji mechanicznej
750 zł
