Cypisek 2

4 240 zł

Projekt domu Cypisek 2

Autor projektu:MG Projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 240 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa79.66 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneNie
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt domu Cypisek 2 to powiększona wersja projektu Cypisek. Parterowy dom dla 4-osobowej rodziny, przekryty prostym, dwuspadowym dachem, z nieużytkowym strychem, który można zaadaptować na poddasze. Elewacja frontowa domu została  urozmaicona narożnym podcieniem wejściowym, oraz zadaszonym wykuszem kuchni. Elewację ogrodową wzbogacają szerokie drzwi wyjściowe z salonu na taras, oraz podcień nad częścią tarasu. Cała bryła budynku - choć prosta, została ciekawie skomponowana. Tradycyjne dachy łączą się tutaj z nowoczesnym detalem i materiałami. Wnętrze parteru w domku Cypisek 2  podzielono na część dzienną i nocną - z trzema sypialniami i łazienką. W części dziennej zaprojektowano salon z narożnym kominkiem i wygodną kuchnię z kącikiem jadalnym w wykuszu. Schodki z holu prowadzą na strych nieużytkowy, który można z łatwością można zaadaptować na dodatkowe poddasze. Dostępna jest także wersja projektu Cypisek 2 w odbiciu lustrzanym. Zapraszamy do zapoznania się z pełną ofertą pracowni MG Projekt: Cypisek, Cypisek 3, Cypisek 4.


Konstrukcja

  • Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
  • StropTeriva
  • Elewacjetynk cienkowarstwowy na styropianie
  • Pokrycie dachudachówka

Rzuty

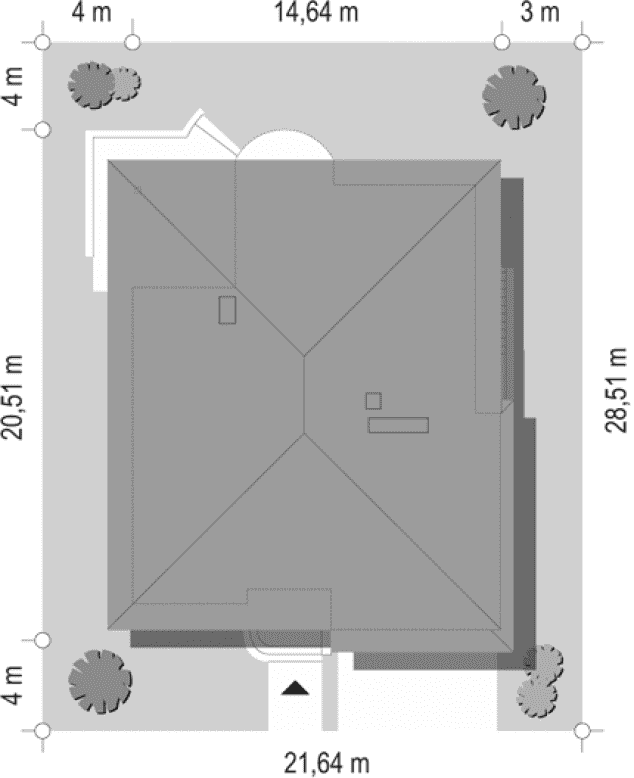

sytuacja

Rzut projektu Cypisek 2 - sytuacja

Dane techniczne

  • Powierzchnia użytkowa79.66 m²
  • Powierzchnia netto81.75 m²
  • Powierzchnia zabudowy104.71 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu157.22 m²
  • Kubatura544 m³
  • Długość domu9.83 m
  • Szerokość domu12.37 m
  • Wysokość domu6.39 m
  • Poddaszedo adaptacji
  • Minimalne wymiary działki17.83 x 20.37m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu30°

Koszty budowy

  • Stan surowy81105 zł
  • Stan surowy zamknięty112486 zł
  • Koszt wykończenia96212 zł
  • Koszt instalacji25691 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych.
  • Zmianę obrysu wewnętrznego ścian zewnętrznych.
  • Zmianę układu ścian wewnętrznych działowych.
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
  • Likwidację lub dodanie dowolnej ilości:
    • lukarn,
    • wykuszy,
    • podcieni,
    • balkonów,
    • loggii,
    • kolumn,
    • pilastrów,
    • ganków,
    • werand.
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
  • Zmianę rodzaju pokrycia dachowego.
  • Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
