- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa134.31 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Atrakcyjny dom o funkcjonalnie zaprojektowanym układzie pomieszczeń idealny dla dla cztero-, pięcioosobowej rodziny. Głównym pomieszczeniem parteru jest salon z kominkiem i aneksem kuchennym. Ponadto na parterze pokój przy wejściu, który może pełnić funkcję gabinetu, biura w domu bądź sypialni. Na poddaszu mieszczą się cztery duże sypialnie i łazienka. Jedna z sypialni posiada garderobę. Program domu uzupełnia garaż z kotłownią.Rzuty

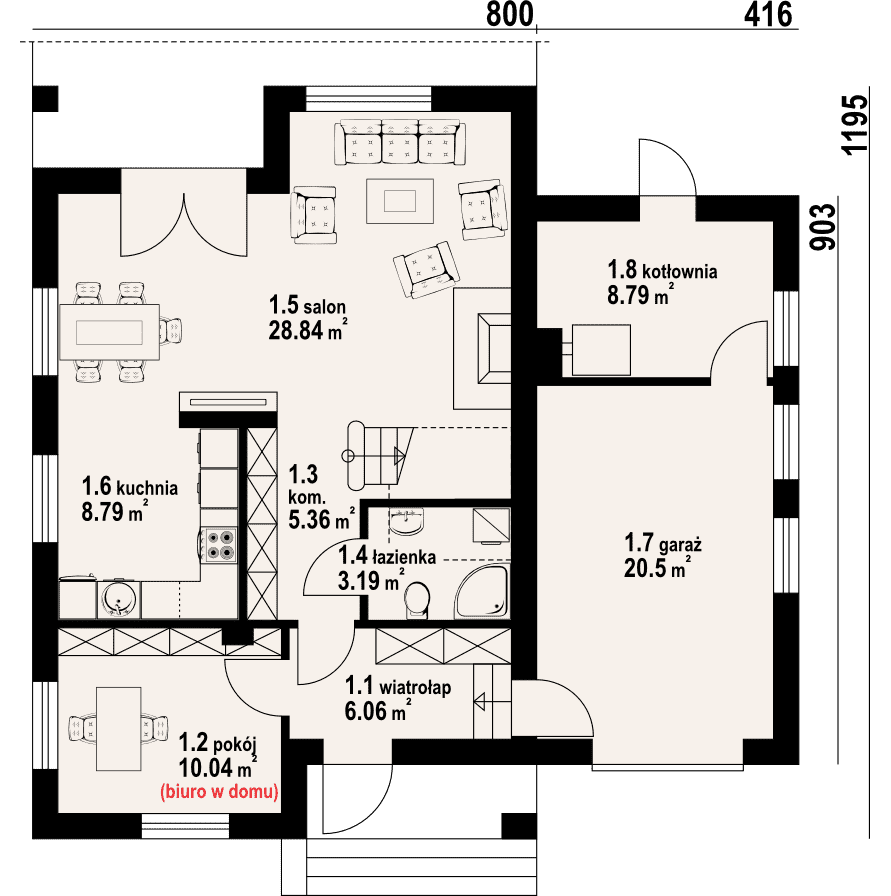

Parter
- 1.1 - wiatrołap6.06 m²
- 1.2 - pokój10.04 m²
- 1.3 - komunikacja5.36 m²
- 1.4 - łazienka3.19 m²
- 1.5 - salon28.84 m²
- 1.6 - kuchnia8.79 m²
- 1.7 - garaż20.5 m²
- 1.8 - kotłownia8.79 m²

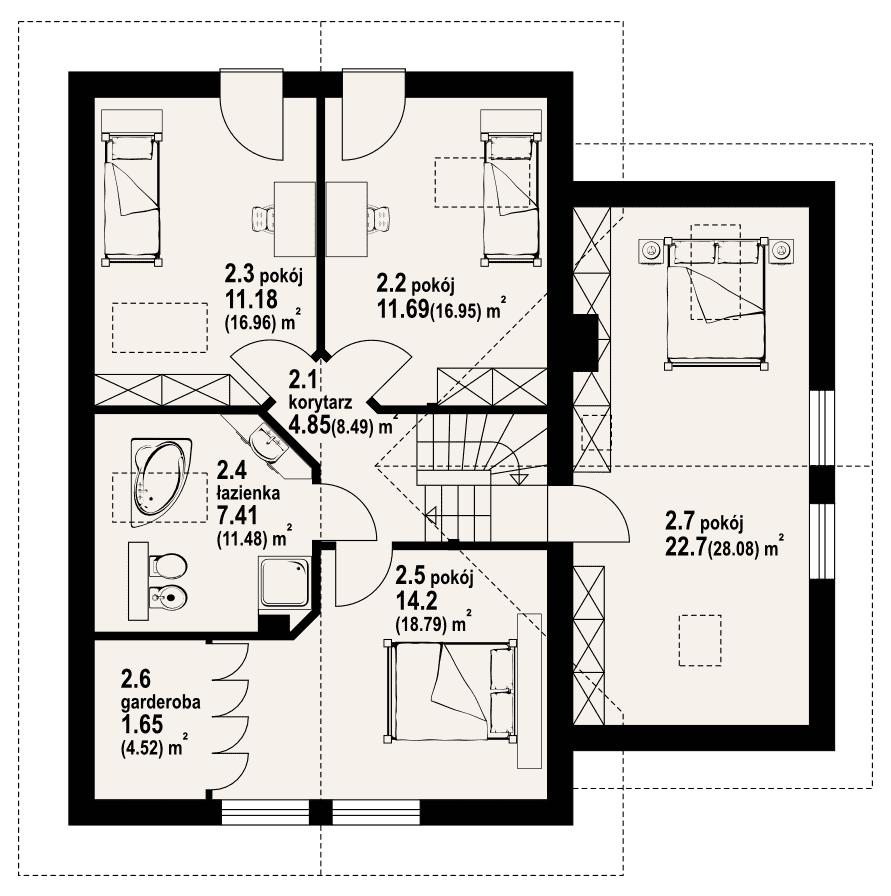

Poddasze
- 2.1 - korytarz4.85 m²
- 2.2 - pokój11.69 m²
- 2.3 - pokój11.18 m²
- 2.4 - łazienka7.41 m²
- 2.5 - pokój14.2 m²
- 2.6 - garderoba1.65 m²
- 2.7 - pokój22.7 m²

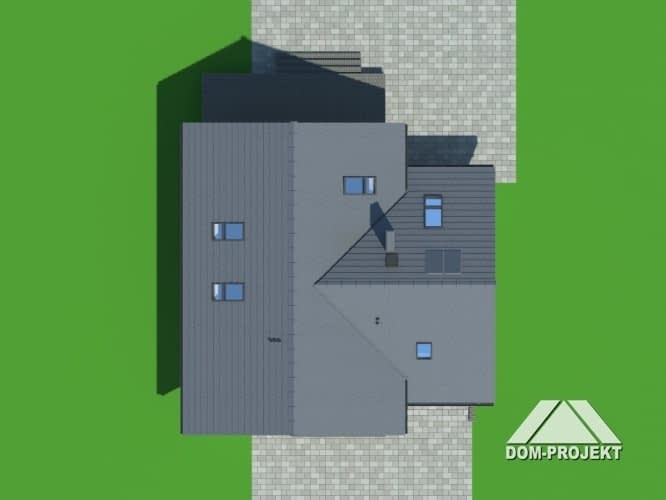

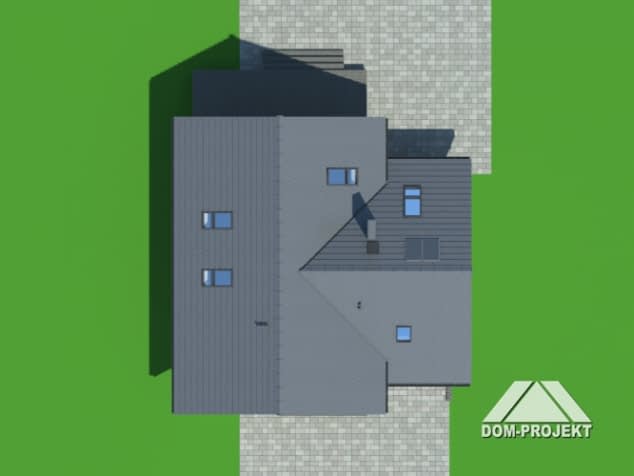

Sytuacja
Dane techniczne
- Powierzchnia użytkowa134.31 m²
- Powierzchnia netto201.38 m²
- Powierzchnia zabudowy133.16 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi6
- Powierzchnia dachu226.13 m²
- Kubatura624.52 m³
- Wysokość domu7.97 m
- Energia pierwotna20.09 kWh/m²/rok
- Minimalne wymiary działki20.16 x 19.95m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna
Koszty budowy
- Koszt budowy172548 zł
- Koszt wykończenia158509 zł
- Koszt instalacji81666 zł
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
