Projekt domu Granat 2 2G z garażem dwustanowiskowym

Name: Granat 2 2G z garażem dwustanowiskowym
Brand: Quattro Sp. z o.o.
SKU: granat-2-2g-z-garazem-dwustanowiskowym-2
Price: 4195.00 PLN
Availability: InStock

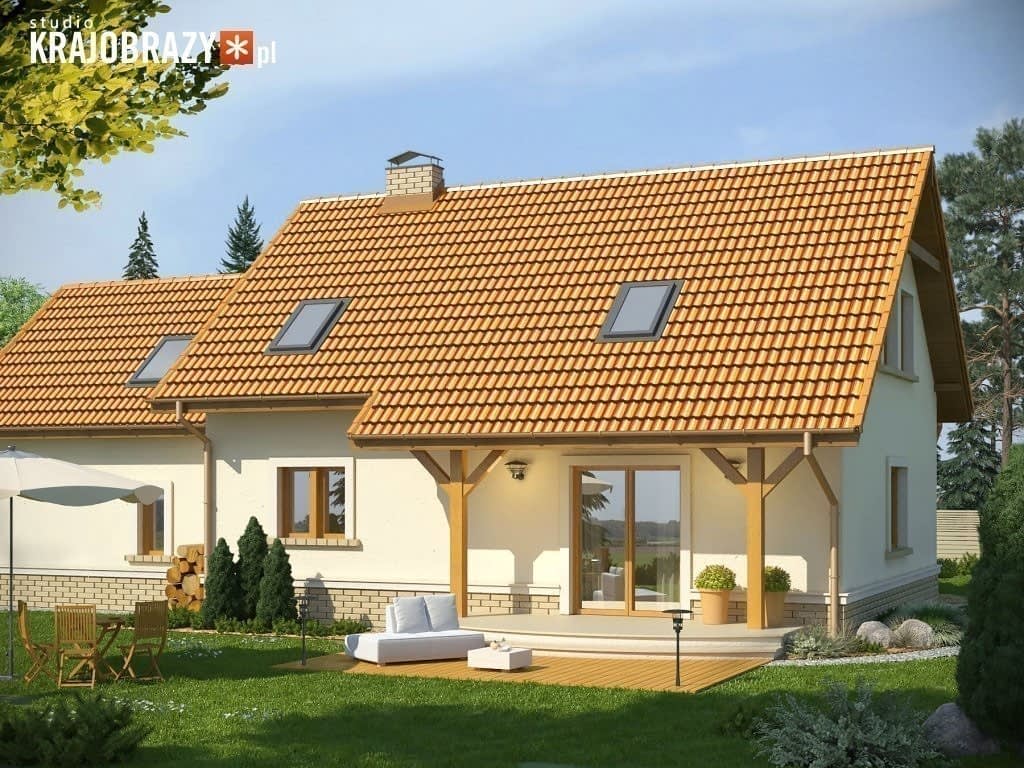

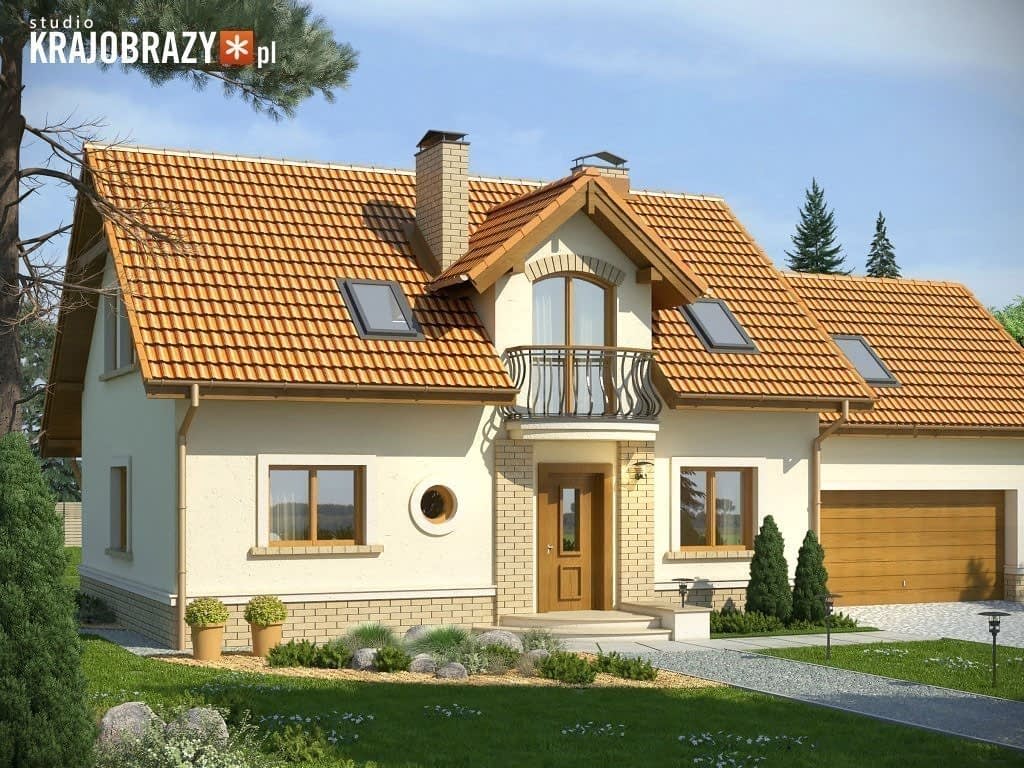

Granat 2 2G z garażem dwustanowiskowym - wizualizacja 2

Granat 2 2G z garażem dwustanowiskowym - wizualizacja 3

Granat 2 2G z garażem dwustanowiskowym - wizualizacja 4

Granat 2 2G z garażem dwustanowiskowym - wizualizacja 5

Granat 2 2G z garażem dwustanowiskowym - wizualizacja 6

Granat 2 2G z garażem dwustanowiskowym - wizualizacja 7

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 195 zł3 895 zł

Oszczędź: 300,00zł

Cena przed promocją: 4 195 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa136.4 m²
Kondygnacje
GarażDwustanowiskowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Projekt piętrowego domu Granat 2 2G z garażem na dwa samochody. Klasyczny budynek przykryty ekonomicznym dachem dwuspadowym. Na półokrągły taras prowadzi duże okno balkonowe, które doskonale doświetla pokój dzienny. Jasna elewacja domu idealnie pasuje do kontrastującego koloru dachówki, a cokoły i strefa wejściowa obłożone płytką klinkierową dodają mu uroku i ułatwią utrzymanie fasad w czystości. Powierzchnię parteru zajmuje salon z jadalnią oraz otwarta kuchnia ze spiżarnią, dodatkowy pokój z oknem od frontu idealny na gabinet, łazienka oraz pomieszczenie gospodarcze. Na poddaszu zaprojektowano 3 sypialnie, z czego największa z nich ma własną garderobę, a także dostępną z hallu łazienkę oraz pralnię i strych. Dokumentację można nabyć zarówno w wersji standardowej, jak i lustrzanej.

Rzuty

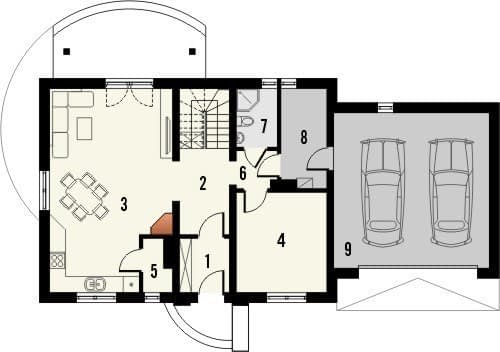

Parter

1. wiatrołap3.7
2. hall8
3. pokój dzienny z kuchnią31.8
4. pokój12.5
5. spiżarka2
6. hall 22.2
7. łazienka3.3
8. pom. gospodarcze6.1
9. garaż33.2

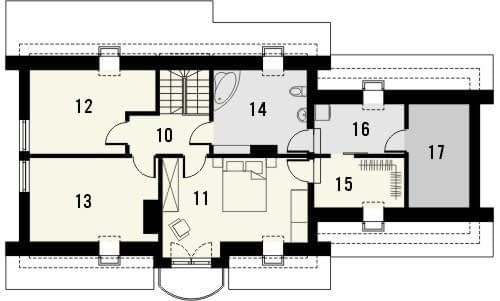

Piętro

10. hall6.5
11. pokój16.9
12. pokój11.2
13. pokój12.7
14. łazienka9.4
15. garderoba5.1
16. pralnia5

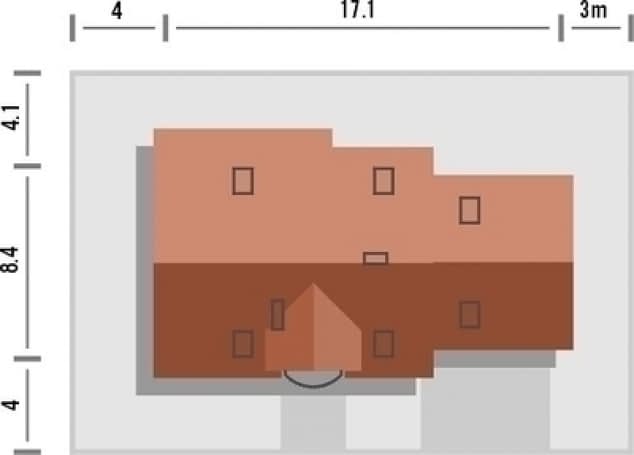

Rzut na działce

Dane techniczne

Powierzchnia użytkowa136.4 m²
Powierzchnia zabudowy138 m²
Kubatura760 m³
Wysokość domu8.01 m
Minimalne wymiary działki24.1 x 16.4m
GarażDwustanowiskowy
Kąt nach. dachu40°

Koszty budowy

Stan surowy164233 zł

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.

Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.

Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
