- Typ projektuBliźniak
- Powierzchnia użytkowa254.72 m²
- KondygnacjeParterowy, z poddaszem
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom dwulokalowy. Każdy lokal składa się z: dużego salonu z kominkiem i wyjściem na taras, aneksu kuchennego, łazienki, wiatrołapu, korytarza, garażu oraz kotłowni. Na piętrze: trzy pokoje, łazienka, komunikacja oraz pomieszczenie rekreacyjne nad garażem. Zwarta bryła budynku i dach dwuspadowy sprzyjają szybkiej i taniej budowie oraz niskim kosztom eksploatacji.Rzuty

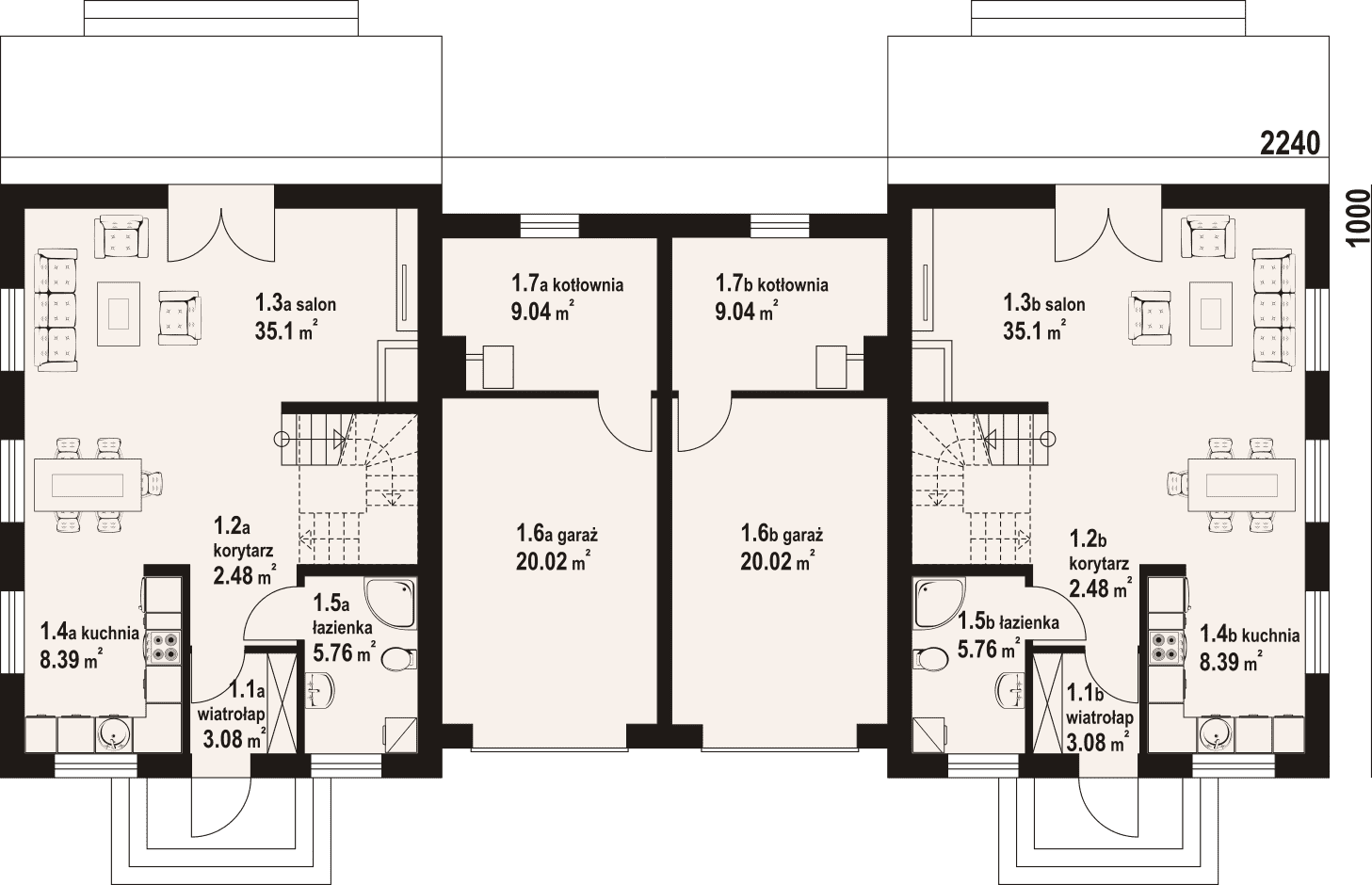

Parter
- 1.1 - wiatrołap3.08 m²
- 1.2 - korytarz2.48 m²
- 1.3 - salon35.1 m²
- 1.4 - kuchnia8.39 m²
- 1.5 - łazienka5.76 m²
- 1.6 - garaż20.02 m²
- 1.7 - kotłownia9.04 m²
- 1.8 - wiatrołap3.08 m²
- 1.9 - korytarz2.48 m²
- 1.1 - salon35.1 m²
- 1.11 - kuchnia8.39 m²
- 1.12 - łazienka5.76 m²
- 1.13 - garaż20.02 m²
- 1.14 - kotłownia9.04 m²

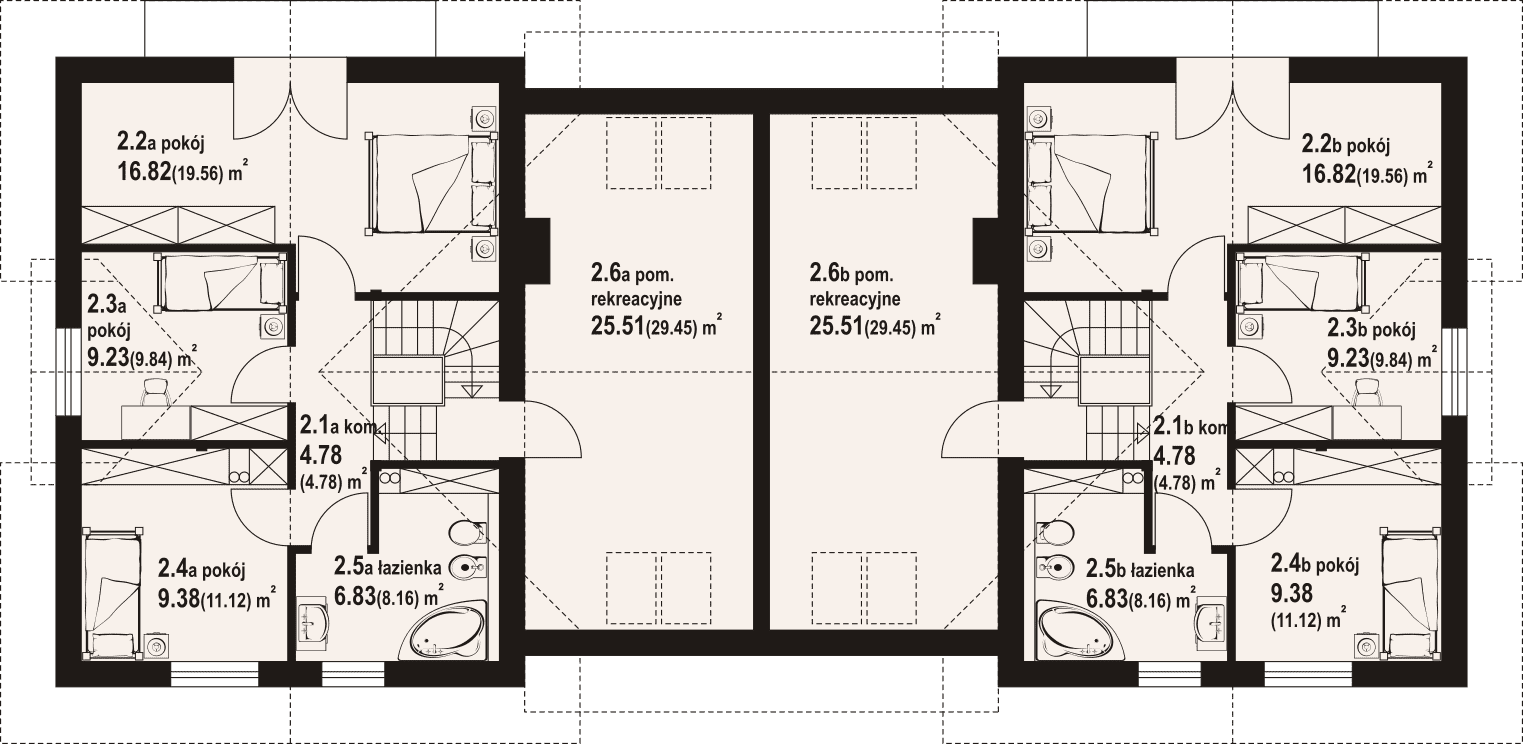

Poddasze
- 2.1 - komunikacja4.78 m²
- 2.2 - pokój16.82 m²
- 2.3 - pokój9.23 m²
- 2.4 - pokój9.38 m²
- 2.5 - łazienka6.83 m²
- 2.6 - pom.rekreacyjne25.51 m²
- 2.7 - komunikacja4.78 m²
- 2.8 - pokój16.82 m²
- 2.9 - pokój9.23 m²
- 2.1 - pokój9.38 m²
- 2.11 - łazienka6.83 m²
- 2.12 - pom.rekreacyjne25.51 m²

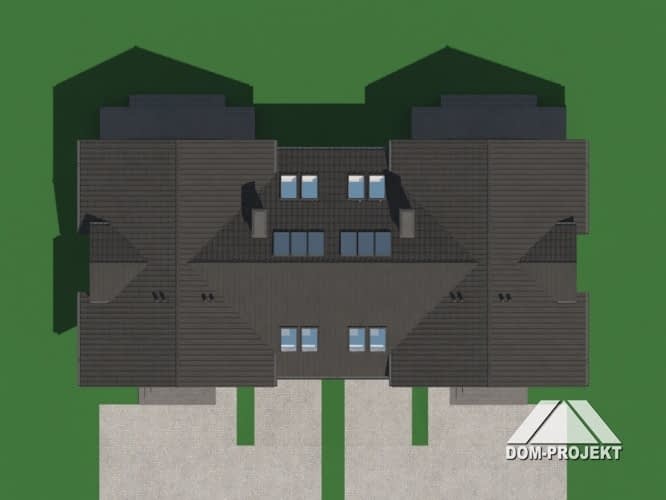

Sytuacja
Dane techniczne
- Powierzchnia użytkowa254.72 m²
- Powierzchnia netto341.82 m²
- Powierzchnia zabudowy216.48 m²
- KominekTak
- Liczba łazienek4
- Liczba pokoi8
- Powierzchnia dachu349 m²
- Kubatura1170.23 m³
- Wysokość domu7.97 m
- Energia pierwotna17.31 kWh/m²/rok
- Minimalne wymiary działki30.4 x 18m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
