- Typ projektuWolnostojący
- Powierzchnia użytkowa119.54 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu42°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu
Projekt praktycznego, ponadczasowego domu murowanego, z poddaszem użytkowym. Bardzo ekonomiczny, szybki w budowie. Na parterze znajduje się salon z kominkiem oraz wyjściem na taras, otwarta kuchnia ze spiżarką oraz pokój, łazienka i kotłownia, z własnym wejściem. Na poddaszu znajdują się trzy wygodne sypialnie, łazienka oraz garderoba. Prosta bryła, dach dwuspadowy oraz praktyczny układ funkcjonalny sprawiają, że taki dom będzie idealną inwestycją na przyszłość.Rzuty

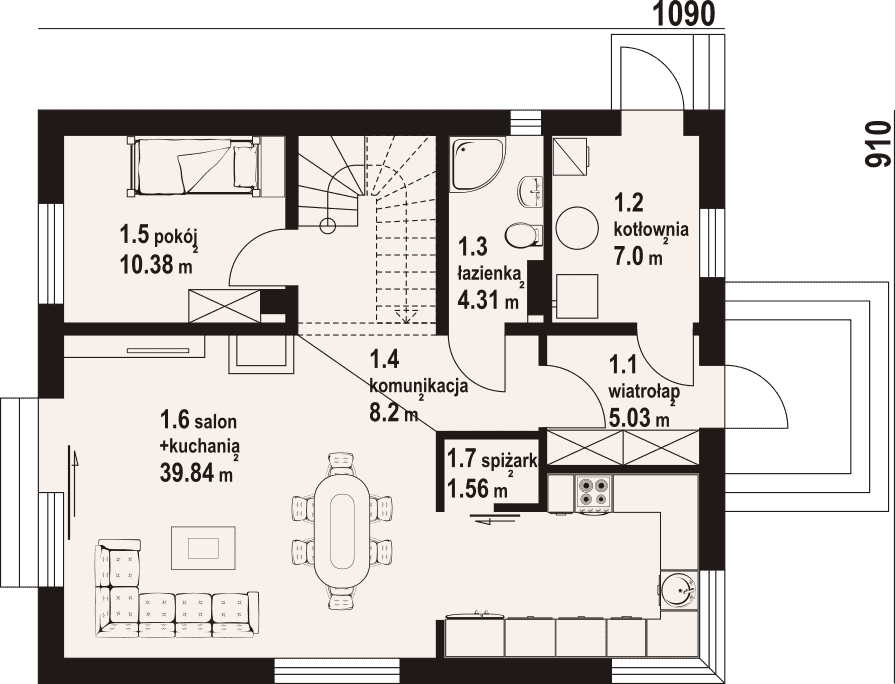

Parter
- 1.1 - wiatrołap5.03 m²
- 1.2 - kotłownia7 m²
- 1.3 - łazienka4.31 m²
- 1.4 - komunikacja8.2 m²
- 1.5 - pokój10.38 m²
- 1.6 - kuchnia, salon39.84 m²
- 1.7 - spiżarka1.56 m²

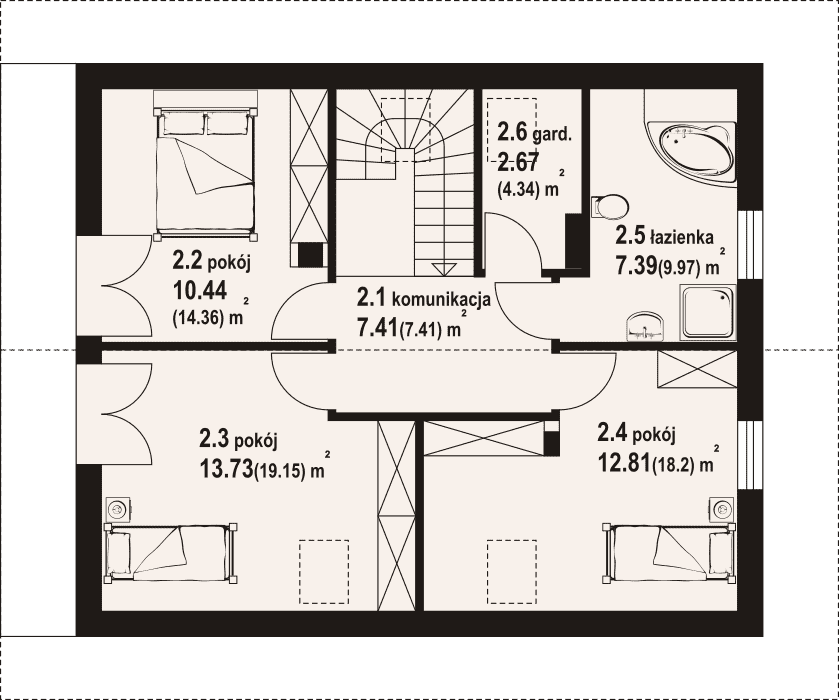

Poddasze
- 2.1 - komunikacja7.41 m²
- 2.2 - pokój10.44 m²
- 2.3 - pokój13.73 m²
- 2.4 - pokój12.81 m²
- 2.5 - łazienka7.39 m²
- 2.6 - garderoba2.67 m²
Sytuacja
Dane techniczne
- Powierzchnia użytkowa119.54 m²
- Powierzchnia netto152.7 m²
- Powierzchnia zabudowy99.19 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu198.66 m²
- Kubatura554.47 m³
- Wysokość domu8.77 m
- Minimalne wymiary działki18.9 x 18.1m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu42°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł gazowy
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Dodatkowy egzemplarz projektu
400 zł
