Projekt domu Hanka 3 wariant B

Name: Hanka 3 wariant B
Brand: MG Projekt
SKU: hanka-3-wariant-b
Price: 7740.00 PLN
Availability: InStock

Projekt domu Hanka 3 wariant B – wizualizacja od frontu

Projekt domu Hanka 3 wariant B – wizualizacja

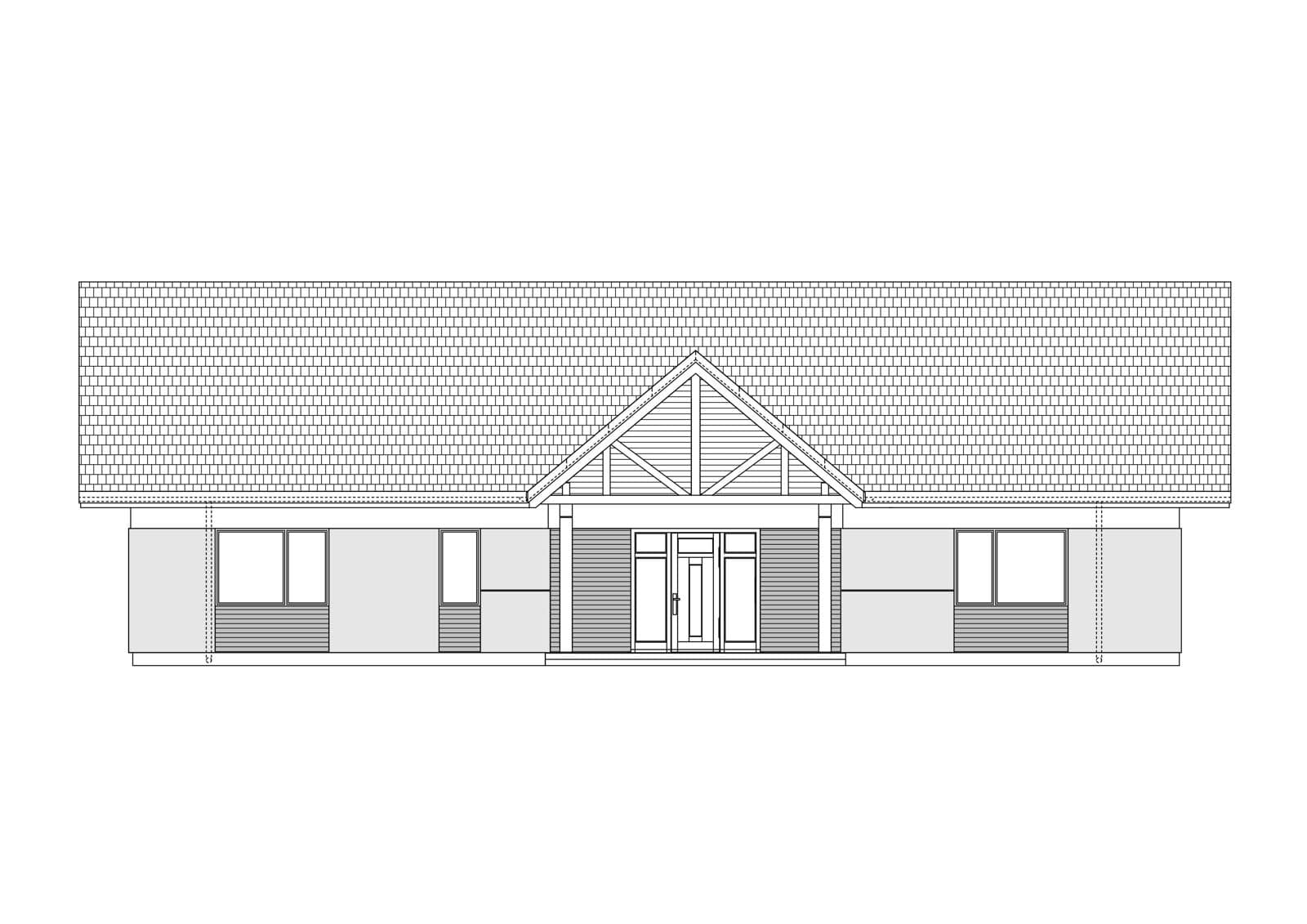

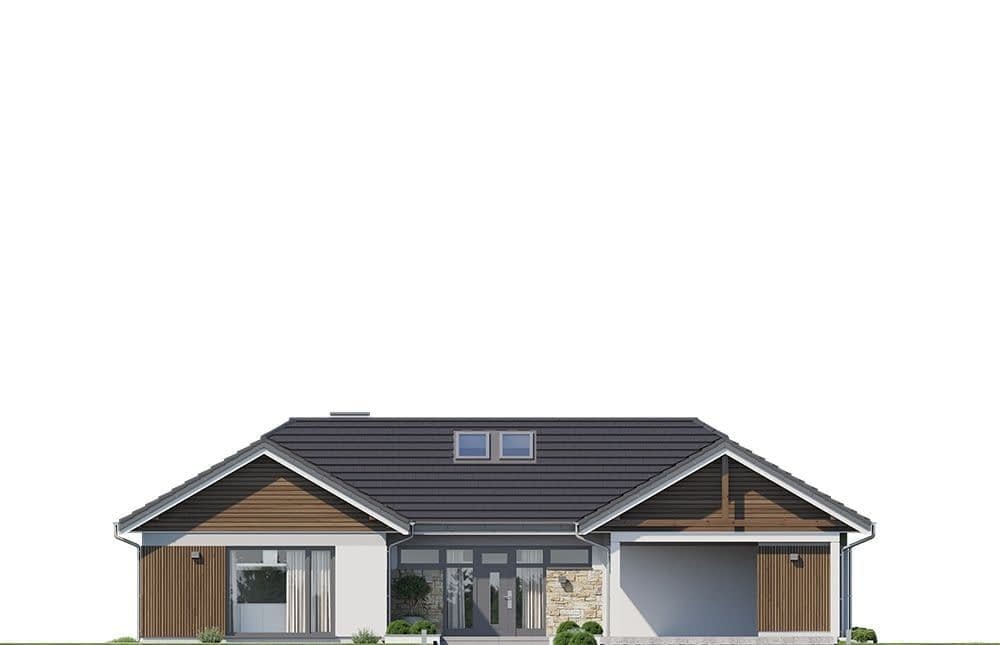

Projekt domu Hanka 3 wariant B – elewacja frontowa

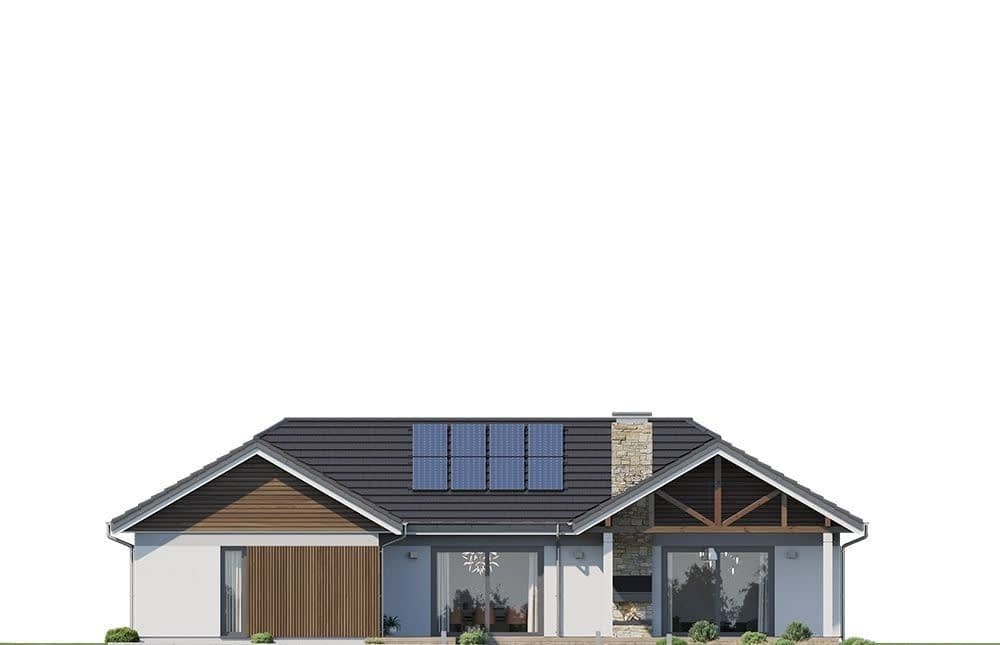

Projekt domu Hanka 3 wariant B – elewacja ogrodowa

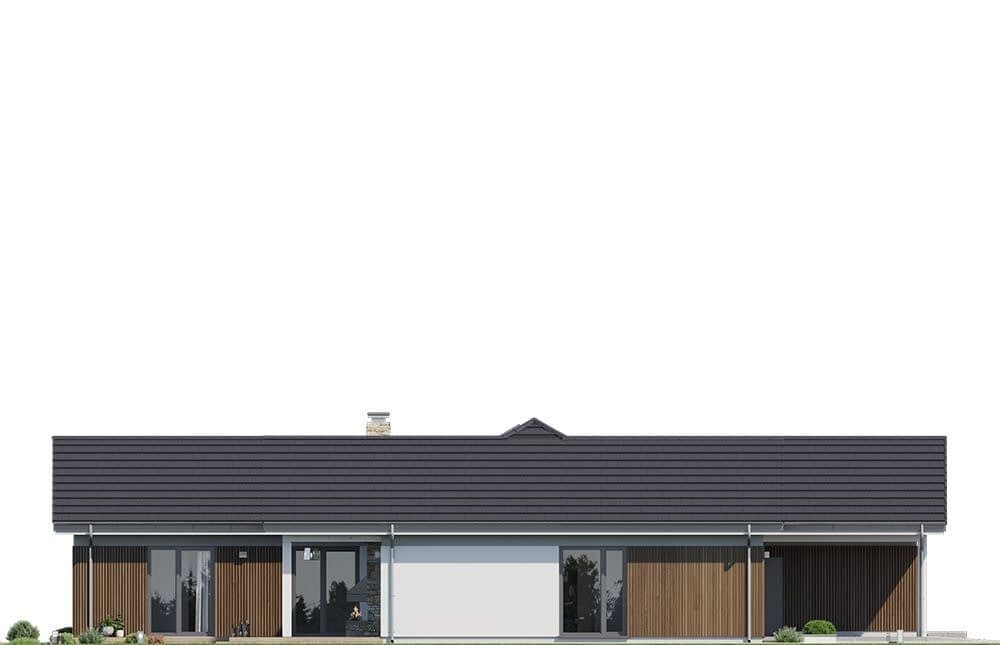

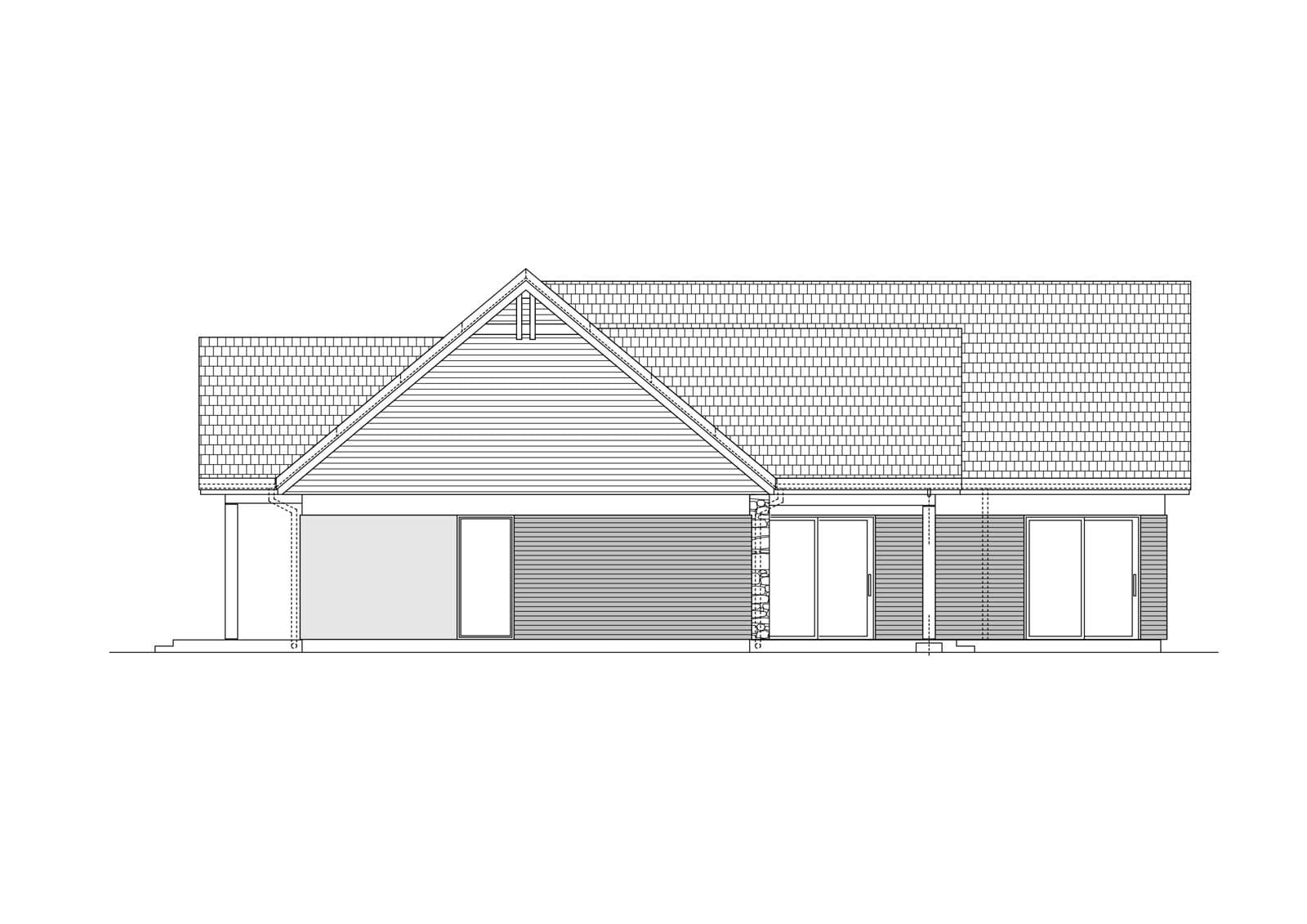

Projekt domu Hanka 3 wariant B – elewacja 1

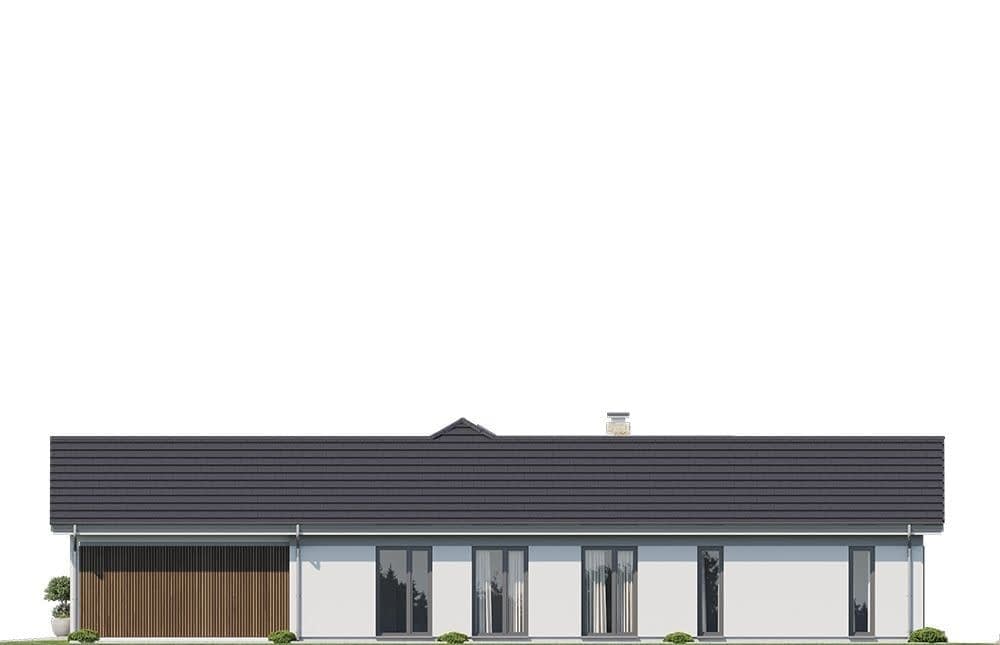

Projekt domu Hanka 3 wariant B – elewacja 2

Projekt domu Hanka 3 wariant B – widok bryły domu 1

Projekt domu Hanka 3 wariant B – widok bryły domu 2

Projekt domu Hanka 3 wariant B – widok bryły domu 3

Projekt domu Hanka 3 wariant B – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 740 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa187.97 m²
KondygnacjeParterowy
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Hanka 3 wariant B to lustrzane odbicie Hanki 3 z dachem 40°, wyższymi wnętrzami i nową sypialnią master – parterowy dom o powierzchni użytkowej 187,97 m².

Zmiany

Sypialnia master ma przechodnią biblioteczkę, osobną łazienkę i garderobę z wyjściem na strych. Pomieszczenia są wyższe, a ściany mają 25 cm grubości. Kuchnię skrócono, a okno w niej zmniejszono na rzecz szafek. Zrezygnowano z wiaty garażowej.

Parametry

Dom ma 4 pokoje, 3 łazienki i kominek. Dach dwuspadowy 40°, wysokość 7,16 m.

wymiary budynku: 20,00 × 18,00 m
minimalna działka: 28,34 × 24,74 m
powierzchnia zabudowy: 240 m²

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 333 tys. zł, roboty wykończeniowe ok. 430 tys. zł, instalacje ok. 118 tys. zł, a realizacja domu pod klucz ok. 763 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Chcesz sypialnię z własną biblioteczką? Zamów projekt domu Hanka 3 wariant B na wbudowie.pl.

Konstrukcja

Fundamenty: ławy fundamentowe

Ściany zewnętrzne: ściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy

Strop i konstrukcja dachu: wiązary prefabrykowane drewniane

Elewacje: tynk cienkowarstwowy na styropianie

Pokrycie dachu: dachówka/blachodachówka

Rzuty

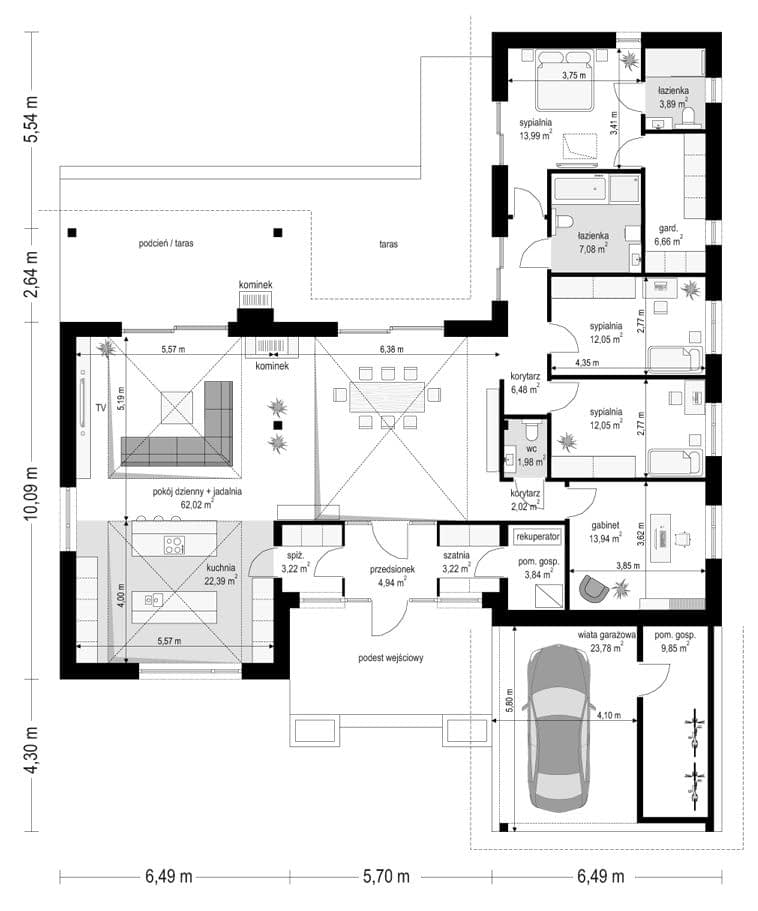

Parter

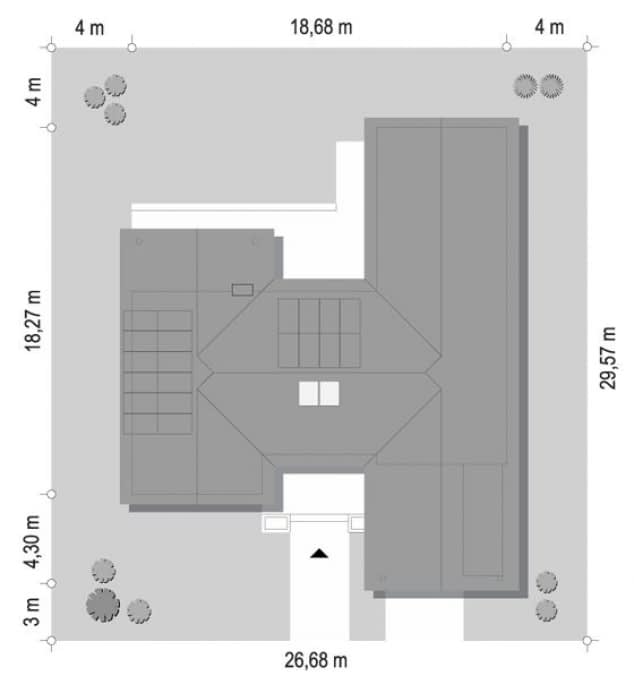

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa187.97 m²
Powierzchnia netto193.93 m²
Powierzchnia zabudowy240 m²
KominekTak
Liczba łazienek3
Liczba pokoi4
Powierzchnia dachu421.19 m²
Kubatura1 m³
Długość domu18 m
Szerokość domu20 m
Wysokość domu7.16 m
Poddaszestrych
Energia pierwotna55 kWh/m²/rok
Energia końcowa22.7 kWh/m²/rok
Minimalne wymiary działki24.74 x 28.34m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Instalacja grzewcza

EUco18.8 kwH/m²/rok

Koszty budowy

Stan surowy225242 zł
Stan surowy zamknięty332845 zł
Koszt wykończenia430255 zł
Koszt instalacji118089 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
