- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa193.61 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

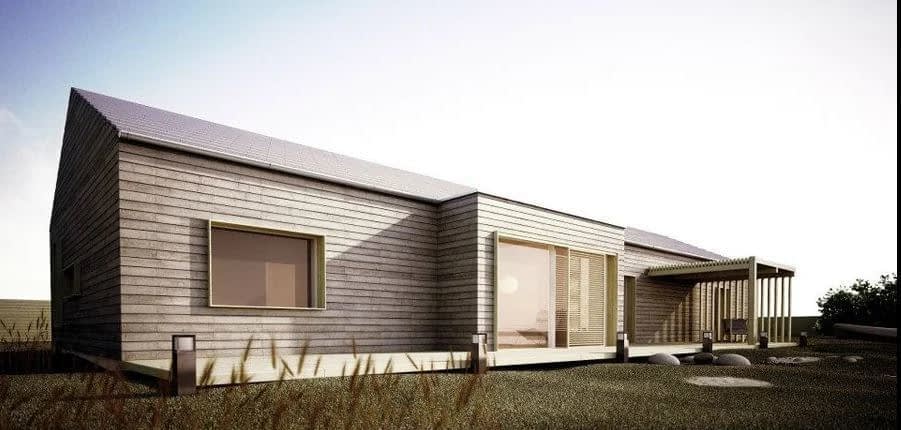

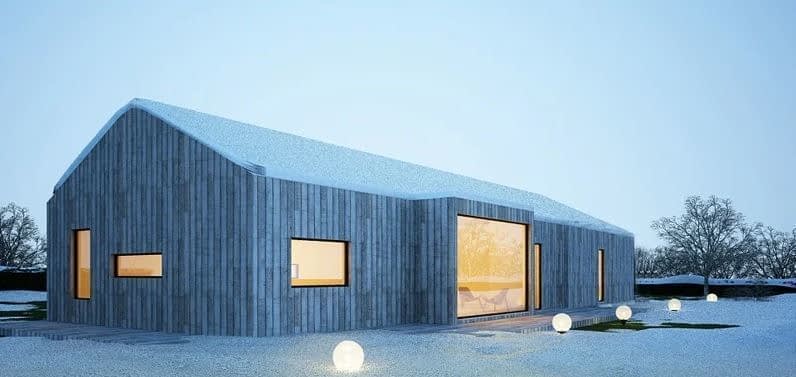

Projekt domu parterowego opartego na podstawowych założeniach stodoły. Bryła zaprojektowana na rzucie prostokąta, kryta dachem dwuspadowym o kącie nachylenia 25 stopni bezokapowym. Bryłę wzbogacono o wysunięte prostopadłościenne akcenty wjazdu do garażu od frontu oraz wyjścia z pokoju dziennego na taras od tyłu. u.
Centrum i dominantę domu stanowi jednoprzestrzenny, wysoki do dachu, z widocznymi dźwigarami drewnianymi konstrukcji dachu, pokój dzienny z kuchnią i jadalnią.
Układ funkcjonalny strefy mieszkalnej znacząco różni się od typowych, w których pokój dzienny stanowi wydzieloną od pozostałej funkcji powierzchnię. W HOUSE 26 pokój dzienny stanowi centrum, wokoło niego zaprojektowano pozostałe pomieszczenia mieszkalne tzw. części nocnej lub prywatnej oraz pomocnicze, jednocześnie spełniając warunek ich intymności, nie wymaganej dla pełnej życia części dziennej.
Przestrzeń pokoju dziennego z kuchnią wydzieloną dużą wyspą ograniczona została od strony wejściowej pomieszczeniami pomocniczymi: spiżarnią i łazienką oraz sypialnią główną. Z przeciwległej strony zaprojektowano schowane za małym korytarzem dwa pokoje, z założenia, dziecinne i łazienkę.
W części wejściowej budynku zaprojektowano duży przestronny garaż dwustanowiskowy z dwoma pomieszczeniami gospodarczymi, w tym jedno to kotłownia. Powierzchnia komunikacji w tym projekcie domu została ograniczona do niezbędnego minimum, dom jest komfortowy a dzięki prostej konstrukcji i prefabrykowanej konstrukcji dachu nie jest drogi w budowie.
Rzuty

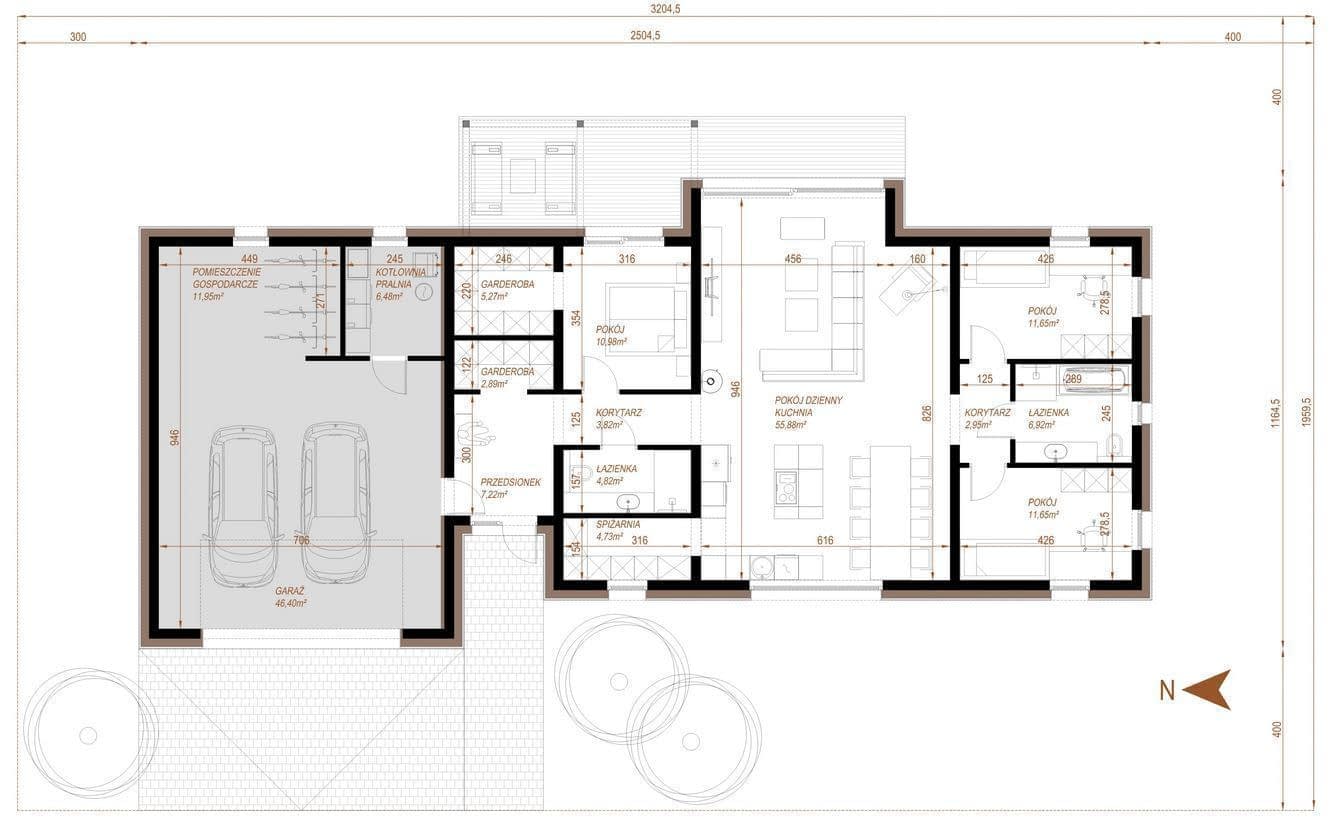

Rzut parteru
Dane techniczne
- Powierzchnia użytkowa193.61 m²
- Powierzchnia zabudowy247.8 m²
- Liczba łazienek2
- Liczba pokoi4
- Długość domu11.64 m
- Szerokość domu25.05 m
- Wysokość domu5.65 m
- Minimalne wymiary działki19.64 x 32.05m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Projekt budowlany - zawartość dokumentacji.
PROJEKT ARCHITEKTONICZNO - BUDOWLANY
- część opisowa projektu architektoniczno – budowlanego
- analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło
- rysunki elewacji z opisem materiałów wykończeniowych
- rzuty kondygnacji
- rzut dachu
- przekroje wraz z opisem przegród budowlanych
PROJEKT TECHNICZNY - ARCHITEKTURA
- część opisowa projektu technicznego architektury
- uszczegółowione rysunki elewacji z opisem materiałów wykończeniowych
- uszczegółowione rzuty kondygnacji
- rzut dachu
- uszczegółowione przekroje wraz z opisem przegród budowlanych
- zestawienie stolarki okiennej
PROJEKT TECHNICZNY - KONSTRUKCJA
- część opisowa projektu technicznego konstrukcji
- rzut ław fundamentowych/płyty fundamentowej z zestawieniem stali zbrojeniowej
- rysunki wykonawcze elementów konstrukcyjnych w technologii opracowania projektu
- zestawienie stali zbrojeniowej dla budynku oraz poszczególnych elementów
- zestawienie drewna konstrukcyjnego
- zestawienie materiałów konstrukcyjnych dla technologii budowy, w której został opracowany projekt (dotyczy wybranych projektów w technologiach prefabrykowanych)
PROJEKT TECHNICZNY - INSTALACJE SANITARNE
- projektowana charakterystyka energetyczna budynku
- instalacja wodociągowo – kanalizacyjna:
- opis techniczny;
- rzuty kondygnacji – instalacja wodociągowo – kanalizacyjna
- instalacja centralnego ogrzewania:
- opis techniczny;
- rzuty poszczególnych kondygnacji – instalacja centralnego ogrzewania z ogrzewaniem podłogowym, rozstawem rur zapotrzebowaniem pomieszczenia na energię cieplną oraz rozmieszczeniem grzejników c.o. w pomieszczeniach technicznych i gospodarczych
- instalacja wentylacji mechanicznej z odzyskiem ciepła (w standardzie dokumentacji):
- opis techniczny;
- projekt wentylacji mechanicznej z odzyskiem ciepła z trasami instalacji oraz rozmieszczeniem anemostatów oraz wydajnością nawiewu / wywiewu
PROJEKT TECHNICZNY - INSTALACJE ELEKTRYCZNE
- część opisowa projektu technicznego instalacji elektrycznych;
- schemat rozdzielnicy głównej
- rzut fundamentów – instalacja uziemienia odgromowego
- rzuty kondygnacji z instalacją elektryczną oświetlenia i gniazd wtykowych
- rzut dachu – instalacja odgromowa
Autor projektu upoważnia bezterminowo projektantów posiadających wystarczające [w odniesieniu do zakresu i przeznaczenia projektu] i wymagane przepisami uprawnienia, działających z wyboru Inwestora, do wprowadzenia zmian i włączenie ich w skład pełnej dokumentacji projektu architektoniczno-budowlanego, podpisywanej przez tego projektanta [adaptacji projektu]. Autor projektu upoważnia projektantów, o których mowa powyżej do dokonywania przez tych projektantów i na ich odpowiedzialność następujących zmian w projekcie:
- realizacji budynku w lustrzanym odbiciu;
- zmiana materiałów budowlanych elementów konstrukcyjnych budynku tj. fundamenty, ściany, stropy, schody, więźba dachowa pod warunkiem zachowania bezpieczeństwa konstru
- zmiana usytuowania wewnętrznych ścian konstrucyjnych i niekonstrukcyjnych pod warunkiem zachowania bezpieczeństwa konstrukcji;
- zmiana wymiarów zewnętrznych budynku w zakresie 5%;
- zmiana kąta nachylenia dachu w zakresie 5%;
- podpiwniczenie budynku w całości lub części;
- zmiana usytuowania i geometrii schodów wewnętrznych;
- zmiana usytuowania ścian działowych i wewnętrznych otworów drzwiowych;
- zmiana wewnętrznych instalacji saniatrnych i elektrycznych z dostosowaniem ich do warunków przyłączenia oraz aranżacji wnętrz;
- zmiana źródła ciepła oraz instalacji centralnego ogrzewania z dostosowaniem jej do warunków przyłączenia, lokalnych możliwości oraz aranżacji wnętrz;
- zmiany sposobu wentylacji budynku, a w przypadku rezygnacji z realizacji instalacji wentylacji mechanicznej z odzyskiem ciepła wyraża się zgodę na doprojektowanie kominów wentylacyjnych;
