HOUSE 33

4 840 zł

Projekt domu HOUSE 33

Autor projektu:MajchrzakPP
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 840 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa193.61 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacji7 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

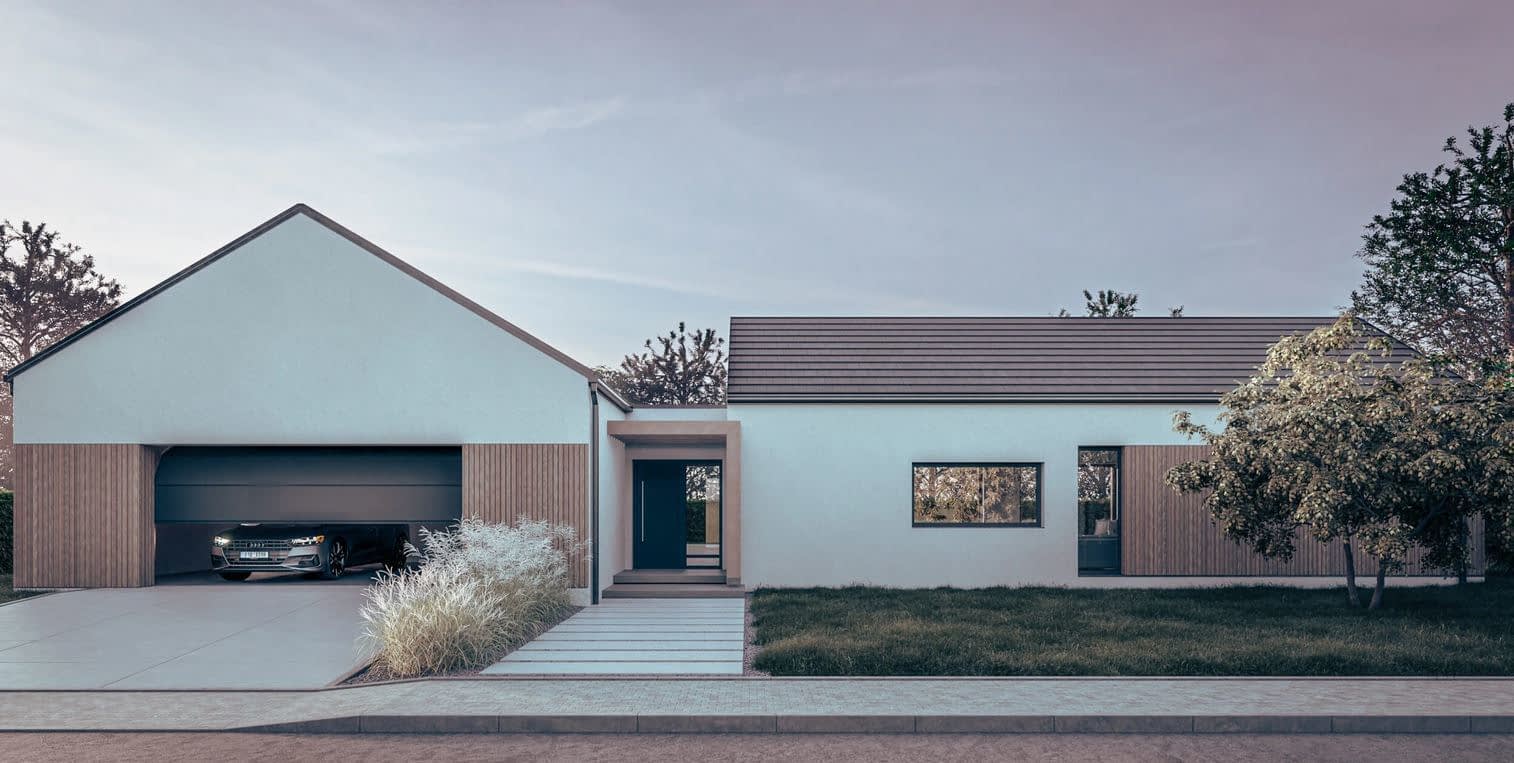

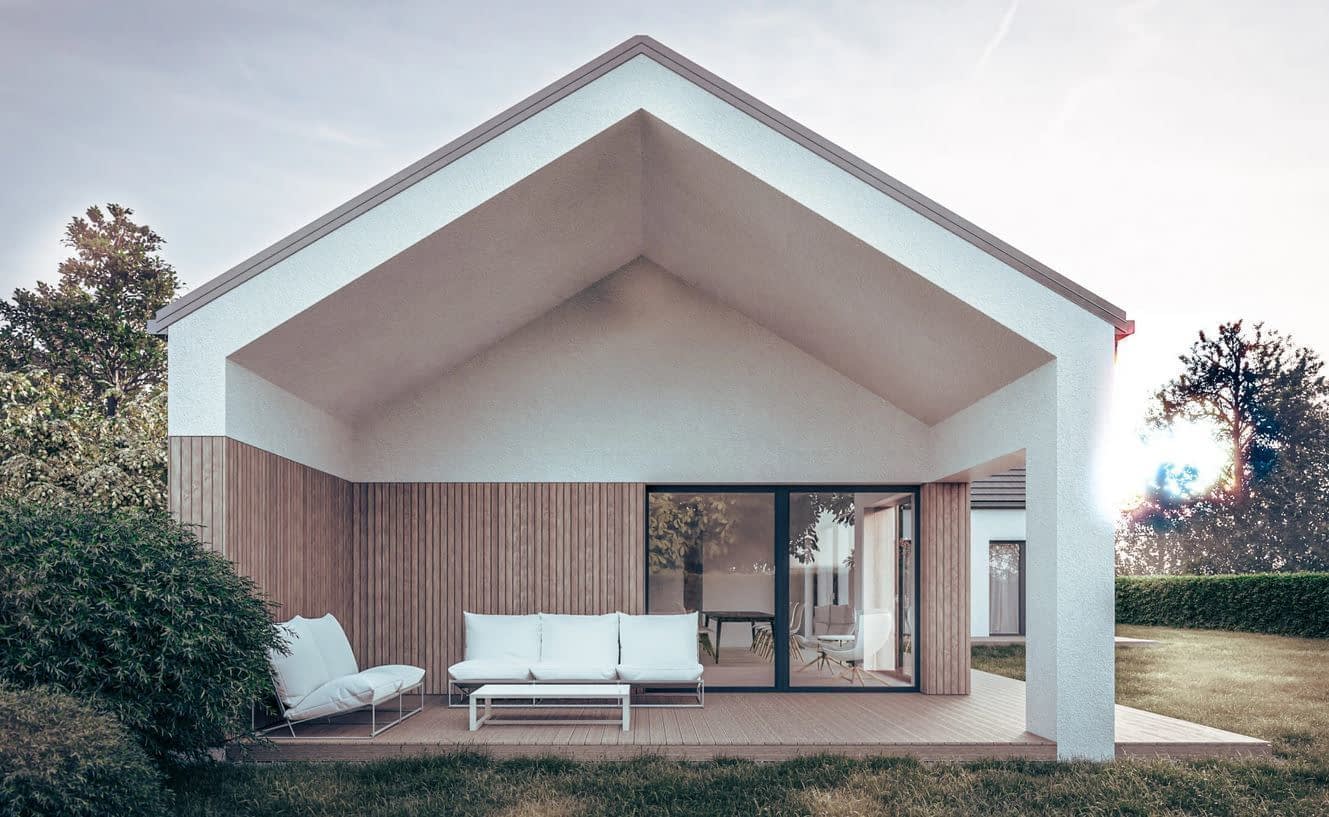

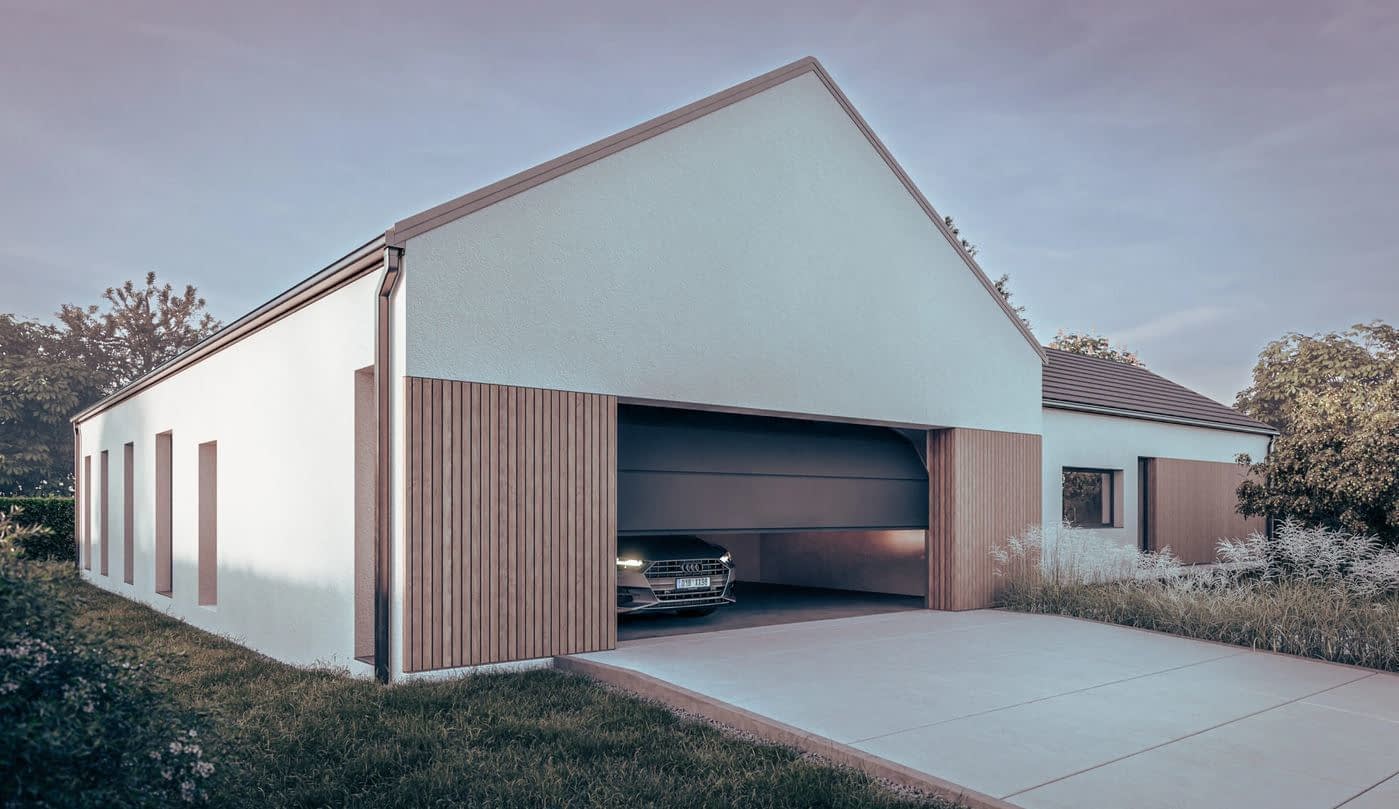

Cechą charakterystyczną budynku jest kompozycja dwóch brył założona na rzucie prostokąta, krytych dachem dwuspadowym, stanowiąca odniesienie do zawsze aktualnej tradycyjnej formy we współczesnym wydaniu podkreśloną materiałami wykończeniowymi elewacji, dużymi szkleniami części dziennej oraz niebanalną formą zadaszenia tarasu powstałą z przedłużenia dachu.

Wnętrze budynku zaprojektowane z zasadą strefowania podzielone zostało w poziomie parteru na dwie powierzchnie. Centralnie usytuowane wejście łączące obie bryły podkreśla podział funkcjonalny. Bryła lewa usytuowana ścianą szczytową podporządkowana jest funkcji pomocniczej i nocnej. Od frontu zaprojektowano duży garaż dwustanowiskowy, za którym zlokalizowane są 2 pokoje, łazienki oraz sypialnia główna z garderobą i łazienką. Bryła prostopadła to przestrzenny wysoki pokój dzienny z kuchnią i jadalnią zakończony dużym zadaszonym tarasem.
układ brył założony na literze L tworzy naturalny wewnętrzny ogród uzupełniający funkcję mieszkalną i rekreacyjną domu.

Rzuty

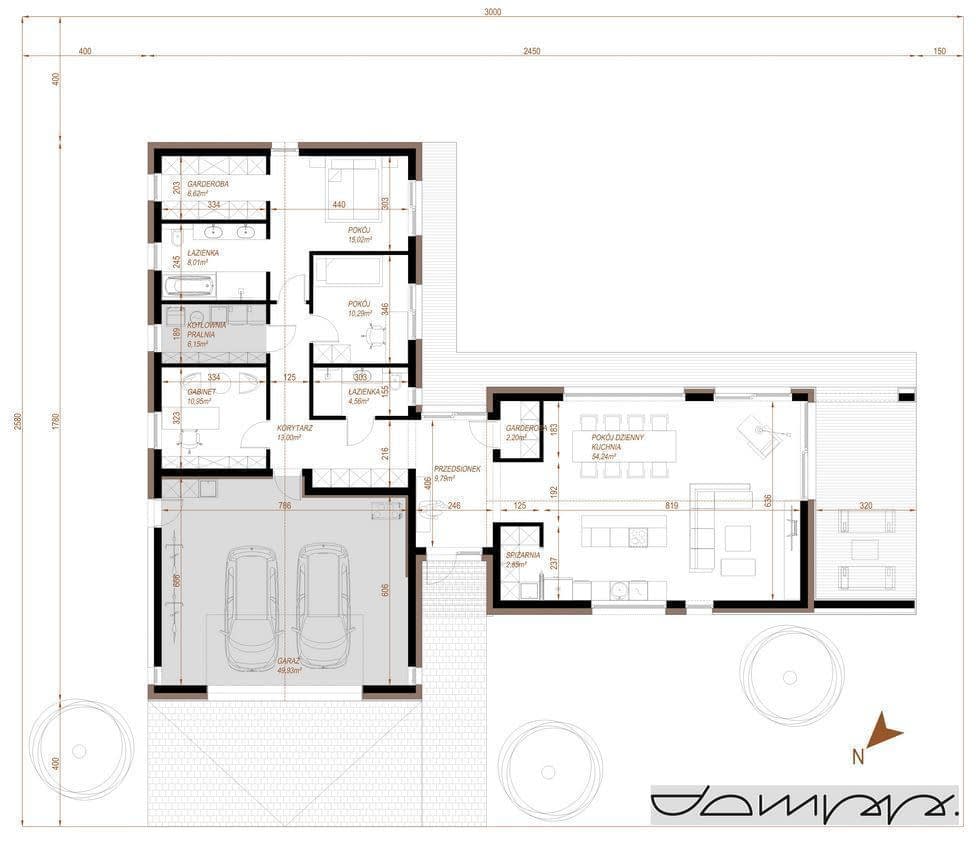

Rzut parteru

Rzut projektu HOUSE 33 - Rzut parteru

Dane techniczne

  • Powierzchnia użytkowa193.61 m²
  • Powierzchnia zabudowy265.75 m²
  • Liczba pokoi4
  • Długość domu17.8 m
  • Szerokość domu24.5 m
  • Wysokość domu6.055 m
  • Minimalne wymiary działki25.8 x 30m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Projekt budowlany - zawartość dokumentacji.

PROJEKT ARCHITEKTONICZNO - BUDOWLANY

  • część opisowa projektu architektoniczno – budowlanego
  • analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło
  • rysunki elewacji z opisem materiałów wykończeniowych
  • rzuty kondygnacji
  • rzut dachu
  • przekroje wraz z opisem przegród budowlanych

PROJEKT TECHNICZNY - ARCHITEKTURA

  • część opisowa projektu technicznego architektury
  • uszczegółowione rysunki elewacji z opisem materiałów wykończeniowych
  • uszczegółowione rzuty kondygnacji
  • rzut dachu
  • uszczegółowione przekroje wraz z opisem przegród budowlanych
  • zestawienie stolarki okiennej

PROJEKT TECHNICZNY - KONSTRUKCJA

  • część opisowa projektu technicznego konstrukcji
  • rzut ław fundamentowych/płyty fundamentowej z zestawieniem stali zbrojeniowej
  • rysunki wykonawcze elementów konstrukcyjnych w technologii opracowania projektu
  • zestawienie stali zbrojeniowej dla budynku oraz poszczególnych elementów
  • zestawienie drewna konstrukcyjnego
  • zestawienie materiałów konstrukcyjnych dla technologii budowy, w której został opracowany projekt (dotyczy wybranych projektów w technologiach prefabrykowanych)

PROJEKT TECHNICZNY - INSTALACJE SANITARNE

  • projektowana charakterystyka energetyczna budynku
  • instalacja wodociągowo – kanalizacyjna:
  • opis techniczny;
  • rzuty kondygnacji – instalacja wodociągowo – kanalizacyjna
  • instalacja centralnego ogrzewania:
  • opis techniczny;
  • rzuty poszczególnych kondygnacji – instalacja centralnego ogrzewania z ogrzewaniem podłogowym, rozstawem rur zapotrzebowaniem pomieszczenia na energię cieplną oraz rozmieszczeniem grzejników c.o. w pomieszczeniach technicznych i gospodarczych
  • instalacja wentylacji mechanicznej z odzyskiem ciepła (w standardzie dokumentacji):
  • opis techniczny;
  • projekt wentylacji mechanicznej z odzyskiem ciepła z trasami instalacji oraz rozmieszczeniem anemostatów oraz wydajnością nawiewu / wywiewu

PROJEKT TECHNICZNY - INSTALACJE ELEKTRYCZNE

  • część opisowa projektu technicznego instalacji elektrycznych;
  • schemat rozdzielnicy głównej
  • rzut fundamentów – instalacja uziemienia odgromowego
  • rzuty kondygnacji z instalacją elektryczną oświetlenia i gniazd wtykowych
  • rzut dachu – instalacja odgromowa

Autor projektu upoważnia bezterminowo projektantów posiadających wystarczające [w odniesieniu do zakresu i przeznaczenia projektu] i wymagane przepisami uprawnienia, działających z wyboru Inwestora, do wprowadzenia zmian i włączenie ich w skład pełnej dokumentacji projektu architektoniczno-budowlanego, podpisywanej przez tego projektanta [adaptacji projektu]. Autor projektu upoważnia projektantów, o których mowa powyżej do dokonywania przez tych projektantów i na ich odpowiedzialność następujących zmian w projekcie:

  • realizacji budynku w lustrzanym odbiciu;
  • zmiana materiałów budowlanych elementów konstrukcyjnych budynku tj. fundamenty, ściany, stropy, schody, więźba dachowa pod warunkiem zachowania bezpieczeństwa konstru
  • zmiana usytuowania wewnętrznych ścian konstrucyjnych i niekonstrukcyjnych pod warunkiem zachowania bezpieczeństwa konstrukcji;
  • zmiana wymiarów zewnętrznych budynku w zakresie 5%;
  • zmiana kąta nachylenia dachu w zakresie 5%;
  • podpiwniczenie budynku w całości lub części;
  • zmiana usytuowania i geometrii schodów wewnętrznych;
  • zmiana usytuowania ścian działowych i wewnętrznych otworów drzwiowych;
  • zmiana wewnętrznych instalacji saniatrnych i elektrycznych z dostosowaniem ich do warunków przyłączenia oraz aranżacji wnętrz;
  • zmiana źródła ciepła oraz instalacji centralnego ogrzewania z dostosowaniem jej do warunków przyłączenia, lokalnych możliwości oraz aranżacji wnętrz;
  • zmiany sposobu wentylacji budynku, a w przypadku rezygnacji z realizacji instalacji wentylacji mechanicznej z odzyskiem ciepła wyraża się zgodę na doprojektowanie kominów wentylacyjnych;

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy
