Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

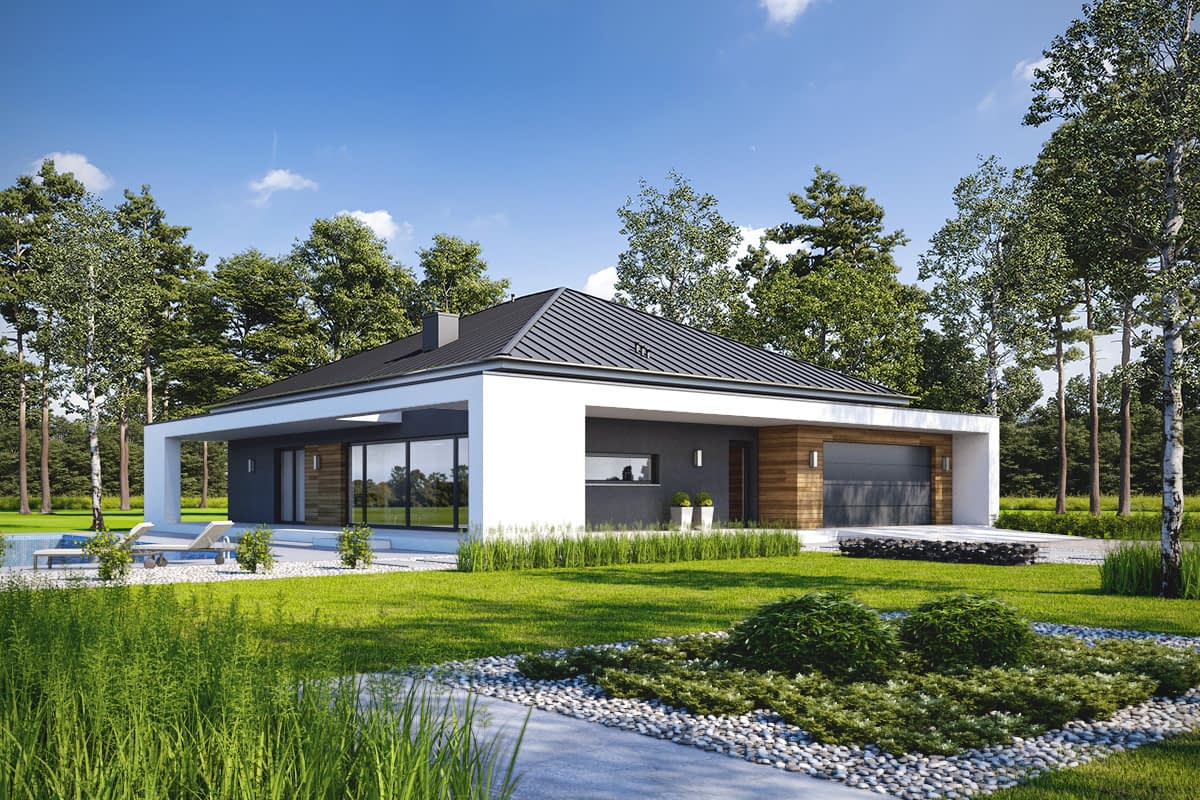

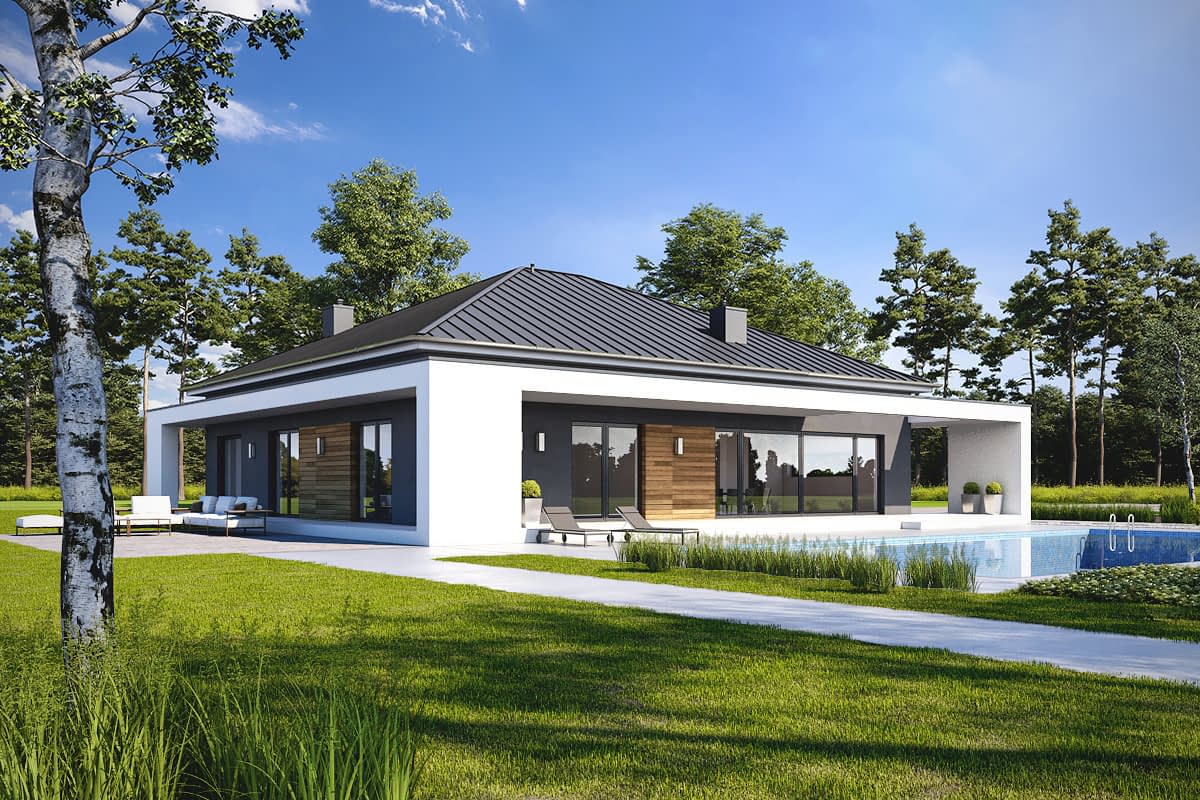

HARMONIJNY D56 WARIANT II to dom z kopertowym dachem oparty na bazie kwadratu z charakterystyczną ramą okalającą dom.

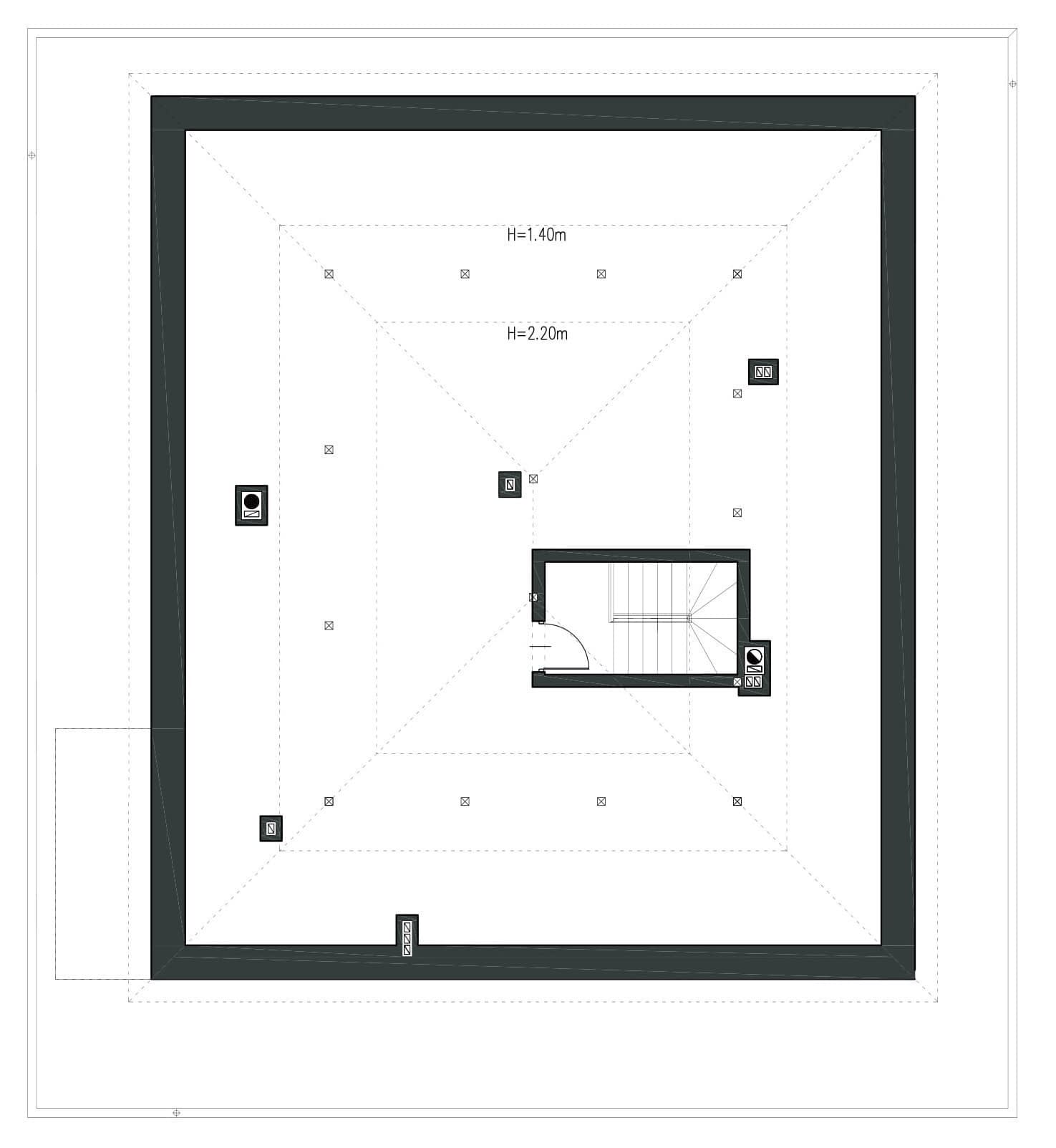

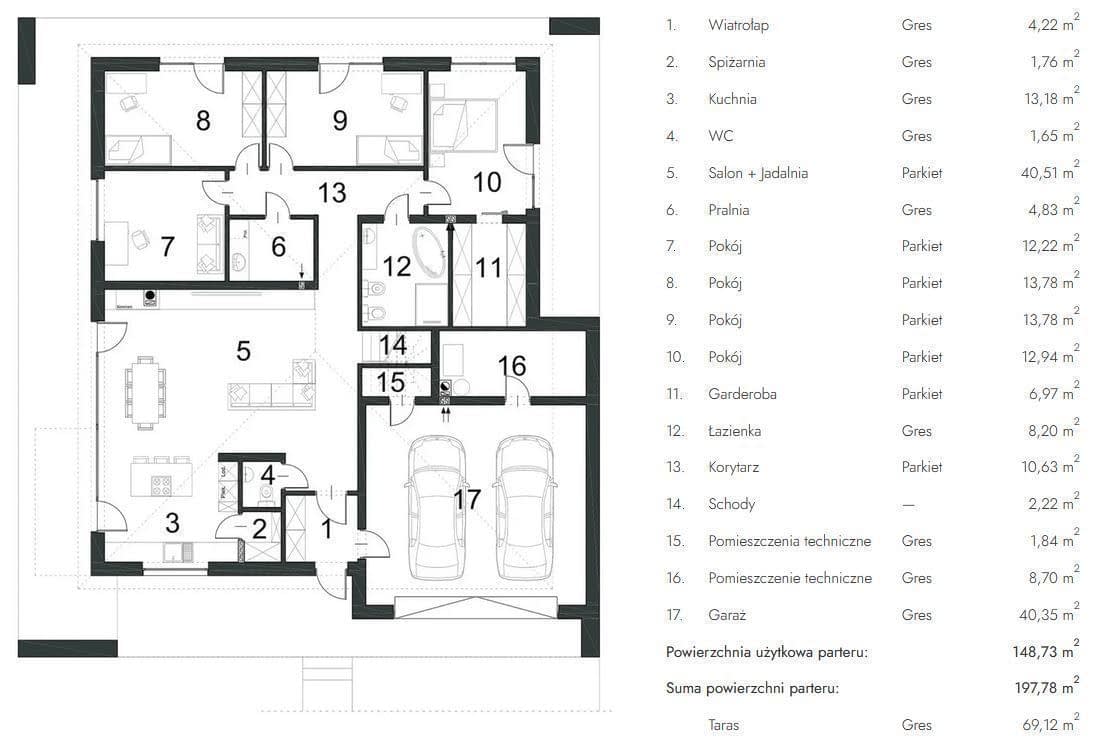

Reprezentacyjnym pomieszczeniem tego domu jest przestronny, dobrze doświetlony salon, w którym zaprojektowano miejsce na duży stół, komplet wypoczynkowy oraz kominek. Przylegająca do salonu kuchnia posiada wyspę, spiżarnię, oddzielne wyjście na taras oraz widok na wejście. Niewątpliwym atutem tego domu jest możliwość adaptacji poddasza na cele użytkowe, w tym celu wyodrębniono klatkę schodową. Strefa dzienna posiada swoją toaletę umieszczoną obok wiatrołapu.
W strefie nocnej zaprojektowano 4 pokoje/sypialnie, sporą łazienkę oraz pralnię. Ponadto sypialnia gospodarzy została wyposażona w garderobę, a z trzech pokoi jest wyjście na taras.
W części technicznej zaprojektowano obszerny dwustanowiskowy garaż z wejściem z wiatrołapu oraz dwa pomieszczenia techniczne.

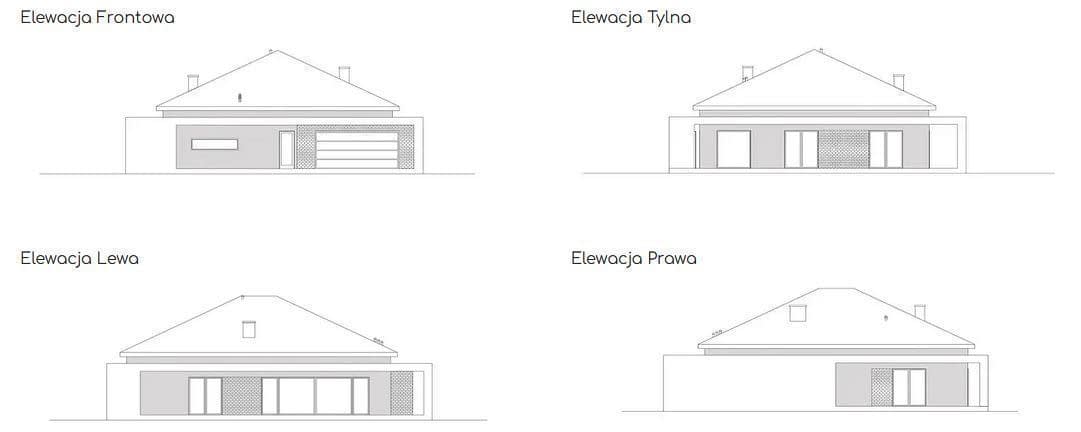

Elewacja budynku to jasna szarość z elementami drewna ocieplającymi odbiór wizualny domu oraz biała rama otaczająca dom.
Konstrukcja
Technologia:
Fundamenty - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach - kopertowy pokryty blachą na rąbek stojący
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.
- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Standardowy zakres zmian
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
