Projekt domu Heros 4 z wiatą garażową

Zgodność z WT 2021 i Eurokodami

Opis projektu

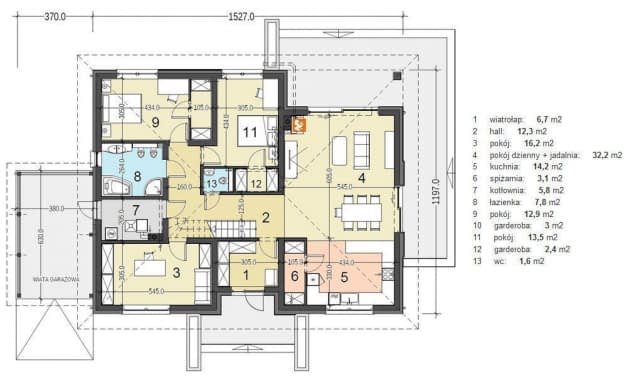

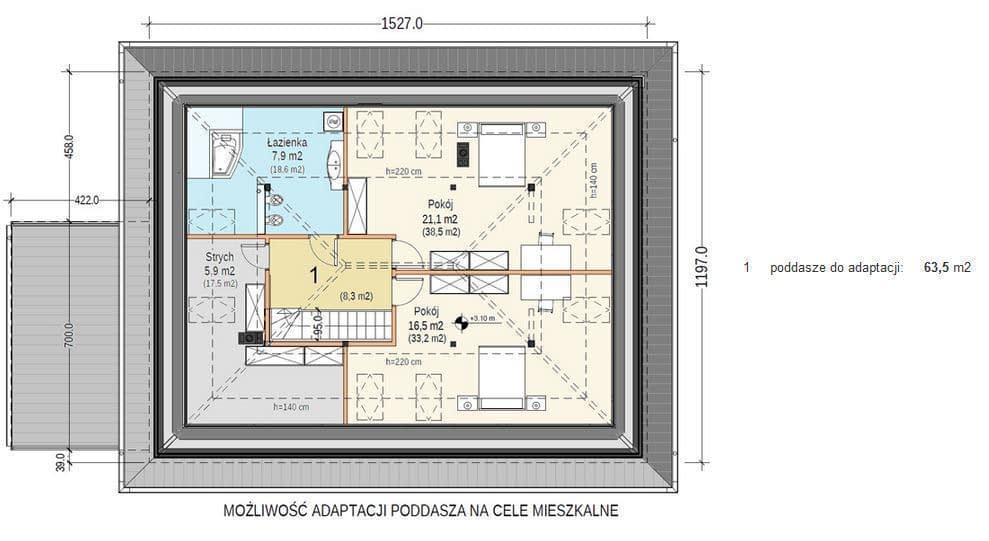

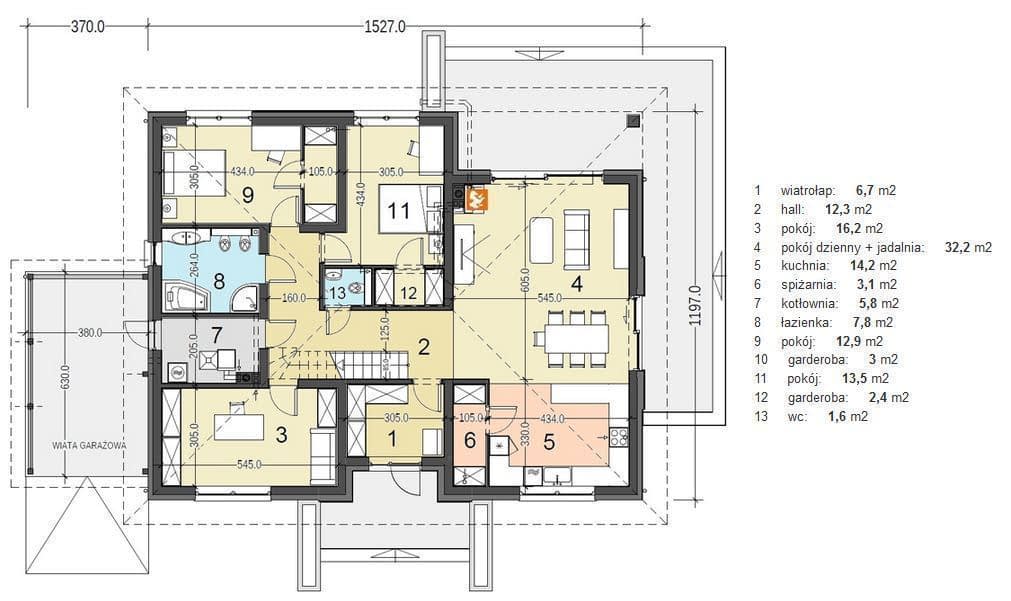

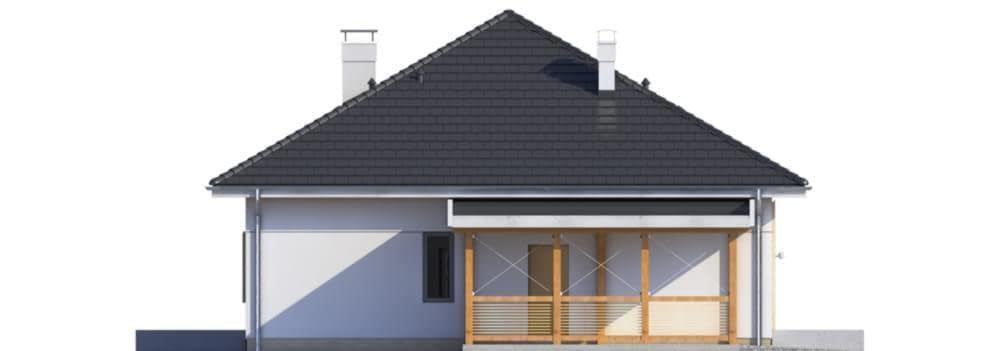

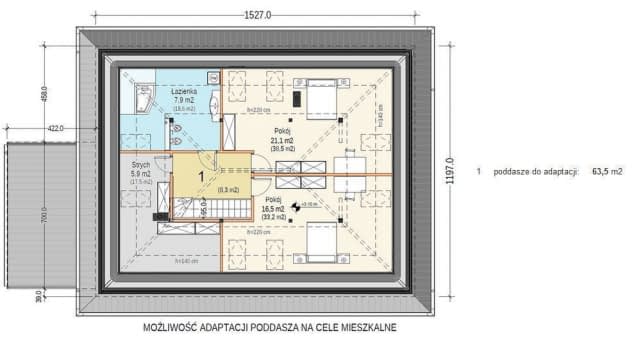

Heros 4 z wiatą garażowa to średnich rozmiarów dom parterowy z poddaszem do adaptacji. Prostą bryłę podkreślono symetryczną fasadą, urozmaiconą subtelną okładziną drewnianą. Obszerny parter podzielono w klasyczny sposób na strefę dzienną i nocną. Na tę pierwszą składają się kuchnia ze spiżarnią oraz rozległy pokój dzienny z wyjściem na taras. Przeciwległą stronę przeznaczono pod część prywatną złożoną z łazienki, pokoju/gabinetu oraz dwóch pokoi sypialnych, zaopatrzonych we własne garderoby. Niezagospodarowane poddasze daje możliwość zaadaptowania go na cele mieszkalne w przyszłości, wraz ze wzrostem potrzeb domowników. Dodatkowo do budynku została doprojektowana przestronna wiata garażowa z bezpośrednim wejściem do budynku. Zaprojektowano optymalną wysokość ścianki kolankowej, co umożliwi uzyskanie komfortowej powierzchni mieszkalnej na poddaszu i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz regionalnych materiałów, takich jak cegła klinkierowa, naturalne drewno czy szlachetna dachówka ceramiczna. Ponadczasowa architektura tego średniej wielkości domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.

Konstrukcja

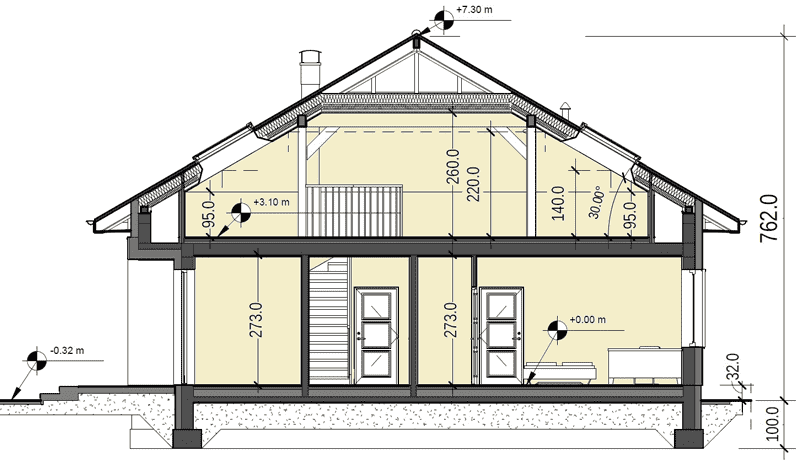

Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi zewnętrznych) użytych w projekcie odpowiada nowym wymaganiom obowiązującym od stycznia 2021 roku (WT2021). Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie cementowo-wapiennej lub systemowej. Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm. Strop gęstożebrowy z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa o układzie krokwiowo-płatwiowym, z podparciem płatwi słupami, pochylenie połaci dachowych 30 stopni. Budynek, w wersji podstawowej, jest zaprojektowany z pomieszczeniem kotłowni wyposażonej w kocioł ekologiczny na paliwo stałe „pellet” i spełnia wszystkie wymagania dotyczące WT2021. Na etapie adaptacji projektu jest możliwość zaprojektowania ogrzewania gazowego ze wspomaganiem instalacją solarną lub ogrzewania nowoczesną pompa ciepła typu powietrze – woda. Projekt pod względem konstrukcyjnym spełnia normy zgodne z Eurokodami.

* ważne informacje

Każda wersja standardowa projektu została zaprojektowana pod ogrzewanie za pomocą kotła na Pellet.
W przypadku zmiany wersji ogrzewania np:
- gaz + solar to dodatkowo 350 zł do ceny projektu,
- pompa ciepła powietrze-woda + ogrzewanie podłogowe to dodatkowo 350 zł do ceny projektu.
