Projekt domu HOMEKONCEPT 166 G2 wariant 03

Opis projektu

HOMEKONCEPT 166 G2 wariant 03 to projekt domu z poddaszem o powierzchni użytkowej 126,16 m², z trzema sypialniami na poddaszu, gabinetem i dwustanowiskowym garażem. Nad częścią salonu dobudowano dodatkową sypialnię i garderobę, więc na poddaszu jest więcej prywatnych pokoi niż w HOMEKONCEPT 166 G2.

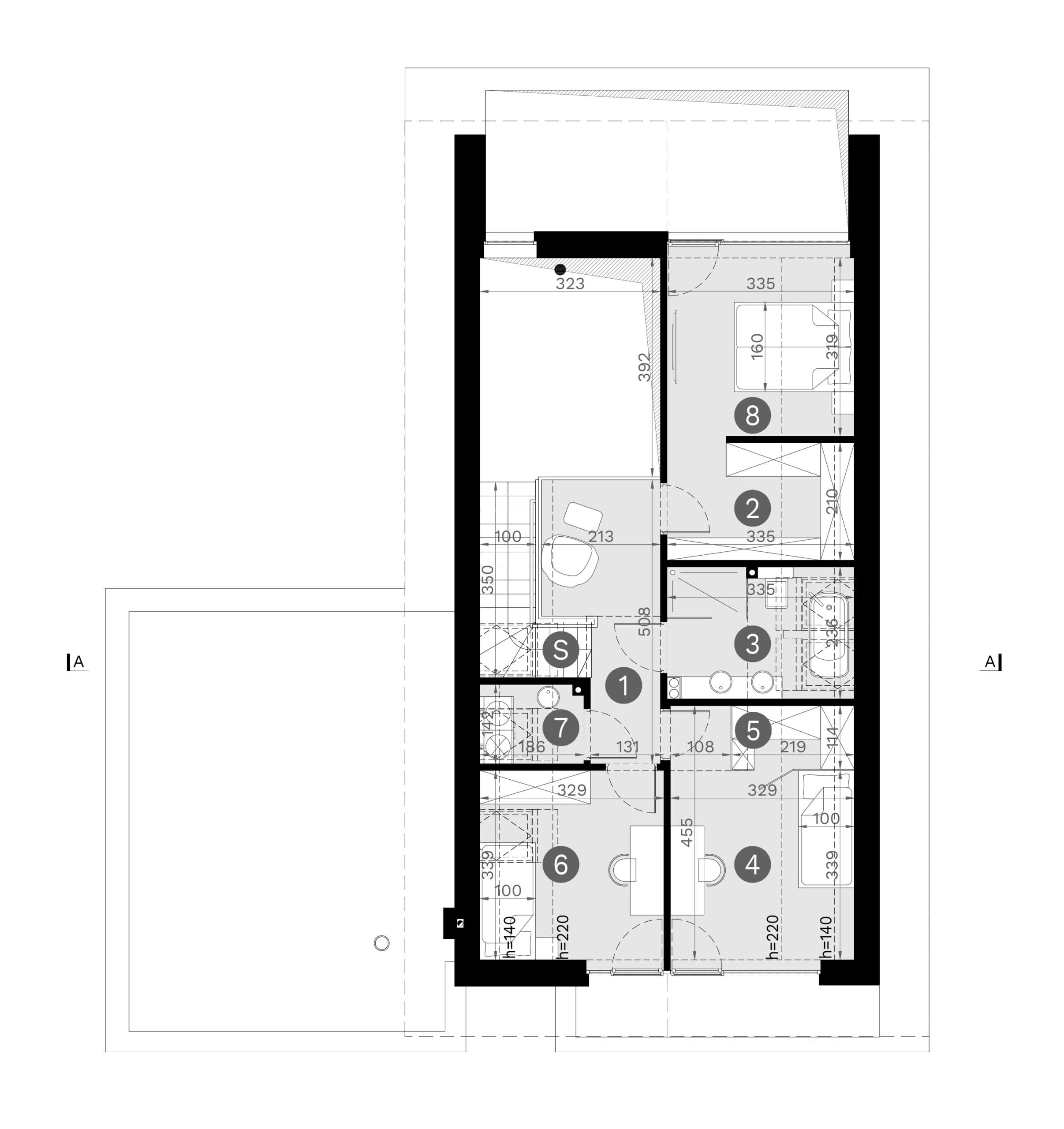

Poddasze

Trzy sypialnie (9,48, 8,34 i 8,04 m²), dwie garderoby (5,29 i 1,55 m²), łazienka i pralnia.

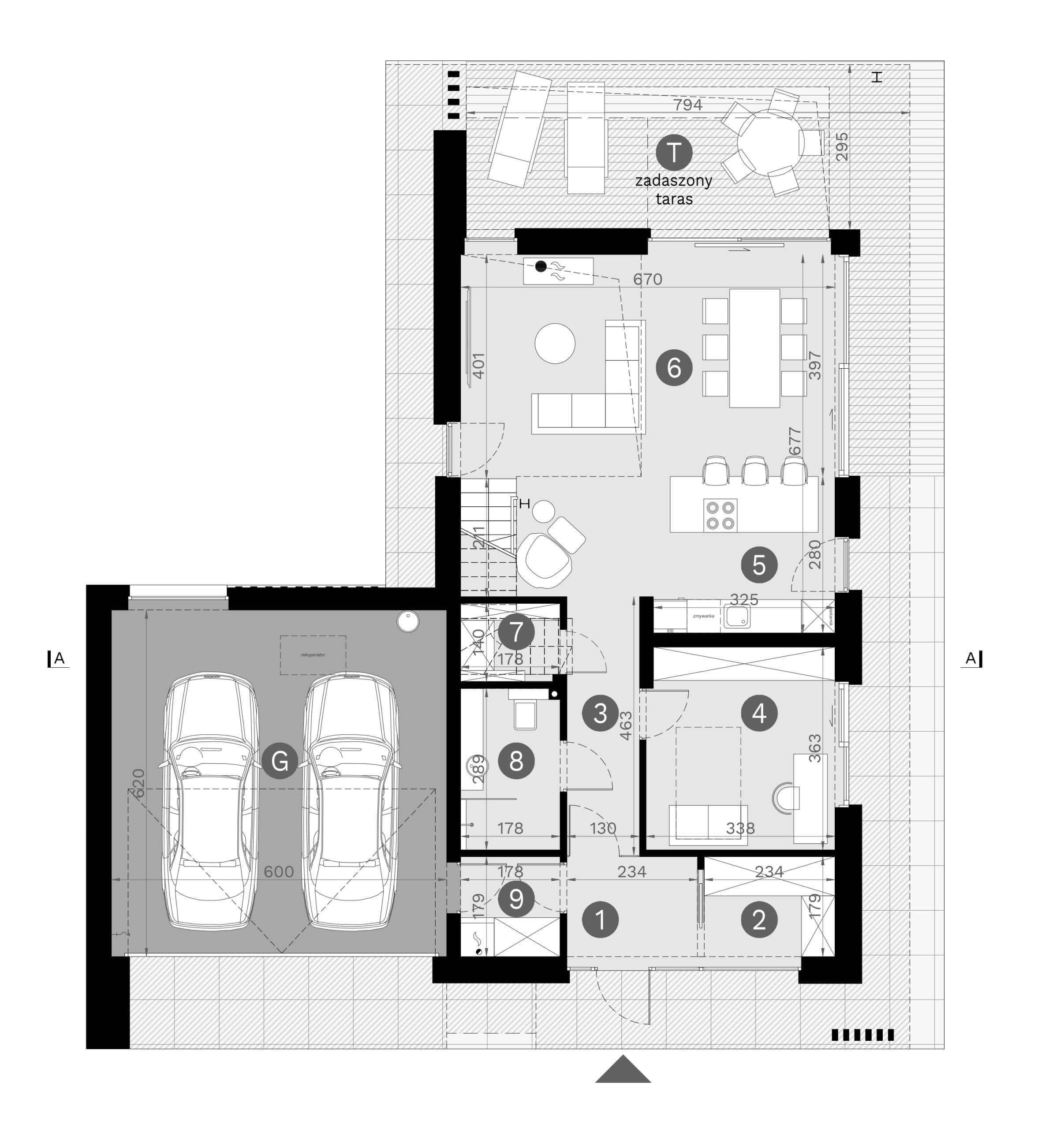

Parter

Jasna strefa dzienna: salon z jadalnią (32,37 m²) z kominkiem i kuchnia (9,1 m²) ze spiżarnią. Gabinet (12,17 m²), łazienka, kotłownia i wiatrołap z garderobą. Garaż ma 37,2 m², a zadaszony taras 25,65 m².

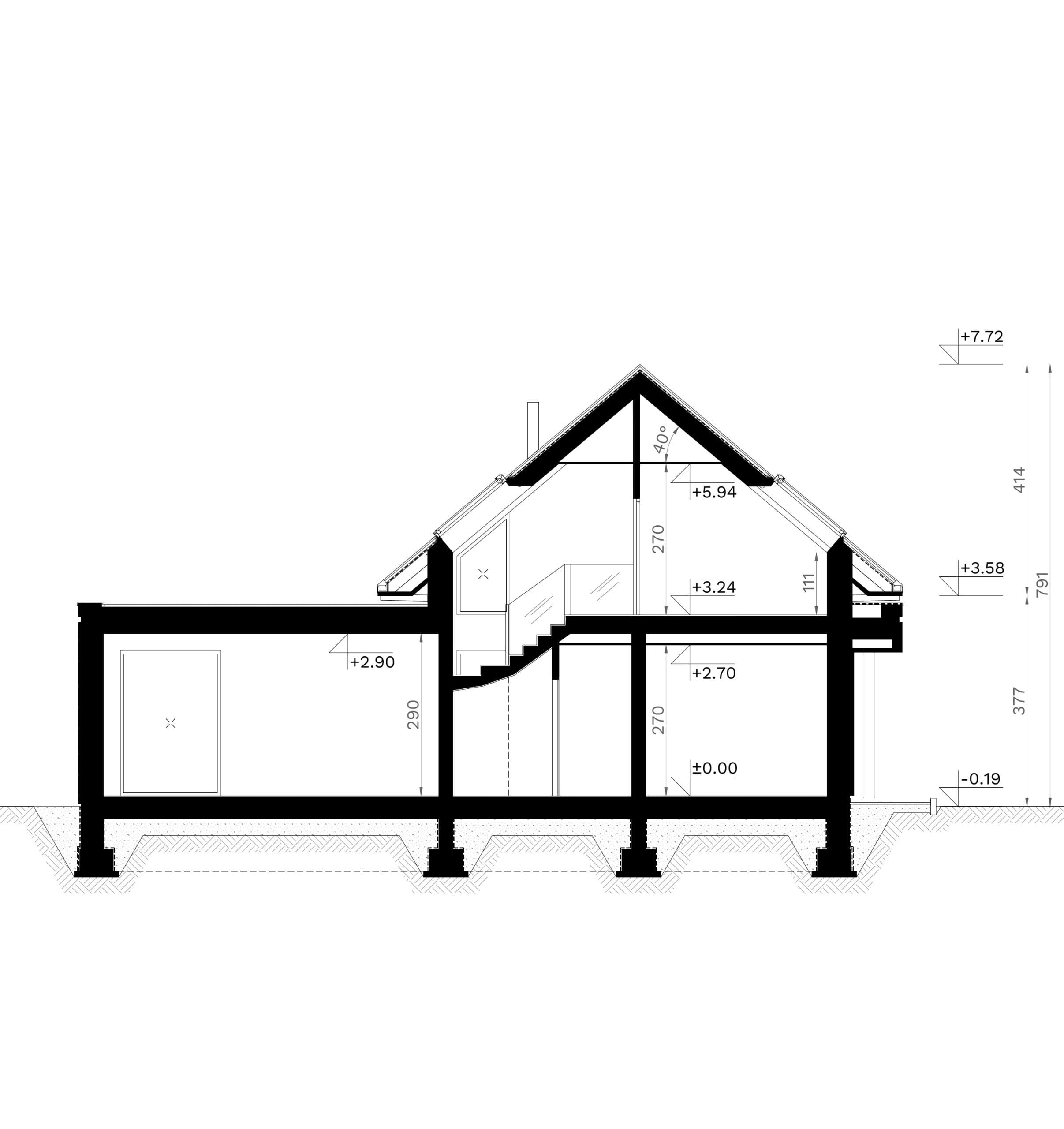

• bryła w kształcie litery L, dach dwuspadowy 40°
• elewacja z tynku, drewna i kamienia

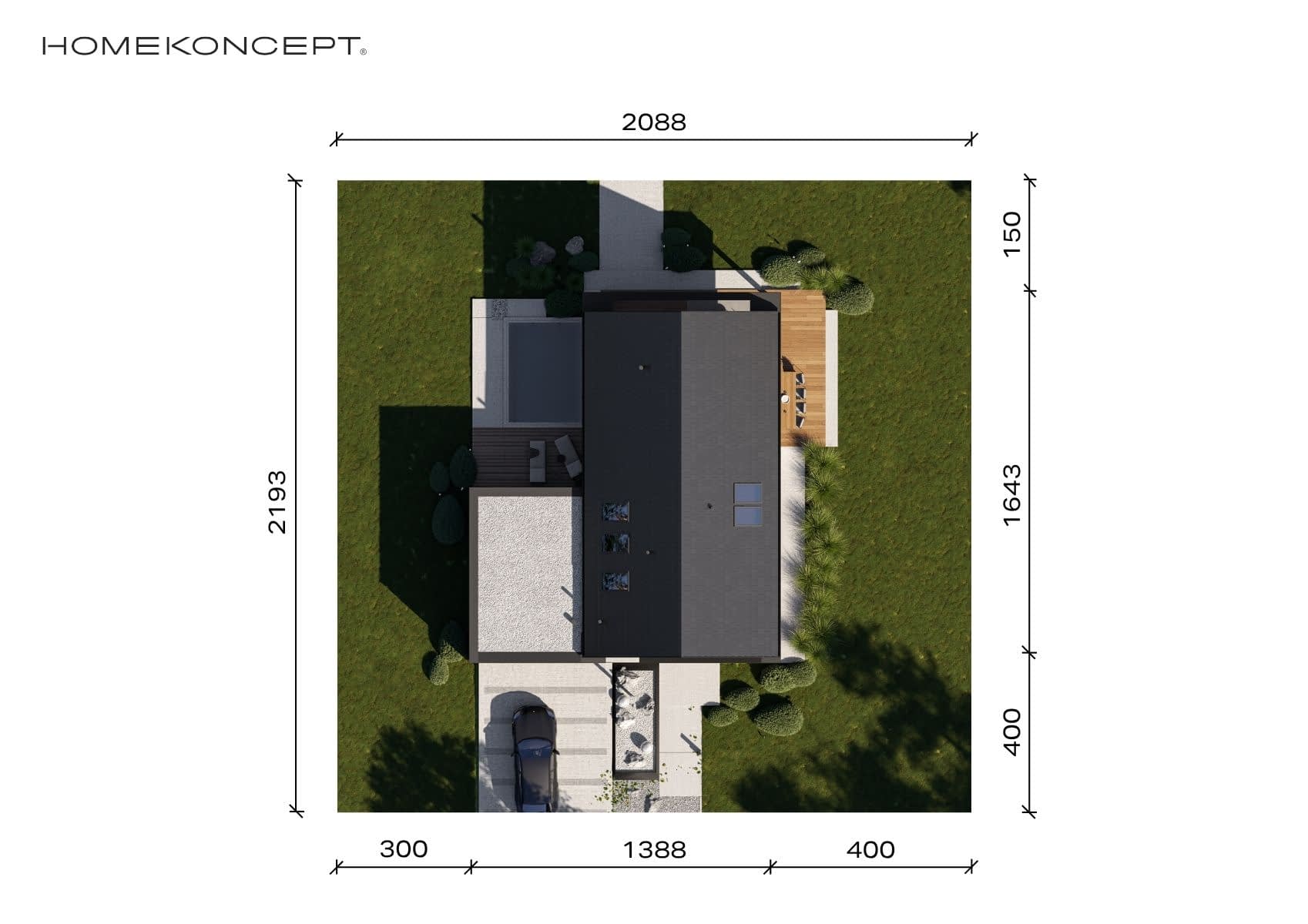

• minimalna działka: 20,88 × 21,93 m
• rekuperacja, ogrzewanie podłogowe w całym domu

Ile kosztuje budowa?

Według kosztorysu Homekoncept średni koszt stanu surowego zamkniętego to ok. 532 tys. zł, prac wykończeniowych ok. 290 tys. zł, a instalacji ok. 145 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach dla budowy systemem zleconym, bez ozdobnych okładzin elewacji. Rzeczywisty koszt będzie inny: zależy od aktualnych cen materiałów i robocizny, regionu, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Zamów projekt HOMEKONCEPT 166 G2 wariant 03 na wbudowie.pl.

Konstrukcja

Strop: żelbetowy wylewany

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 20 cm/wełna mineralna 18 cm

Dach: dwuspadowy kryty dachówką ceramiczną lub cementową swissporTON, stropodach pełny kryty membraną EPDM, okna dachowe FAKRO

Elewacja: tynk silikonowy połączony z deskami elewacyjnymi oraz kamieniem elewacyjnym

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w całym domu, dodatkowo w łazienkach tradycyjne grzejniki typu ręcznikowiec

Wentylacja: mechaniczna z rekuperacją

Rolety: żaluzje fasadowe

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

• opis techniczny,
• rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
• rzut dachu i więźby dachowej,
• wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
• opisy przegród,
• elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
• wykaz stolarki okiennej i drzwiowej,
• zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:

• wyciąg z obliczeń statyczno – wytrzymałościowych,
• dokumentacja rysunkowa – konstrukcja,
• zestawienie stali zbrojeniowej.

Projekt wewnętrznych instalacji sanitarnych i gazowych:

• opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
• charakterystyka energetyczna budynku,
• analiza porównawcza dla alternatywnego systemu ogrzewania,
• opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
• dokumentacja rysunkowa – instalacje sanitarne i gazowe.

Projekt wewnętrznych instalacji elektrycznych:

• opis techniczny instalacji elektrycznych,
• dokumentacja rysunkowa – instalacje elektryczne,
• rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
• schemat tablicy bezpiecznikowej,
• instalacja odgromowa.

Standardowy zakres zmian obejmuje:

• • zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • zmiana kolorystyki i wykończenia elewacji,
  • zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
