- Typ projektuWolnostojący
- Powierzchnia użytkowa165.36 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachWielospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacji5 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
HOMEKONCEPT 26 wariant 02 to projekt domu parterowego o powierzchni użytkowej 165,36 m² z dwustanowiskowym garażem, który od wersji podstawowej różni się łagodniejszym dachem o nachyleniu 30°. Dzięki temu budynek jest niższy (7,01 m zamiast 7,58 m), co bywa kluczowe przy restrykcyjnym planie miejscowym.
Sprawdzony układ HOMEKONCEPT 26
Wnętrze pozostało bez zmian: salon z jadalnią (43,44 m²) i kuchnia (15,06 m²) ze spiżarnią tworzą otwartą strefę dzienną z wyjściem na taras o powierzchni 35,48 m². W części nocnej są trzy sypialnie, łazienka i garderoba, a gabinet (14,77 m²) może pełnić rolę czwartego pokoju. Z wiatrołapu z garderobą przejdziesz prosto do garażu. Toaleta, pralnia z kotłownią i pomieszczenie gospodarcze uzupełniają układ.
Dla kogo ten wariant?

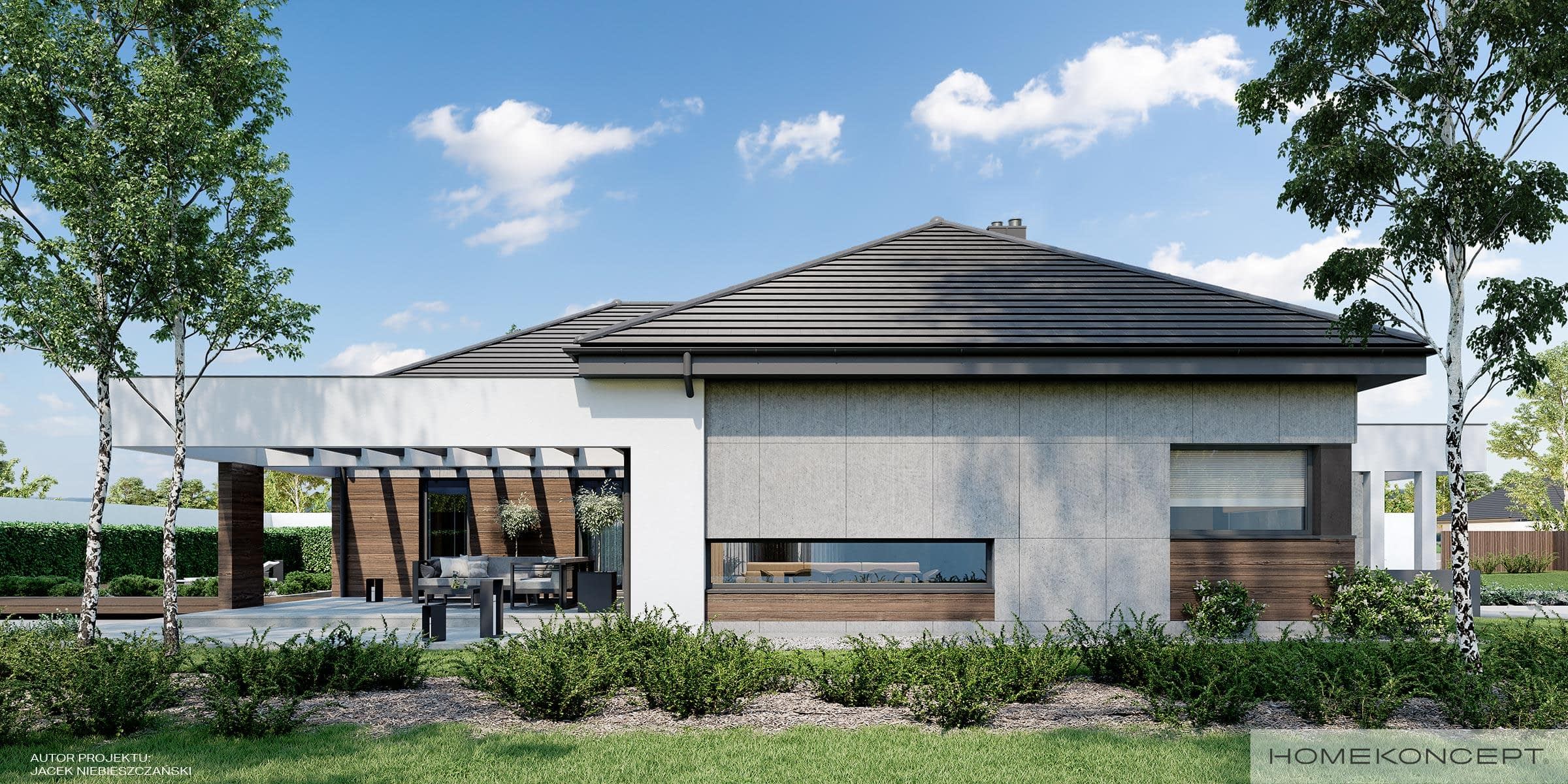

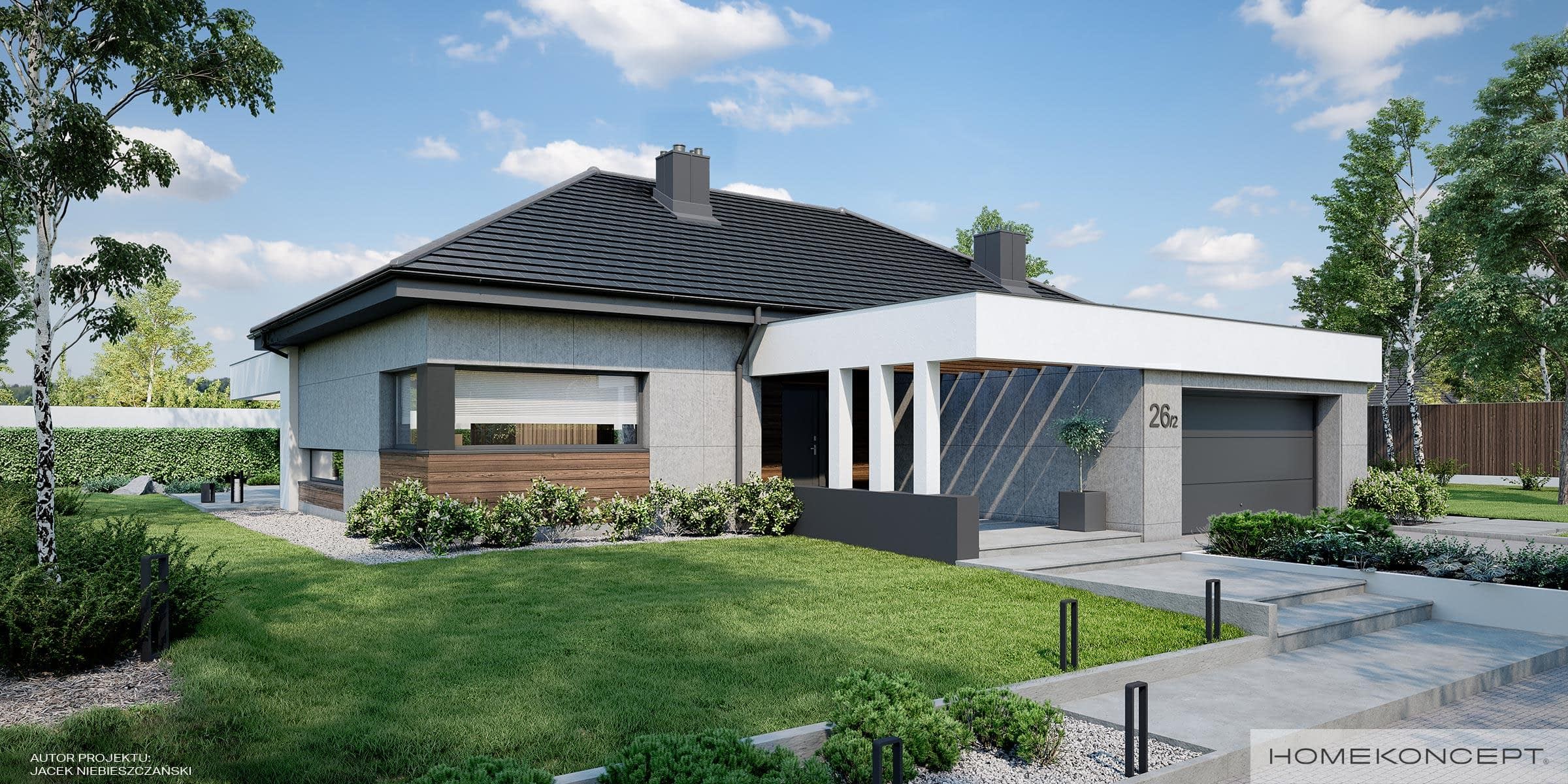

Dla osób, którym podoba się bryła HOMEKONCEPT 26 w kształcie litery L, ale potrzebują niższego dachu albo wolą jego spokojniejszą, bardziej przysadzistą sylwetkę. Elewacja łączy biały tynk, płyty betonowe i drewno.
- minimalna działka: 24,02 × 29,3 m
- dach wielospadowy, nachylenie 30°
- wskaźnik EP: 68,91 kWh/(m²·rok), rekuperacja
- kominek w salonie
Ile kosztuje budowa?
Według kosztorysu Homekoncept średni koszt stanu surowego zamkniętego to ok. 378 tys. zł, prac wykończeniowych ok. 189 tys. zł, a instalacji ok. 102 tys. zł. To kwoty netto (bez VAT), policzone na średnim krajowym poziomie cen z I kwartału 2021 r. dla budowy systemem zleconym, bez ozdobnych okładzin elewacji. Rzeczywisty koszt będzie inny: zależy od aktualnych cen materiałów i robocizny, regionu, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny. Ceny z 2021 r. są już wyraźnie nieaktualne, dziś trzeba liczyć się z wyższymi kosztami.
Zamów projekt HOMEKONCEPT 26 wariant 02 na wbudowie.pl.
Konstrukcja
Strop: żelbetowy wylewany
Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 20 cm/wełna mineralna 18 cm
Dach: tradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową swissporTON
Elewacja: betonowe płyty elewacyjne połączone z tynkiem i drewnem elewacyjnym
Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w salonie, kuchni, jadalni, łazienkach, komunikacji, pralni, garderobie i wiatrołapie, tradycyjne grzejniki w pozostałych pomieszczeniach
Wentylacja: mechaniczna z rekuperacją
Rzuty

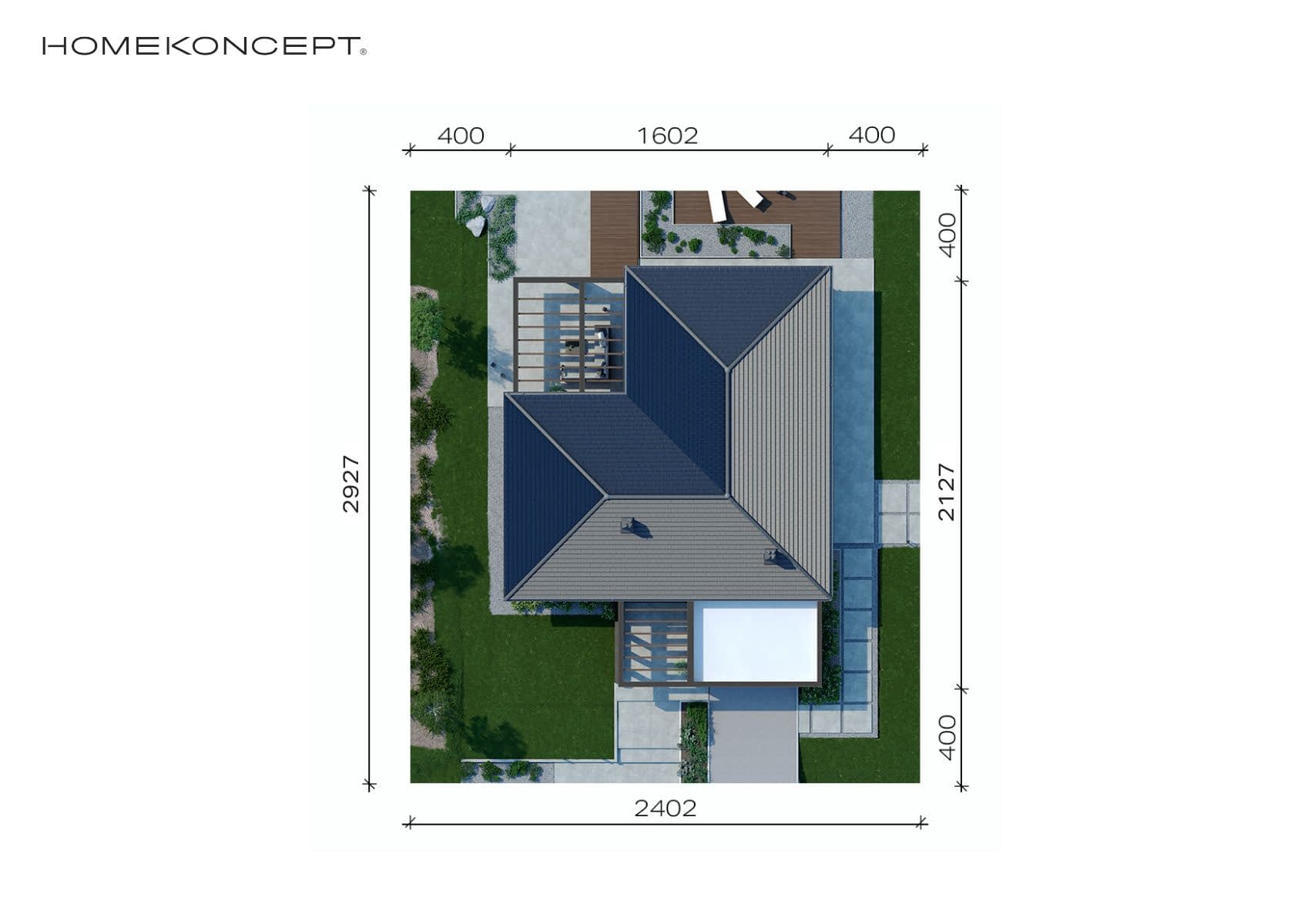

Usytuowanie na działce

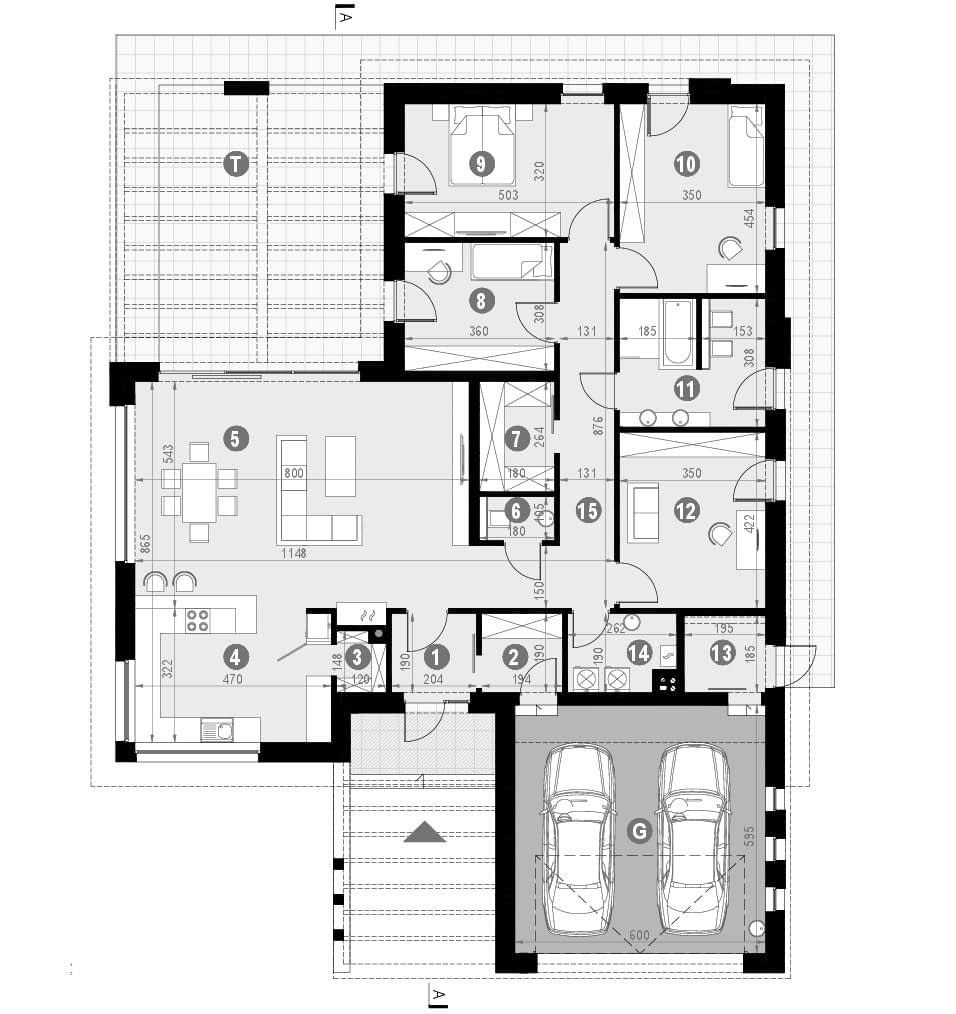

Rzut parteru
- wiatrołap3.87
- garderoba3.68
- spiżarnia1.64
- kuchnia15.06
- salon z jadalnią43.44
- toaleta1.89
- garderoba4.75
- sypialnia11.08
- sypialnia16.09
- sypialnia15.89
- łazienka10.23
- gabinet14.77
- pom. gospodarcze3.6
- kotłownia/pralnia4.64
- komunikacja14.73
- garaż35.7
- taras35.48

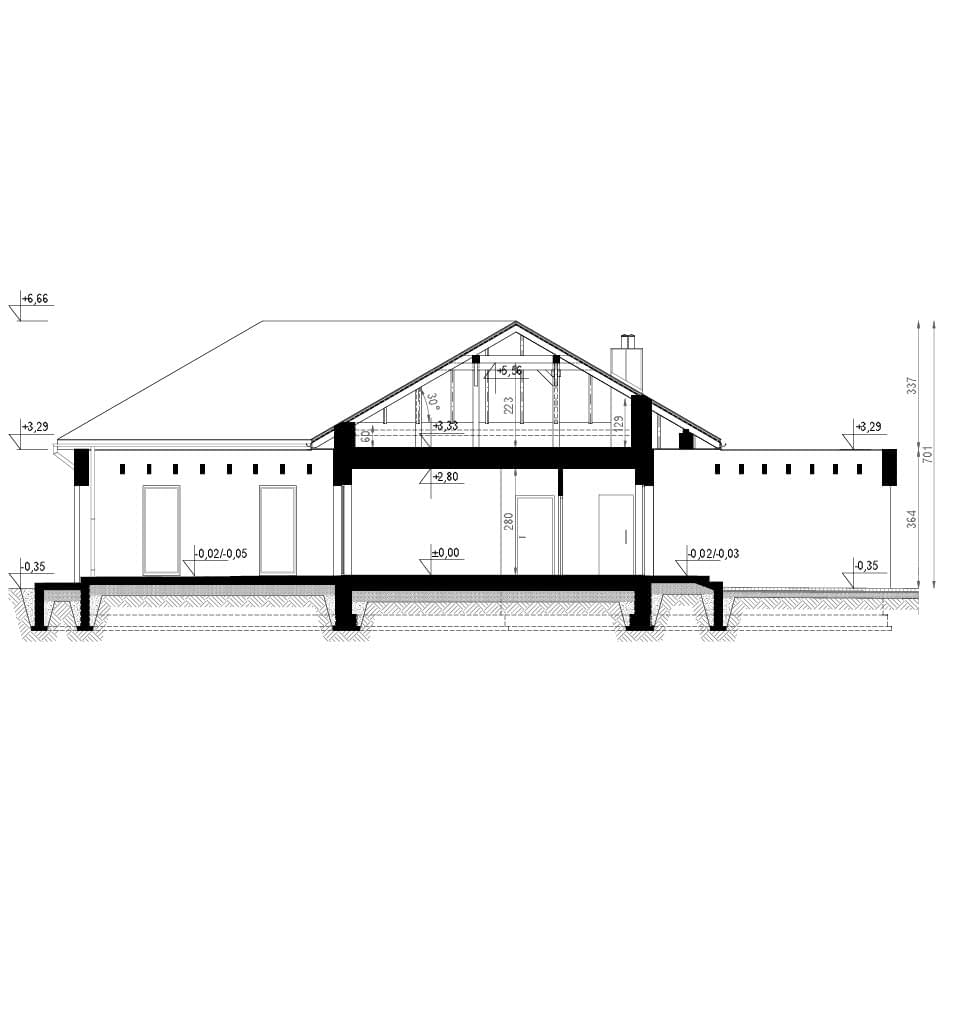

przekrój
Dane techniczne
- Powierzchnia użytkowa165.36 m²
- KominekTak
- Liczba łazienek2
- Powierzchnia dachu296 m²
- Kubatura1286 m³
- Długość domu21.55 m
- Szerokość domu16.3 m
- Minimalne wymiary działki29.3 x 24.02m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Trzy egzemplarze projektu, w skład którego wchodzą:
Projekt Architektoniczny:
- opis techniczny,
- rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
- rzut dachu i więźby dachowej,
- wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
- opisy przegród,
- elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
- wykaz stolarki okiennej i drzwiowej,
- zestawienie elementów więźby dachowej.
Projekt Techniczny, w skład którego wchodzą:
Projekt Konstrukcji:
- wyciąg z obliczeń statyczno – wytrzymałościowych,
- dokumentacja rysunkowa – konstrukcja,
- zestawienie stali zbrojeniowej.
Projekt wewnętrznych instalacji sanitarnych i gazowych:
- opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
- charakterystyka energetyczna budynku,
- analiza porównawcza dla alternatywnego systemu ogrzewania,
- opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
- dokumentacja rysunkowa – instalacje sanitarne i gazowe.
Projekt wewnętrznych instalacji elektrycznych:
- opis techniczny instalacji elektrycznych,
- dokumentacja rysunkowa – instalacje elektryczne,
- rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
- schemat tablicy bezpiecznikowej,
- instalacja odgromowa.
Standardowy zakres zmian obejmuje:
- zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
- zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
- zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
- zmiana kolorystyki i wykończenia elewacji,
- zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
- zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
- zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
- zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
- zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
- zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
- zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
- wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
- zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
- zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
