HomeKONCEPT-52 S

2 900 zł

Projekt domu HomeKONCEPT-52 S

Autor projektu:HomeKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 300 zł2 900 zł

Promocja ważna do

23-06-2021

Zadaj pytanie
  • Typ projektuSzeregowiec
  • StylNowoczesny
  • Powierzchnia użytkowa94.31 m²
  • KondygnacjePiętrowy
  • GarażJednostanowiskowy
  • DachPłaski
  • Odbicie lustrzaneNie
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Oczyszczacz powietrza Aeroprime X Auto

Opis

Zgodność z WT 2012 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

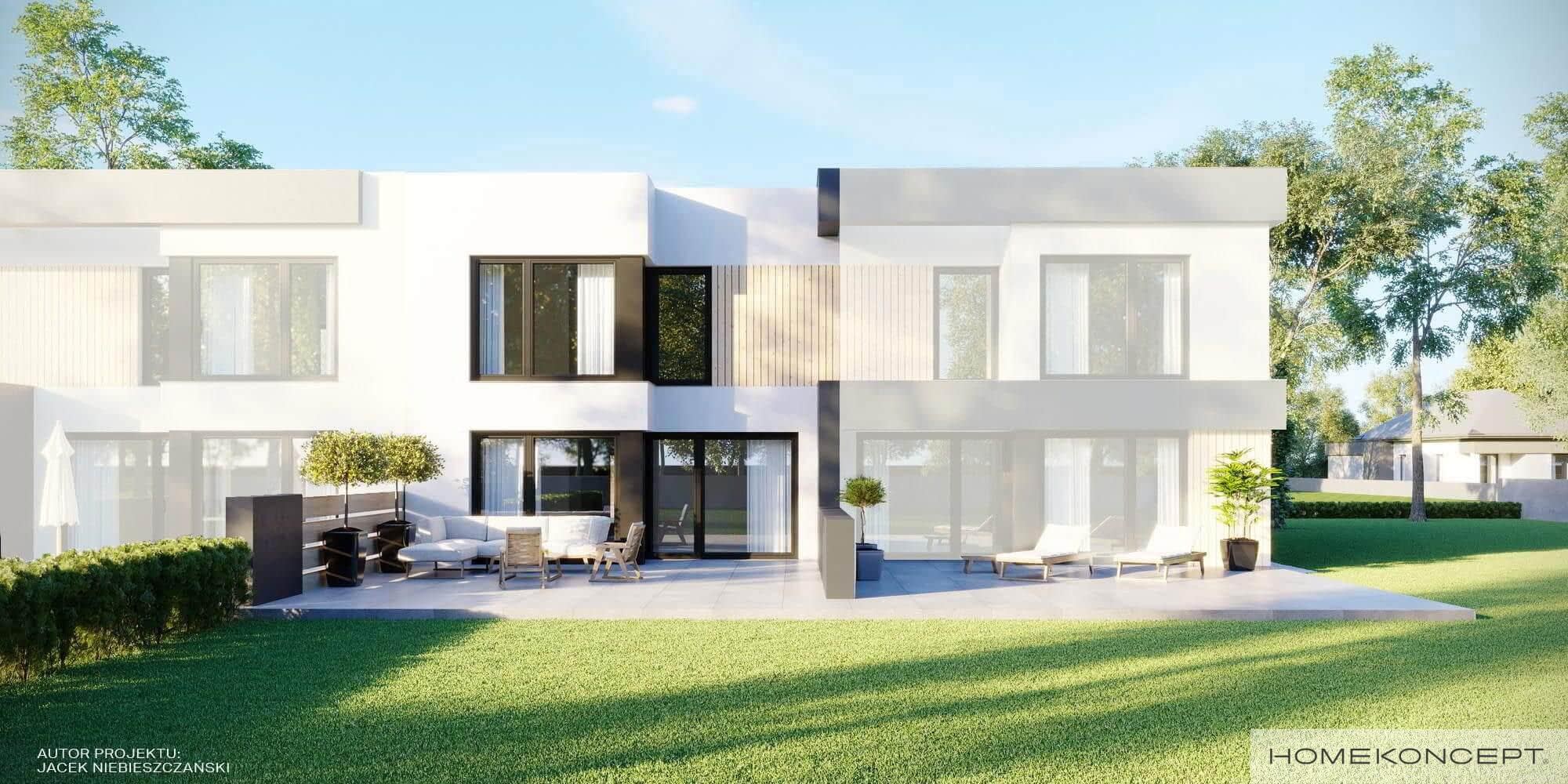

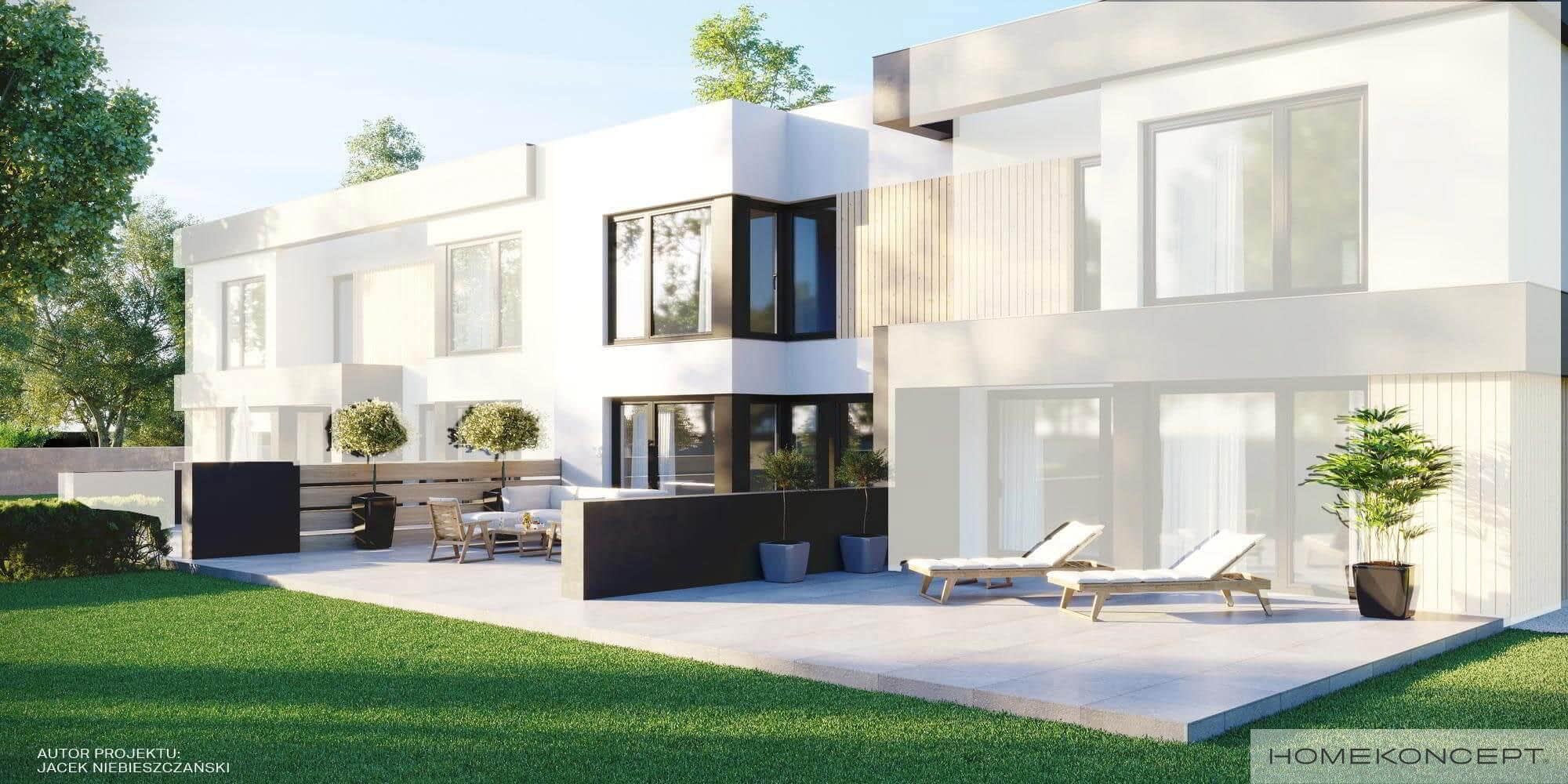

HomeKONCEPT 52 S to projekt nowoczesnego domu do zabudowy szeregowej, o interesującej stylistyce i komfortowym układzie pomieszczeń. Lokale budynku można łączyć ze sobą i dodając segmenty skrajne utworzyć projekt dostosowany do wymiarów konkretnej działki budowlanej. Dom idealnie nadaje się dla Deweloperów realizujących budowę nowoczesnych osiedli domów jednorodzinnych. Proste rozwiązania architektoniczne i efektowna elewacja zaprojektowana z tynku silikonowego umożliwiają szybką realizację i korzystnie wpływają na ekonomikę budowy. Budynek został zaprojektowany z płaskim dachem, dzięki czemu wszystkie pomieszczenia na piętrze są pozbawione skosów i łatwe do aranżacji. Duże przeszklenia podkreślają nowoczesną linię budynku i jednocześnie zapewniają doskonałe doświetlenie wszystkich pomieszczeń. Charakterystyczne belkowanie wkomponowane w elewację to element architektoniczny, który wyróżnia domy HomeKONCEPT spośród innych projektów.

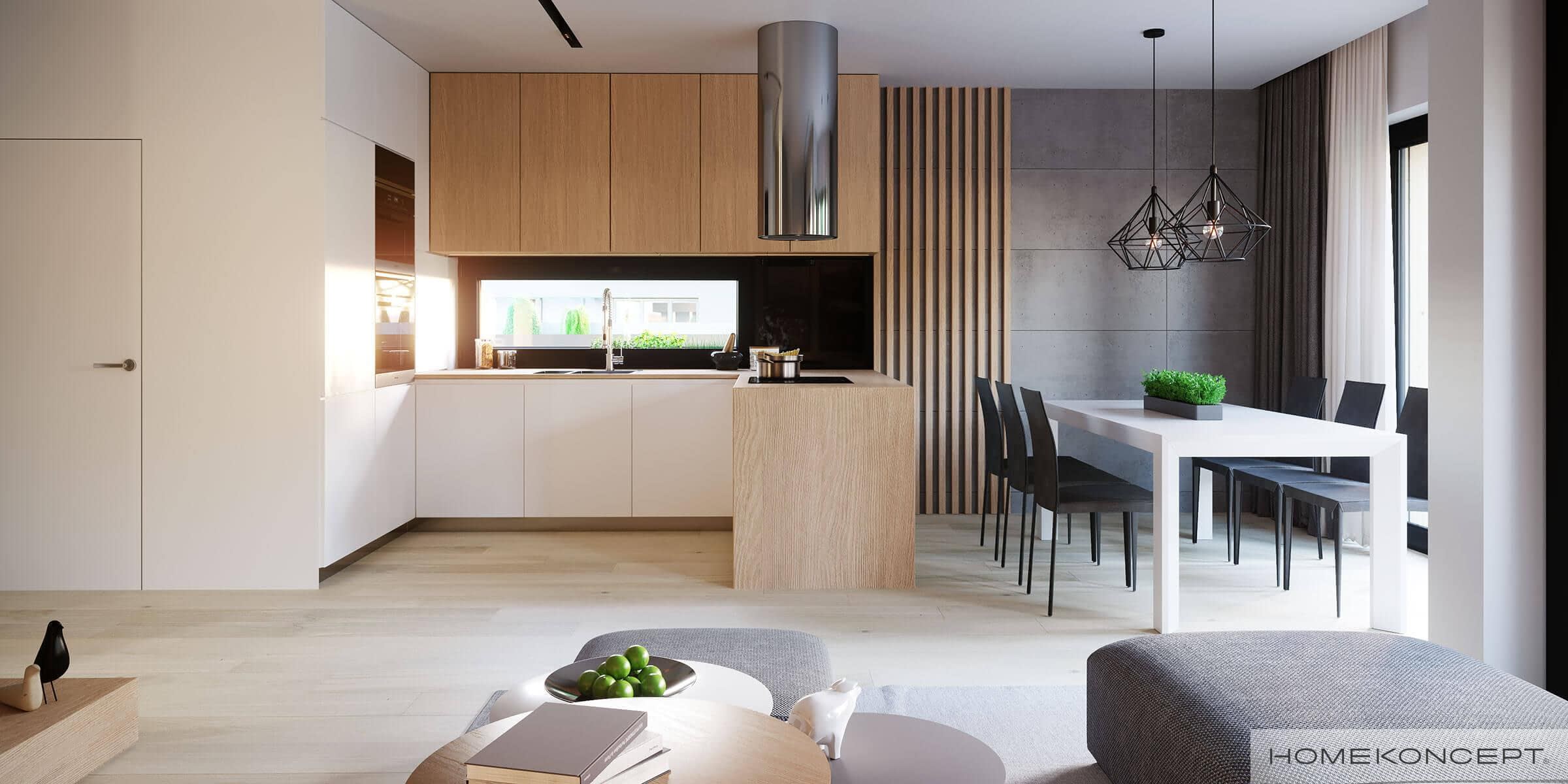

Otwarta strefa dzienna na parterze to doskonałe miejsce spotkań dla całej rodziny. Salon z wygodnym zestawem wypoczynkowym oraz kominkiem zachęca domowników do relaksu, a przylegający do niego taras to doskonałe miejsce na letni wypoczynek na świeżym powietrzu. Kuchnia jest częściowo oddzielona od jadalni  niewielkim blatem roboczym, na którym przewidziano strefę gotowania. Z myślą o wygodzie mieszkańców na parterze zaprojektowano również toaletę oraz niewielką garderobę. Na piętrze mieści się ustawna i dobrze doświetlona strefa prywatna. Zaprojektowano tutaj dwa pokoje dla dzieci oraz dużą sypialnię rodziców z widokiem na ogród. Układ funkcjonalny piętra uzupełnia wygodna łazienka oraz kotłownia gazowa pełniąca równocześnie funkcję pralni. Nad garażem budynku został zaprojektowany taras. Jest to dodatkowa strefa wypoczynkowa dla domowników. Dom standardowo wyposażono w instalację solarną do przygotowywania ciepłej wody użytkowej.




Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 18 cm
StropyŻelbetowe wylewane
DachMembrana EPDM
ElewacjaTynk silikonowy w połączeniu z deską elewacyjną
OgrzewanieGazowe - piec kondensacyjny, panele solarne na dachu do ogrzewania wody użytkowej. Ogrzewanie podłogowe w salonie, jadalni, kuchni, łazience, toalecie, pralni, wiatrołapie i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaGrawitacyjna

Rzuty

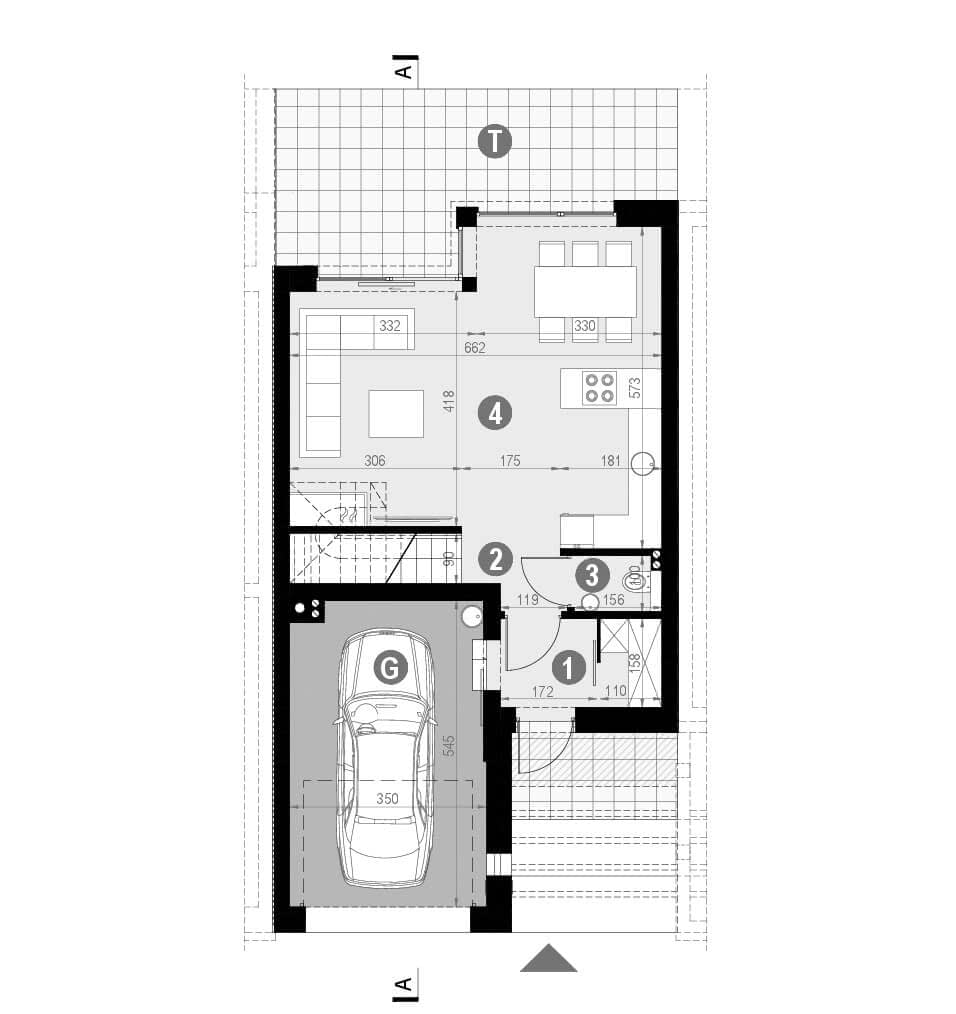

Rzut parteru

Rzut projektu HomeKONCEPT-52 S - Rzut parteru

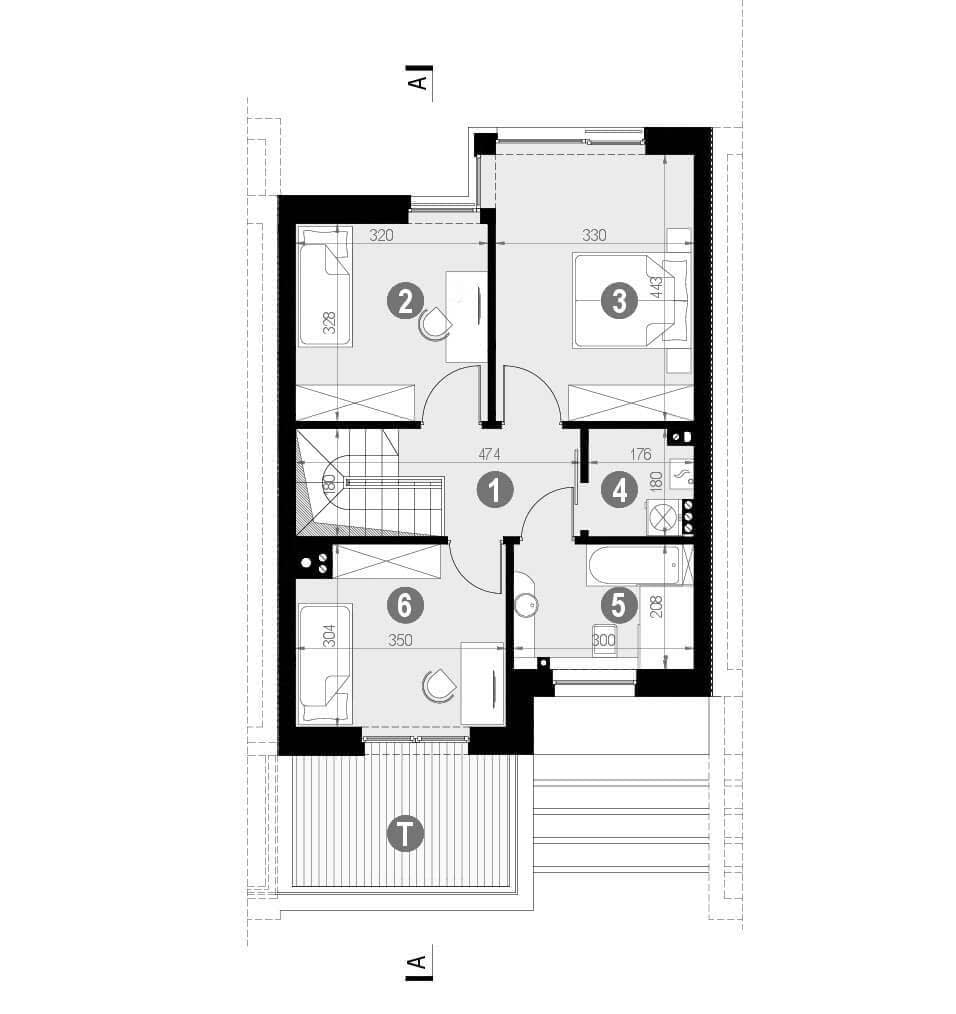

Rzut piętra

Rzut projektu HomeKONCEPT-52 S - Rzut piętra

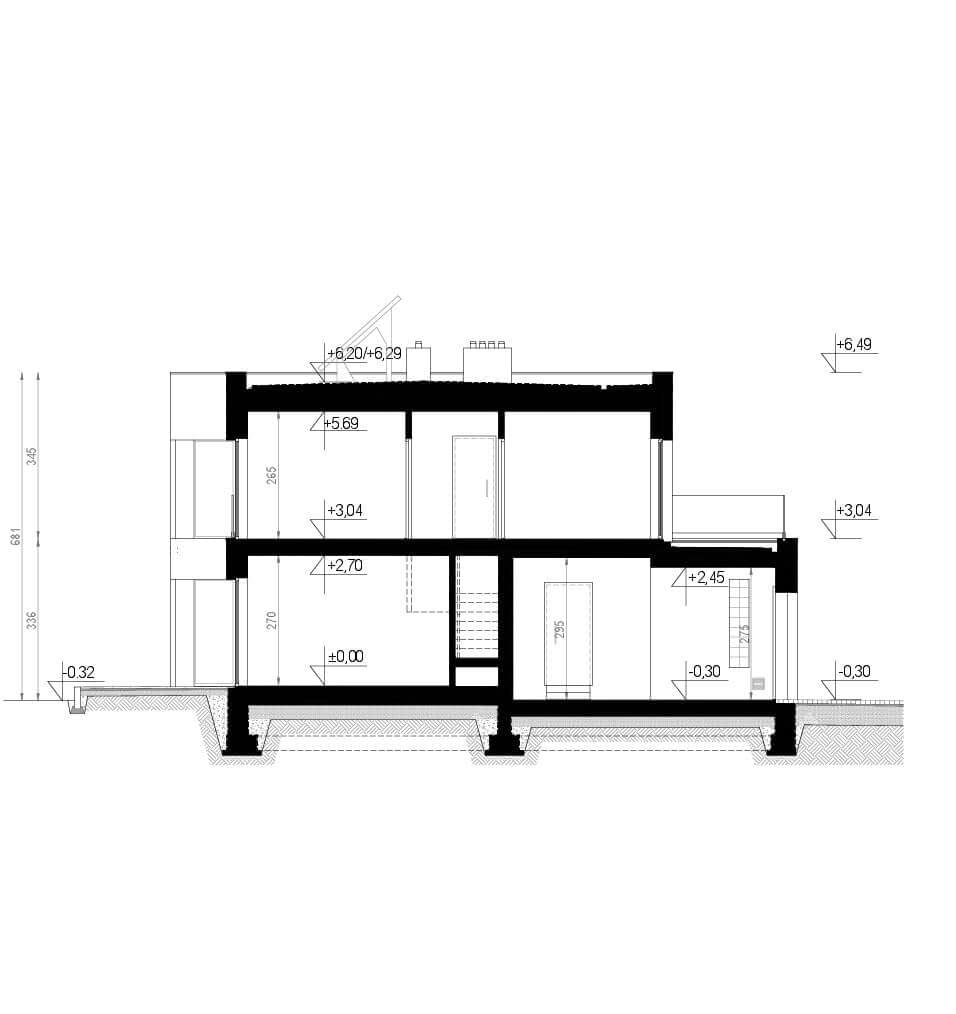

Przekrój

Rzut projektu HomeKONCEPT-52 S - Przekrój

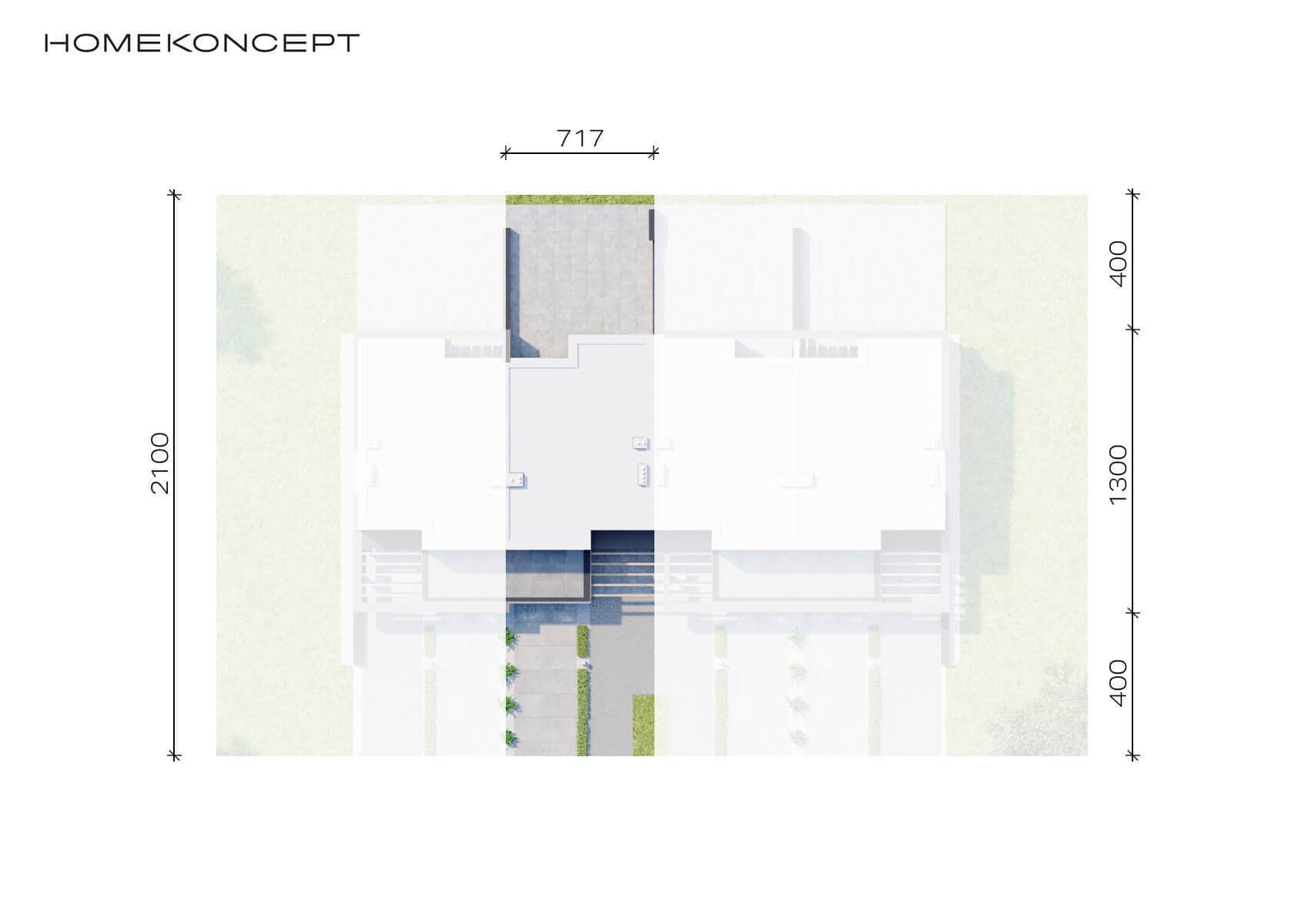

Rzut na działce

Rzut projektu HomeKONCEPT-52 S - Rzut na działce

Dane techniczne

  • Powierzchnia użytkowa94.31 m²
  • Powierzchnia zabudowy79.62 m²
  • Liczba łazienek2
  • Liczba pokoi3
  • Powierzchnia dachu71 m²
  • Kubatura496 m³
  • Wysokość domu6.81 m
  • Minimalne wymiary działki7.17 x 21m
  • GarażJednostanowiskowy
  • Rodzaj dachuPłaski

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Cztery egzemplarze projektu, w skład którego wchodzą:

projekt architektoniczny:

  • opis techniczny
  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro)
  • rzut dachu i więźby dachowej
  • wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku
  • opisy przegród
  • elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów
  • wykaz stolarki okiennej i drzwiowej
  • zestawienie elementów więźby dachowej

projekt konstrukcji:

  • wyciąg z obliczeń statyczno – wytrzymałościowych
  • dokumentacja rysunkowa – konstrukcja
  • zestawienie stali zbrojeniowej

projekt wewnętrznych instalacji sanitarnych i gazowych

  • opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami
  • charakterystyka energetyczna budynku
  • analiza porównawcza dla alternatywnego systemu ogrzewania
  • opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej
  • dokumentacja rysunkowa – instalacje sanitarne i gazowe

projekt wewnętrznych instalacji elektrycznych

  • opis techniczny instalacji elektrycznych
  • dokumentacja rysunkowa – instalacje elektryczne
  • rzuty kondygnacji – rozmieszczenie instalacji elektrycznej
  • schemat tablicy bezpiecznikowej
  • instalacja odgromowa

Opracowania dodatkowe:

  • Szczegółowy kosztorys inwestorski wraz z przedmiarem robót. Dokument w wersji elektronicznej wysyłany e-mailem.

Poniższa lista przedstawia listę standardowych zmian na jakie wyrażamy zgodę.

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

300 zł

Dodatkowy egzemplarz projektu

250 zł

Projekt ogrzewania pompą ciepła

800 zł

Projekt szamba

250 zł

Projekt ogrzewania podłogowego

400 zł

Projekt instalacji solarnej

300 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt wentylacji mechanicznej

450 zł

Projekt kotłowni na paliwo stałe

350 zł

Projekt wentylacji grawitacyjnej

350 zł

Projekt ogrodu

2 500 zł
