HomeKONCEPT-53

5 900 zł

Projekt domu HomeKONCEPT-53

Autor projektu:HOMEKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 900 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa159.44 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

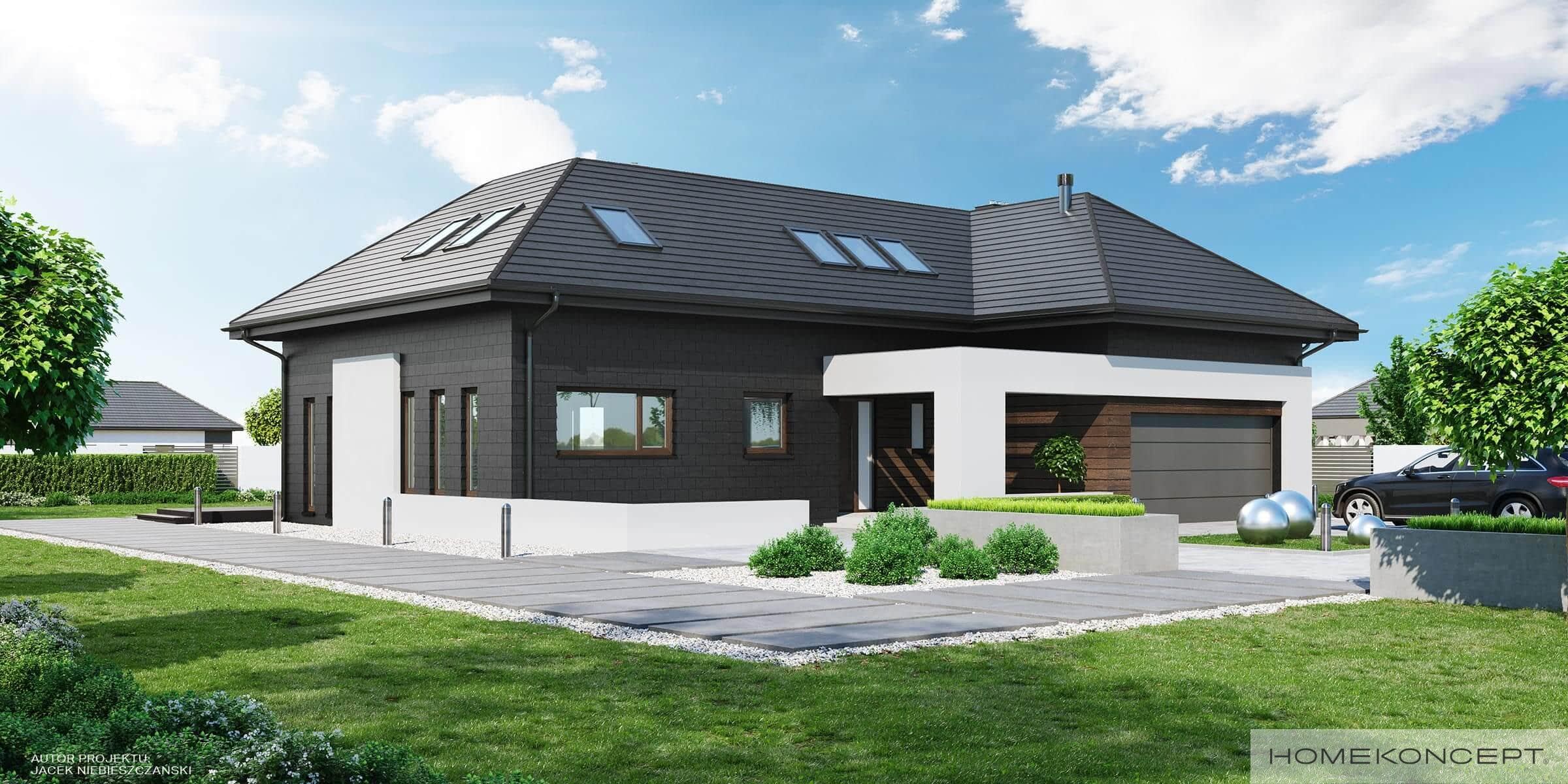

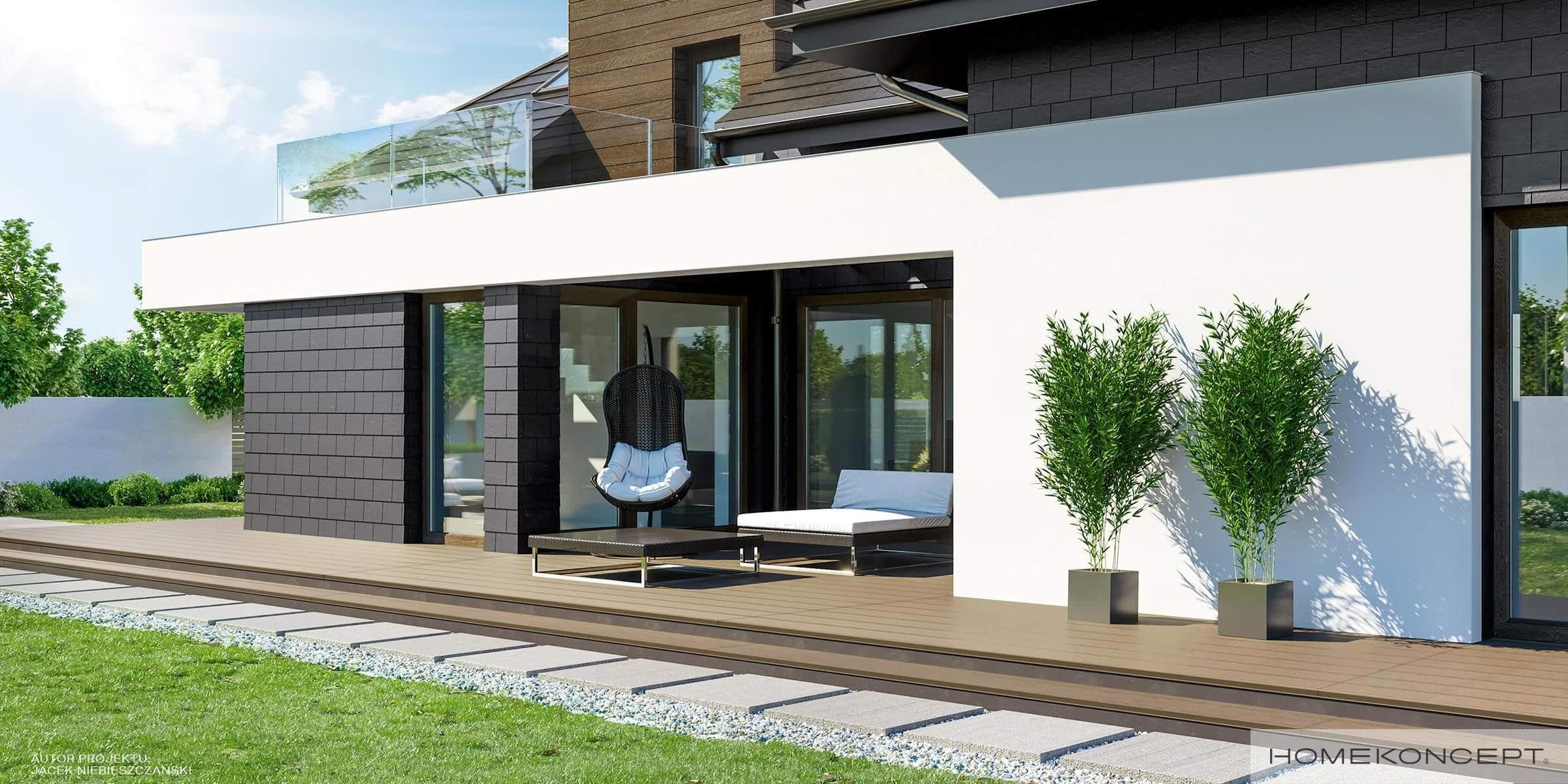

Projekt HomeKONCEPT 53 to mniejsza wersja bardzo popularnego domu HomeKONCEPT-13. Piękna, mieniąca się różnymi kolorami elewacja z naturalnego łupka kamiennego doskonale komponuje się z nowoczesną, płaską dachówką. Bryłę domu zdobi białe belkowanie, charakterystyczny element wyróżniający całą kolekcję domów HomeKONCEPT. Prostokątna lukarna oraz okna kolankowe to kolejne detale architektoniczne podkreślające nowoczesną stylistykę budynku. Pomieszczenia strefy dziennej są doskonale doświetlone dzięki panoramicznym przeszkleniom, a osłonięty z trzech stron taras tworzy przytulną strefę relaksu dla wszystkich domowników. Wejście do budynku zostało osłonięte ażurowym belkowaniem i ozdobione naturalnym drewnem elewacyjnym.

W holu przyciągają uwagę schody dywanowe, które zostały pięknie wyeksponowane na tle przeszklonej ściany. Antresola w części dziennej dodaje przestronności wnętrzom, a centralnie umieszczony kominek ogrzeje dom w czasie pierwszych jesiennych chłodów. Spiżarnia sąsiadująca z kuchnią to praktyczne pomieszczenie ułatwiające przechowywanie produktów spożywczych, przetworów oraz sprzętu AGD. Po przeciwnej stronie holu znajduje się część gościnna składająca się z pokoju, mogącego pełnić funkcję gabinetu oraz łazienki z prysznicem. Program funkcjonalny parteru uzupełnia garaż 2-stanowiskowy oraz kotłownia gazowa. Na poddaszu domu HomeKONCEPT 53 zaprojektowano sypialnię małżeńską, którą od przestrzeni w salonu oddziela duże, panoramiczne przeszklenie. Została ona dodatkowo wyposażona w prywatną garderobę. Znajdują się tutaj również dwie sypialnie, garderoba oraz duża, rodzinna łazienka.


Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 18 cm
StropŻelbetowy wylewany
DachTradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową
ElewacjaKamień elewacyjny lub łupek kamienny w połączeniu z tynkiem silikonowym
OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie, jadalni, kuchni, łazienkach, toalecie, pralni, garderobach, wiatrołapie i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaMechaniczna z rekuperacją

Rzuty

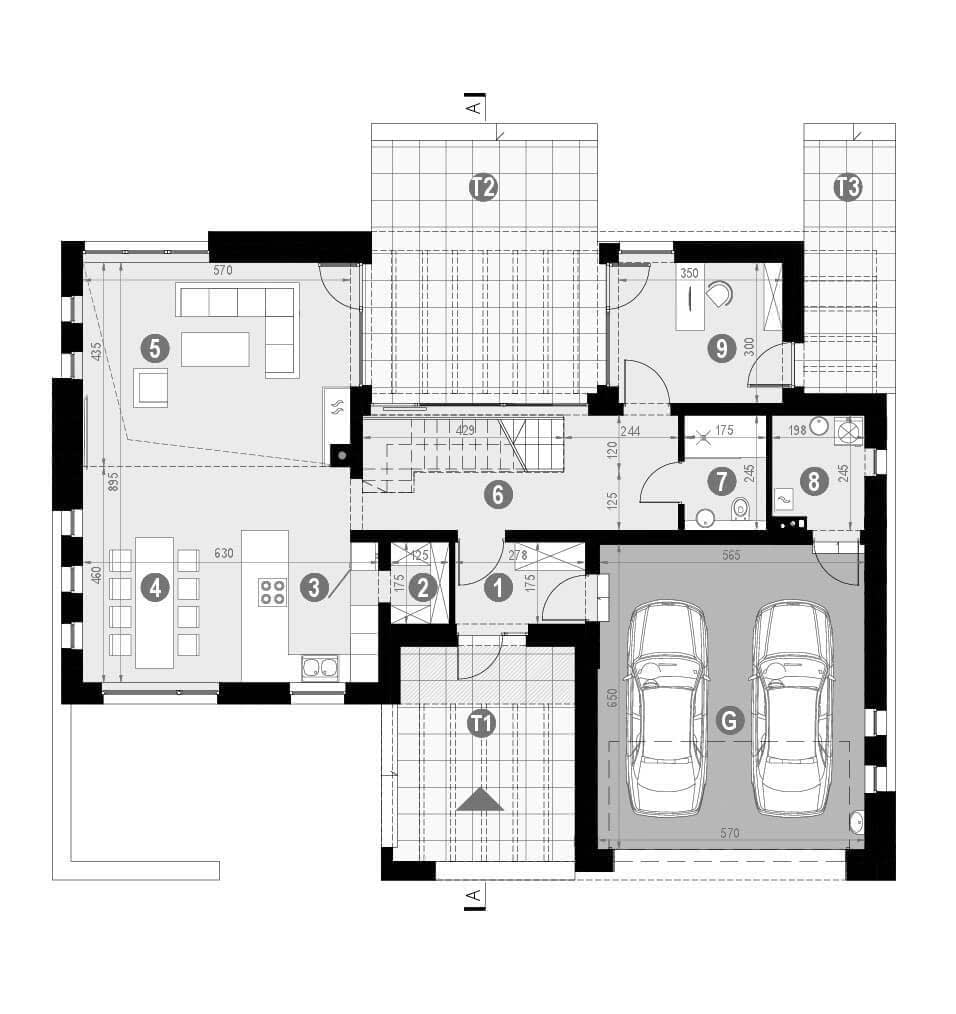

Rzut parteru

Rzut projektu HomeKONCEPT-53 - Rzut parteru

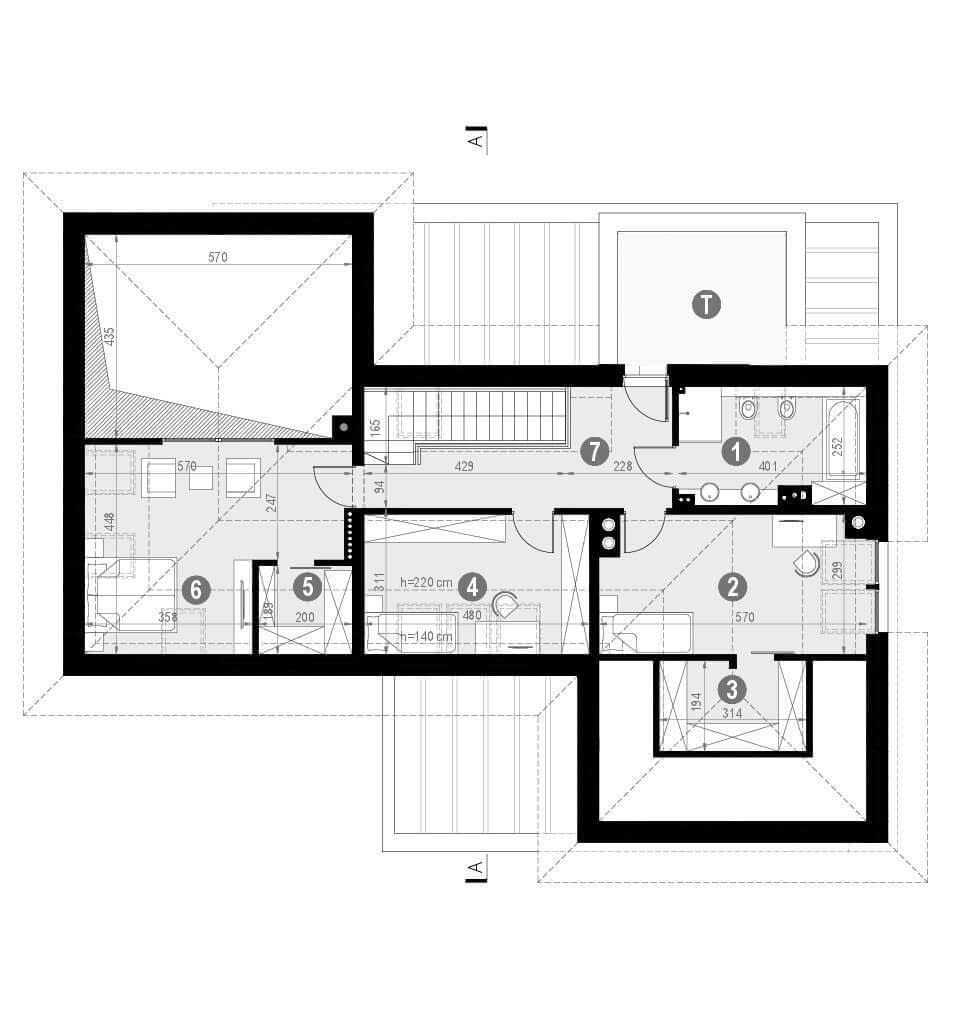

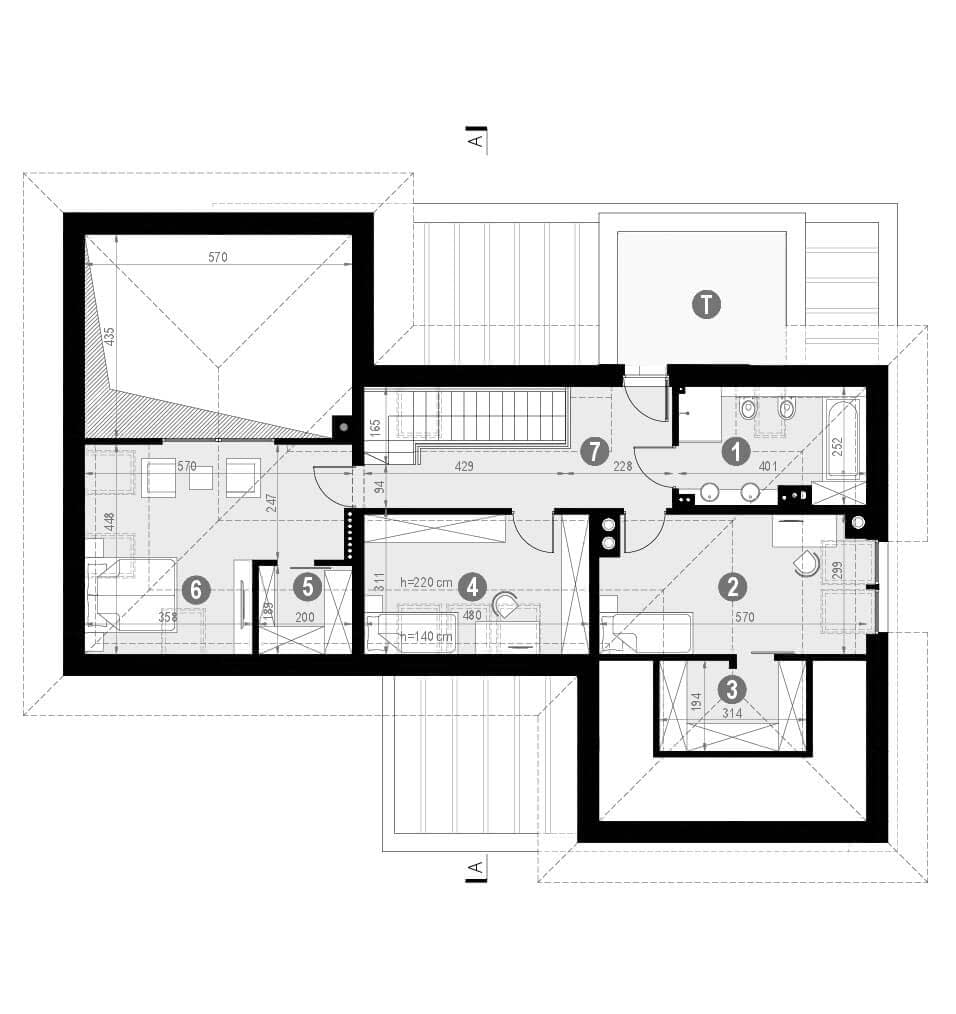

Rzut poddasza

Rzut projektu HomeKONCEPT-53 - Rzut poddasza

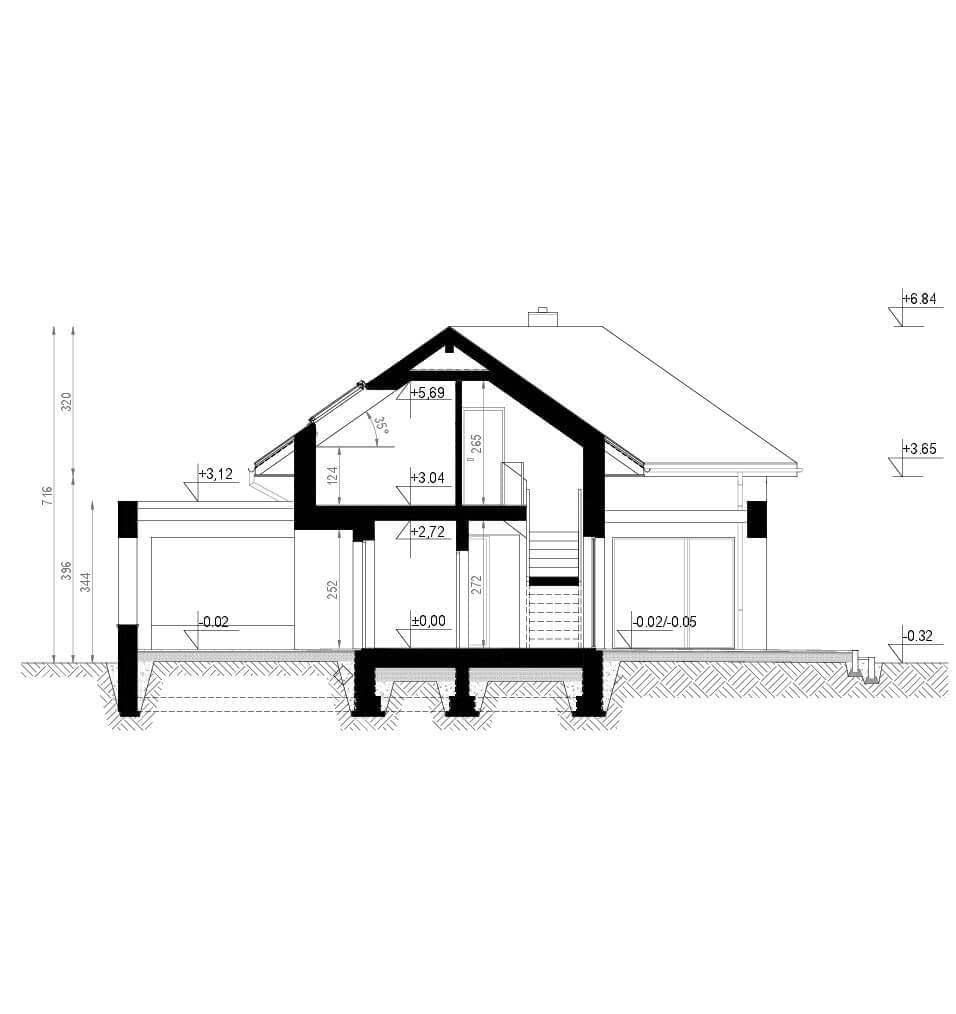

Przekrój

Rzut projektu HomeKONCEPT-53 - Przekrój

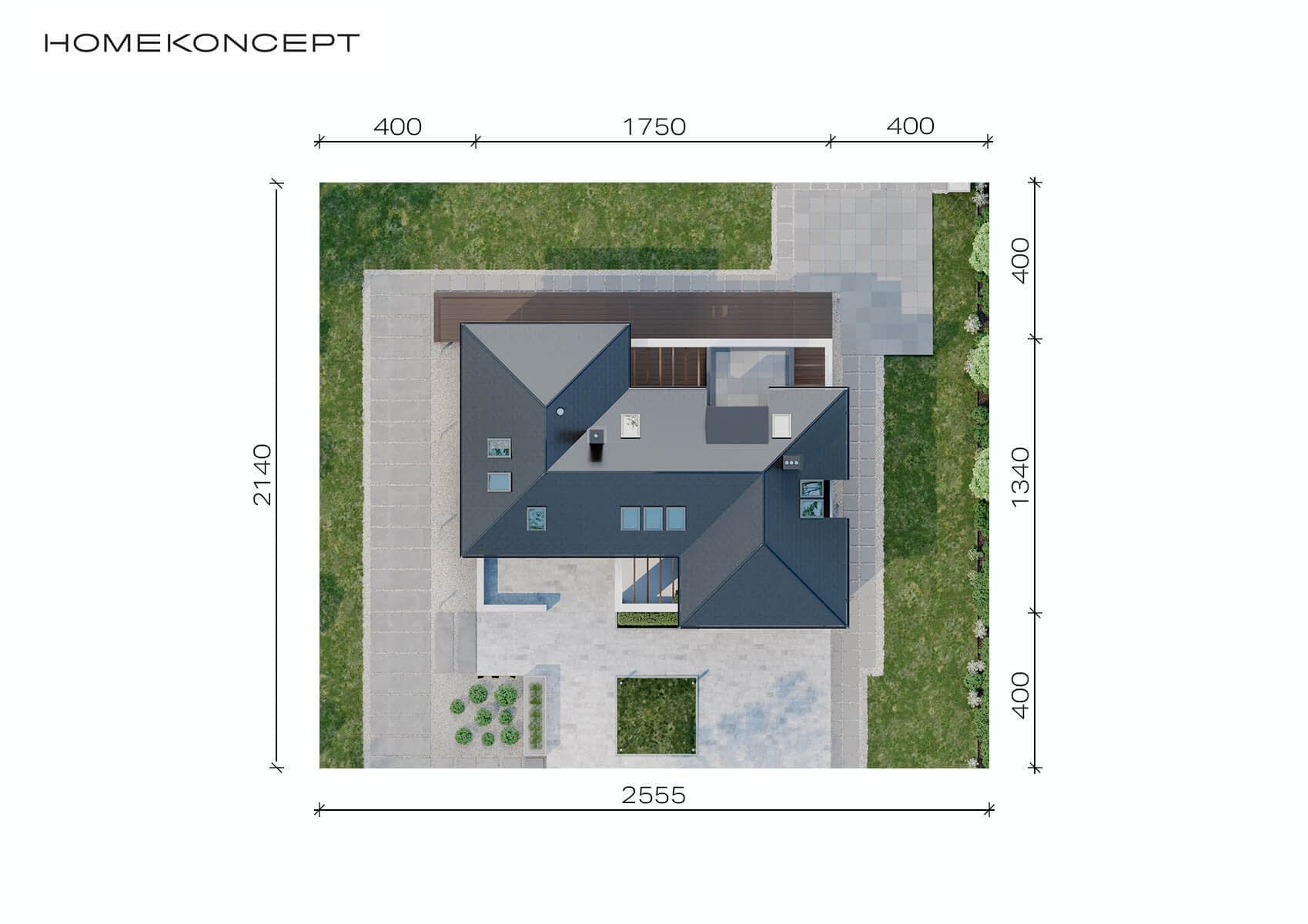

Usytuowanie na działce

Rzut projektu HomeKONCEPT-53 - Usytuowanie na działce

Rzut parteru - lustro

Rzut projektu HomeKONCEPT-53 - Rzut parteru - lustro

Rzut poddasza - lustro

Rzut projektu HomeKONCEPT-53 - Rzut poddasza - lustro

Przekrój - lustro

Rzut projektu HomeKONCEPT-53 - Przekrój - lustro

Dane techniczne

  • Powierzchnia użytkowa159.44 m²
  • Powierzchnia zabudowy176.89 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu259 m²
  • Kubatura984 m³
  • Wysokość domu7.16 m
  • Minimalne wymiary działki25.55 x 21.4m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Projekt jest podzielony na dwie osobne części, dostępne w trzech egzemplarzach każda

Projekt architektoniczno-budowlany:
I / szczegółowy opis projektu;
II / część rysunkowa (rzuty, przekroje, elewacje, zestawienia stolarki i więźby).

Projekt techniczny:
I / rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych;
II/ projekt konstrukcji – szczegółowy opis wraz z częścią rysunkową;
III/ projekt wewnętrznych instalacji sanitarnych i gazowych – szczegółowy opis wraz z częścią rysunkową;
IV/ projekt wewnętrznych instalacji elektrycznych – szczegółowy opis wraz z częścią rysunkową.

Dodatkowo:
Charakterystyka energetyczna (jeśli dotyczy) – dołączona do projektu technicznego.
Dopuszczalne zmiany w projekcie niewymagające zgody projektanta – znajdują się w obydwu częściach projektu.

Standardowy zakres zmian obejmuje:

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm
    i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
