Projekt domu HOMEKONCEPT 66 A G1

Zgodność z WT 2021 i Eurokodami

Opis projektu

HOMEKONCEPT 66 A G1 to projekt domu z poddaszem użytkowym i antresolą o powierzchni użytkowej 108,93 m², z trzema sypialniami, sauną i garażem jednostanowiskowym. To wersja HOMEKONCEPT 66 A z garażem (20,96 m²) połączonym z domem łącznikiem.

Układ

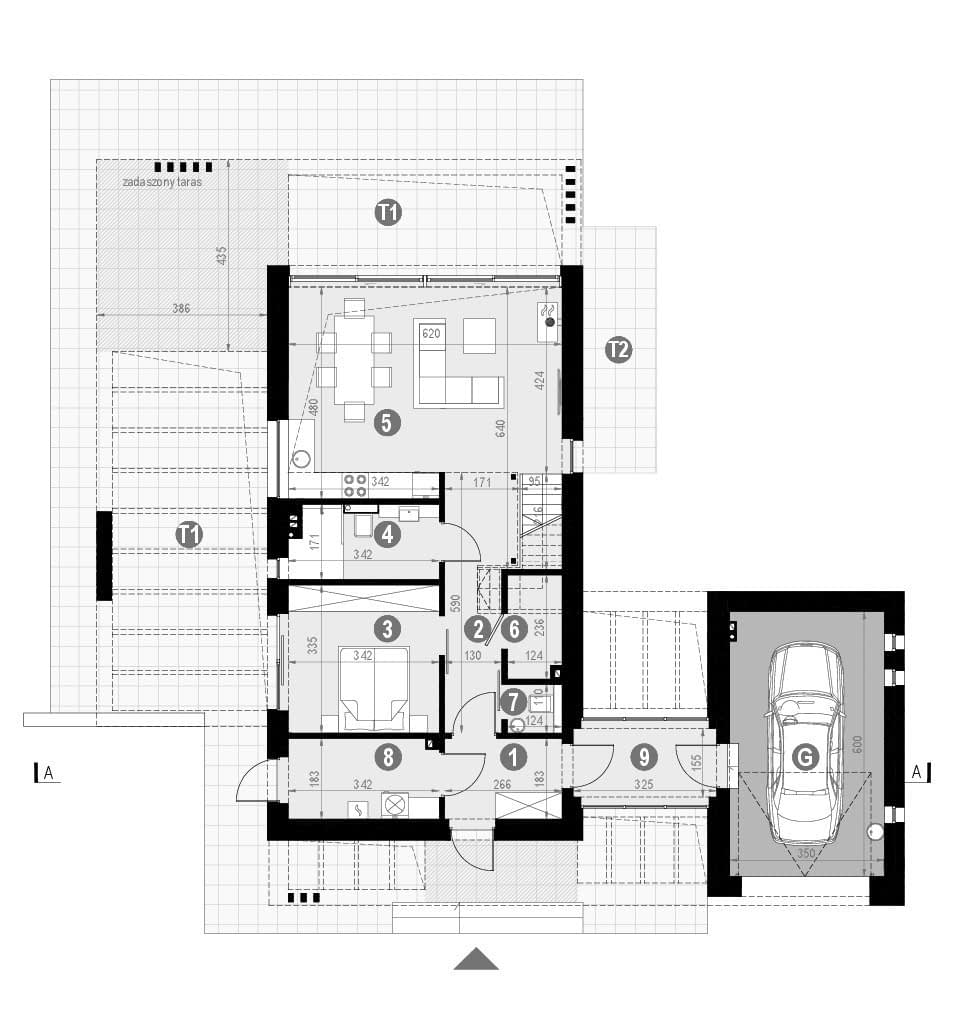

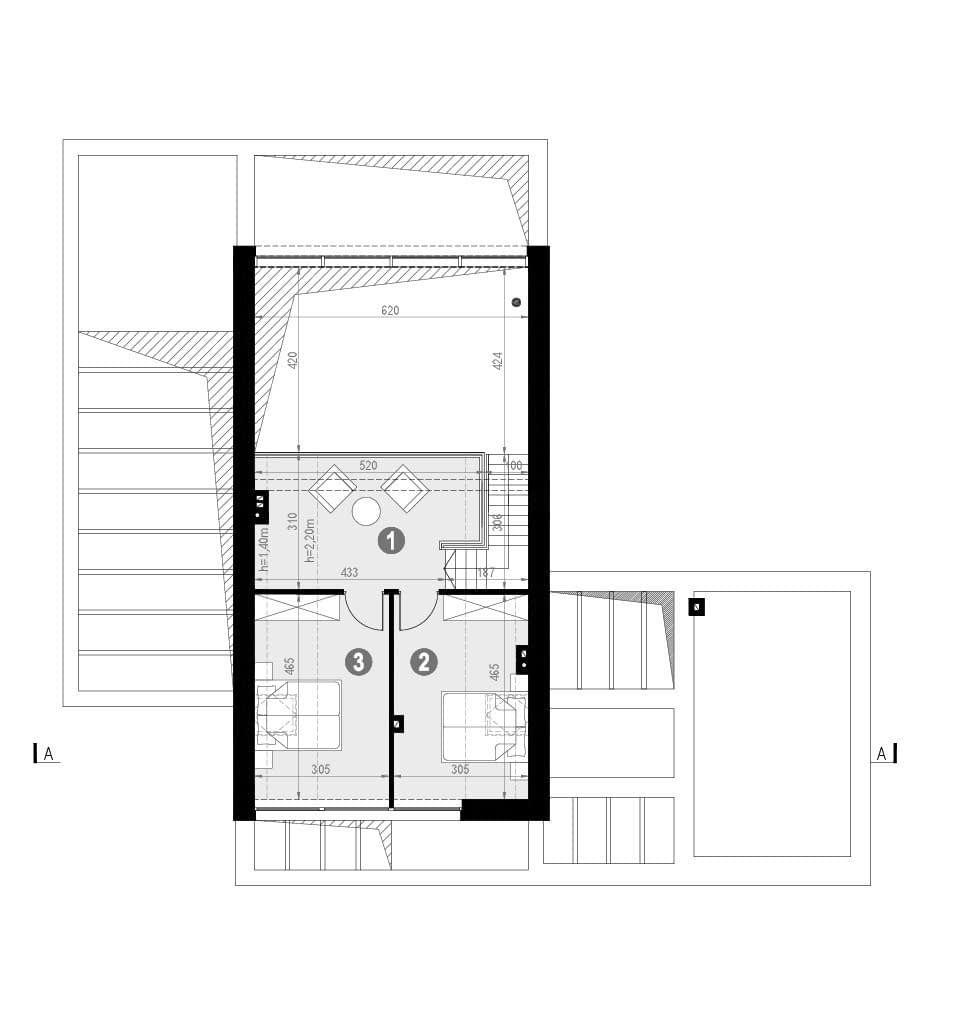

Na parterze jest salon z jadalnią i kuchnią (28,2 m²), sypialnia, łazienka, toaleta, sauna i pralnia. Łącznik prowadzi do garażu, więc w deszczowy dzień nie wychodzisz na zewnątrz. Na poddaszu są antresola (15,2 m²) i dwie sypialnie. Dwukondygnacyjne przeszklenie doświetla salon.

Taras

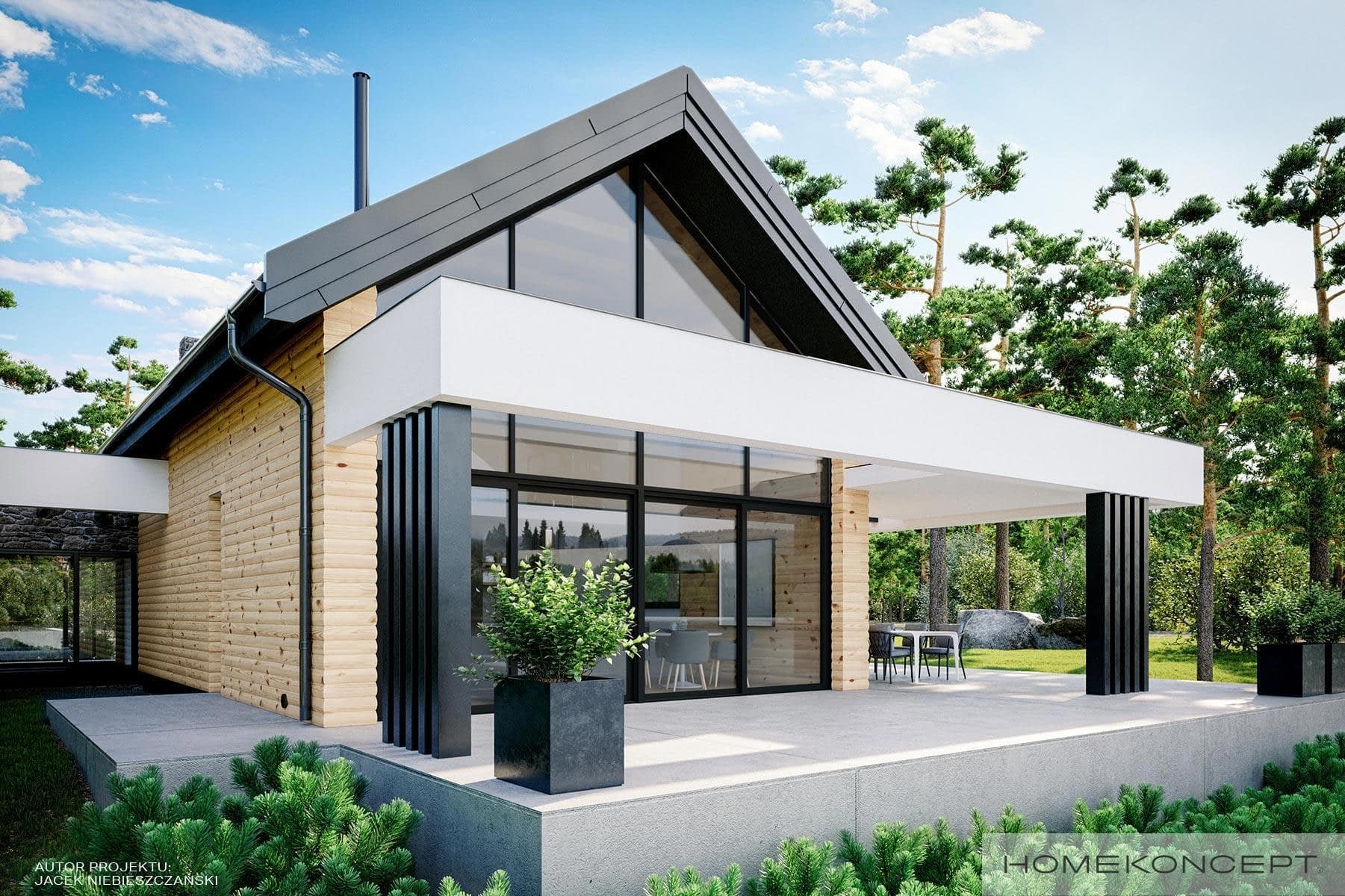

Taras o powierzchni 129,05 m² może być letnią jadalnią, placem zabaw albo miejscem na grilla ze znajomymi.

• wymiary budynku: 18,29 × 16,89 m

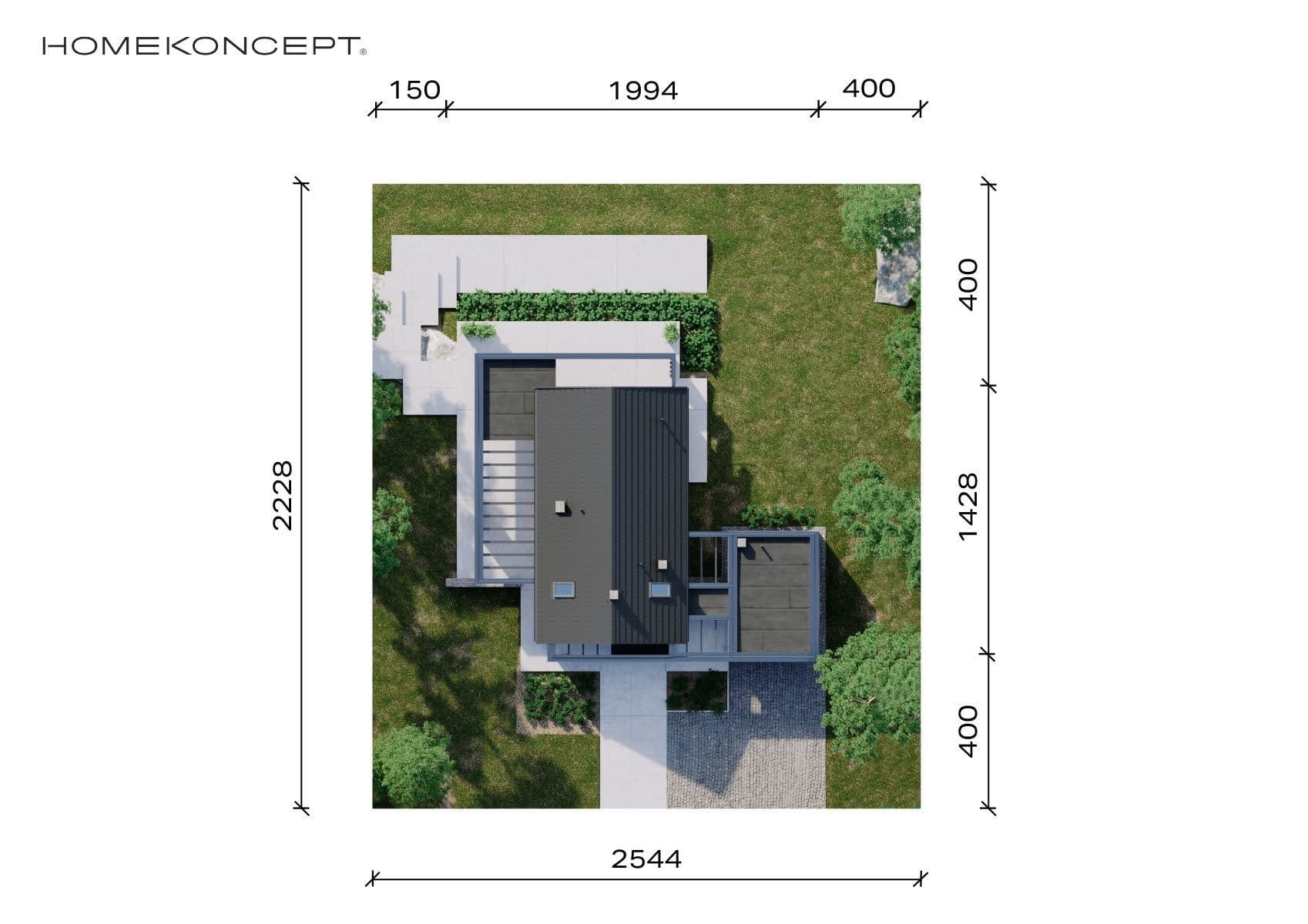

• minimalna działka: 22,28 × 24,44 m

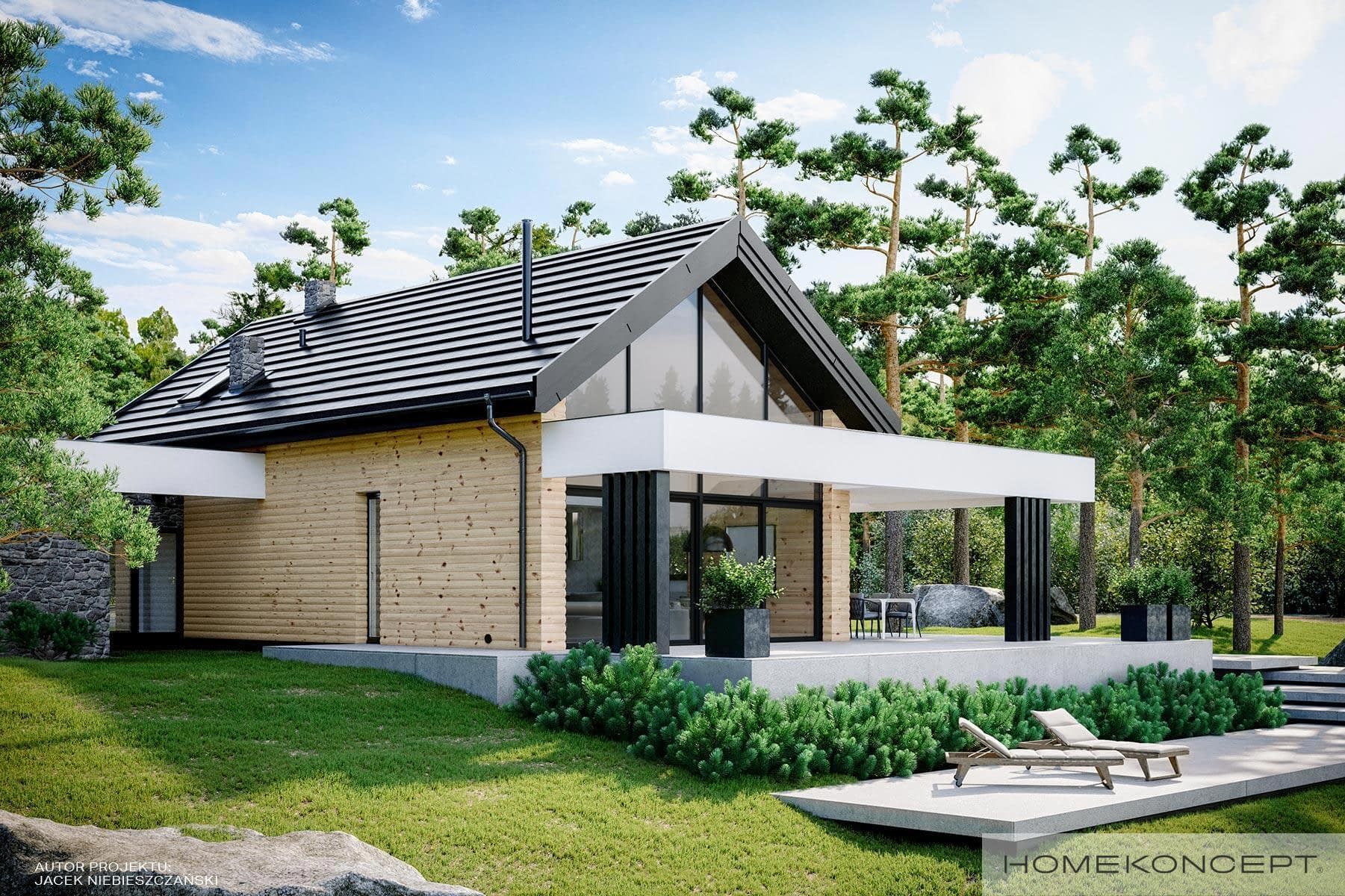

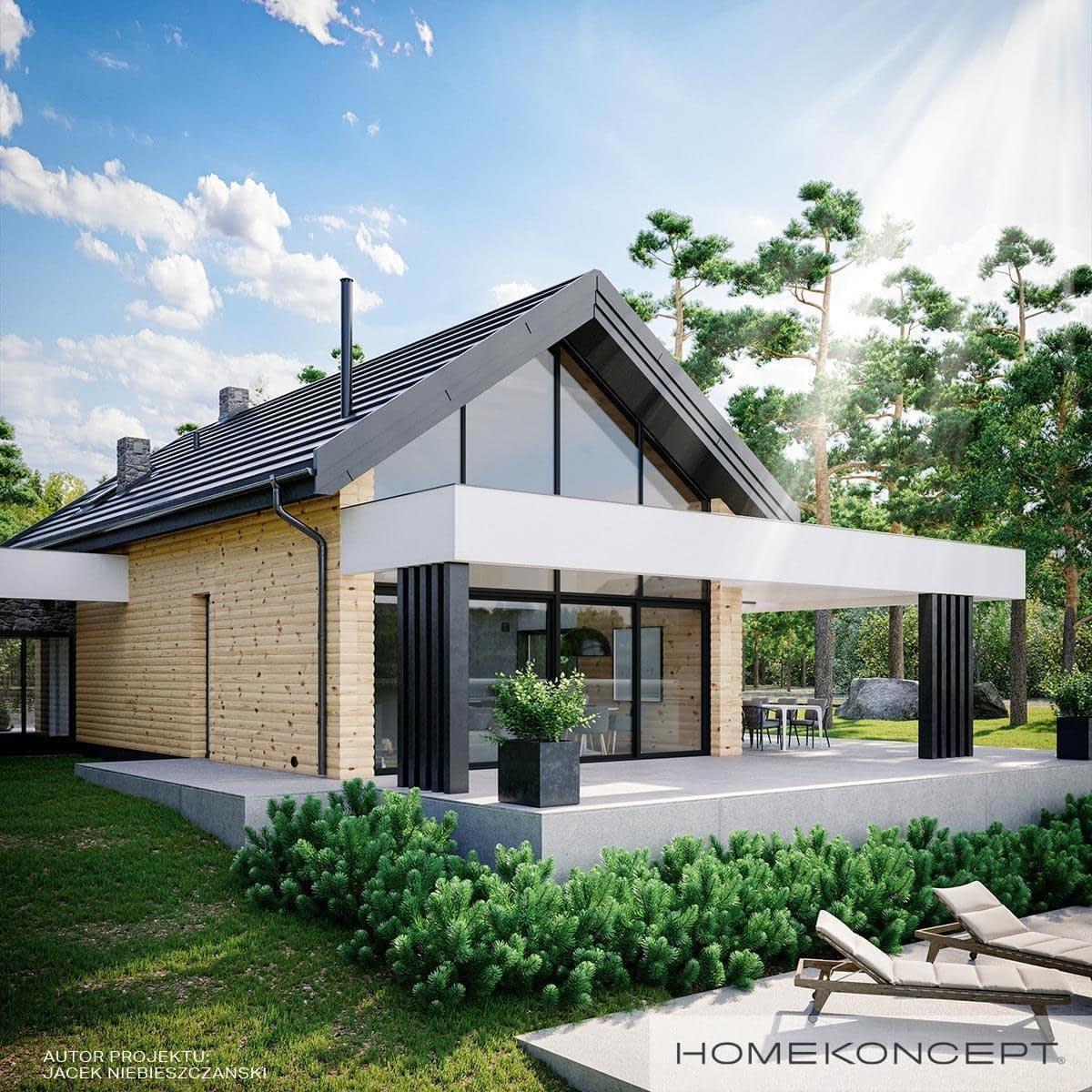

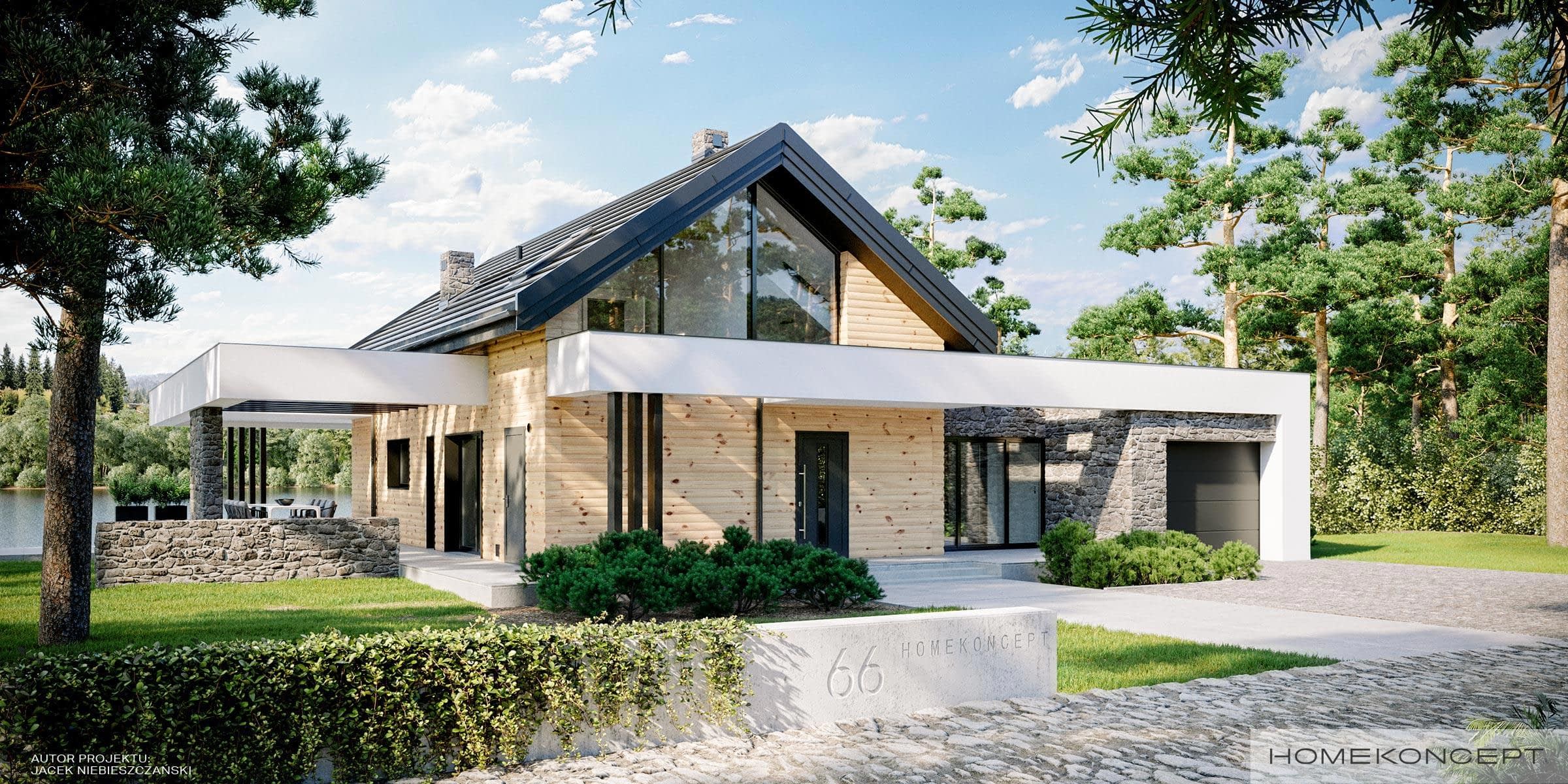

• elewacja z drewna, kamienia i tynku, dach dwuspadowy 35°
• wskaźnik EP: 67,44 kWh/(m²·rok), wentylacja grawitacyjna, kominek

Ile kosztuje budowa?

Według kosztorysu Homekoncept średni koszt stanu surowego zamkniętego to ok. 327 tys. zł, prac wykończeniowych ok. 166 tys. zł, a instalacji ok. 74 tys. zł. To kwoty netto (bez VAT), policzone na średnim krajowym poziomie cen z I kwartału 2022 r. dla budowy systemem zleconym, bez ozdobnych okładzin elewacji. Rzeczywisty koszt będzie inny: zależy od aktualnych cen materiałów i robocizny, regionu, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny. Ceny z 2022 r. są już wyraźnie nieaktualne, dziś trzeba liczyć się z wyższymi kosztami.

Zamów projekt HOMEKONCEPT 66 A G1 na wbudowie.pl.

Konstrukcja

Strop: konstrukcja stalowa

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian 17 cm/wełna mineralna 18 cm

Dach: tradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową swissporTON i stropodach pełny kryty membraną EPDM, okna dachowe FAKRO

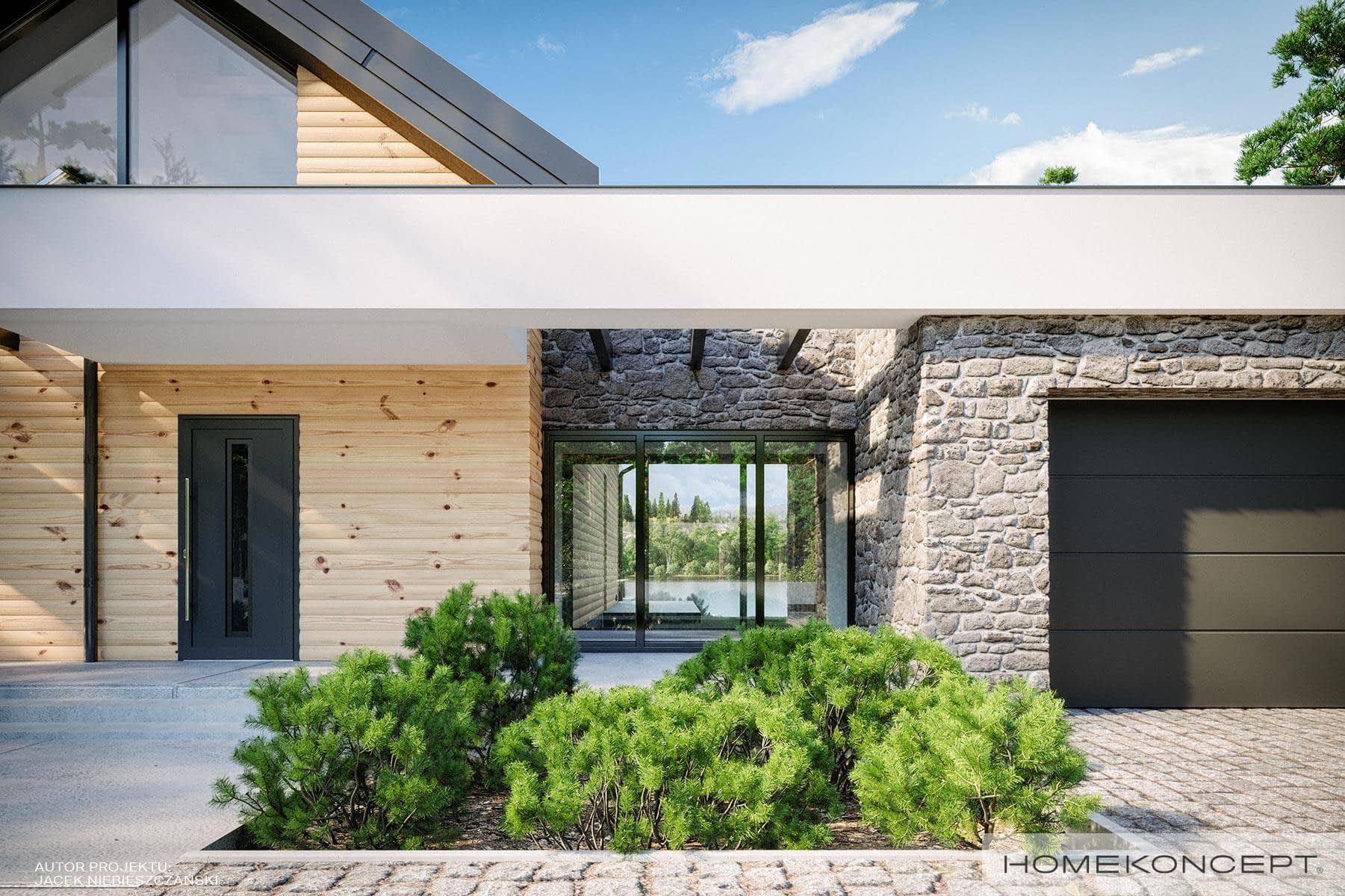

Elewacja: deski elewacyjne/ćwierćbale połączone z kamieniem naturalnym 29 PM firmy EL-POL Hurtownia Kamienia i tynkiem silikonowym

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w strefie dziennej, łazienkach, komunikacji, pomieszczeniu gospodarczym, wiatrołapie, saunie oraz tradycyjne grzejniki w pozostałych pomieszczeniach

Wentylacja: grawitacyjna

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

• opis techniczny,
• rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
• rzut dachu i więźby dachowej,

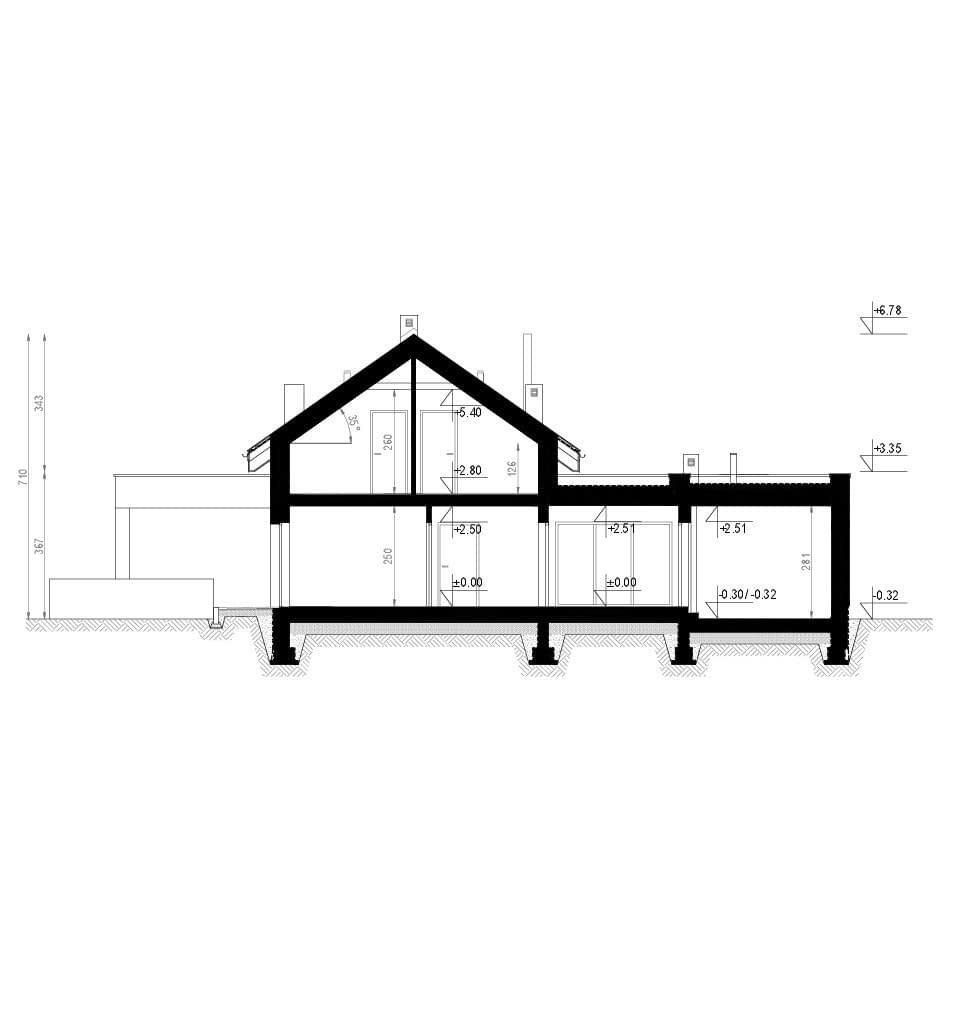

• wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
• opisy przegród,
• elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
• wykaz stolarki okiennej i drzwiowej,
• zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:

• wyciąg z obliczeń statyczno – wytrzymałościowych,
• dokumentacja rysunkowa – konstrukcja,
• zestawienie stali zbrojeniowej.

Projekt wewnętrznych instalacji sanitarnych i gazowych:

• opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
• charakterystyka energetyczna budynku,
• analiza porównawcza dla alternatywnego systemu ogrzewania,
• opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
• dokumentacja rysunkowa – instalacje sanitarne i gazowe.

Projekt wewnętrznych instalacji elektrycznych:

• opis techniczny instalacji elektrycznych,
• dokumentacja rysunkowa – instalacje elektryczne,
• rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
• schemat tablicy bezpiecznikowej,
• instalacja odgromowa.

Standardowy zakres zmian obejmuje:

• • zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • zmiana kolorystyki i wykończenia elewacji,
  • zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
