HOMEKONCEPT 97 G2 Ytong

5 590 zł

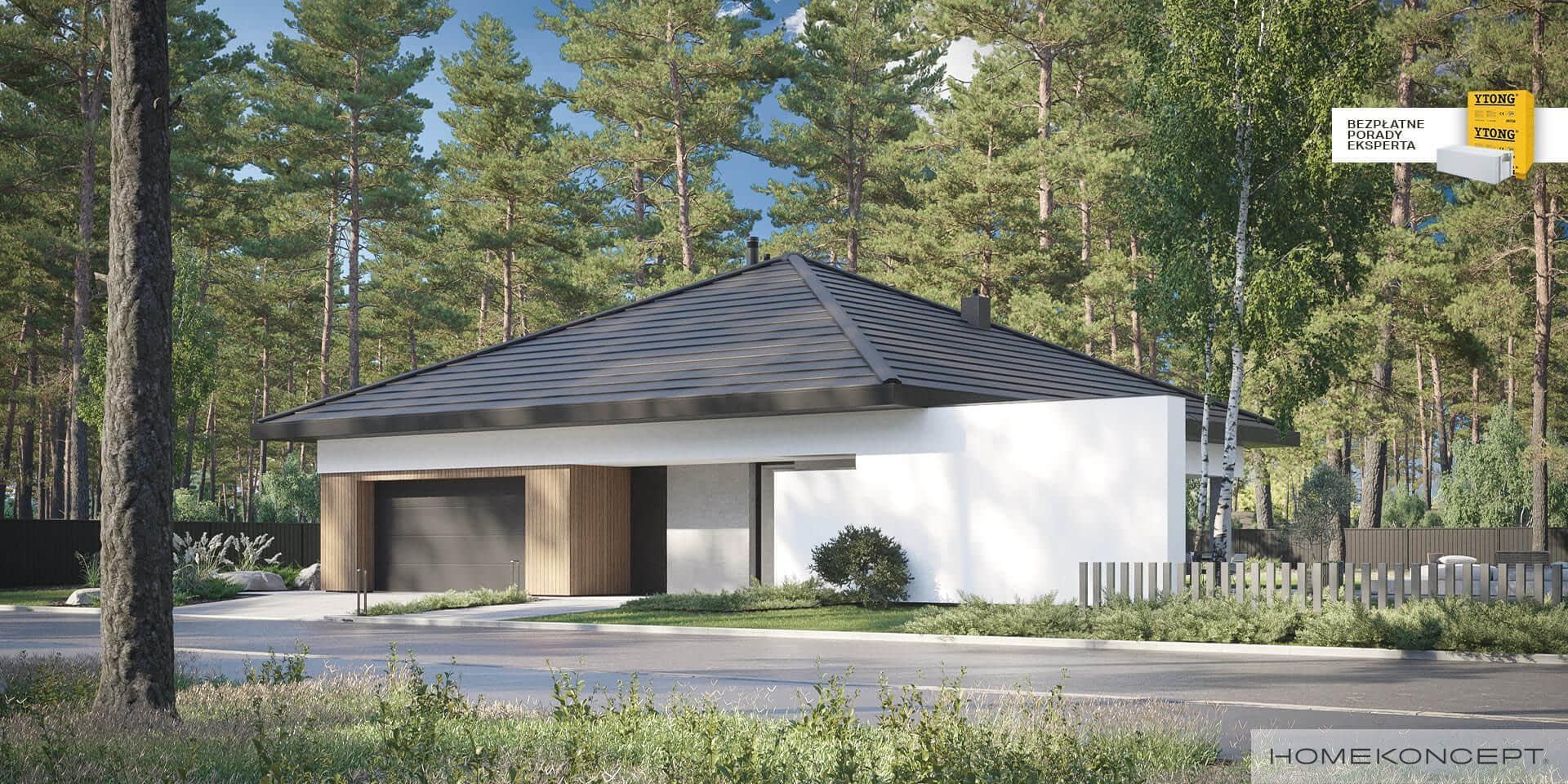

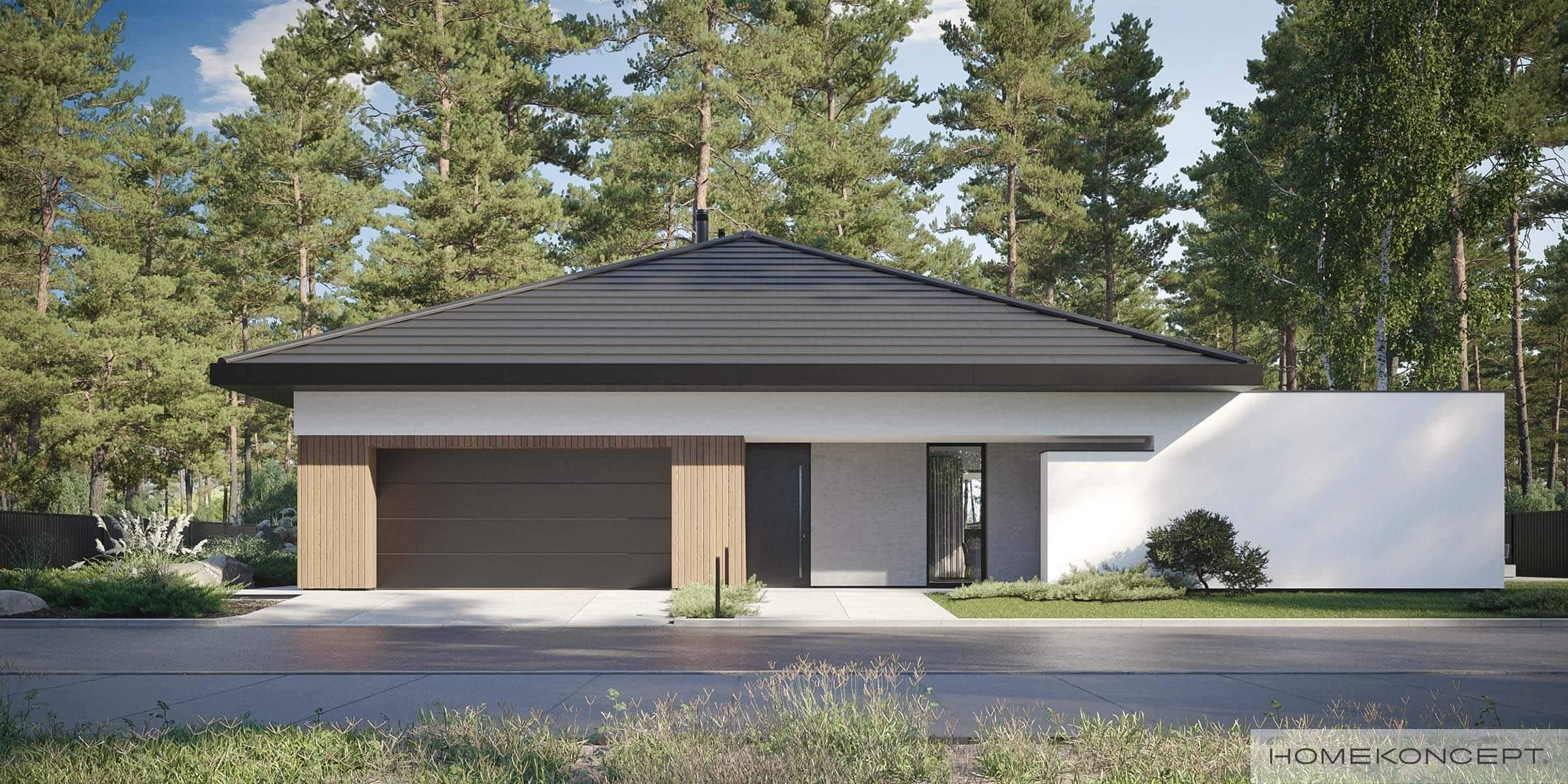

Projekt domu HOMEKONCEPT 97 G2 Ytong

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 890 zł5 590 zł
Oszczędź: 300,00zł
Cena przed promocją: 5 890 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa106.58 m²
  • Kondygnacje
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu25°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.


Konstrukcja

Strop: funkcję stropu pełni pas dolny wiązarów dachowych

Ściany: dwuwarstwowe - bloczek z betonu komórkowego Ytong Acura 24 cm + styropian Termo Organika 20 cm/wełna mineralna 20 cm

Dach: prefabrykowane, drewniane wiązary dachowe firmy INTER - LERS, pokryte dachówką ceramiczną lub cementową CREATON

Elewacja: tynk silikonowy połączony z deską elewacyjną

Ogrzewanie: gazowe - piec kondensacyjny; ogrzewanie podłogowe w całym domu, dodatkowo w łazienkach tradycyjne grzejniki typu "ręcznikowiec"

Wentylacja: mechaniczna z rekuperacją

Rolety: tak – rozwiązania firmy ALUPROF

Rzuty

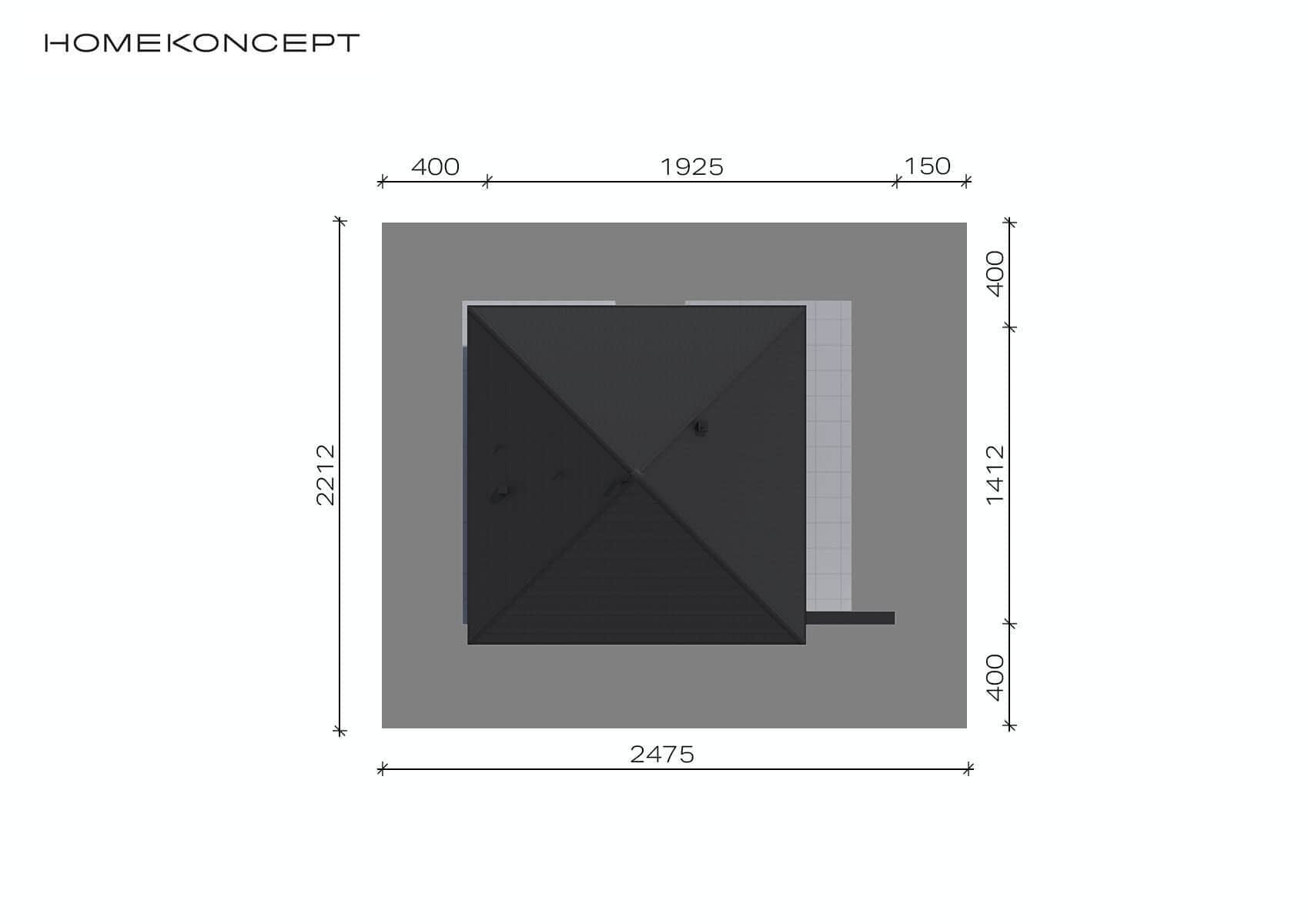

Usytuowanie na działce

Rzut projektu HOMEKONCEPT 97 G2 Ytong - Usytuowanie na działce

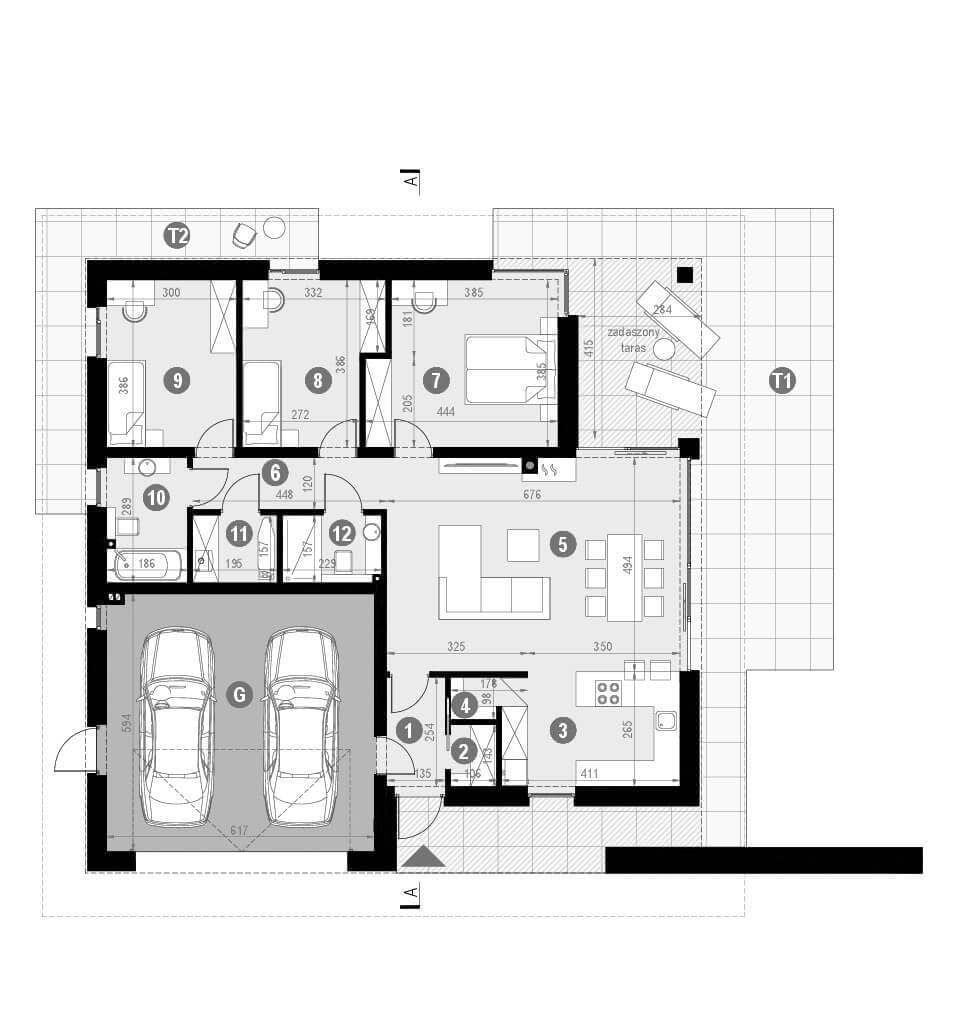

Rzut parteru

  • sypialnia16.09
  • wiatrołap3.42
  • spiżarnia1.04
  • komunikacja5.38
  • pralnia / kotłownia3.06
  • garaż36.82
  • sypialnia11.51
  • salon / jadalnia33.26
  • taras / utwardzenie14.84
  • sypialnia11.58
  • łazienka5.34
  • taras / utwardzenie50.12
  • kuchnia10.82
  • łazienka3.56
  • garderoba1.52
Rzut projektu HOMEKONCEPT 97 G2 Ytong - Rzut parteru

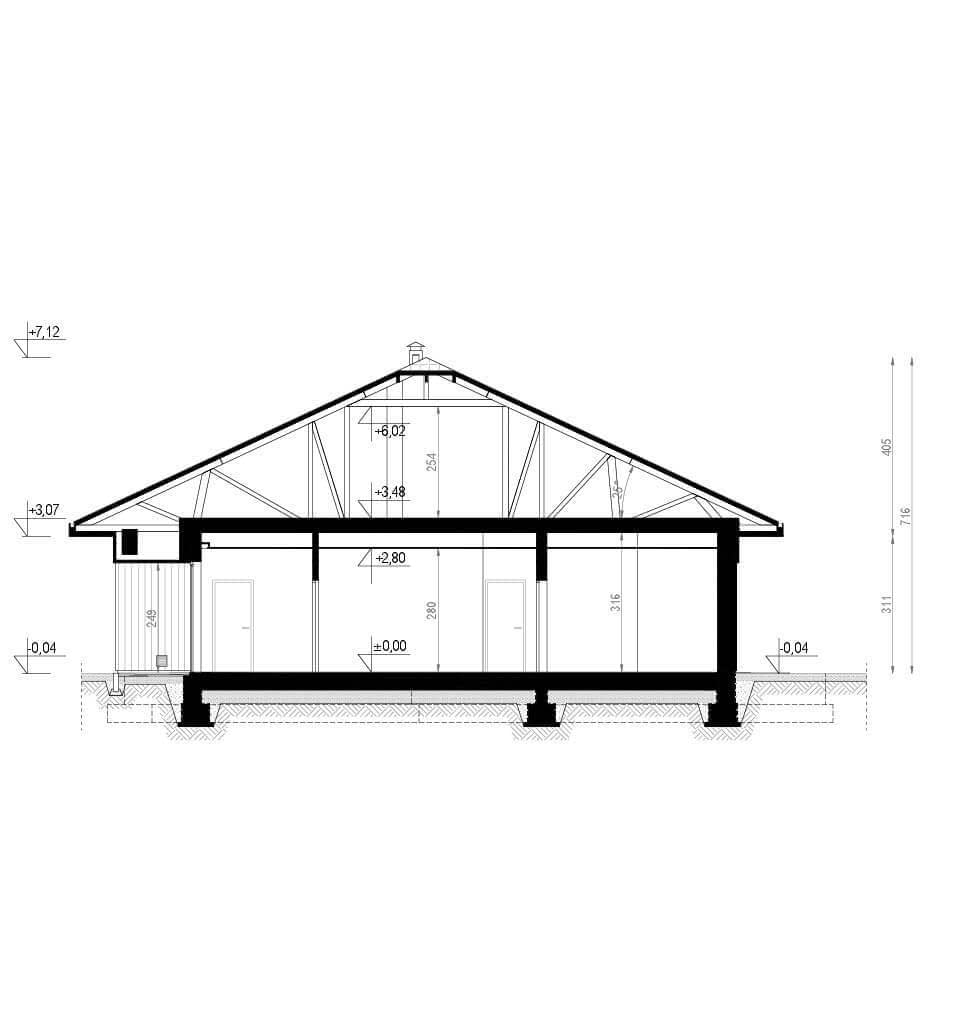

Przekrój

  • wysokość budynku7.16
  • wysokość do okapu3.11
Rzut projektu HOMEKONCEPT 97 G2 Ytong - Przekrój

Dane techniczne

  • Powierzchnia użytkowa106.58 m²
  • KominekTak
  • Liczba łazienek2
  • Powierzchnia dachu280.5 m²
  • Kubatura802 m³
  • Długość domu14.17 m
  • Szerokość domu19.3 m
  • Minimalne wymiary działki22.12 x 24.75m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu25°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

  • opis techniczny,
  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
  • rzut dachu i więźby dachowej,
  • wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
  • opisy przegród,
  • elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
  • wykaz stolarki okiennej i drzwiowej,
  • zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:
  • wyciąg z obliczeń statyczno – wytrzymałościowych,
  • dokumentacja rysunkowa – konstrukcja,
  • zestawienie stali zbrojeniowej.
Projekt wewnętrznych instalacji sanitarnych i gazowych:
  • opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
  • charakterystyka energetyczna budynku,
  • analiza porównawcza dla alternatywnego systemu ogrzewania,
  • opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
  • dokumentacja rysunkowa – instalacje sanitarne i gazowe.
Projekt wewnętrznych instalacji elektrycznych:
  • opis techniczny instalacji elektrycznych,
  • dokumentacja rysunkowa – instalacje elektryczne,
  • rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
  • schemat tablicy bezpiecznikowej,
  • instalacja odgromowa.

Standardowy zakres zmian obejmuje:

    • zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
    • zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
    • zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
    • zmiana kolorystyki i wykończenia elewacji,
    • zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
    • zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
    • zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
    • zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
    • zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
    • zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
    • zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
    • wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
    • zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
    • zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

450 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt ogrzewania pompą ciepła

840 zł

Projekt szamba

340 zł

Projekt wentylacji grawitacyjnej

490 zł

Pakiet HOME

1 379 zł590 zł

Pakiet PREMIUM

4 019 zł1 290 zł
