- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa200.52 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

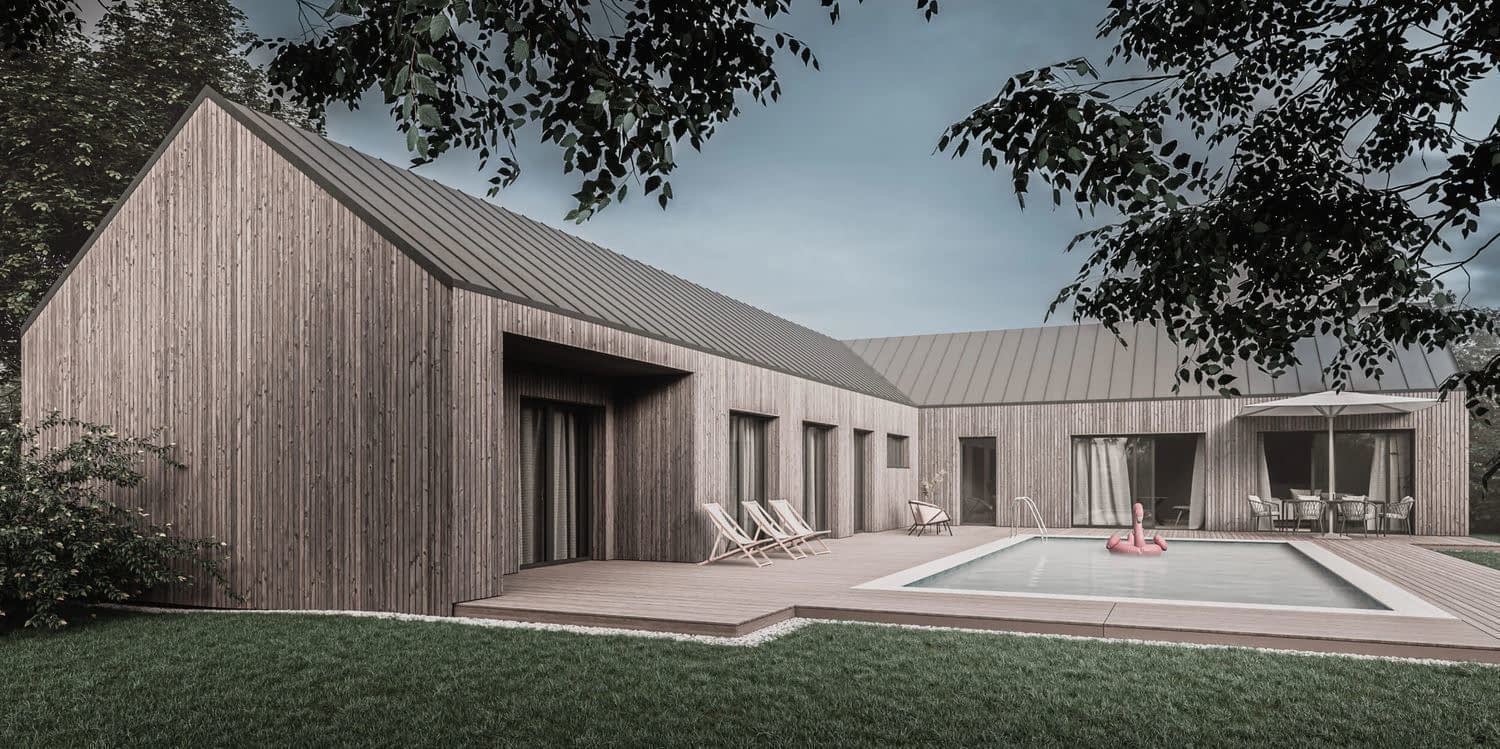

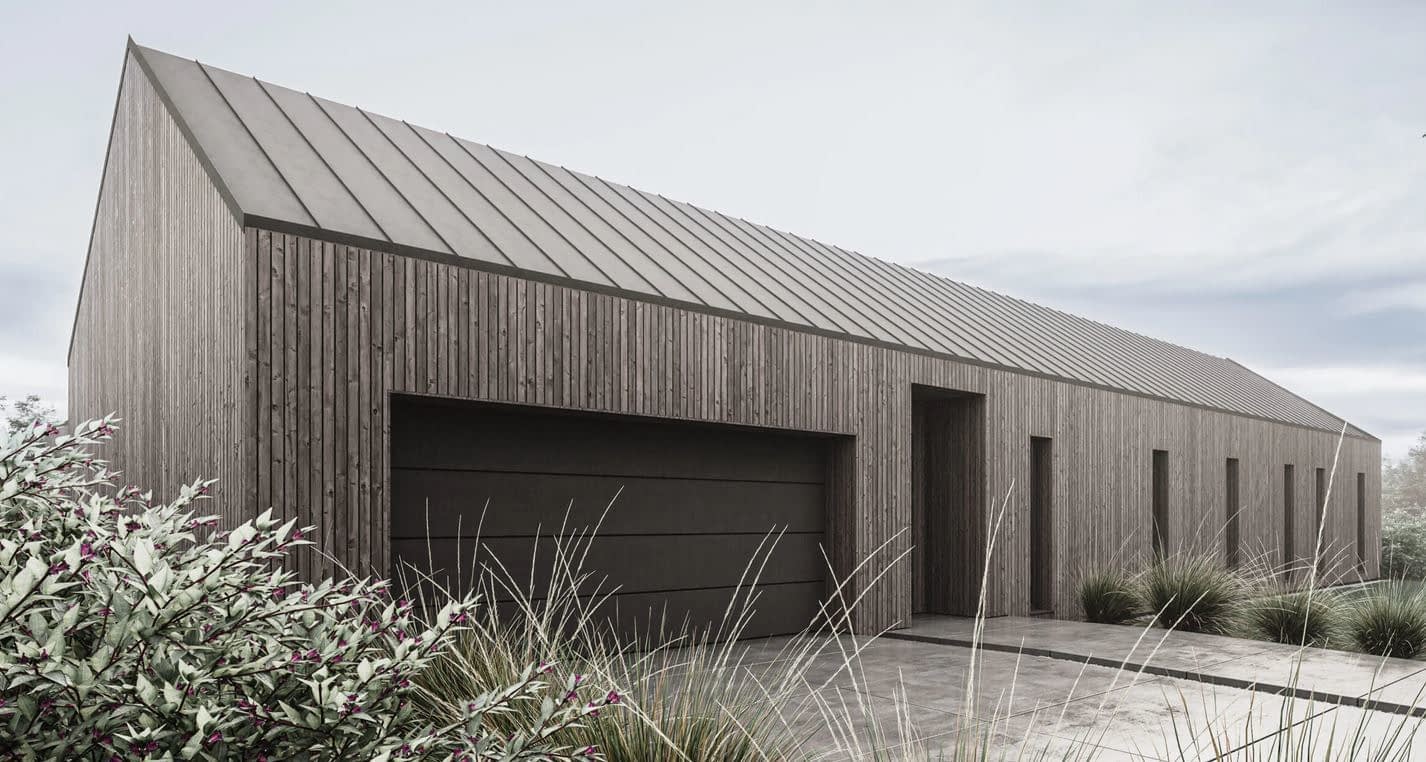

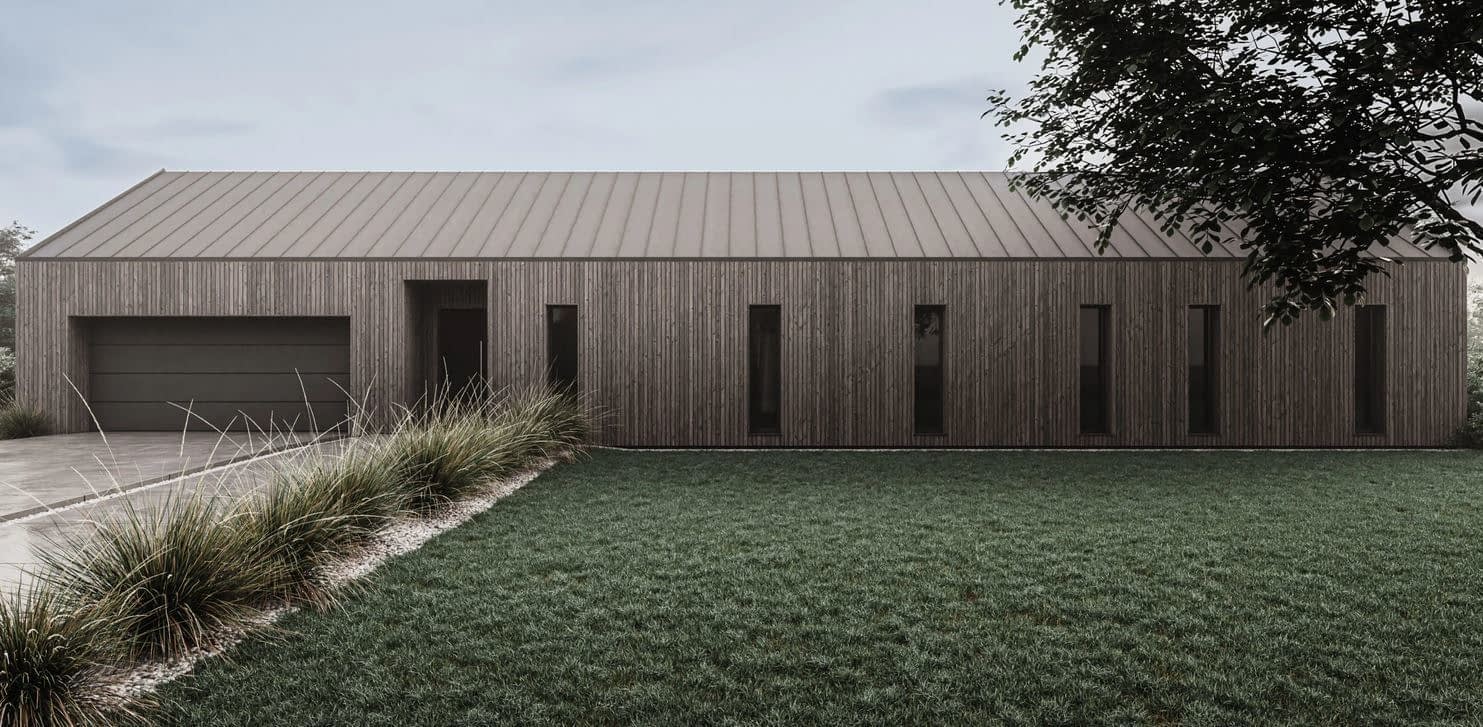

Projekt domu wzorowany na tradycyjnej formie od frontu nie jest oczywisty. Wydaje się być prostą minimalistyczną bryłą założoną na prostokącie, w rzeczywistości część ta stanowi odcięcie głównej strefy mieszkalnej od części frontowej. Prosta monochromatyczna bryła założona na literze L tworzy w naturalny sposób wewnętrzną prywatną przestrzeń rekreacyjną z obszernym tarasem o ogrodem dostępnym z wszystkich pokoi. Jednolite elewacje wykończone deską podkreślają zdecydowaną stylistykę budynku. Konsekwentne rozmieszczenie otworów okiennych elewacji frontowej i bocznej z pełnym szkleniem elewacji grodowych jest wynikiem założonego układu wewnątrz.
Konstrukcja
| ściany |
| dwuwarstwowe: bloczek silikatowe + mineralna wełna skalna 20cm na etapie adaptacji dopuszcza się zmianę materiałów budowlanych |
| posadowienie |
| ławy fundamentowe należy dostosować do lokalnych warunków gruntowych na etapie adaptacji możliwa zmiana na posadowienie na płycie fundamentowej |
| dach – konstrukcja |
| tradycyjna więźba krokwiowa + prefabrykowane dźwigary |
| dach – pokrycie |
| blacha na rąbek stojący |
| elewacje |
| deska elewacyjna |
Rzuty

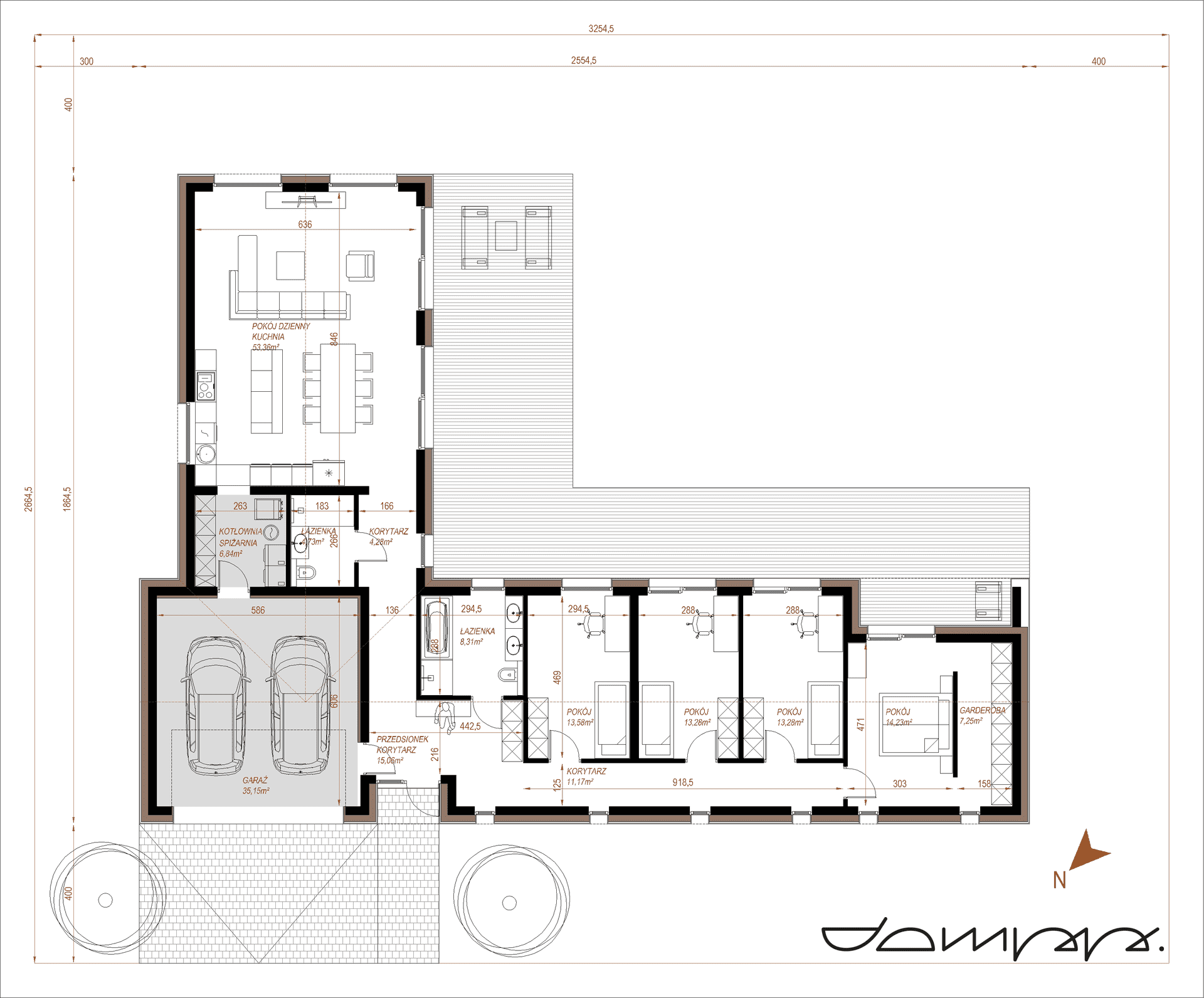

Rzut parteru
Dane techniczne
- Powierzchnia użytkowa200.52 m²
- Powierzchnia zabudowy265.12 m²
- Liczba pokoi5
- Długość domu18.65 m
- Szerokość domu25.45 m
- Wysokość domu5.85 m
- Minimalne wymiary działki32.55 x 26.65m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Projekt budowlany - zawartość dokumentacji.
PROJEKT ARCHITEKTONICZNO - BUDOWLANY
- część opisowa projektu architektoniczno – budowlanego
- analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło
- rysunki elewacji z opisem materiałów wykończeniowych
- rzuty kondygnacji
- rzut dachu
- przekroje wraz z opisem przegród budowlanych
PROJEKT TECHNICZNY - ARCHITEKTURA
- część opisowa projektu technicznego architektury
- uszczegółowione rysunki elewacji z opisem materiałów wykończeniowych
- uszczegółowione rzuty kondygnacji
- rzut dachu
- uszczegółowione przekroje wraz z opisem przegród budowlanych
- zestawienie stolarki okiennej
PROJEKT TECHNICZNY - KONSTRUKCJA
- część opisowa projektu technicznego konstrukcji
- rzut ław fundamentowych/płyty fundamentowej z zestawieniem stali zbrojeniowej
- rysunki wykonawcze elementów konstrukcyjnych w technologii opracowania projektu
- zestawienie stali zbrojeniowej dla budynku oraz poszczególnych elementów
- zestawienie drewna konstrukcyjnego
- zestawienie materiałów konstrukcyjnych dla technologii budowy, w której został opracowany projekt (dotyczy wybranych projektów w technologiach prefabrykowanych)
PROJEKT TECHNICZNY - INSTALACJE SANITARNE
- projektowana charakterystyka energetyczna budynku
- instalacja wodociągowo – kanalizacyjna:
- opis techniczny;
- rzuty kondygnacji – instalacja wodociągowo – kanalizacyjna
- instalacja centralnego ogrzewania:
- opis techniczny;
- rzuty poszczególnych kondygnacji – instalacja centralnego ogrzewania z ogrzewaniem podłogowym, rozstawem rur zapotrzebowaniem pomieszczenia na energię cieplną oraz rozmieszczeniem grzejników c.o. w pomieszczeniach technicznych i gospodarczych
- instalacja wentylacji mechanicznej z odzyskiem ciepła (w standardzie dokumentacji):
- opis techniczny;
- projekt wentylacji mechanicznej z odzyskiem ciepła z trasami instalacji oraz rozmieszczeniem anemostatów oraz wydajnością nawiewu / wywiewu
PROJEKT TECHNICZNY - INSTALACJE ELEKTRYCZNE
- część opisowa projektu technicznego instalacji elektrycznych;
- schemat rozdzielnicy głównej
- rzut fundamentów – instalacja uziemienia odgromowego
- rzuty kondygnacji z instalacją elektryczną oświetlenia i gniazd wtykowych
- rzut dachu – instalacja odgromowa
Autor projektu upoważnia bezterminowo projektantów posiadających wystarczające [w odniesieniu do zakresu i przeznaczenia projektu] i wymagane przepisami uprawnienia, działających z wyboru Inwestora, do wprowadzenia zmian i włączenie ich w skład pełnej dokumentacji projektu architektoniczno-budowlanego, podpisywanej przez tego projektanta [adaptacji projektu]. Autor projektu upoważnia projektantów, o których mowa powyżej do dokonywania przez tych projektantów i na ich odpowiedzialność następujących zmian w projekcie:
- realizacji budynku w lustrzanym odbiciu;
- zmiana materiałów budowlanych elementów konstrukcyjnych budynku tj. fundamenty, ściany, stropy, schody, więźba dachowa pod warunkiem zachowania bezpieczeństwa konstru
- zmiana usytuowania wewnętrznych ścian konstrucyjnych i niekonstrukcyjnych pod warunkiem zachowania bezpieczeństwa konstrukcji;
- zmiana wymiarów zewnętrznych budynku w zakresie 5%;
- zmiana kąta nachylenia dachu w zakresie 5%;
- podpiwniczenie budynku w całości lub części;
- zmiana usytuowania i geometrii schodów wewnętrznych;
- zmiana usytuowania ścian działowych i wewnętrznych otworów drzwiowych;
- zmiana wewnętrznych instalacji saniatrnych i elektrycznych z dostosowaniem ich do warunków przyłączenia oraz aranżacji wnętrz;
- zmiana źródła ciepła oraz instalacji centralnego ogrzewania z dostosowaniem jej do warunków przyłączenia, lokalnych możliwości oraz aranżacji wnętrz;
- zmiany sposobu wentylacji budynku, a w przypadku rezygnacji z realizacji instalacji wentylacji mechanicznej z odzyskiem ciepła wyraża się zgodę na doprojektowanie kominów wentylacyjnych;
