Projekt domu HOUSE X10.1 – MUROWANY
Rabat -500 zł
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa239 m²
- KondygnacjePiętrowy
- GarażDwustanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
W budynku zaprojektowano dwa lokale mieszkalne. Ich rozplanowanie zapewnia odpowiednią dozę dyskrecji w użytkowaniu oraz posiada wyraźnie określoną stylistykę.
Bryła budynku założona została na odwróconej literze T, która z jednej strony tworzy otwarty dziedziniec wejściowy z wjazdem do parterowego garażu dwustanowiskowego, z drugiej, osłoniętej dwukondygnacyjną częścią mieszkalną, otwiera się na ogród.
Punktem wyjścia dla zaplanowanego układu funkcjonalnego był podział części mieszkalnej na dwa niezależne lokale. Oba mieszkania funkcjonują niezależnie, zapewniając użytkownikom właściwy komfort oraz dyskrecję, przy jednoczesnym współużytkowaniu strefy wejściowej. Budynek w części parterowej posiadający wydzielenie dwóch odrębnych stref mieszkaniowych z niezależnymi wejściami, w części poddasza stanowiący kontynuację powierzchni mieszkalnej i scalającej bryłę.
W „senioratce” zaprojektowano przedsionek, pokój dzienny z aneksem kuchennym otwarty na ogród oraz sypialnię z łazienką. W bryle głównej zaplanowano parterowy garaż dwustanowiskowy z pomieszczeniami pomocniczymi: kotłownią, spiżarnią; część wejściową z holem i pokojem do pracy oraz łazienką i dalej część dzienną stanowiącą dominantę domu: jednoprzestrzenny pokój dzienny z otwartą antresolą i kuchnią pod nią, wszystko otoczone z trzech stron ogrodem.
Na poddaszu, które w całości przynależy do części rodzinnej, zaprojektowano sypialnię główną z garderobą i łazienką oraz dwa pokoje dla dzieci ze wspólną łazienką i towarzyszącą pralnią.
Konstrukcja
| ściany |
| dwuwarstwowe: bloczek silikatowy + mineralna wełna skalna 20cm na etapie adaptacji możliwa zmiana materiałów budowlanych |
| posadowienie |
| ławy fundamentowe należy dostosować do lokalnych warunków gruntowych |
| stropy |
| strop żelbetowy monolityczny |
| dach |
| tradycyjna więźba ciesielska |
| elewacje |
| deska elewacyjna płytka ceglana |
Rzuty

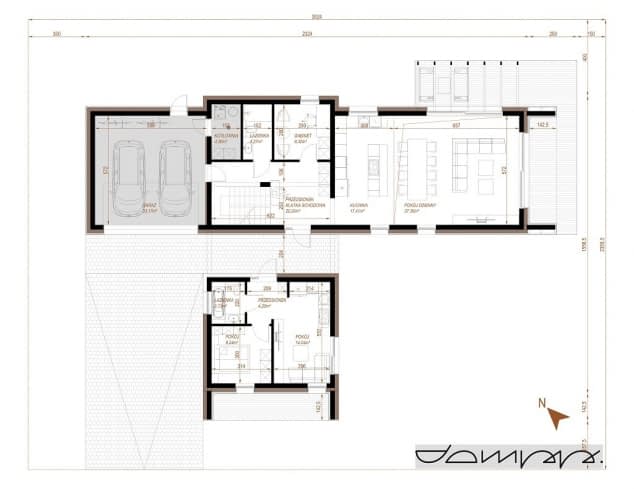

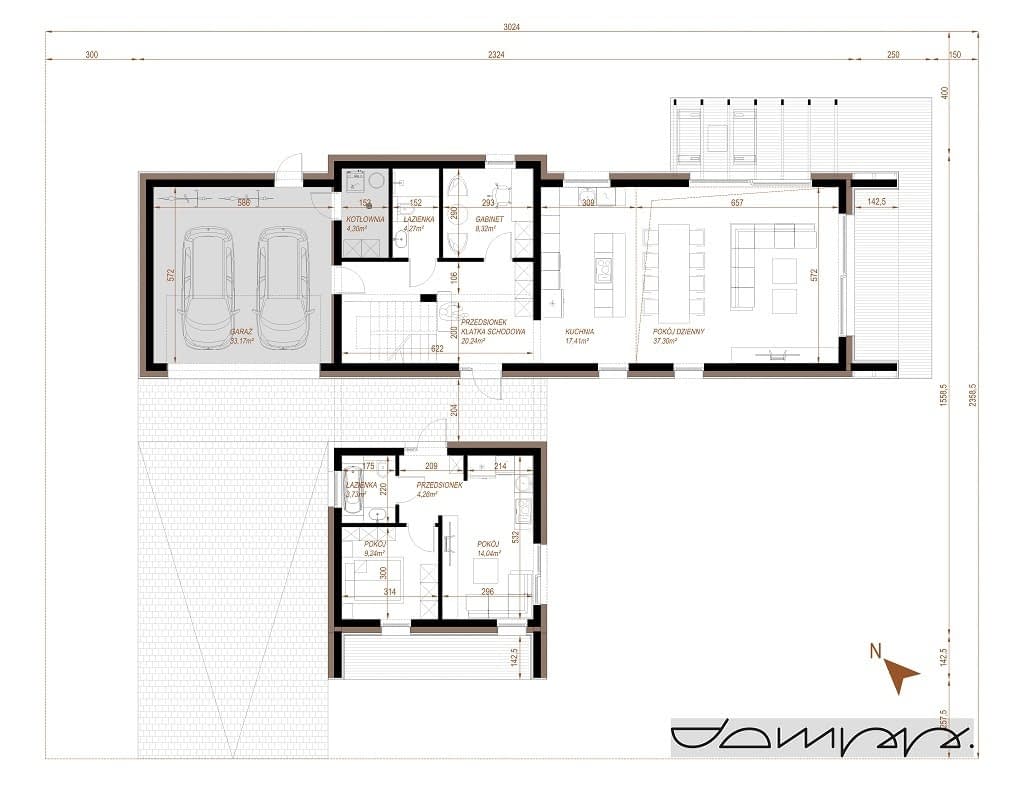

Parter

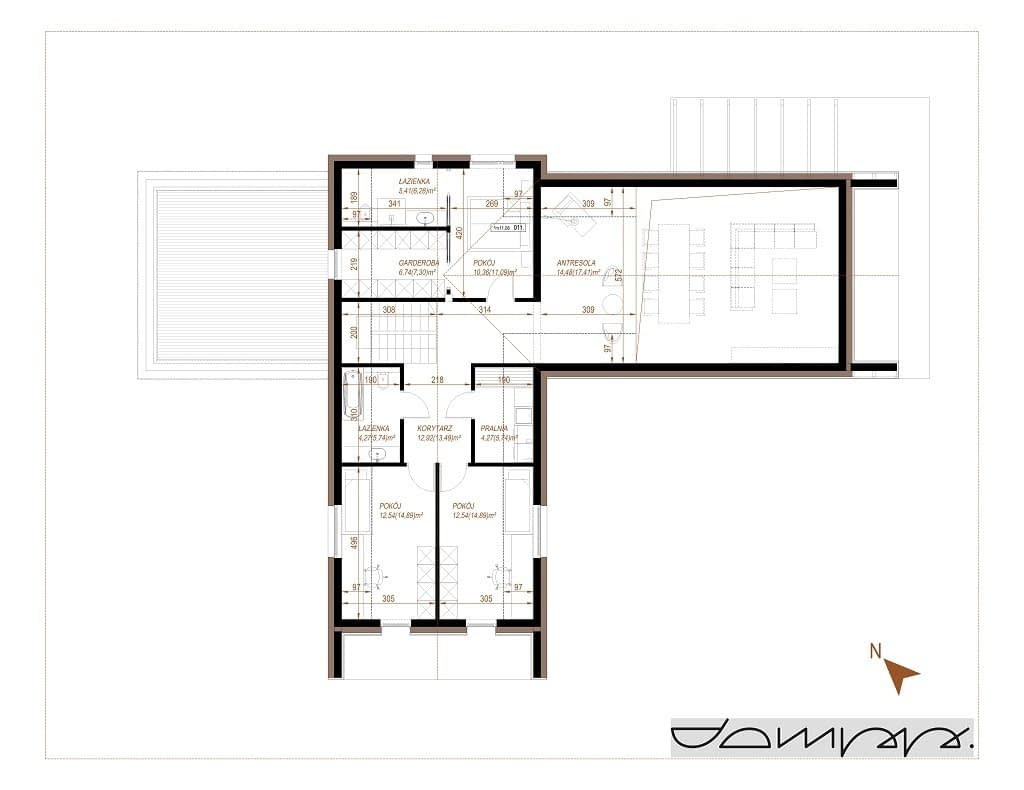

Piętro
Dane techniczne
- Powierzchnia użytkowa239 m²
- Powierzchnia zabudowy238 m²
- Liczba łazienek4
- Liczba pokoi4
- Wysokość domu8.75 m
- PiwnicaBrak podpiwniczenia
- PoddaszeUżytkowe
- Minimalne wymiary działki30.24 x 23.59m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja grzewczaGaz
- Instalacja opcjonalnaGaz
Zawartość projektu
Projekt budowlany - zawartość dokumentacji.
PROJEKT ARCHITEKTONICZNO - BUDOWLANY
- część opisowa projektu architektoniczno – budowlanego
- analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło
- rysunki elewacji z opisem materiałów wykończeniowych
- rzuty kondygnacji
- rzut dachu
- przekroje wraz z opisem przegród budowlanych
PROJEKT TECHNICZNY - ARCHITEKTURA
- część opisowa projektu technicznego architektury
- uszczegółowione rysunki elewacji z opisem materiałów wykończeniowych
- uszczegółowione rzuty kondygnacji
- rzut dachu
- uszczegółowione przekroje wraz z opisem przegród budowlanych
- zestawienie stolarki okiennej
PROJEKT TECHNICZNY - KONSTRUKCJA
- część opisowa projektu technicznego konstrukcji
- rzut ław fundamentowych/płyty fundamentowej z zestawieniem stali zbrojeniowej
- rysunki wykonawcze elementów konstrukcyjnych w technologii opracowania projektu
- zestawienie stali zbrojeniowej dla budynku oraz poszczególnych elementów
- zestawienie drewna konstrukcyjnego
- zestawienie materiałów konstrukcyjnych dla technologii budowy, w której został opracowany projekt (dotyczy wybranych projektów w technologiach prefabrykowanych)
PROJEKT TECHNICZNY - INSTALACJE SANITARNE
- projektowana charakterystyka energetyczna budynku
- instalacja wodociągowo – kanalizacyjna:
- opis techniczny;
- rzuty kondygnacji – instalacja wodociągowo – kanalizacyjna
- instalacja centralnego ogrzewania:
- opis techniczny;
- rzuty poszczególnych kondygnacji – instalacja centralnego ogrzewania z ogrzewaniem podłogowym, rozstawem rur zapotrzebowaniem pomieszczenia na energię cieplną oraz rozmieszczeniem grzejników c.o. w pomieszczeniach technicznych i gospodarczych
- instalacja wentylacji mechanicznej z odzyskiem ciepła (w standardzie dokumentacji):
- opis techniczny;
- projekt wentylacji mechanicznej z odzyskiem ciepła z trasami instalacji oraz rozmieszczeniem anemostatów oraz wydajnością nawiewu / wywiewu
PROJEKT TECHNICZNY - INSTALACJE ELEKTRYCZNE
- część opisowa projektu technicznego instalacji elektrycznych;
- schemat rozdzielnicy głównej
- rzut fundamentów – instalacja uziemienia odgromowego
- rzuty kondygnacji z instalacją elektryczną oświetlenia i gniazd wtykowych
- rzut dachu – instalacja odgromowa
Autor projektu upoważnia bezterminowo projektantów posiadających wystarczające [w odniesieniu do zakresu i przeznaczenia projektu] i wymagane przepisami uprawnienia, działających z wyboru Inwestora, do wprowadzenia zmian i włączenie ich w skład pełnej dokumentacji projektu architektoniczno-budowlanego, podpisywanej przez tego projektanta [adaptacji projektu]. Autor projektu upoważnia projektantów, o których mowa powyżej do dokonywania przez tych projektantów i na ich odpowiedzialność następujących zmian w projekcie:
- realizacji budynku w lustrzanym odbiciu;
- zmiana materiałów budowlanych elementów konstrukcyjnych budynku tj. fundamenty, ściany, stropy, schody, więźba dachowa pod warunkiem zachowania bezpieczeństwa konstru
- zmiana usytuowania wewnętrznych ścian konstrucyjnych i niekonstrukcyjnych pod warunkiem zachowania bezpieczeństwa konstrukcji;
- zmiana wymiarów zewnętrznych budynku w zakresie 5%;
- zmiana kąta nachylenia dachu w zakresie 5%;
- podpiwniczenie budynku w całości lub części;
- zmiana usytuowania i geometrii schodów wewnętrznych;
- zmiana usytuowania ścian działowych i wewnętrznych otworów drzwiowych;
- zmiana wewnętrznych instalacji saniatrnych i elektrycznych z dostosowaniem ich do warunków przyłączenia oraz aranżacji wnętrz;
- zmiana źródła ciepła oraz instalacji centralnego ogrzewania z dostosowaniem jej do warunków przyłączenia, lokalnych możliwości oraz aranżacji wnętrz;
- zmiany sposobu wentylacji budynku, a w przypadku rezygnacji z realizacji instalacji wentylacji mechanicznej z odzyskiem ciepła wyraża się zgodę na doprojektowanie kominów wentylacyjnych;
