- Typ projektuWolnostojący
- Powierzchnia użytkowa382.41 m²
- KondygnacjePiętrowy
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu20°
- Odbicie lustrzaneTak
- Czas realizacjido 7 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

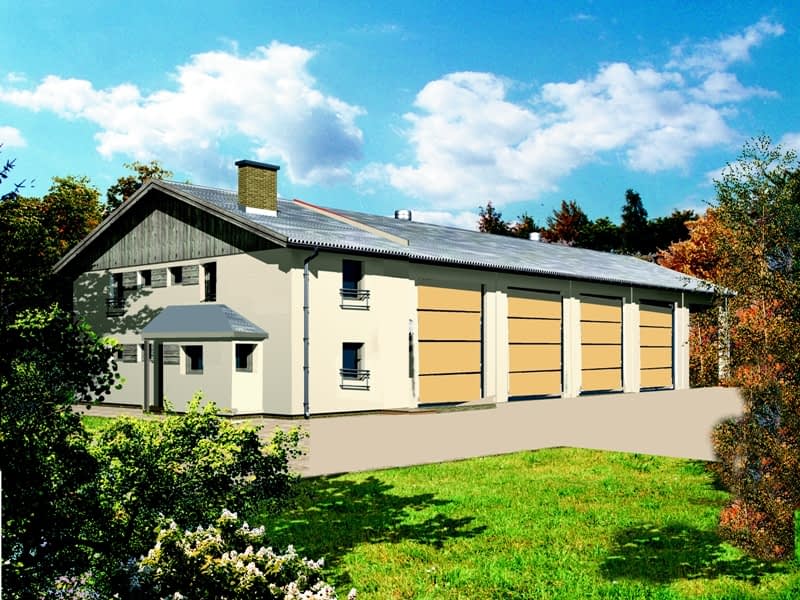

Budynek gospodarczy z halą, magazynem i wiatą. Zaprojektowano zaplecze i mieszkanie służbowe. obiekt wolnostojący, jednokondygnacyjny. Segment zaplecza i mieszkania służbowego jest budynkiem piętrowym. Budynek można skracać lub wydłużać zmieniając ilość segmentów. Długość segmentu budynku 4,8 m. Budynek można wykorzystać po adaptacji na serwis samochodowy, magazyn towarów nie wymagający ogrzewania. Może być również wykorzystany na warsztaty produkcyjne lub hangar na łodzie żagloweKonstrukcja
Ściany zewnętrzne: układ słupów żelbetowych w rozstawie 4,8 m, ściany gr. 24 cm z pustaków Alfa, ściany zaplecza gr. 39 cm z pustaków ceramicznych + styropian; strop: Istnieje możliwość wykonania stopu ocieplonego nad pomieszczeniem hali, podwieszonego do dolnego pasa wiązaru o ciężarze nieprzekraczjącym 0,5N/m2; dach: duspadowy o kacie nachylenia 20 stopni. Projekt dachowego wiązara kratowy W 101 w komplecie z projektem haliRzuty

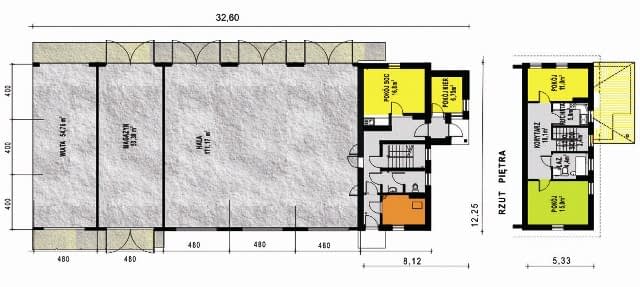

Parter

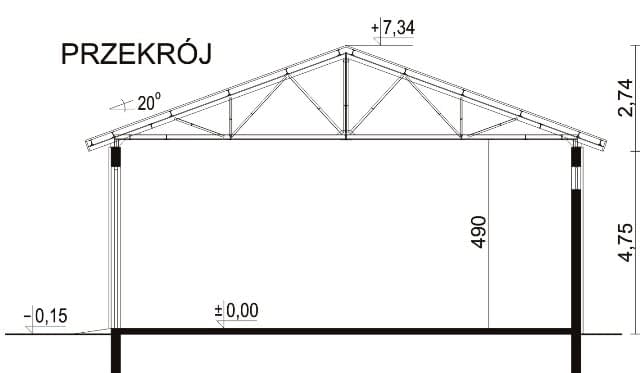

Przekrój
Dane techniczne
- Powierzchnia użytkowa382.41 m²
- Powierzchnia zabudowy377.48 m²
- Kubatura2476.56 m³
- Wysokość domu7.19 m
- Minimalne wymiary działki40.6 x 20.5m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu20°
Zawartość projektu
Dokumentacja projektowa dostosowana do obecnych przepisów. Każdy z nich, to „gotowy projekt wykonany zgodnie z przepisami „Prawa budowlanego” oraz innymi obowiązującymi przepisami dotyczącymi tego typu opracowań. Dokumentacja obejmuje opracowania projektowe następujących branż:
- architektury
- konstrukcji
- instalacji elektrycznej
- instalacji odgromowej
- instalacji wodno-kanalizacyjnej
- instalacji centralnego ogrzewania
- instalacji gazowej, a w przypadku obiektów inwentarskich i niektórych gospodarczych również technologii.
Nie dokonując dodatkowych uzgodnień z naszym Autorem projektu, w ramach adaptacji można wprowadzić do projektu zmiany dotyczące:
- fundamentów, wynikające z dostosowania do nośności gruntu
- podpiwniczenia lub rezygnacji z niego
- programu użytkowego – np. korekta układu ścianek działowych i funkcji pomieszczeń oraz wewnętrznych otworów drzwiowych
- rodzaju stropu przy zachowaniu koncepcji układu konstrukcyjnego
- likwidacji okien w lukarnach i ich zamianie na okna połaciowe lub odwrotnie
- dobudowy garażu lub wiaty do elewacji bocznej budynku lub rezygnacji z nich
- materiałów budowlanych – również zastosowanie innej technologii realizacji pod warunkiem zachowania obowiązujących norm i przepisów (np. wytrzymałości, ciepłochronności itd.)
- instalacji wodnej, kanalizacyjnej, gazowej, centralnego ogrzewania i elektrycznej, pod warunkiem zachowania obowiązujących norm technicznych i przepisów „Prawa
- realizacji obiektu według jego lustrzanego odbicia.
Pozostałe zmiany wymagają akceptacji jednostki autorskiej i uzyskania odrębnej zgody naszego Biura. Zgody te są wydawane nieodpłatnie i indywidualnie – dla konkretnego inwestora i realizacji.
