Projekt domu INDIANA dom letniskowy
- Typ projektuLetniskowy
- Powierzchnia użytkowa47.15 m²
- Kondygnacje
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt dostępny również jako CAŁOROCZNY!!!
Zobacz czym różni się projekt domku letniskowego od domu całorocznego?
INDIANA - dom letniskowy

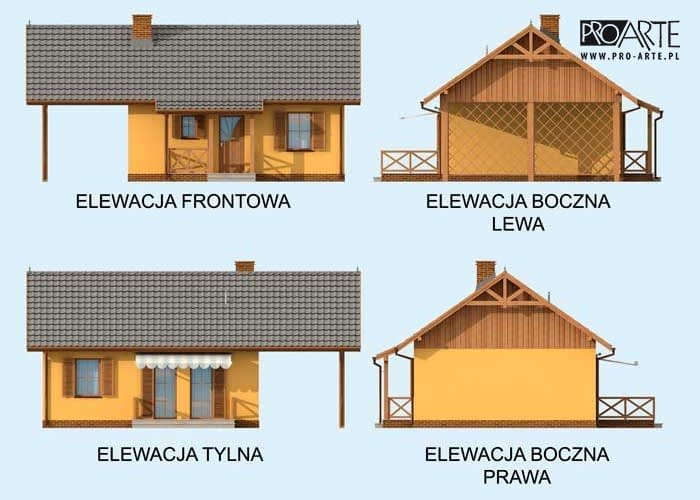

Indiana będzie wyborem dla wszystkich ceniących praktyczne rozwiązania, wysokiej jakości w rozsądnej cenie. Domek świetnie nadaje się do wybudowania na łonie przyrody, z dala od zgiełku miasta, co zresztą znakomicie widać na wizualizacji. Od frontu budynku znajduje się wiata połączona dwuspadowym dachem z domem, po jej prawej stronie usytuowany jest zadaszony drewniany ganek, będący przedłużeniem dachu budynku. Przez ganek wchodzi się do domu. Na północnej ścianie Indiany znajdziemy taras, świetnie sprawdzający się w czasie pięknej pogody jako miejsce odpoczynku w gronie bliskich. Bryła budynku urzeka prostotą, wyważeniem proporcji, objawiającym się m.in. w braku zbędnych elementów. Na załączonej wizualizacji świetnie widać, jak z gustem i harmonijnie dobrano kolor ścian, dachówki,cokoliku oraz elementów drewnianych. Piękne elewacje są jedynie zapowiedzią przytulnych oraz komfortowych wnętrz. Weranda wiedzie do wiatrołapu, z którego przechodzi się do komunikacji. Po lewej stronie znajduje się łazienka, natomiast po prawej stronie przedpokoju jest dość obszerna sypialnia. Za nią znajduje się jeszcze jeden pokój sypialny, np. dla dziecka, lub gości. Od komunikacji na wprost usytuowany jest pokój dzienny z aneksem kuchennym, w którym znajduje się kominek. Jest to miejsce, które z pewnością w zimowe wieczory będzie skupiać życie wypoczywających w domu ludzi.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Konstrukcja
Technologia tradycyjna : - ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje możliwość adaptacji obiektu na budynek całoroczny. Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 7cm - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje możliwość adaptacji obiektu na budynek całoroczny
Rzuty

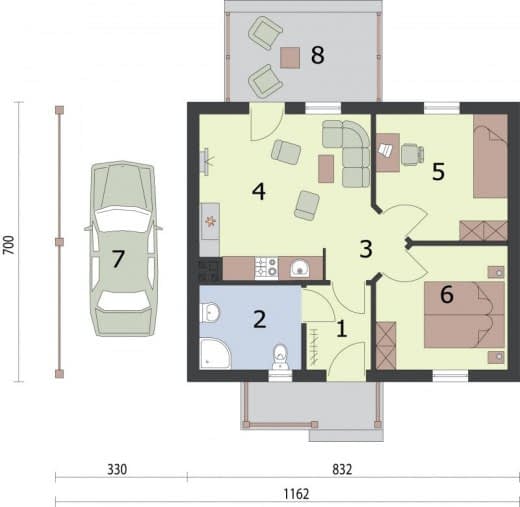

Rzut przyziemia
- 5. Pokój10.05
- 1. Wiatrołap3.43
- 2. Łazienka5.43
- 3. Komunikacja1.8
- 4. Pokój z aneksem kuchennym16.61
- 6. Sypialnia10.05
- 7. Wiata21.88
- 8. Taras8.3
Dane techniczne
- Powierzchnia użytkowa47.15 m²
- Powierzchnia zabudowy58.24 m²
- Liczba pokoi6
- Kubatura405 m³
- Wysokość domu5.92 m
- Minimalne wymiary działki17.62 x 16.45m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
