Iskra 2 z garażem

3 097 zł

Projekt domu Iskra 2 z garażem

Autor projektu:Quattro Sp. z o.o.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 295 zł3 097 zł

Promocja ważna do

09-09-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa97.6 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

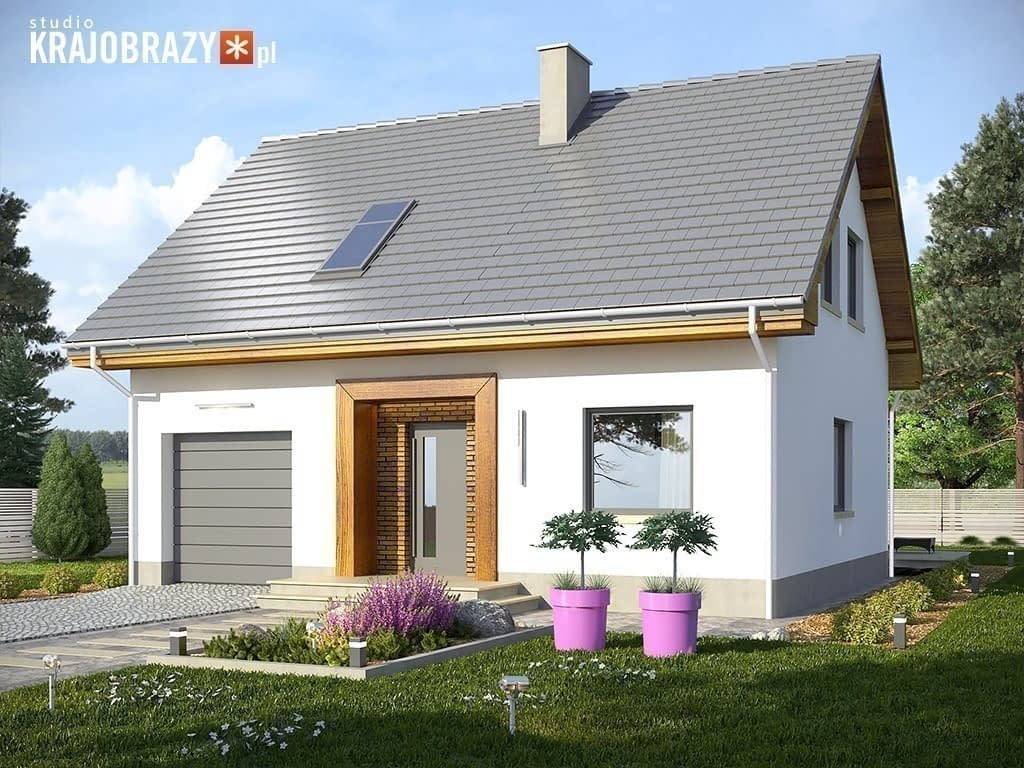

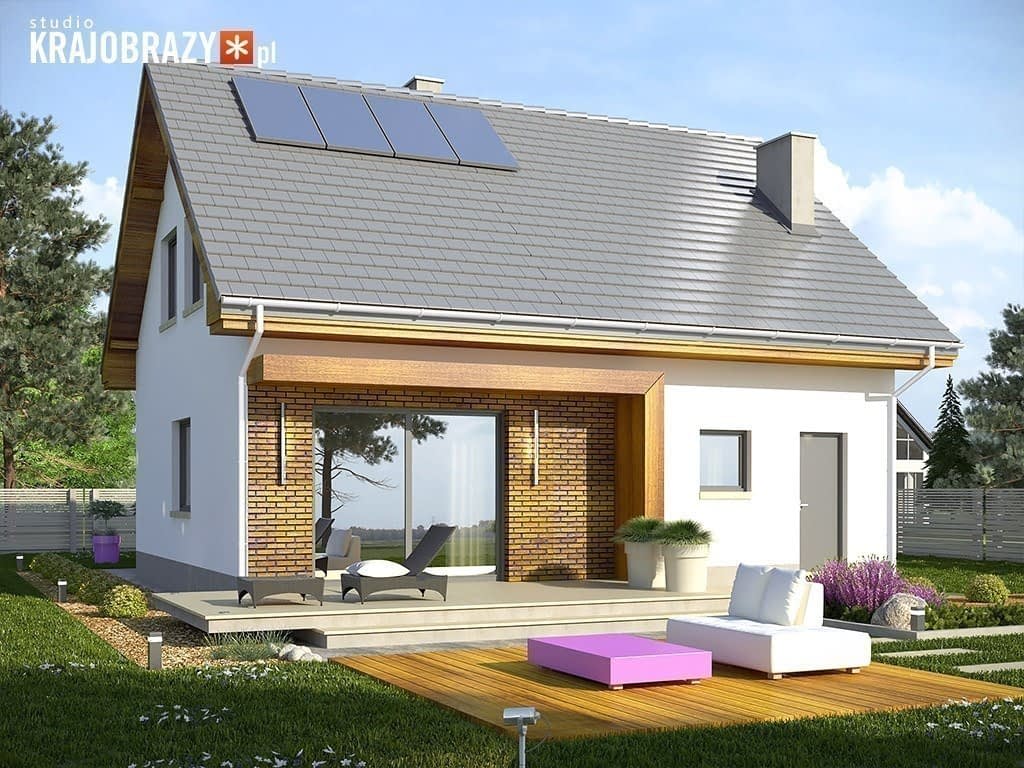

Projekt domu Iskra 2 z garażem otrzymał inne wykończenie z zewnątrz w stosunku do swego "kuzyna", domku Iskra. Tym razem strefa wejściowa i fragmenty ścian wokół wyjścia z salonu są praktycznie i elegancko obłożone płytkami klinkierowymi. Rama drewniana od ogrodu mocowana jest bezpośrednio do ściany i stanowi zadaszenie nad fragmentem tarasu. W poziomie terenu taras przechodzi w drewniany podest będący jego przedłużeniem i umożliwiający zaaranżowanie ciekawego miejsca do siedzienia na zewnątrz domu. Wnętrze jest podzielone na strefę dzienną z otwartą kuchnią oraz trzy sypialnie z łazienką na poddaszu. Budynek charakteryzuje prosta konstrukcja i będzie na pewno bardzo tani w budowie. Przy lokalizacji ścianą tylna na stronę południową można zamontowac na połaci dachu kolektory słoneczne albo fotoogniwa. Na te i wszelkie inne zmiany w projekcie wystawimy bezpłatną zgodę. Dokumentacja jest dostępna również w wersji lustrzanej.

Rzuty

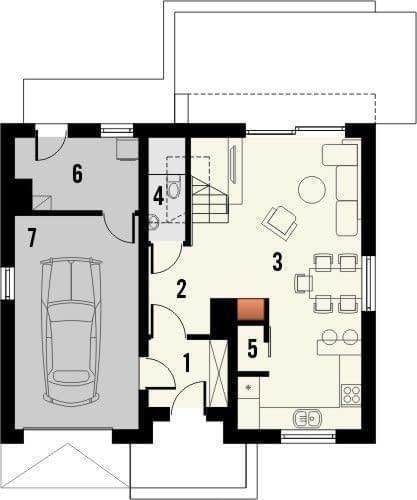

Parter

  • 1. wiatrołap3.9
  • 2. hall3.2
  • 3. pokój dzienny z kuchnią32
  • 4. wc1.5
  • 5. spiżarnia1
  • 6. pom. gospodarcze6.2
Rzut projektu Iskra 2 z garażem - Parter

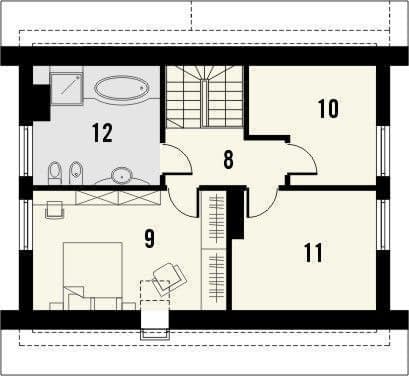

Piętro

  • 8. hall4.8
  • 9. pokój z garderobą15.4
  • 10. pokój8.6
  • 11. pokój11.2
  • 12. łazienka9.8
Rzut projektu Iskra 2 z garażem - Piętro

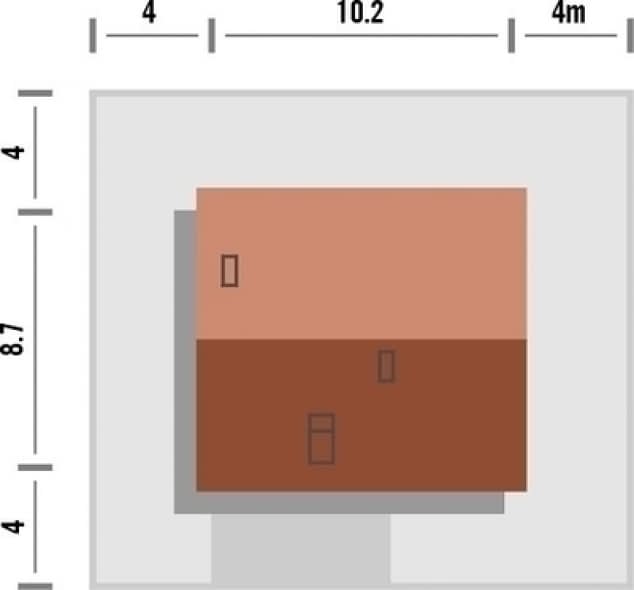

Rzut na działce

Rzut projektu Iskra 2 z garażem - Rzut na działce

Dane techniczne

  • Powierzchnia użytkowa97.6 m²
  • Powierzchnia zabudowy88.9 m²
  • Kubatura497 m³
  • Wysokość domu8.13 m
  • Minimalne wymiary działki18.2 x 16.7m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Koszty budowy

  • Stan surowy127004 zł

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021. (Proj. arch.-budowlany - 3 egz.)

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane  budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne. (Proj. techniczny - 3 egz., obliczenia konstrukcyjne - 1 egz.)

Dopuszczalne zmiany w projekcie w ramach adaptacji nie wymagające odrębnej zgody:

  • Dostosowanie budynku do warunków gruntowych.
  • Zmiana wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie
  • przekraczającej 50cm ponad poziom terenu.
  • Rezygnacja z podpiwniczenia.
  • Zmiana wymiarów, przekrojów lub rozstawu elementów więźby dachowej wynikające
  • z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycie innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Zmiana warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej.
  • Zmiana kąta nachylenia dachu do 5° (przy zwróceniu należytej uwagi na nośność elementów więźby dachowej).
  • Zmiany w instalacji wodno-kanalizacyjnej, gazowej, CO, elektrycznej (przy zachowaniu obowiązujących norm).
  • Zamiana materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych
  • parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła i innych.
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku oraz przesunięcia lub likwidacji ścian działowych.
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Wykonanie lustrzanego odbicia obiektu.
  • Zmiany konstrukcji, szerokości biegów schodowych, liczby stopni i wymiarów schodów.
  • Zmiana pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Zmiany technologii budowy ścian, murów, nadproży z zachowaniem wytrzymałości i izolacyjności przegród.
  • Dobudowanie garażu lub wiaty garażowej.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys stanu deweloperskiego

950 zł

Zielony pakiet z pompą ciepła

750 zł

Aktualizacja projektu pod WT2021

850 zł
