Projekt domu Jamnik

Name: Jamnik
SKU: jamnik
Price: 5650.00 PLN
Availability: InStock

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 650 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa103.53 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachWielospadowy
Kąty nach. dachu35°, 24°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

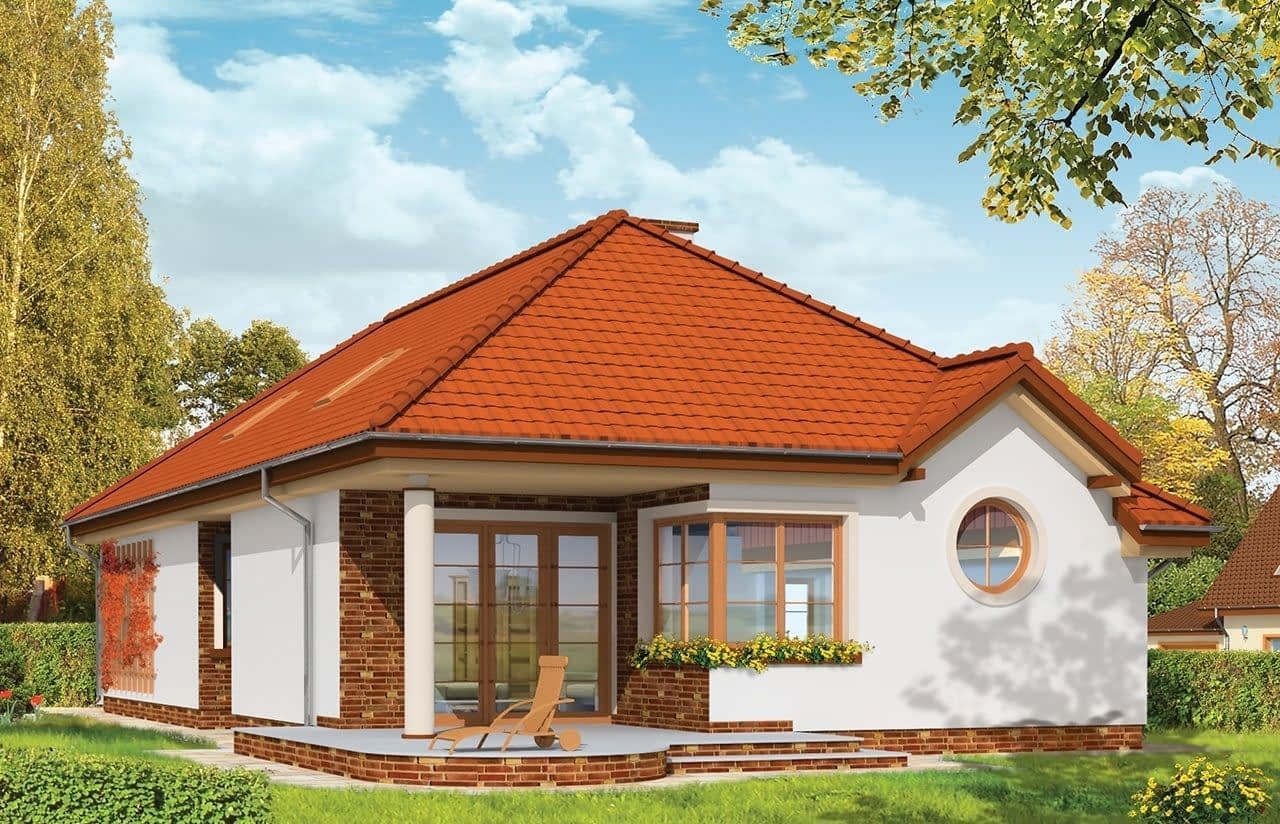

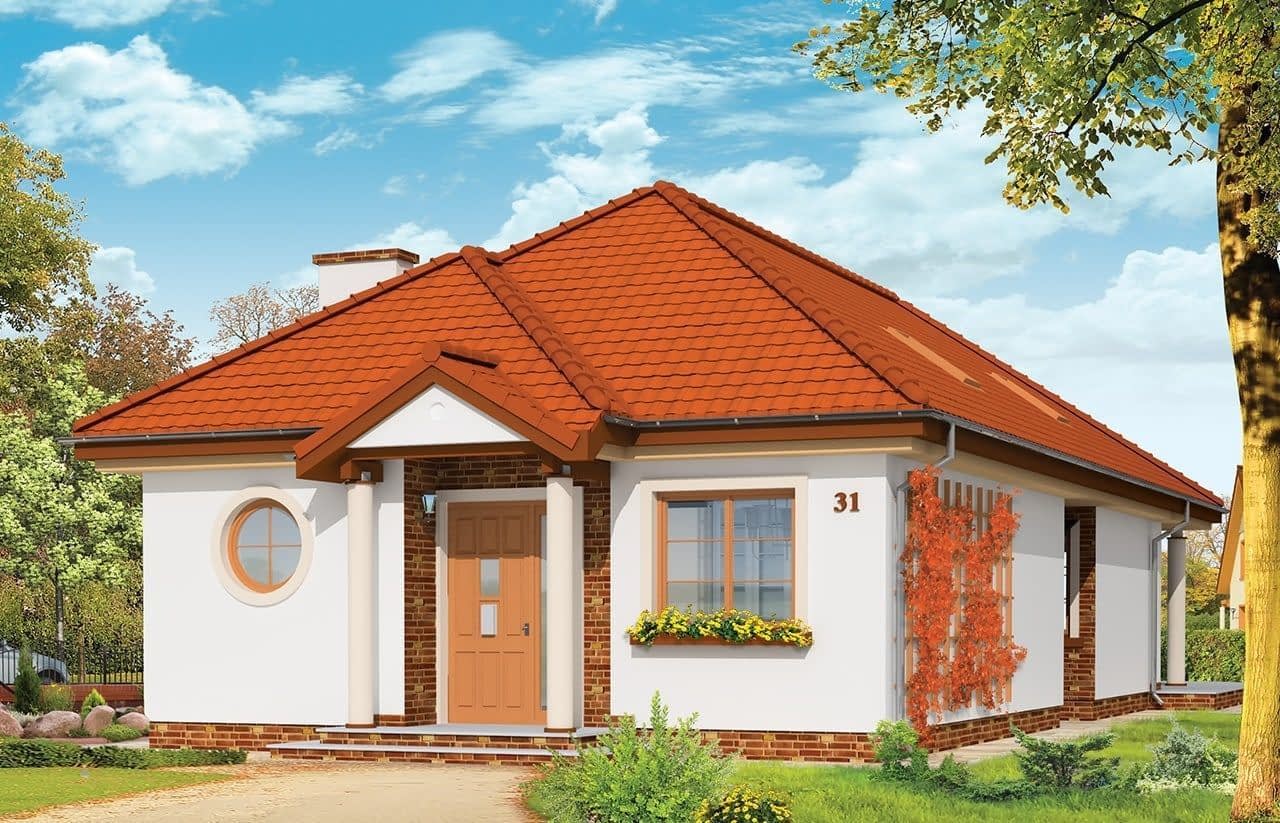

Projekt domu Jamnik to wygodny budynek na bardzo wąską działkę - nawet 15-metrową.Projekt Jamnik architektura i wnętrzeBryła projektu Jamnik przekryta została wielospadowym dachem z dobudowanym garażem. Wnętrze domu Jamnik jest zaplanowane tak, aby można było zamieszkać w pierwszym etapie tylko na parterze projektu Jamnik. W projekcie domku Jamnik zaplanowano strych, który można zagospodarować na pokoje, zwiekszając w ten sposób powierzchnię użytkową projektu Jamnik. W projekcie domu Jamnik wnętrze salonu z jadalnią i holem tworzy dużą otwartą przestrzeń dzienną. Z salonu wychodzimy na zadaszony taras.Pracownia MGProjekt posiada projekt domu Jamnik w odbiciu lustrzanym oraz wersje z garażem i poddaszem użytkowym: Projekt domu Jamnik, Projekt domu Jamnik 2, Projekt domu Jamnik 3.

Konstrukcja

Fundamentybetonowe
Ścianygazobeton + styropian
Elewacjetynk cienkowarstwowy
Pokrycie dachudachówka ceramiczna lub betonowa

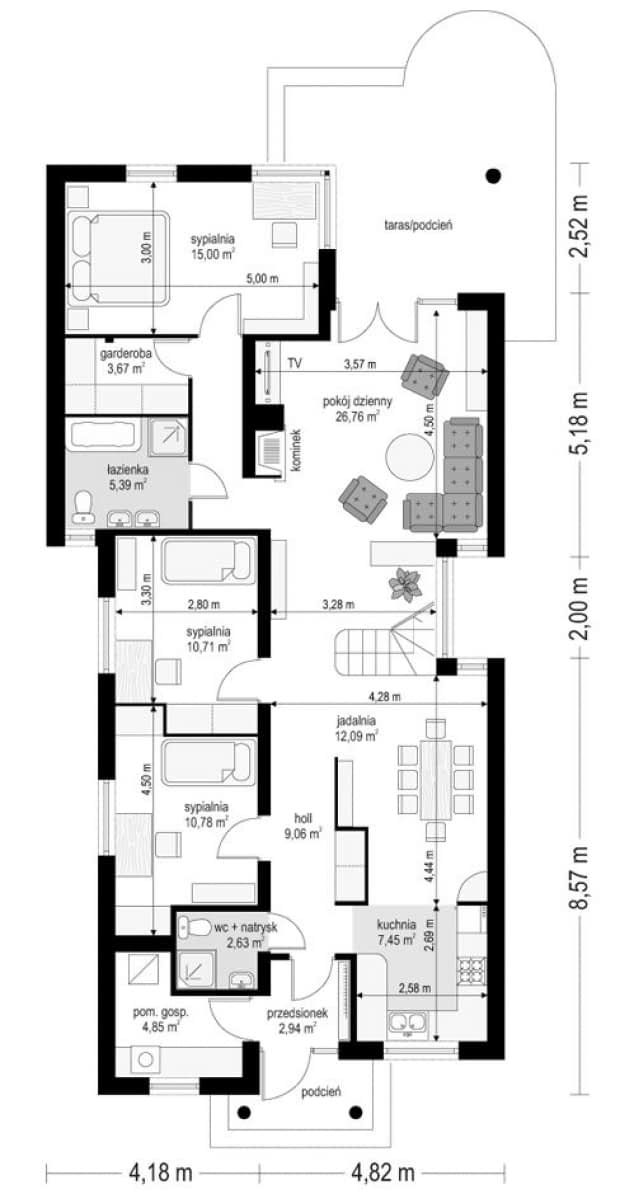

Rzuty

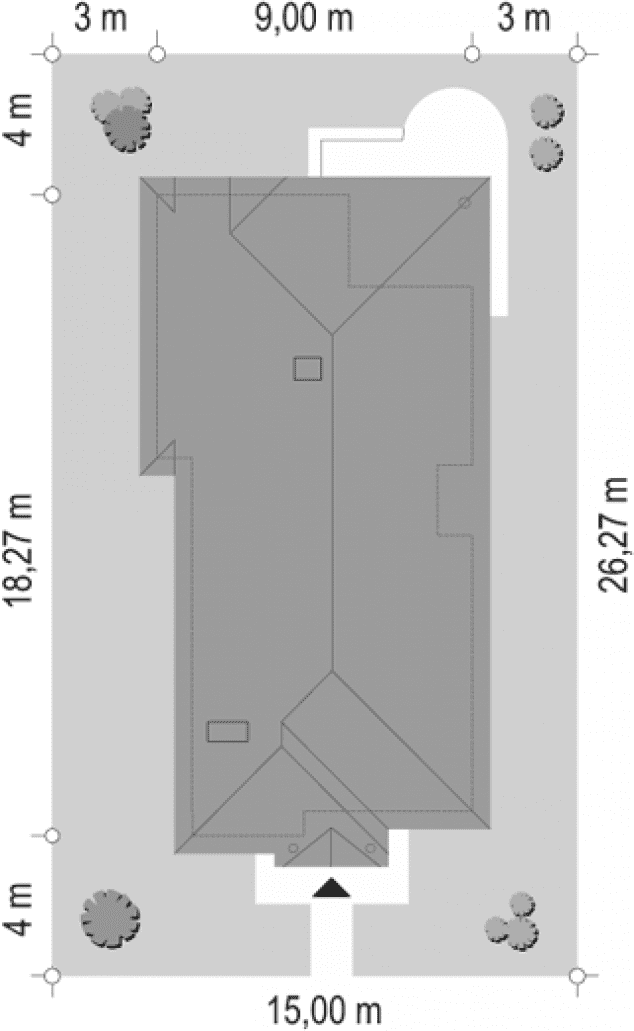

sytuacja

Dane techniczne

Powierzchnia użytkowa103.53 m²
Powierzchnia netto111.33 m²
Powierzchnia zabudowy139.99 m²
KominekTak
Liczba łazienek2
Liczba pokoi4
Powierzchnia dachu221 m²
Kubatura430 m³
Długość domu18.27 m
Szerokość domu9 m
Wysokość domu6.5 m
Poddaszedo adaptacji
Minimalne wymiary działki26.27 x 15m
GarażBez garażu
Rodzaj dachuWielospadowy
Kąty nach. dachu35°, 24°

Koszty budowy

Stan surowy136514 zł
Stan surowy zamknięty199101 zł
Koszt wykończenia271429 zł
Koszt instalacji73003 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
