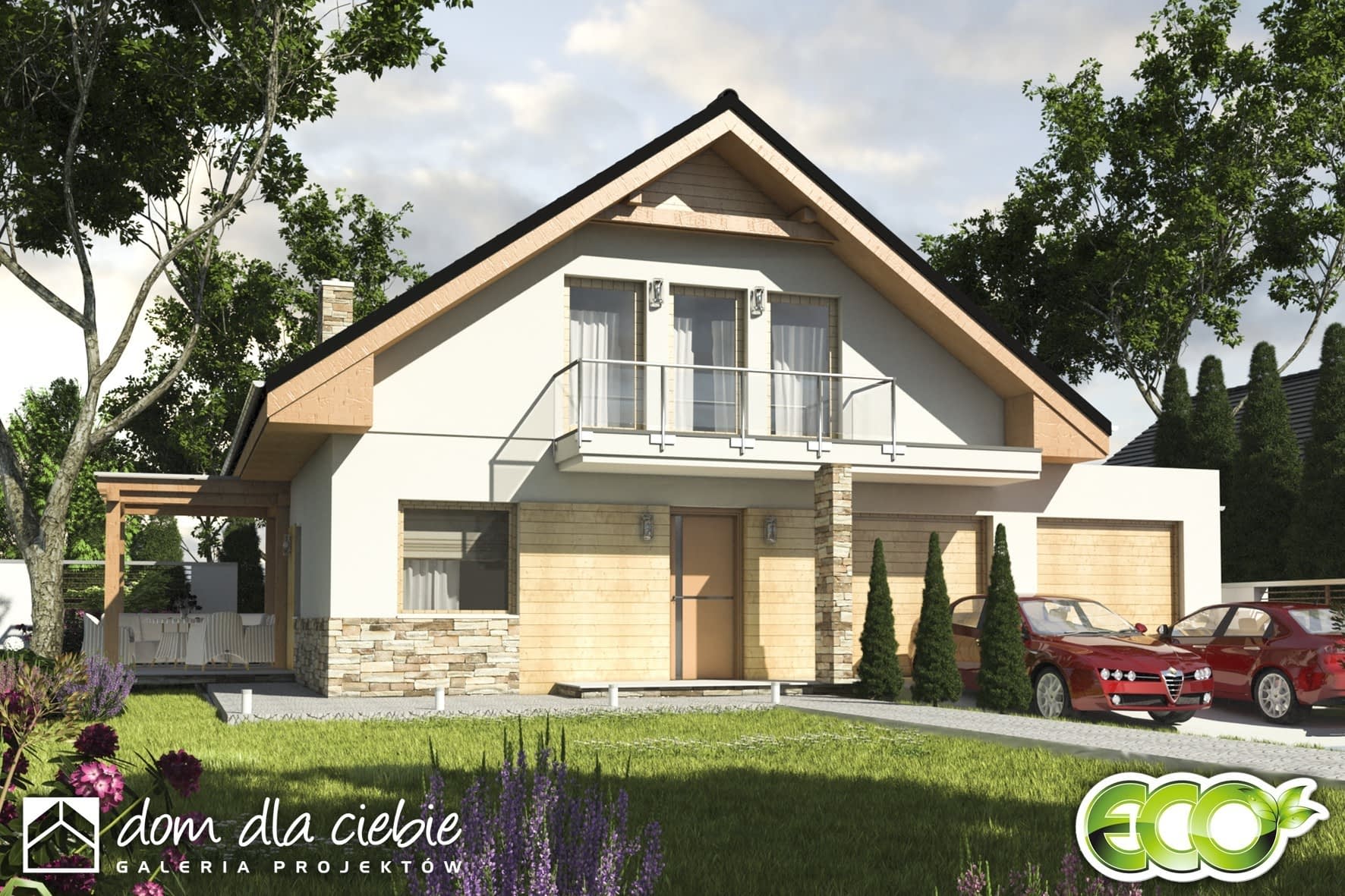

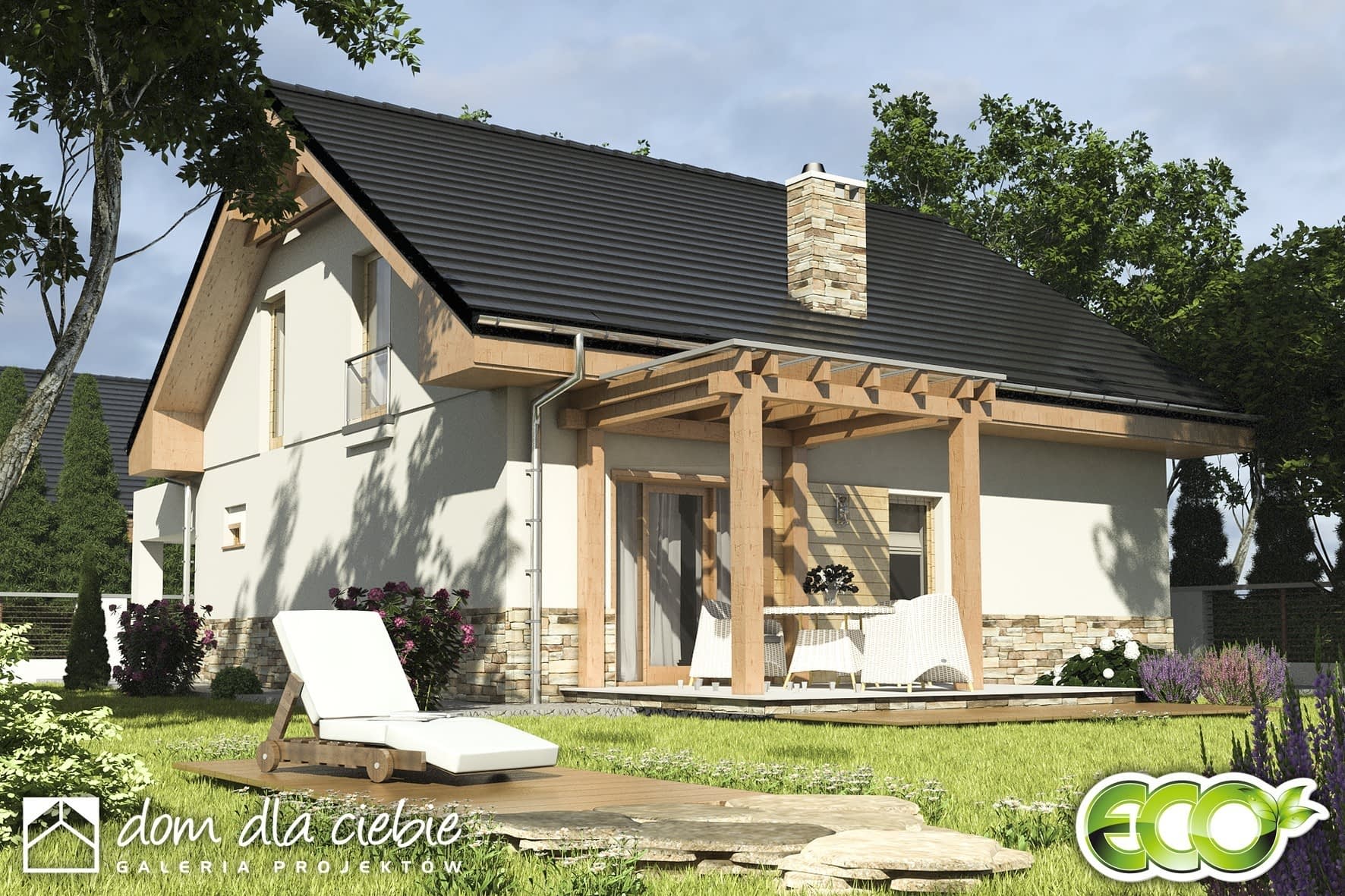

Projekt domu Jarząbek z G2 z garażem 2st.
- Typ projektuWolnostojący
- Powierzchnia użytkowa93.7 m²
- Kondygnacje
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Jarząbek to mały domek dedykowany 3-4 osobowej rodzinie. Zaprojektowany z myślą o ekonomicznej budowie i użytkowaniu. Parter zawiera w sobie salon z kuchnią (niewielka spiżarnia przy kuchni), pokój gościnny, wiatrołap, hol, łazienkę z natryskiem, garderobę pod schodami oraz garaż 2-stanowiskowy i kotłownię na paliwo stałe.Na poddasze prowadzą wygodne schody. Poddasze mieści w sobie sporą łazienkę oraz trzy sypialnie i garderobę. Architektura Jarząbka łączy w sobie elementy tradycyjne i nowoczesne.
Konstrukcja
Rzuty

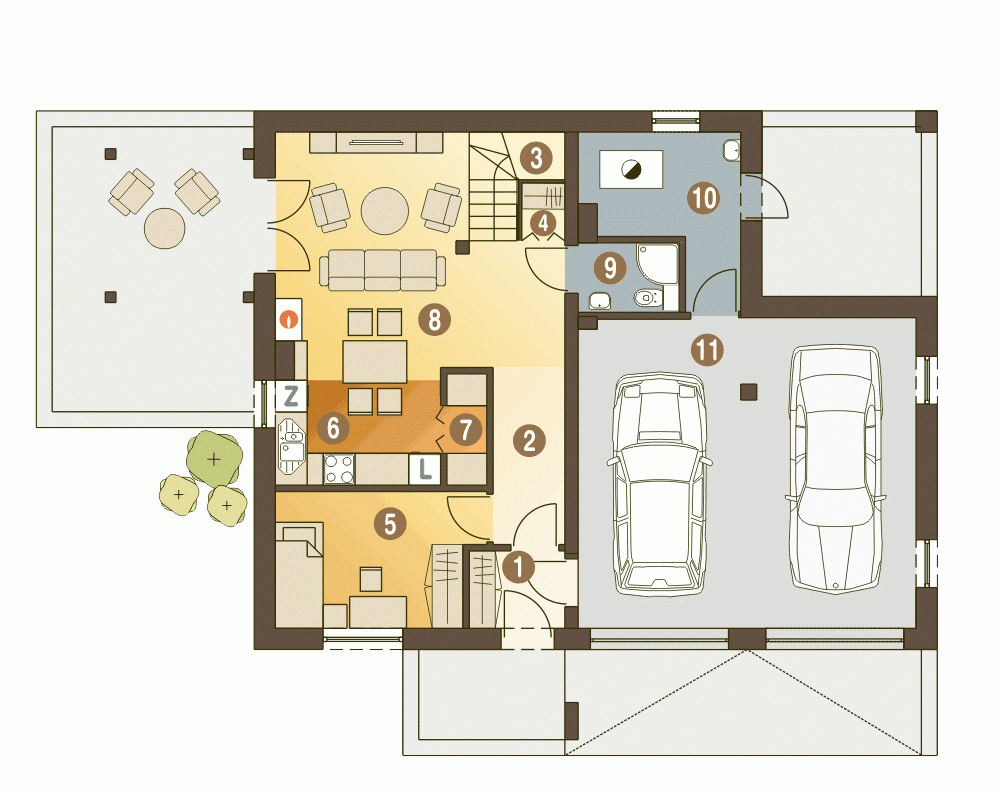

Parter
- m²
- 1. Wiatrołap2.5
- 2. Hol8.7
- 3. Schody3.8
- 4. Garderoba1
- 5. Pokój9.4
- 6. Kuchnia5.7
- 7. Spiżarnia1.8
- 8. Salon16.3
- 9. Łazienka2.4
- 10. Pom. tech.+CO*7.3
- 11. Garaż*37.3

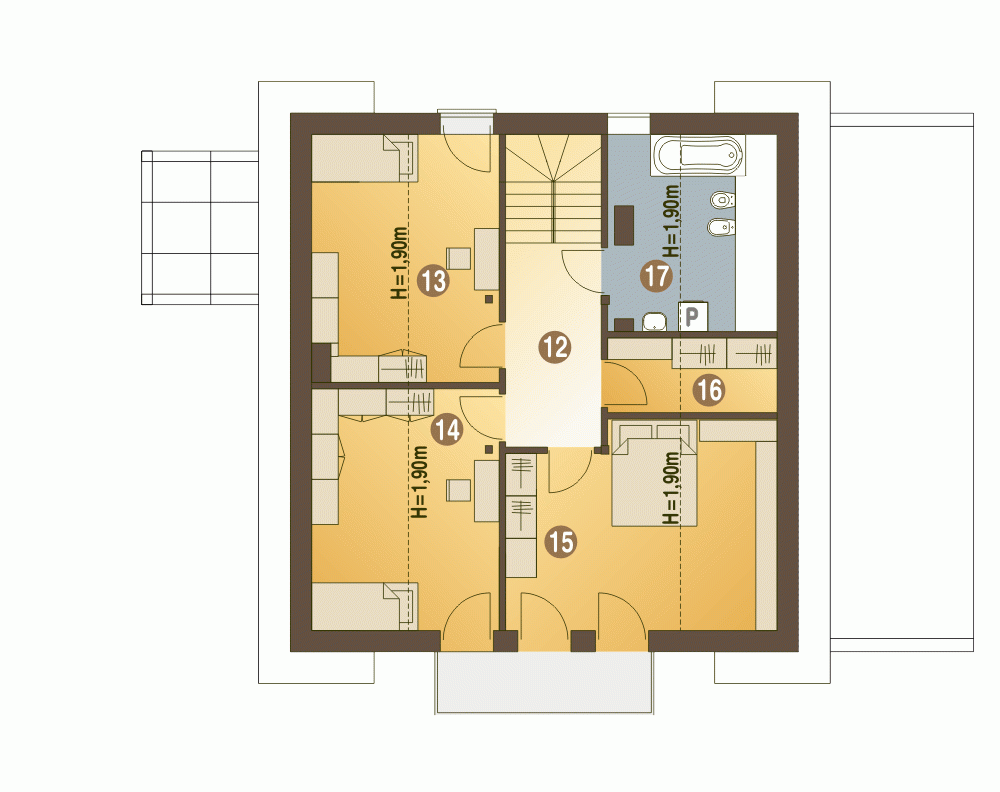

Piętro
- m²
- 12. Przedpokój6.6
- 13. Sypialnia8.6
- 14. Sypialnia8.3
- 15. Sypialnia12.9
- 16. Strych (Garderoba)*2.3
- 17. Łazienka5.5
Przekrój
- m
- Wysokość parteru2.5

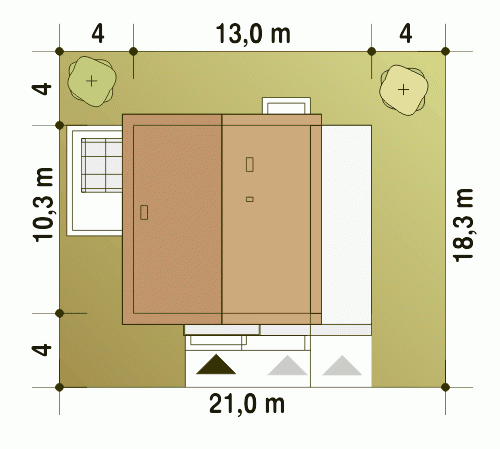

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa93.7 m²
- Powierzchnia zabudowy120.8 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu149.5 m²
- Kubatura428 m³
- Długość domu10.3 m
- Szerokość domu13 m
- Wysokość domu8 m
- Minimalne wymiary działki18.3 x 21m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewczaGaz, Paliwo stałe
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys - stan wykończony
390 zł
Projekt wentylacji mechanicznej
750 zł
