Projekt domu kasztanowo 3mgg
Rabat -620 zł
+1
Promocja ważna do
22-05-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa182.5 m²
- KondygnacjeParterowy, z poddaszem
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

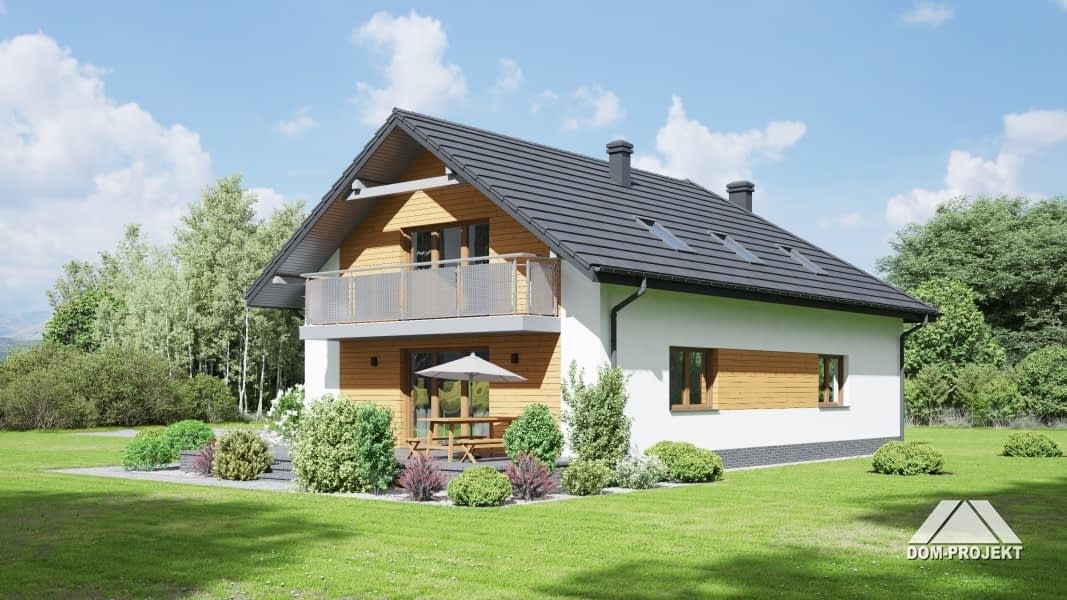

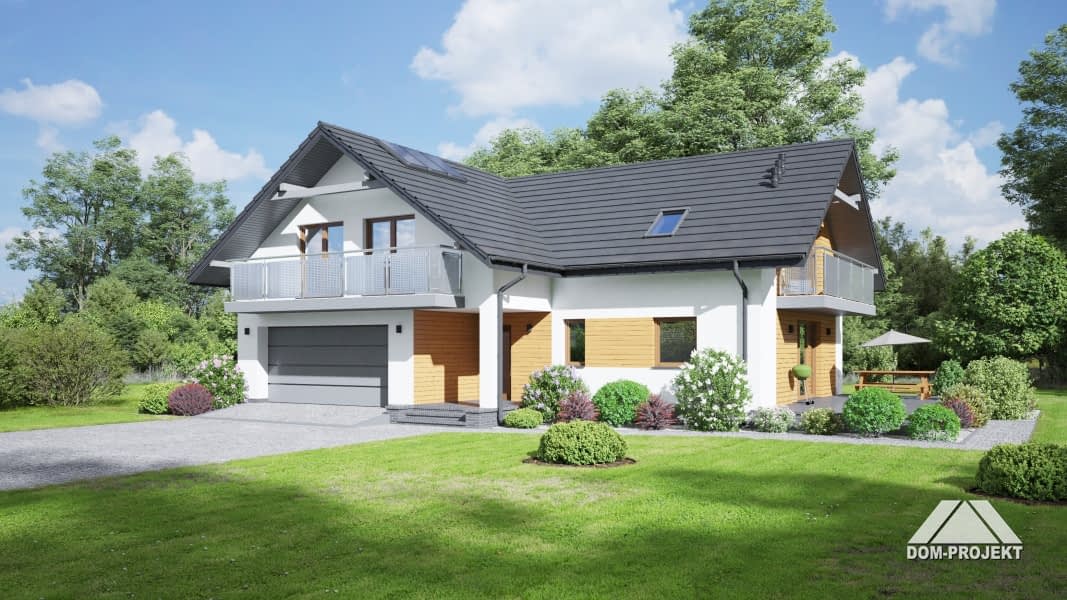

Dom z poddaszem. Na parterze duży salon z aneksem kuchennym, kominkiem i wyjściem na taras. Spiżarka, wiatrołap z miejscem na szafy, komunikacja, pokój, łazienka. kotłownia oraz garaż na dwa samochody. Na poddaszu cztery pokoje, dwie łazienki, dwie garderoby, komunikacja oraz dwa balkony. Jeden z pokoi poddasza ma własną łazienkę, garderobę i wyjście na balkon.Rzuty

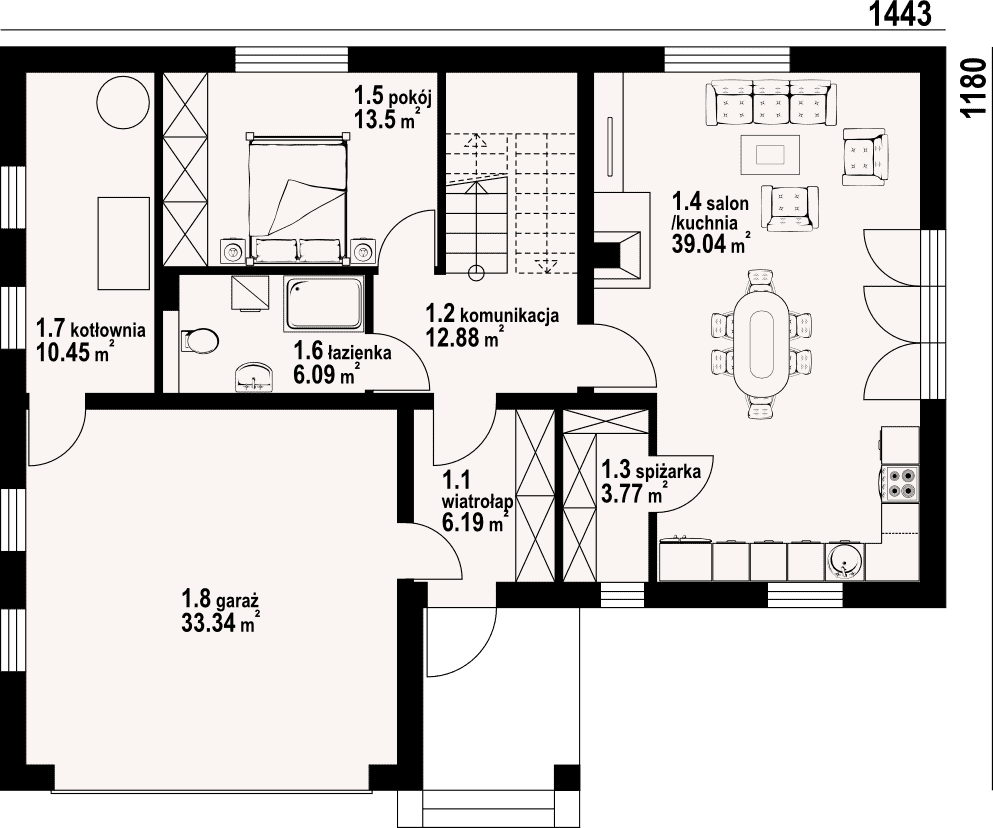

Parter
- 1.1 - wiatrołap6.19 m²
- 1.2 - komunikacja12.88 m²
- 1.3 - spiżarka3.77 m²
- 1.4 - kuchnia, salon39.04 m²
- 1.5 - pokój13.5 m²
- 1.6 - łazienka6.09 m²
- 1.7 - kotłownia10.45 m²
- 1.8 - garaż33.34 m²

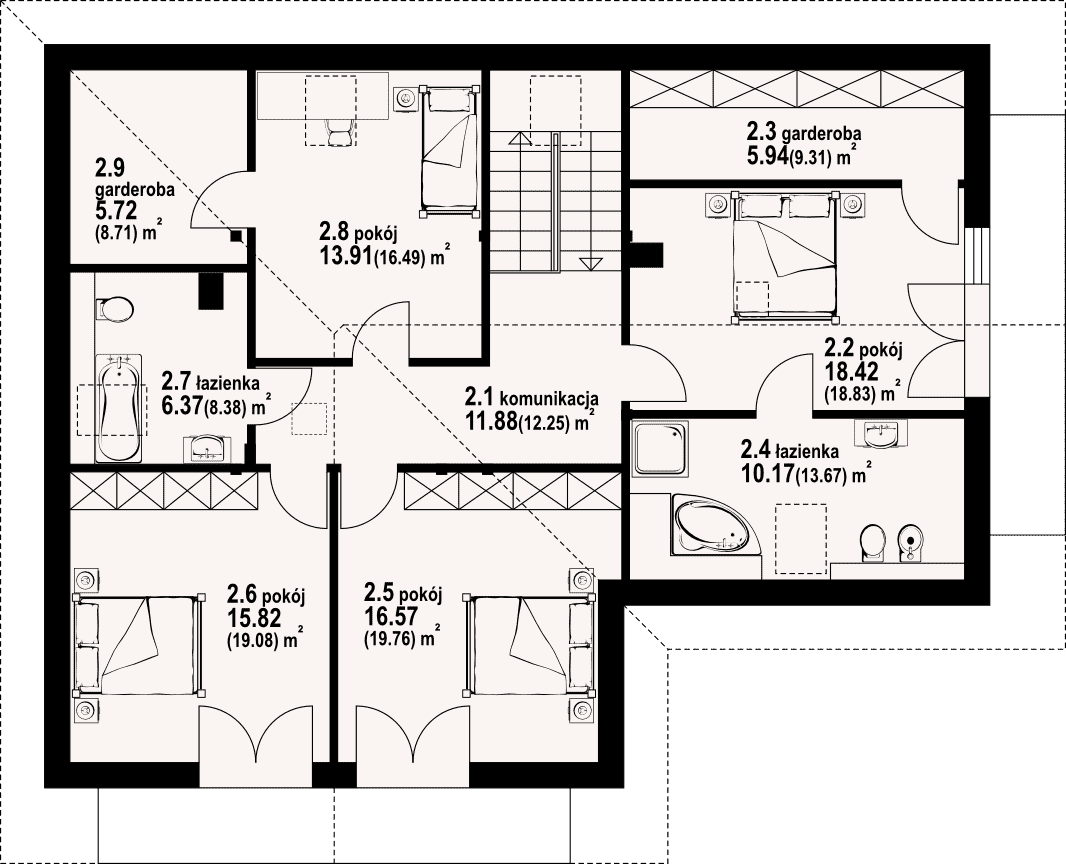

Poddasze
- 2.1 - komunikacja11.88 m²
- 2.2 - pokój18.42 m²
- 2.3 - garderoba5.94 m²
- 2.4 - łazienka10.17 m²
- 2.5 - pokój16.57 m²
- 2.6 - pokój15.82 m²
- 2.7 - łazienka6.37 m²
- 2.8 - pokój13.91 m²
- 2.9 - garderoba5.72 m²

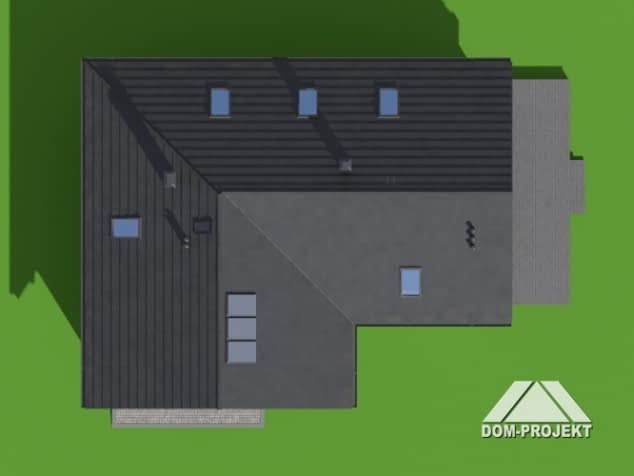

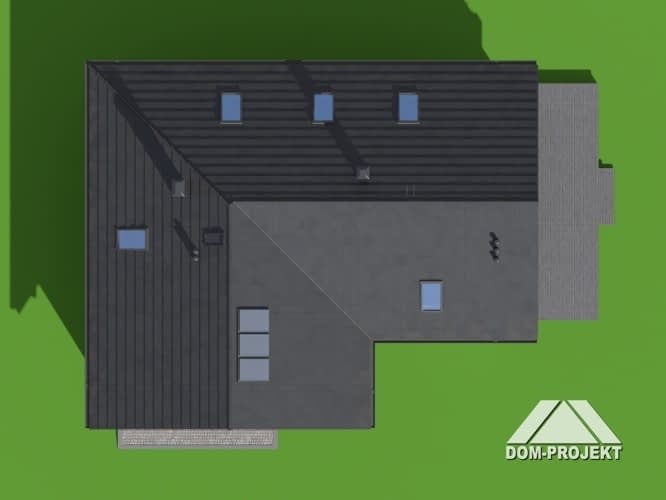

Sytuacja
Dane techniczne
- Powierzchnia użytkowa182.5 m²
- Powierzchnia netto251.74 m²
- Powierzchnia zabudowy159.96 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi6
- Powierzchnia dachu257 m²
- Kubatura822.65 m³
- Wysokość domu8.01 m
- Minimalne wymiary działki23.2 x 20m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,

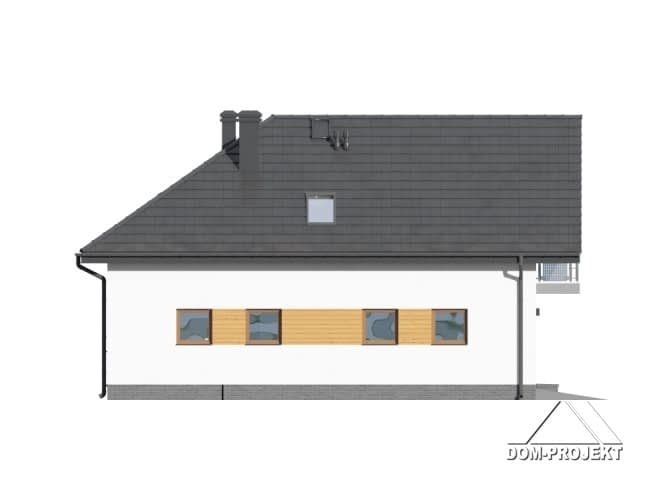

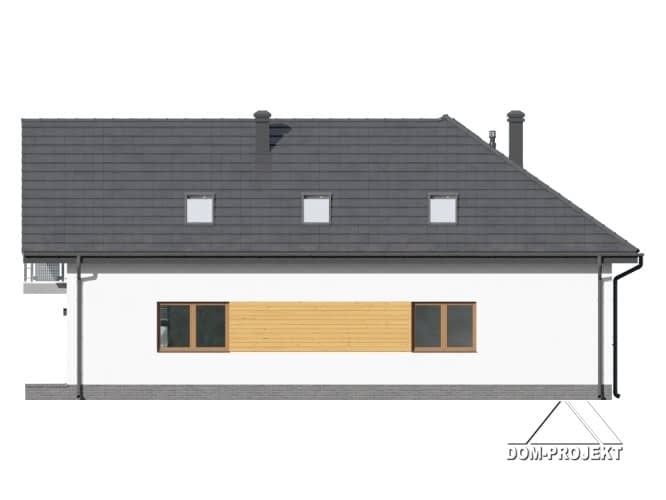

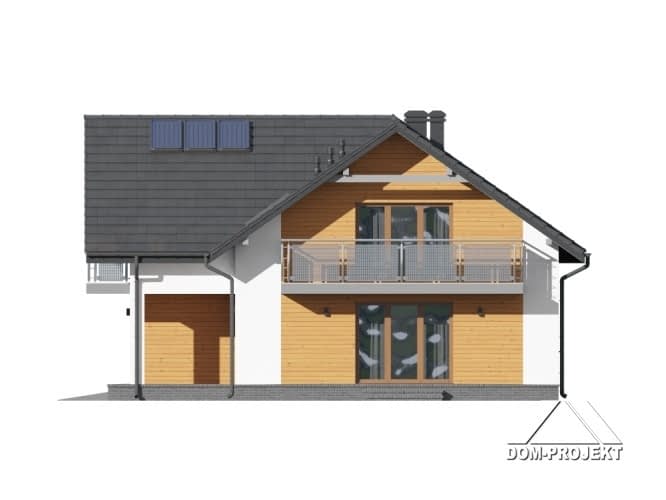

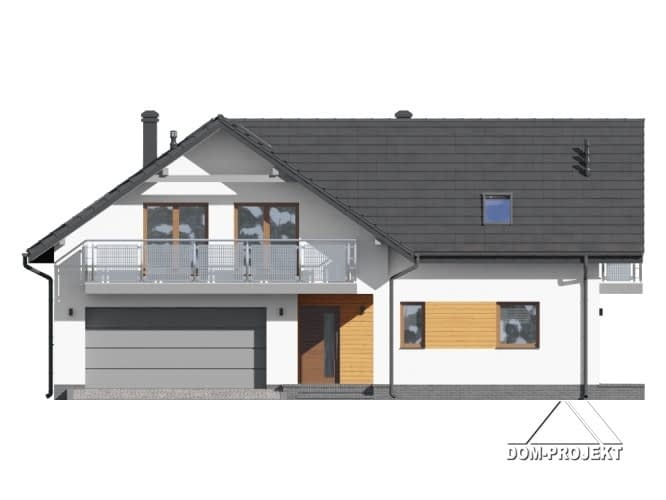

elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
