Projekt domu KATANIA szkielet drewniany

Name: KATANIA szkielet drewniany
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: katania-szkielet-drewniany
Price: 3699.00 PLN
Availability: InStock

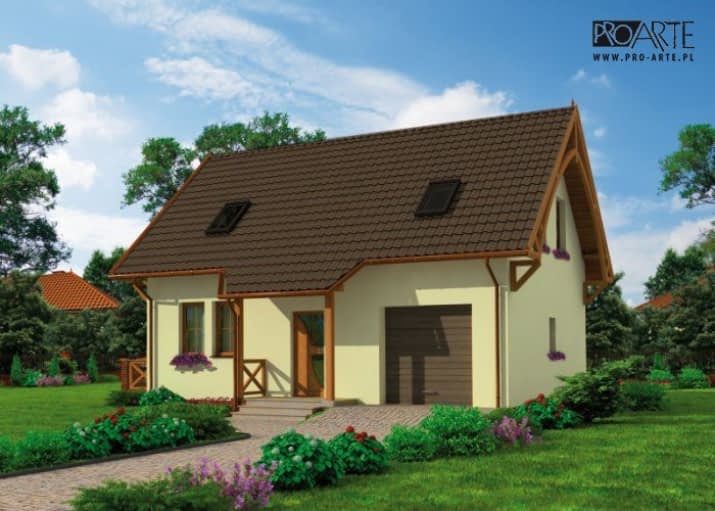

KATANIA szkielet drewniany - wizualizacja 2

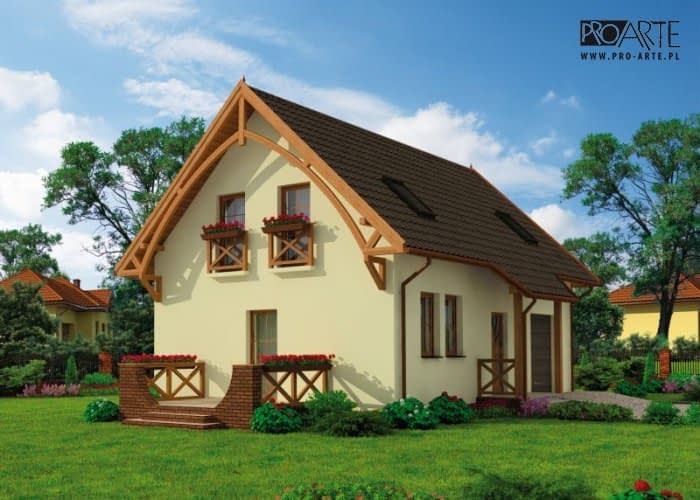

KATANIA szkielet drewniany - wizualizacja 3

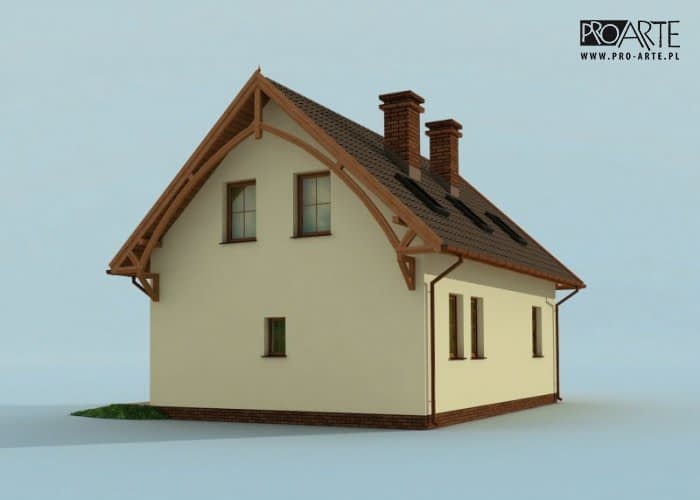

KATANIA szkielet drewniany - wizualizacja 4

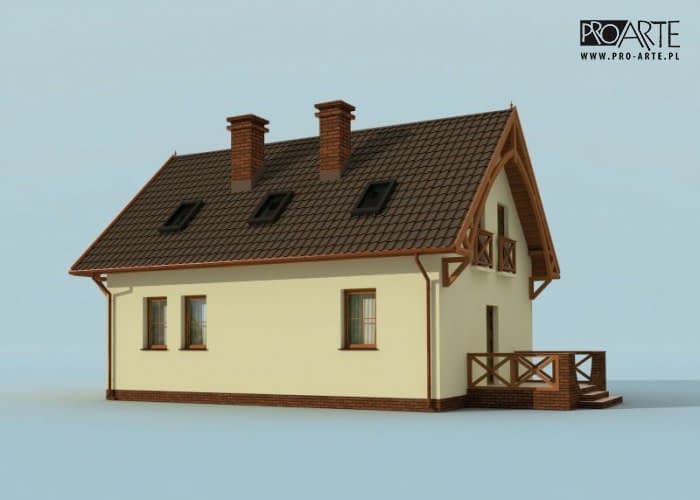

KATANIA szkielet drewniany - wizualizacja 5

KATANIA szkielet drewniany - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 699 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa88.19 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu43°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

Technologia szkieletu drewnianego :

- ściany zewnętrzne : słupki 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,5cm , a wewnątrz płytą Farmacell 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 10cm

- ściana wewnętrzna nośna : słupki 5x15 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm

- ściana wewnętrzna działowa : słupki 5x9 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm

- strop z belek drewnianych 5x25cm

- konstrukcja więźby dachowej drewniana w układzie krokwiowym

- pokrycie dachówka ceramiczna

- instalacja grzewcza : kocioł gazowy

Rzuty

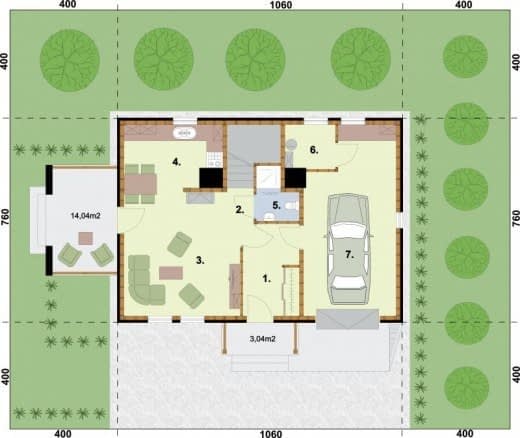

Rzut przyziemia

1. Wiatrołap6.72
4. Kuchnia8.16
5. Wc2.52
7. Garaż21.88
6. Kotłownia2.98
2. Komunikacja3.79
3. Pokój dzienny19.16

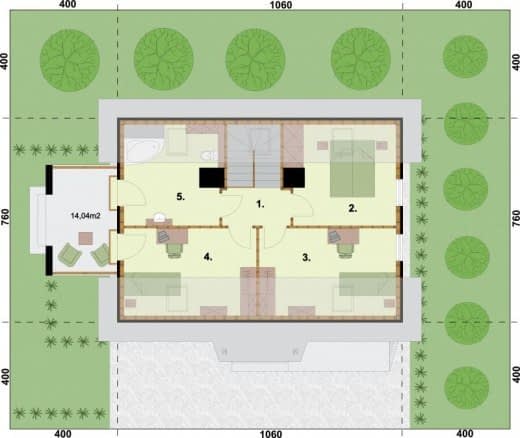

Rzut poddasza

3. Pokój11.33
1. Komunikacja5.79
2. Sypialnia10.48
4. Pokój10.95
5. Łazienka9.29

Dane techniczne

Powierzchnia użytkowa88.19 m²
Powierzchnia zabudowy80.56 m²
Liczba pokoi4
Kubatura530.45 m³
Wysokość domu8.2 m
PoddaszeUżytkowe
Minimalne wymiary działki20.55 x 16.1m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
