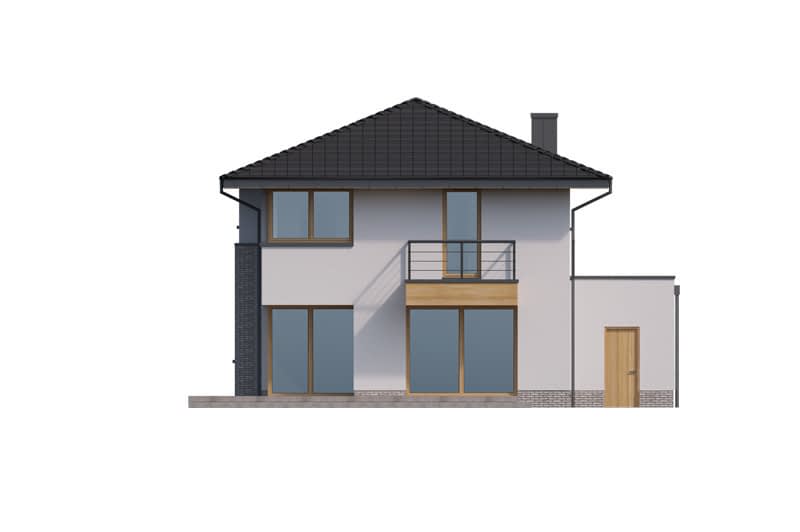

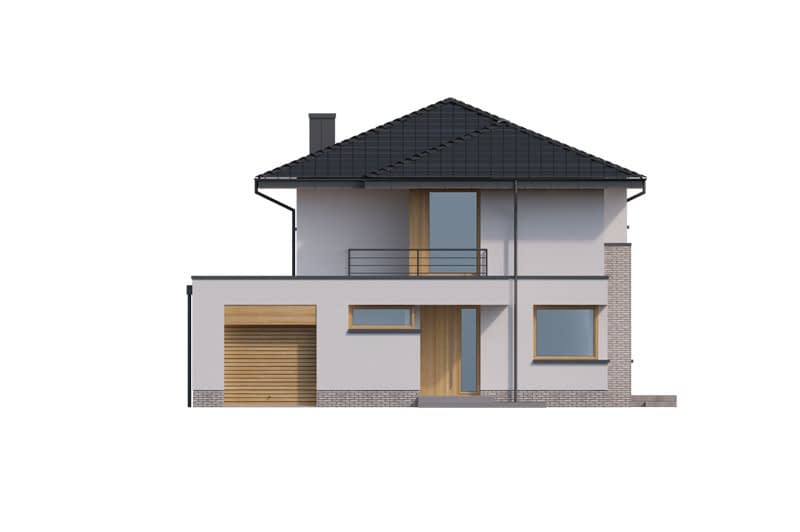

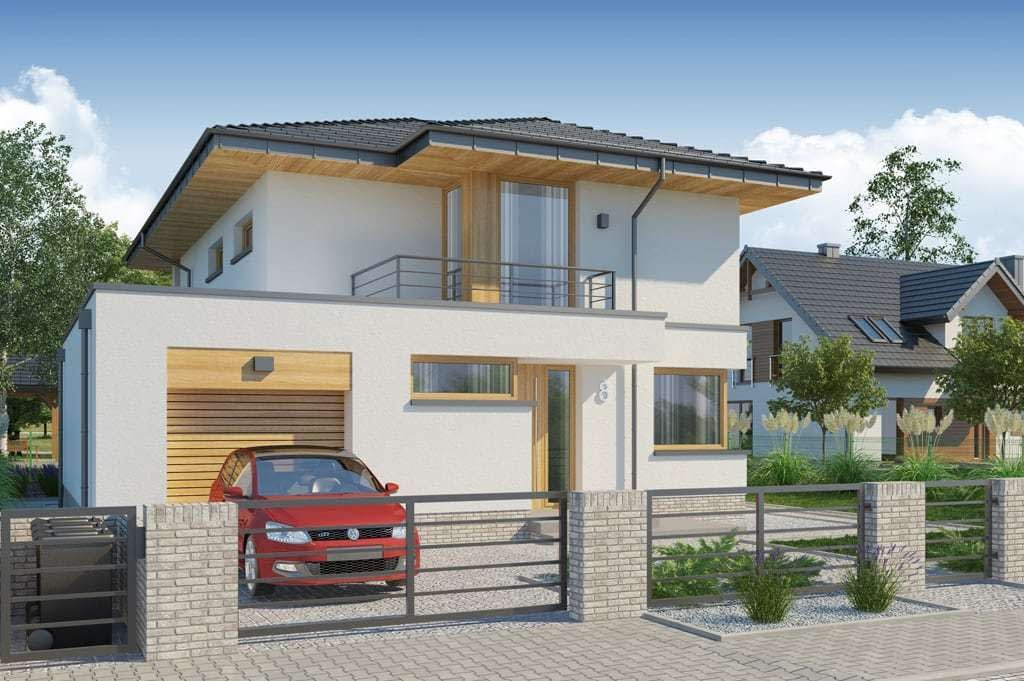

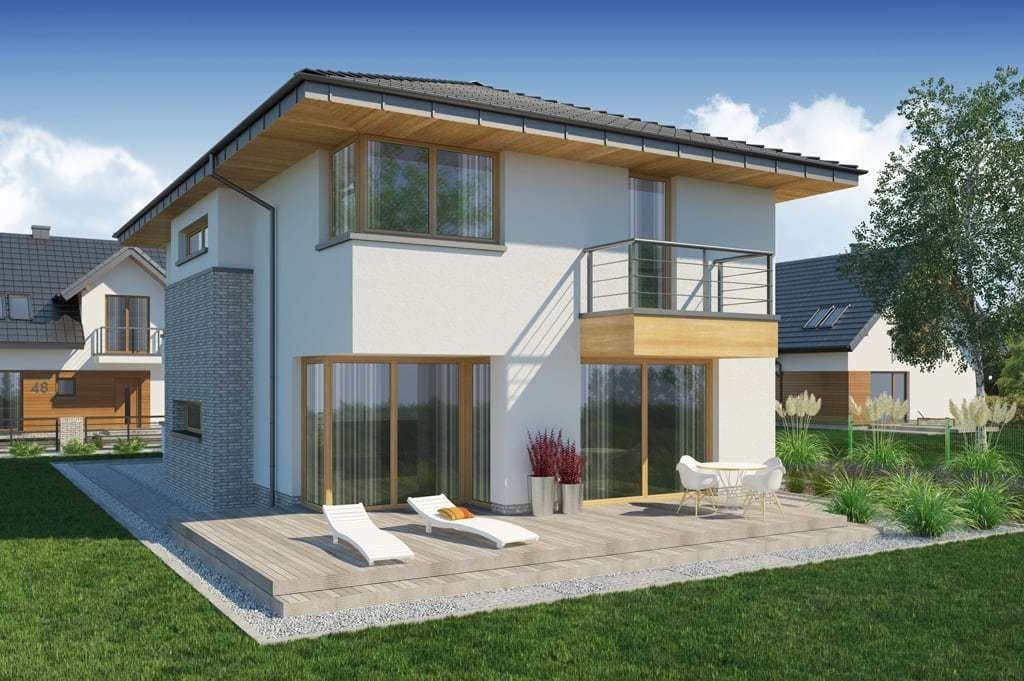

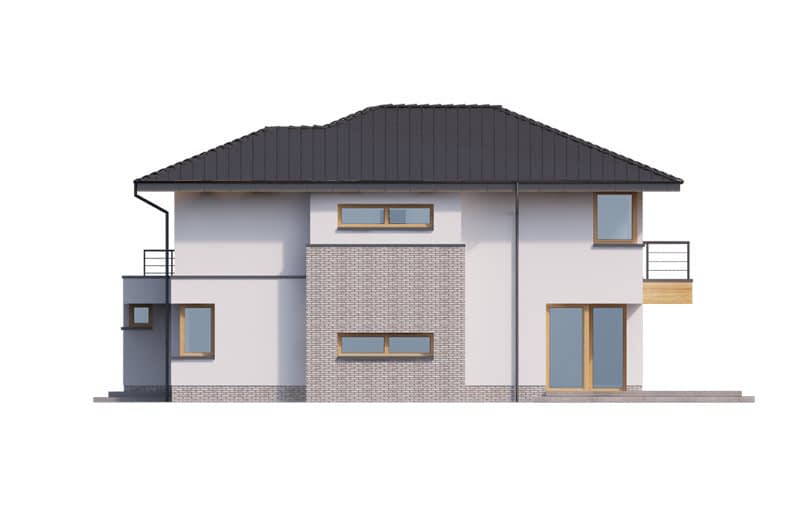

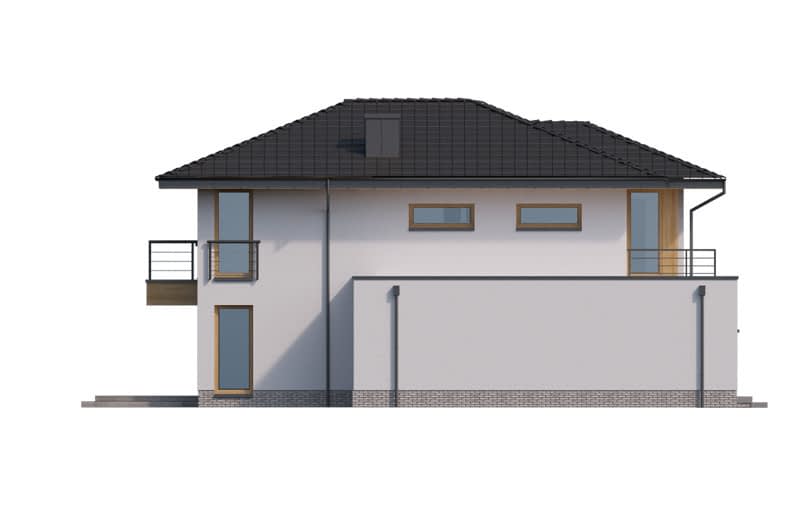

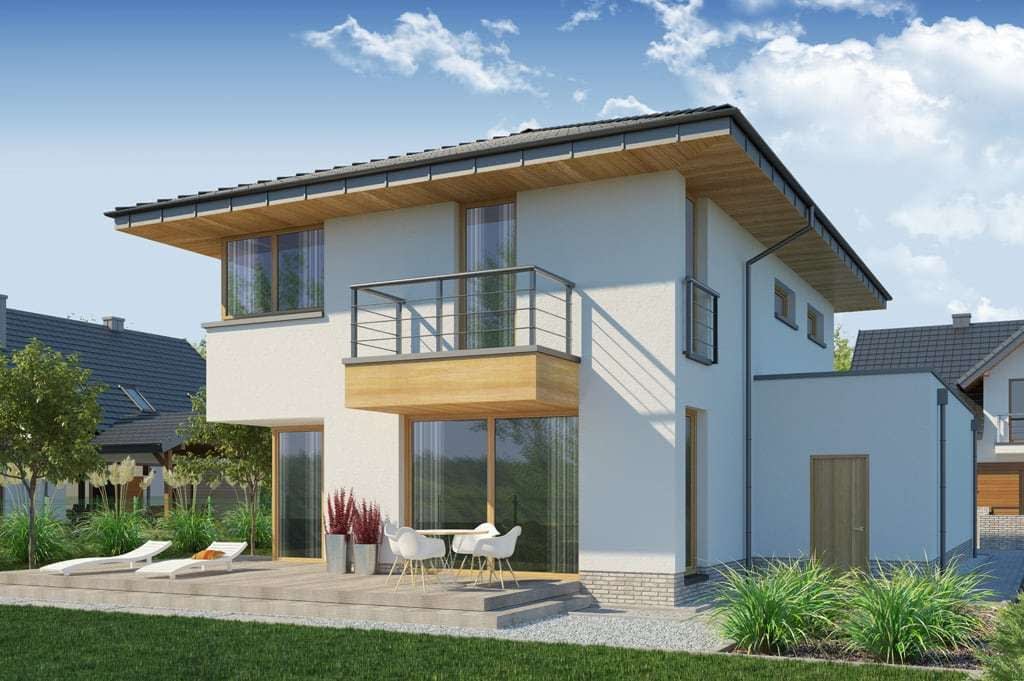

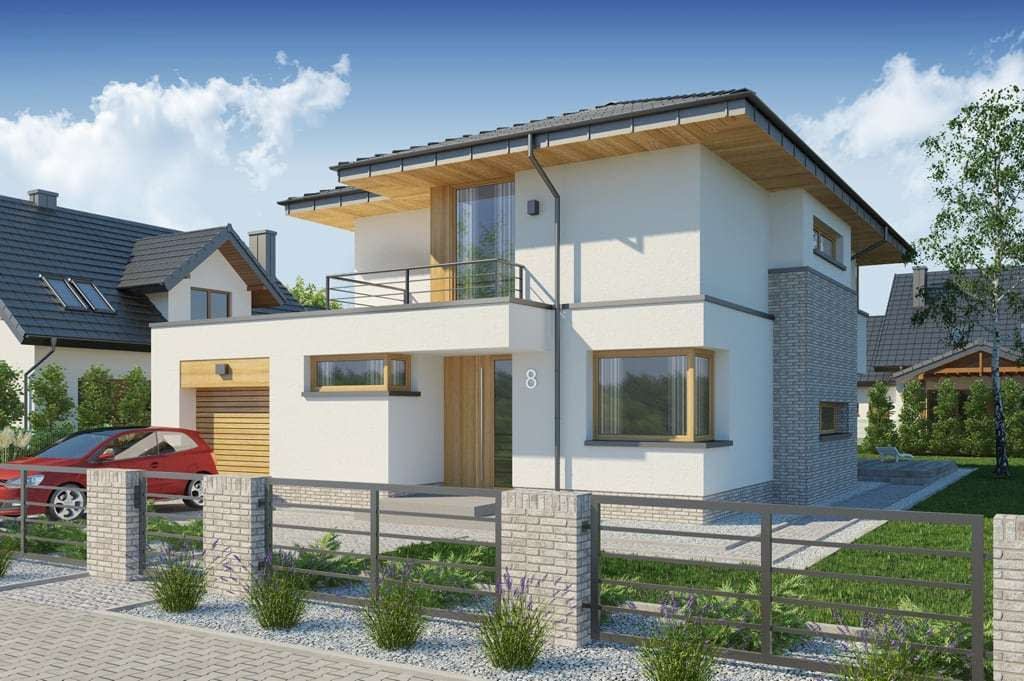

Projekt domu Klara PS
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa146.17 m²
- KondygnacjeParterowy
- GarażJednostanowiskowy
- DachCzterospadowy
- Kąt nach. dachu22°
- Odbicie lustrzaneTak
- Czas realizacji1-5 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt zgodny z wymaganiami WT2021.
KLARA PS to nowoczesny dom piętrowy, zaprojektowany dla 4-5-osobowej rodziny.
Na parterze znajduje się przestronny salon z jadalnią i wyjściem na taras, otwarta, ale łatwa do wydzielenia w ramach adaptacji kuchnia ze spiżarnią, oraz gabinet, który dzięki położeniu niedaleko wiatrołapu i łazienki, doskonale sprawdzi się także jako biuro w domu, pokój gościnny lub dodatkowa sypialnia. Pierwszorzędną funkcjonalność zapewnia dodatkowe pomieszczenie gospodarcze, przemyślnie zlokalizowane pomiędzy wiatrołapem a jednostanowiskowym garażem, z którego z kolei dostępna jest duża kotłownia z praktycznym wyjściem na zewnątrz.
Na poddaszu znajdują się trzy przestronne pokoje (wszystkie z własnymi garderobami, jeden z balkonem i jeden z wyjściem na taras), oraz obszerna łazienka z przejściem do osobnego pomieszczenia pralni.
Projekt jest podobny do Farosa, Telmuna, Polikleta 2 i Demeter PS.
Konstrukcja
Propozycje rozwiązań materiałowych:
Fundamenty | bezpośrednie, na ławach i stopach fundamentowych |
Ściany zewnętrzne | bloczki z bet. komórkowego (odm. 600) - 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm |
Ściany wewnętrzne | bloczki z bet. komórkowego (odm. 600) - 24 cm (działowe - 12 cm) + działowe z płyty G-K na ruszcie (piętro) |
Strop | żelbetowy monolityczny o grubości 20 i 14 cm. |
Elewacje | tynk - firmy TERMO ORGANIKA, płytki klinierowe, płyty elewacyjne |
Pokrycie dachu | dachówka cementowa |
Konstrukcja dachu | drewniana o układzie konstrukcyjnym mieszanym (prefabrykowane wiązary) |
Schody wewnętrzne | żelbetowe monolityczne płytowe, zabiegowe |
Ogrzewanie | kocioł gazowy kondensacyjny lub kocioł na paliwo stałe, dodatkowe źródło ciepła - kominek z płaszczem wodnym |
Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.
Rzuty

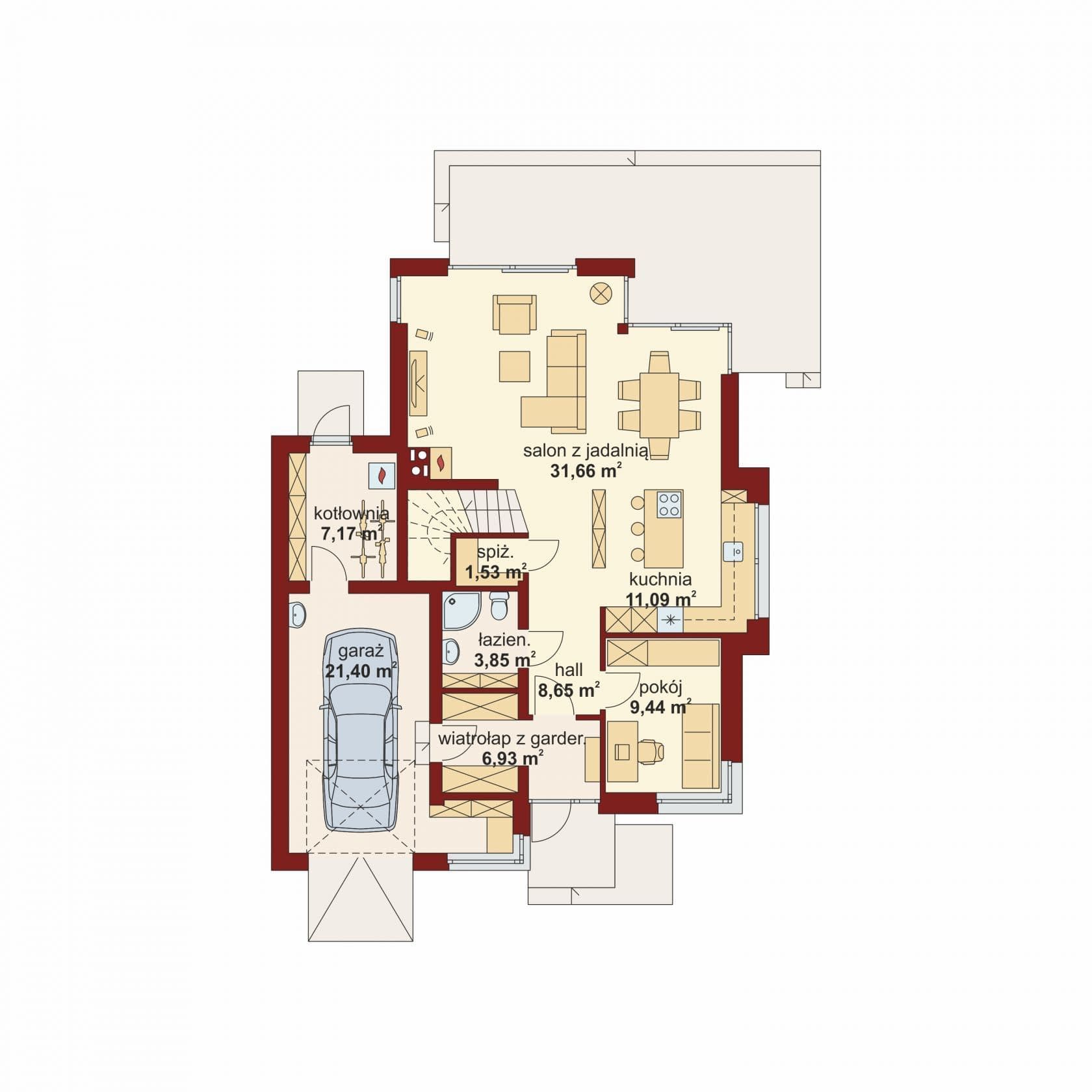

Rzut parteru
- Pow. użytkowa:73,15 m²
- Garaż:21,40 m²
- Kotłownia.:7,17 m²
- 1. Wiatrołap z gard.:6,93 m²
- 2. Hol:8,64 m²
- 3. Gabinet:9,44 m²
- 4. Kuchnia:11,09 m²
- 5. Salon z jadalnią:31,66 m²
- 6. Spiżarnia:1,53 m²
- 7. Łazienka:3,85 m²
- 8. Kotłownia:7,17 m²
- 9. Garaż:21,40 m²

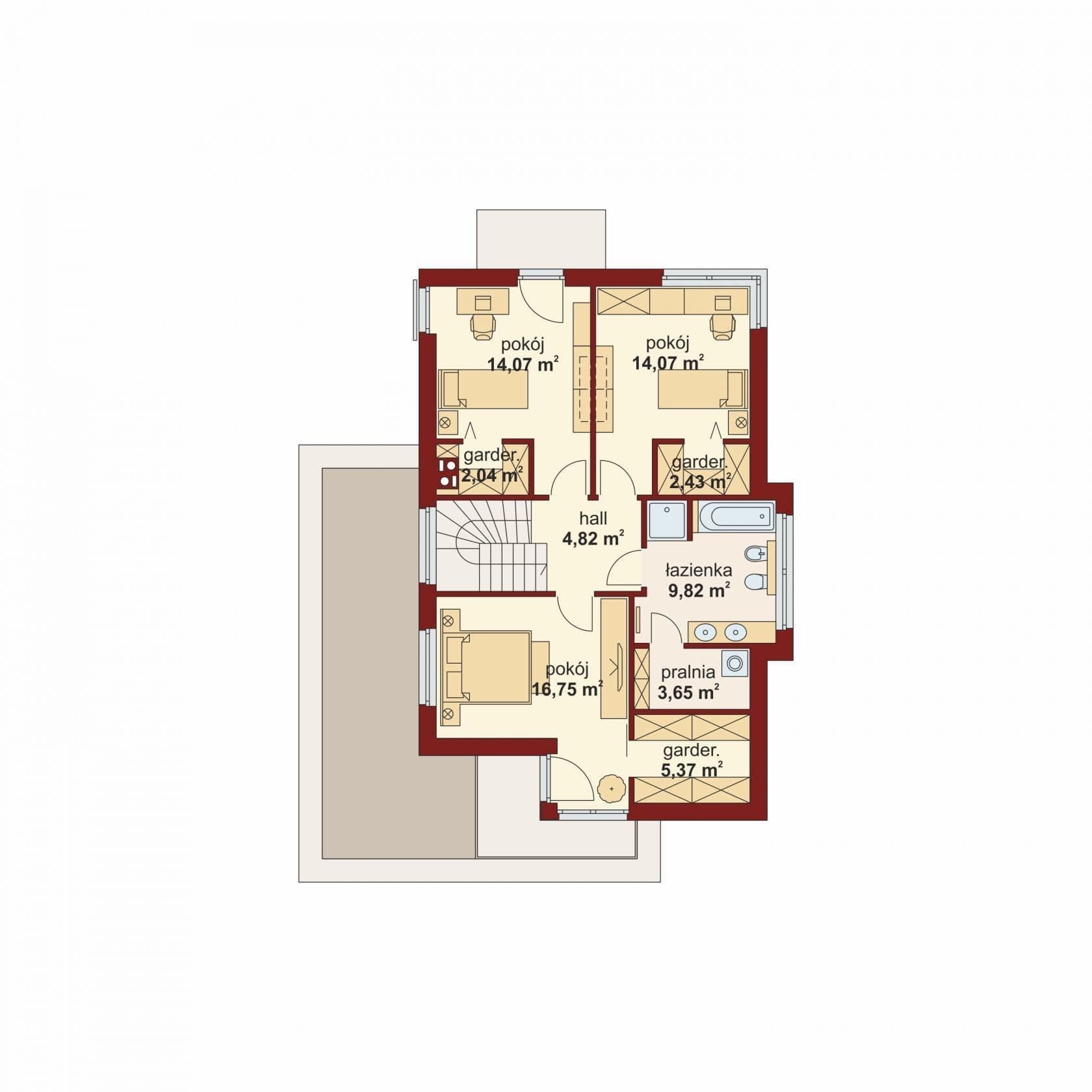

Rzut poddasza
- Pow. użytkowa:73,02 m²
- 1. Hol:4,82 m²
- 2. Pokój:16,75 m²
- 3. Garderoba:5,37 m²
- 4. Łazienka:9,82 m²
- 5. Pralnia:3,65 m²
- 6. Pokój:14,07 m²
- 7. Garderoba:2,43 m²
- 8. Pokój:14,07 m²
- 9. Garderoba:2,04 m²

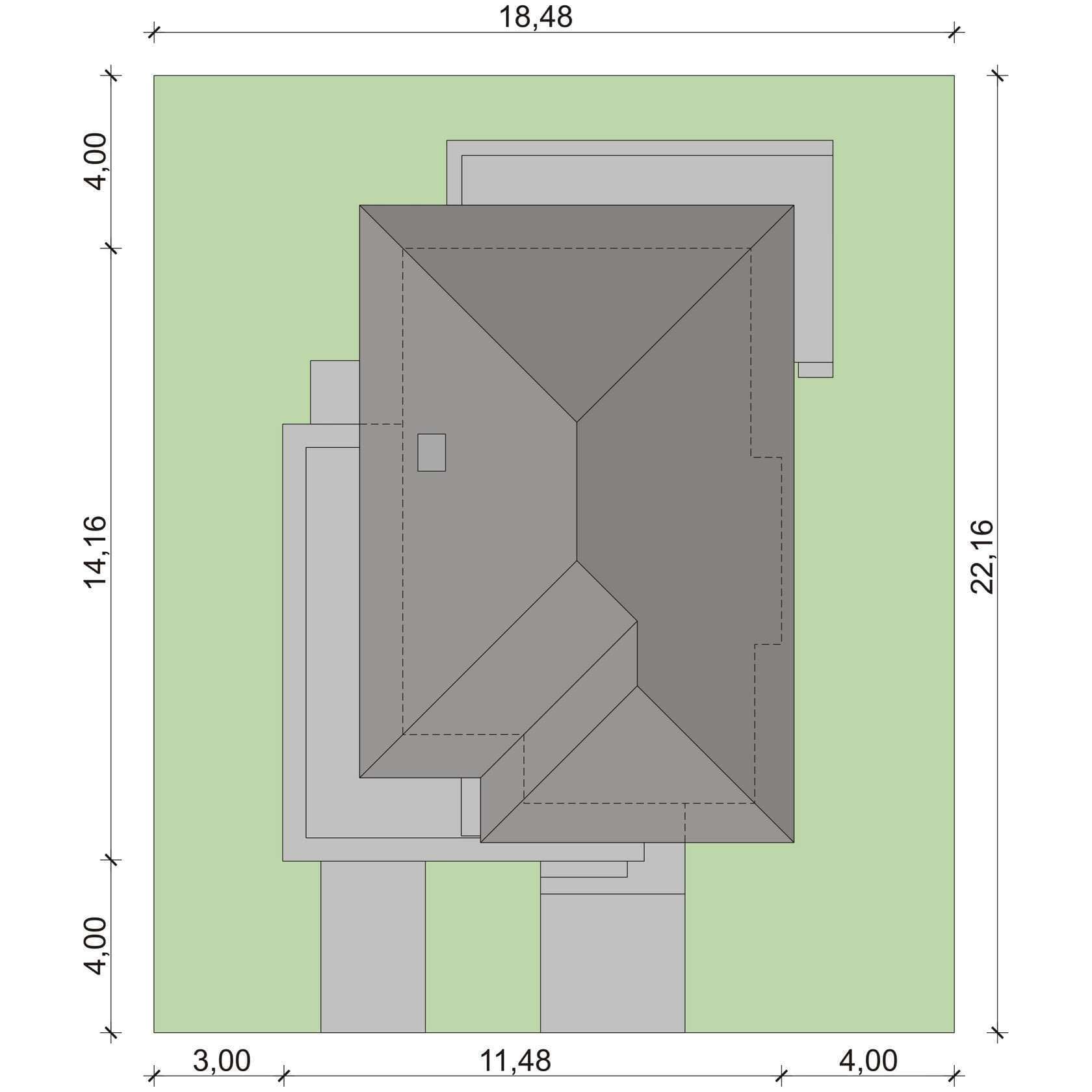

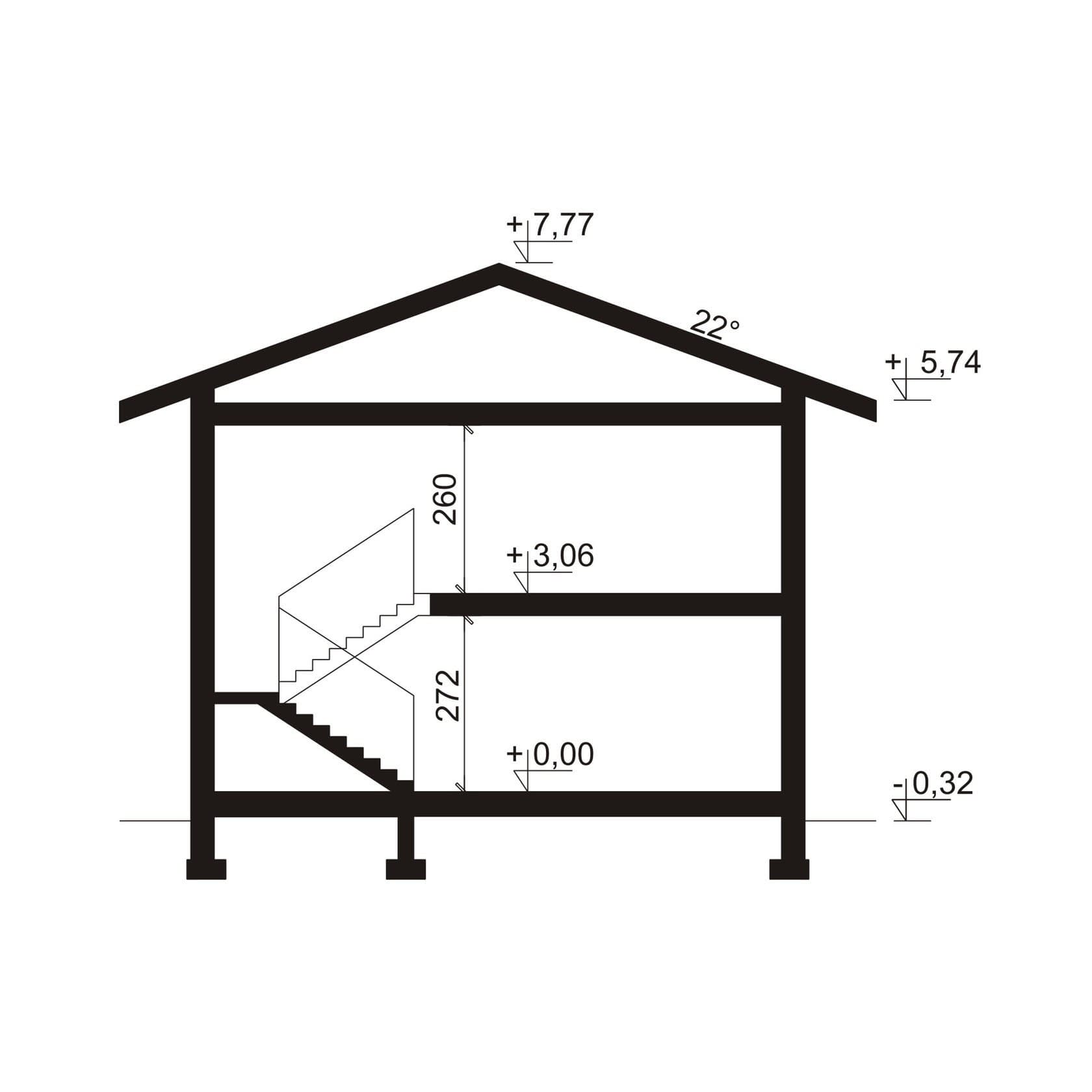

Plan i przekrój (wersja podstawowa)
Plan i przekrój (wersja podstawowa)
Dane techniczne
- Powierzchnia użytkowa146.17 m²
- Powierzchnia dachu155.03 m²
- Długość domu14.16 m
- Szerokość domu11.48 m
- Wysokość domu8.09 m
- GarażJednostanowiskowy
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu22°
Instalacja grzewcza
- Instalacja grzewczakocioł gazowy kondensacyjny lub kocioł na paliwo stałe, dodatkowe źródło ciepła - kominek z płaszczem wodnym
Zawartość projektu
Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi, wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.
Poszczególne elementy dokumentacji to kolejno części:
ARCHITEKTONICZNA– składają się na nią:
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
- rzut dachu w skali 1:100,
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.
TECHNICZNA – składają się na nią części:
konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami,
- rzuty fundamentów, stropów i więźby dachowej,
- rozwiązania detali konstrukcyjnych,
- obliczenia statyczne,
- zestawienia stali i drewna,
instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej ,
- wodno-kanalizacyjnej,
- gazowej,
- centralnego ogrzewania,
- rekuperacji, solarnej - jeżeli występują w projekcie.
analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami
DODATKI – najczęściej są to:
- obliczenia statyczne,
- zestawienia stali i drewna.
Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:
- Wynikające z dostosowania budynku do warunków gruntowych.
- Wymiarów fundamentów.
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
- Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
- Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
- Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
- Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
- Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
- Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
- Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
- Lustrzanego odbicia.
- Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
- Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
- Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
- Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
- Zmiana wysokości ścianki kolankowej.
- Zmiana usytuowania i ilości kominów.
- Dobudowanie garażu lub wiaty garażowej.
- Dobudowanie bądź usunięcie lukarny.
- Dobudowanie lub usunięcie balkonu.
- Dobudowanie lub usunięcie wykusza.
- Zabudowanie podcienia.
- Poszerzenie bądź zwężenie bryły budynku.
W przypadku gdy zmiany dokonywane w niniejszym projekcie wykraczają po za te, które zostały powyżej wyszczególnione należy uzyskać zgodę od autora projektu.
Wszelkie instalacje dodatkowe do projektów, funkcjonujące jako „dodatki”, będą sprzedawane w wersji elektronicznej. Pliku wysyłany bezpośrednio do Klienta.
Plik będzie opatrzony hasłem, służącym do jego otworzenia, którego częścią składową będzie imię i nazwisko inwestora. Tego typu dodatki nie podlegają zwrotowi ani wymianom.
