Projekt domu Kote (PH)

Name: Kote (PH)
Brand: DOMY w Stylu.pl - MTM STYL
SKU: kote-ph
Price: 5049.00 PLN
Availability: InStock

Autor projektu:DOMY w Stylu.pl - MTM STYL

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 049 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa93.66 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu35°
Odbicie lustrzaneTak
Czas realizacji30

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Kote to projekt domu z użytkowym poddaszem o powierzchni użytkowej 94 m2. Projekt stworzono z myślą o 3-osobowej rodzinie. Na parterze zaprojektowano otwartą część dzienną z salonem i kuchnią. Przy kuchni pojawiła się funkcjonalna spiżarnia. Poddasze to prywatna przestrzeń mieszkańców. Zaprojektowano tu dwie wygodne sypialnie i ogólnodostępna łazienkę. Projekt utrzymany został nowoczesnym stylu. Projekt posiada powierzchnię zabudowy nie przekraczającą 70 m2, dlatego można go wybudować na zgłoszenie.

Konstrukcja

Ściany: 2-warstwowe - pustak ceramiczny Porotherm 25 Profi + styropian, Stropy: żelbetowe, wylewane, Dach: dachówka ceramiczna Koramic Orea 9,

Rzuty

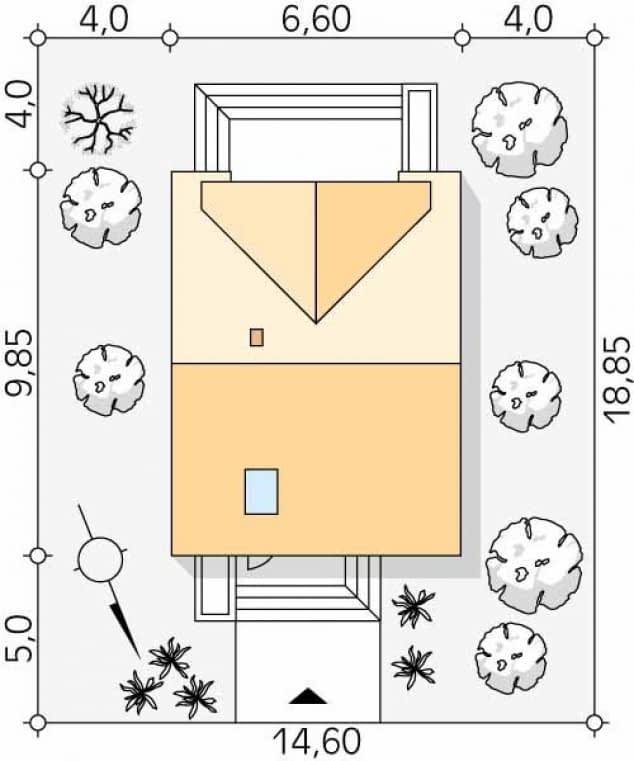

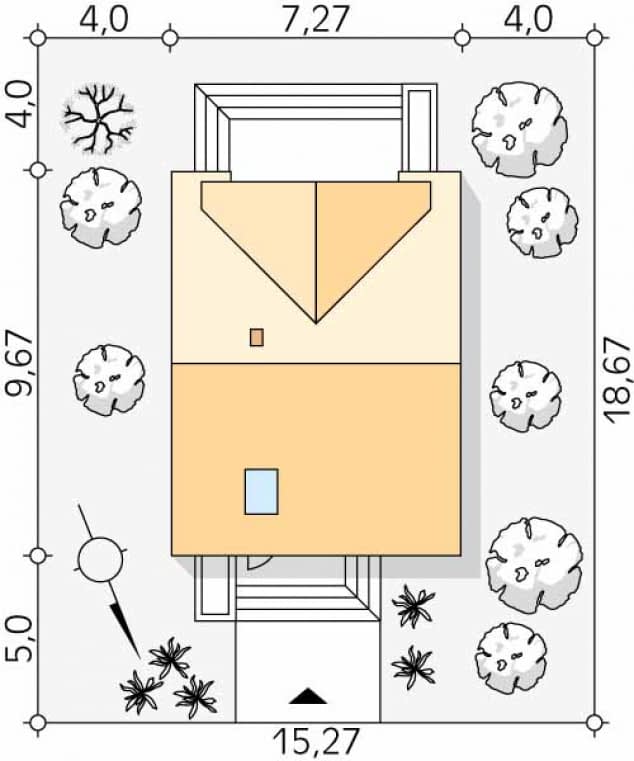

Usytuowanie na działce

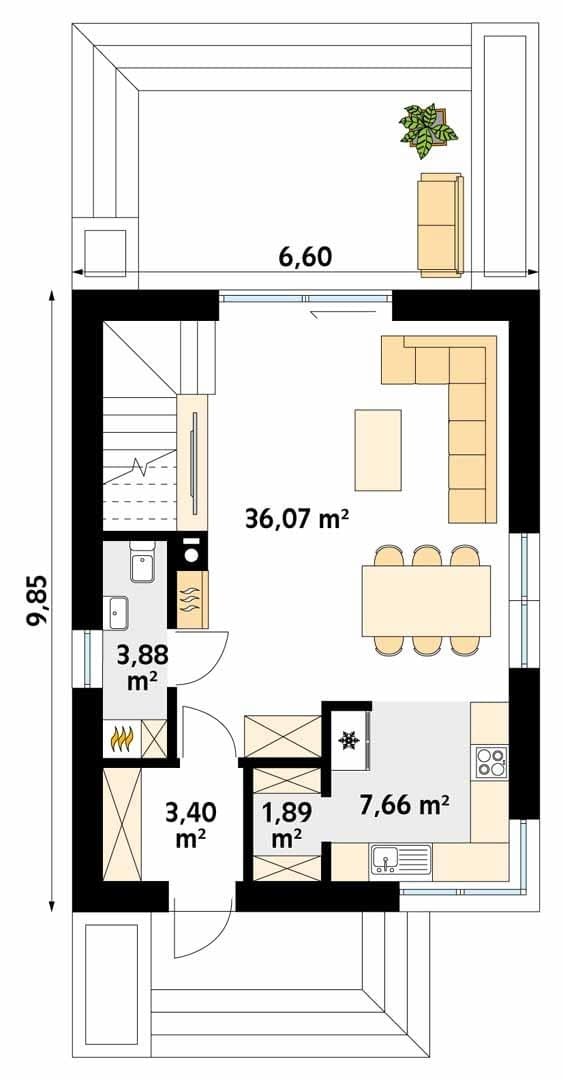

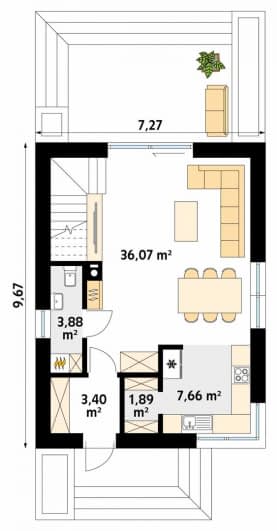

parter

wiatrołap3.4
spiżarnia1.89
kuchnia7.66
salon/jadalnia36.07
wc3.88

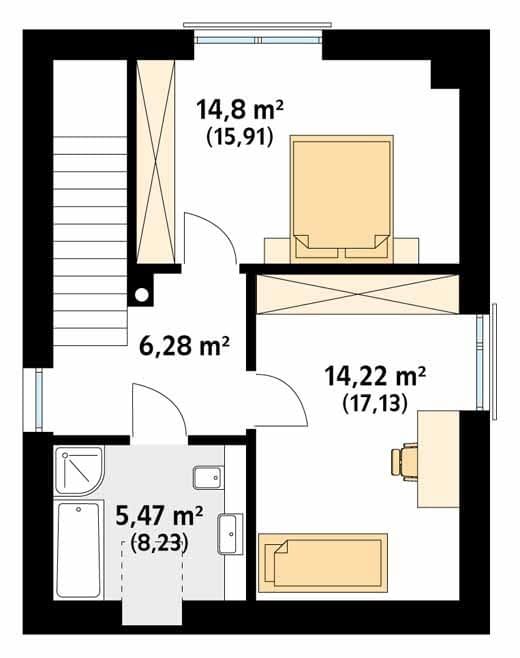

poddasze

korytarz/komunikacja6.28
sypialnia14.8
sypialnia14.22
łazienka5.47

Dane techniczne

Powierzchnia użytkowa93.66 m²
Powierzchnia zabudowy69.96 m²
Liczba pokoi3
Powierzchnia dachu118.92 m²
Kubatura488.26 m³
Długość domu9.85 m
Szerokość domu6.6 m
Wysokość domu8.26 m
PoddaszeUżytkowe
Minimalne wymiary działki18.85 x 14.6m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu35°

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

PROJEKT SKŁADA SIĘ Z:

Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
Projekt techniczny - 2 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:

rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
rzut dachu,
przekroje,
opisy przegród,
elewacje budynku,
wykaz stolarki okiennej i drzwiowej,
detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

zamierzony sposób użytkowania obiektu budowlanego,
charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
informację o sposobie posadowienia obiektu budowlanego,
projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
inne wymagane opinie, uzgodnienia i pozwolenia.

Projekt Techniczny

Projekt techniczny zawiera:

Opis techniczny i konstrukcyjny,
Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
- rzuty fundamentów,
- rzuty konstrukcyjne poszczególnych kondygnacji,
- wykaz drewna na więźbę dachową i jej rzut,
- wykaz stali zbrojeniowej,
- szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
Instalacje sanitarne, które zwierają:
- opis techniczny,
- niezbędne obliczenia,
- schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
- schemat instalacji CO wraz z doborem grzejników,
- schemat i rozwinięcie instalacji gazowej,
- schemat kotłowni wraz z doborem kotła,
- schemat podłączenia wodomierza i gazomierza.
Instalacje elektryczne zawierające:
- opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
- schemat rozmieszczenia elementów instalacji elektrycznej,
- schemat szafki bezpiecznikowej,
- schemat tablicy bezpiecznikowej,
- schemat instalacji telefonicznej.

Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.

Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
realizacja budynku w lustrzanym odbiciu
zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
zmiany wymiarów rzutu poziomego budynku w granicach 5%
zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
podpiwniczenie budynku lub rezygnacja z podpiwniczenia
zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są
