Projekt domu ładowo 3 mg

Name: ładowo 3 mg
Brand: DOM-PROJEKT
SKU: ladowo-3-mg
Price: 5599.00 PLN
Availability: InStock

Autor projektu:DOM-PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 599 zł4 999 zł

Oszczędź: 600,00zł

Najniższa cena z 30 dni: 5 599,00 zł

Promocja ważna do

27-02-2025

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa132.08 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu35°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

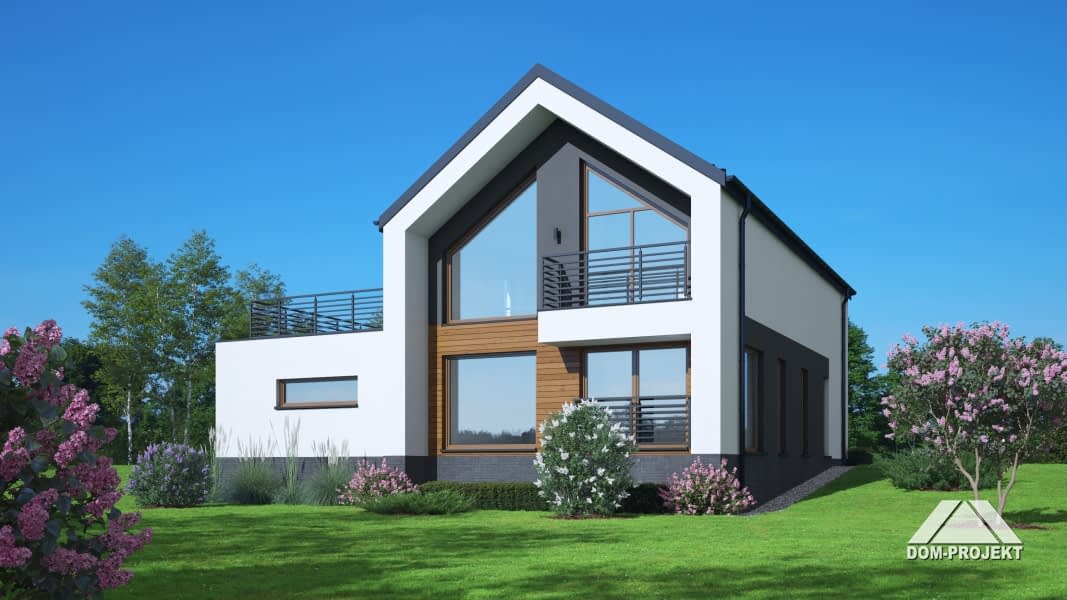

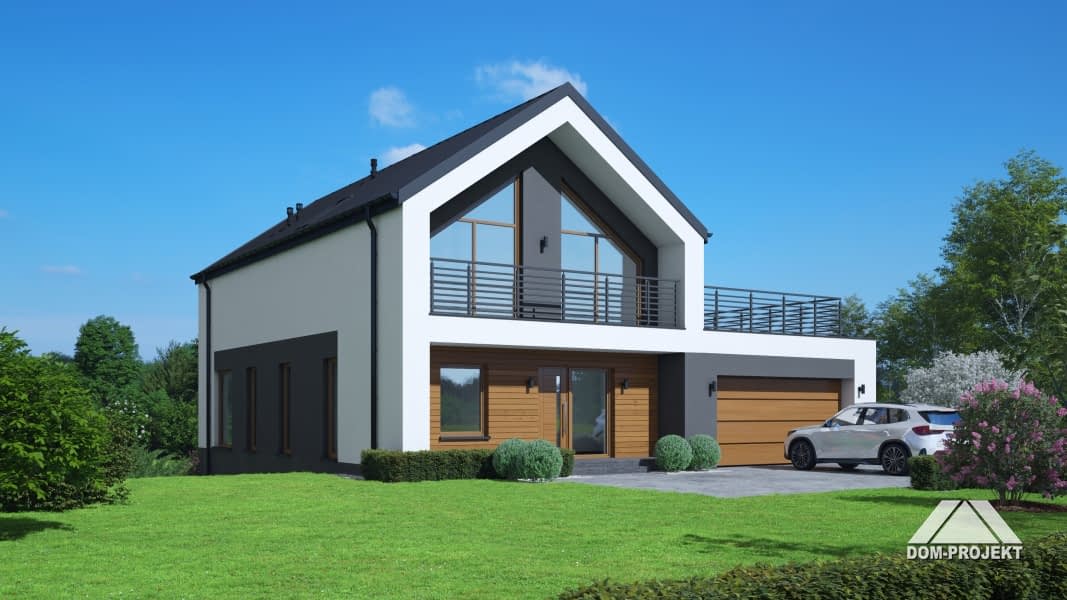

Projekt domu w stylu nowoczesnej stodoły. Na parterze wygodny salon z kominkiem i przeszkleniami. Otwarta kuchnia ma dostęp do praktycznej spiżarni. Dodatkowy pokój może pełnić rolę biura w domu lub sypialni. Przy garażu pomieszczenie gospodarcze - idealne miejsce na domową pracownię. Program użytkowy parteru uzupełnia łazienka i kotłownia. Na poddaszu trzy sypialnie - główna z własną garderobą i łazienką oraz wspólna łazienka. Prosta bryła budynku oraz dach dwuspadowy sprzyjają szybkiej i taniej budowie, obniżają koszty eksploatacji oraz nadają ponadczasowego charakteru.

Rzuty

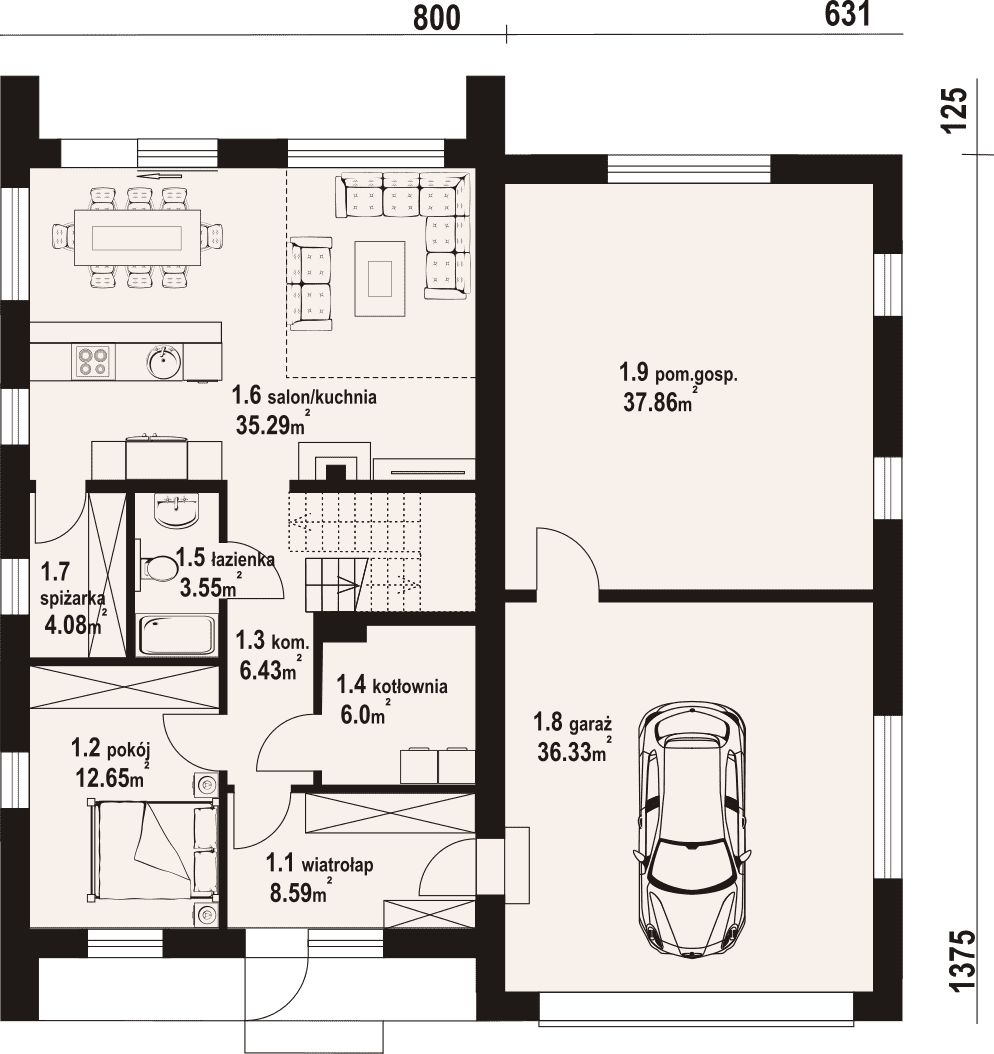

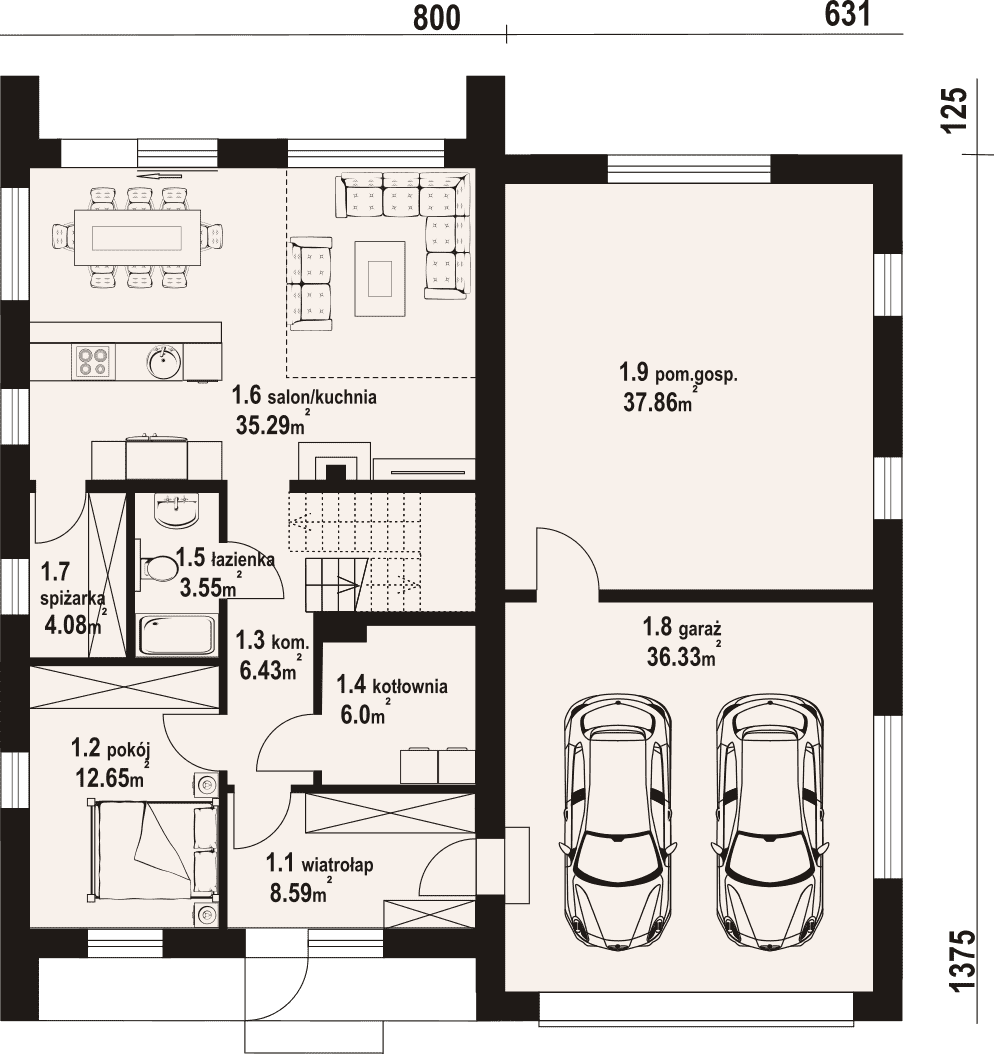

Parter

1.1 - wiatrołap8.59 m²
1.2 - pokój12.65 m²
1.3 - komunikacja6.43 m²
1.4 - kotłownia6 m²
1.5 - łazienka3.55 m²
1.6 - salon/kuchnia35.29 m²
1.7 - spiżarka4.08 m²
1.8 - garaż36.33 m²
1.9 - pom.gosp.37.86 m²

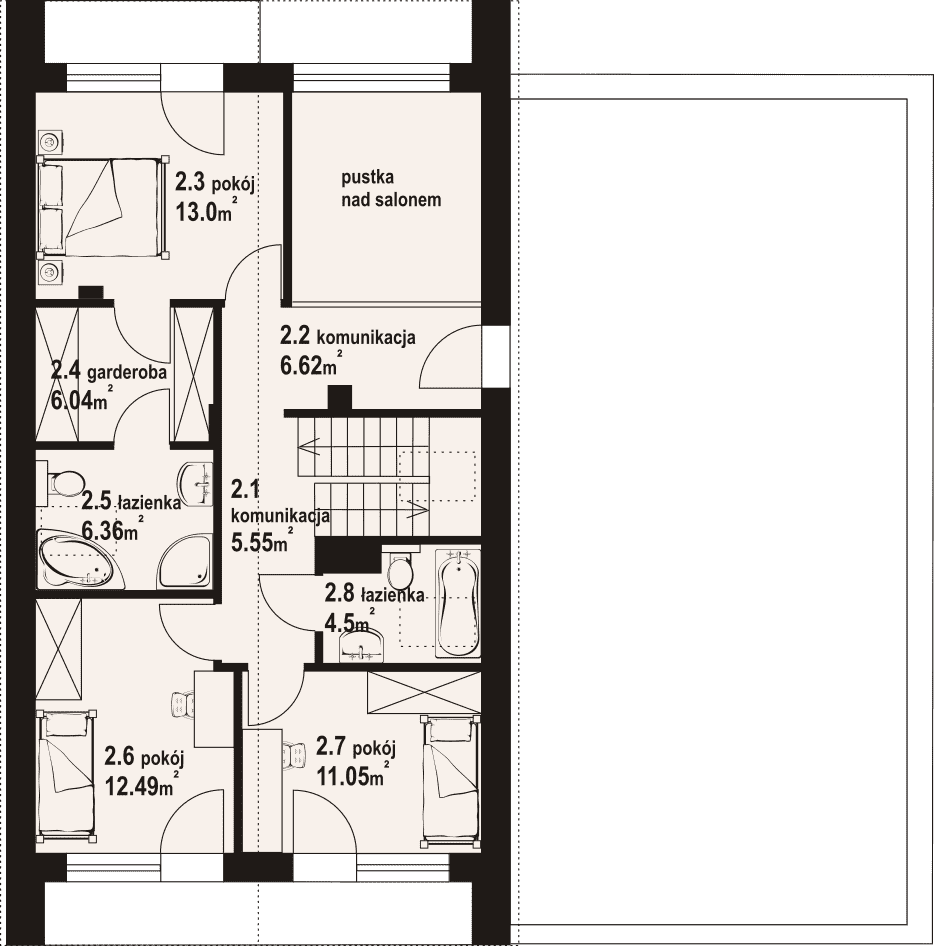

Poddasze

2.1 - komunikacja5.55 m²
2.2 - komunikacja6.62 m²
2.3 - pokój13 m²
2.4 - garderoba6.04 m²
2.5 - łazienka6.36 m²
2.6 - pokój12.49 m²
2.7 - pokój11.05 m²
2.8 - łazienka4.5 m²

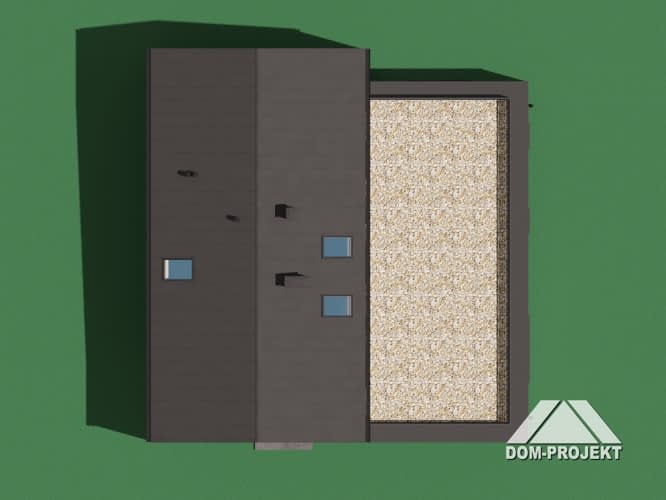

Sytuacja

Dane techniczne

Powierzchnia użytkowa132.08 m²
Powierzchnia netto221.28 m²
Powierzchnia zabudowy190.76 m²
KominekTak
Liczba łazienek3
Liczba pokoi5
Powierzchnia dachu151 m²
Kubatura840 m³
Wysokość domu8.75 m
Minimalne wymiary działki22.31 x 21m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu35°

Instalacja grzewcza

Instalacja grzewczakomplet instalacji, kocioł gazowy

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

rzutu fundamentów,
rzutów konstrukcyjnych poszczególnych kondygnacji,
rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
rzutu więźby dachowej,
rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
rzutów instalacji wod-kan,
rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
rzutów instalacji elektrycznej,
schematu tablicy TM,
rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
