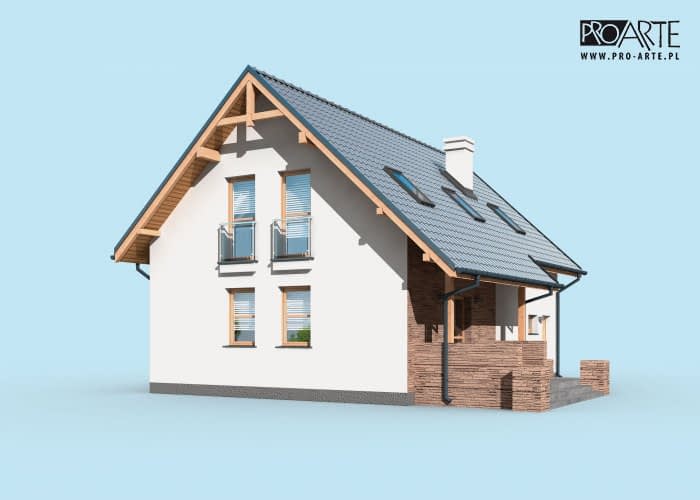

Projekt domu LAMIA 4 szkielet drewniany
Rabat -150 zł
Promocja ważna do
27-05-2025
- Typ projektuWolnostojący
- Powierzchnia użytkowa113.15 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Konstrukcja
Technologia szkieletowa:
- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.
- instalacja grzewcza: kocioł gazowy w kotłowni
Technologia tradycyjna : przejdź na stronę projektu.
Wysokość ściany kolankowej 0.98m
Rzuty

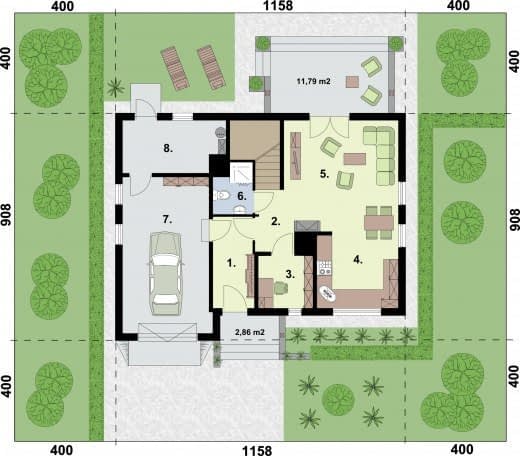

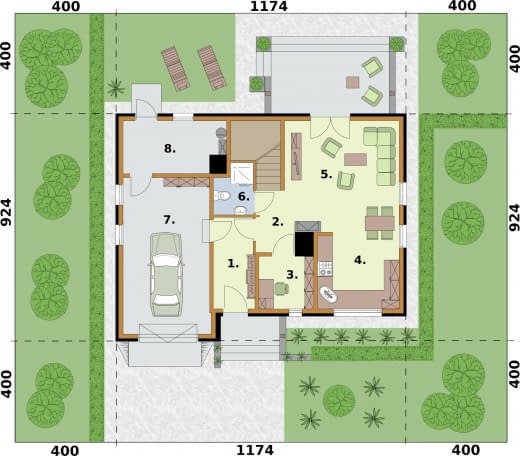

Rzut przyziemia
- 1 Wiatrołap5.81
- 2 Komunikacja6.14
- 3 Gabinet4.47
- 4 Kuchnia9.75
- 5 Salon19.69
- 6 Łazienka 2.8
- 7 Garaż21.36
- 8 Kotłownia8.02

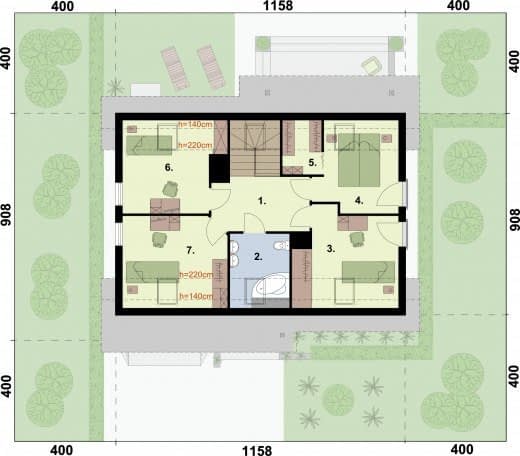

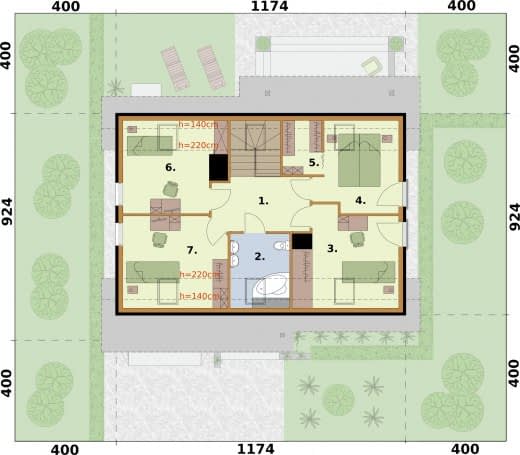

Rzut poddasza
- 3 Pokój11.68
- 4 Sypialnia8.86
- 5 Garderoba2.14
- 6 Sypialnia10.81
- 1 Komunikacja10.18
- 7 Pokój11.8
- 2 Łazienka5.16
Dane techniczne
- Powierzchnia użytkowa113.15 m²
- Powierzchnia zabudowy97.75 m²
- Liczba pokoi15
- Kubatura639.7 m³
- Wysokość domu8.53 m
- PoddaszeUżytkowe
- Minimalne wymiary działki19.58 x 17.08m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu43°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
