Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
4 799 zł4 299 zł
Oszczędź: 500,00zł
Najniższa cena z 30 dni: 4 299,00 zł
Promocja ważna do
02-05-2024
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa153.35 m²
- KondygnacjePiętrowy
- GarażDwustanowiskowy
- DachPłaski
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

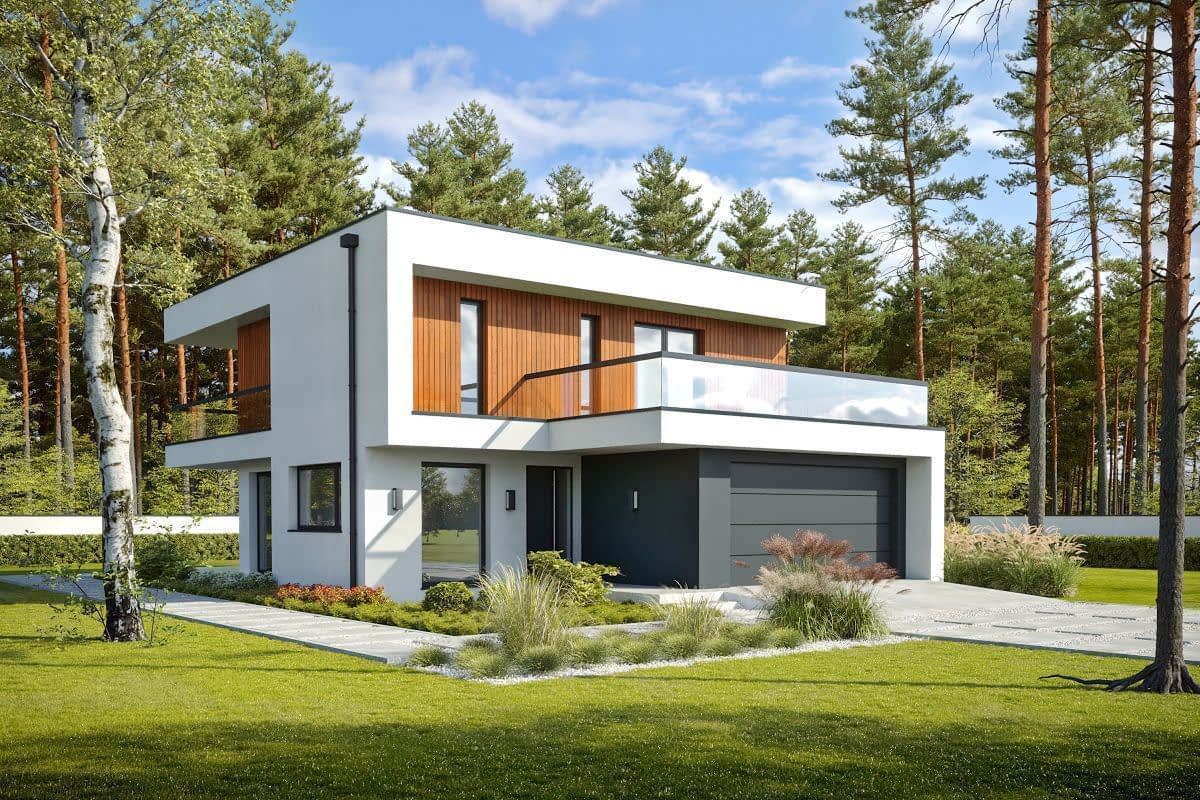

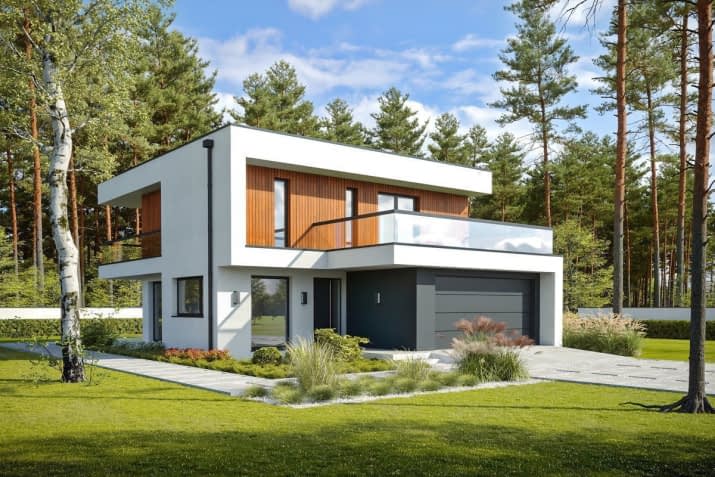

LOGICZNY D72 to komfortowy, piętrowy dom o nowoczesnej stylistyce przeznaczony dla czteroosobowej rodziny.
Wejście do domu prowadzi przez wiatrołap, który posiada wyodrębnioną garderobę oraz przejście do garażu. W części dziennej znajduje się wygodny salon z miejscem na kanapę, kominkiem oraz widokiem na ogród. W tej części domu zaprojektowano również wygodne schody prowadzące na piętro.

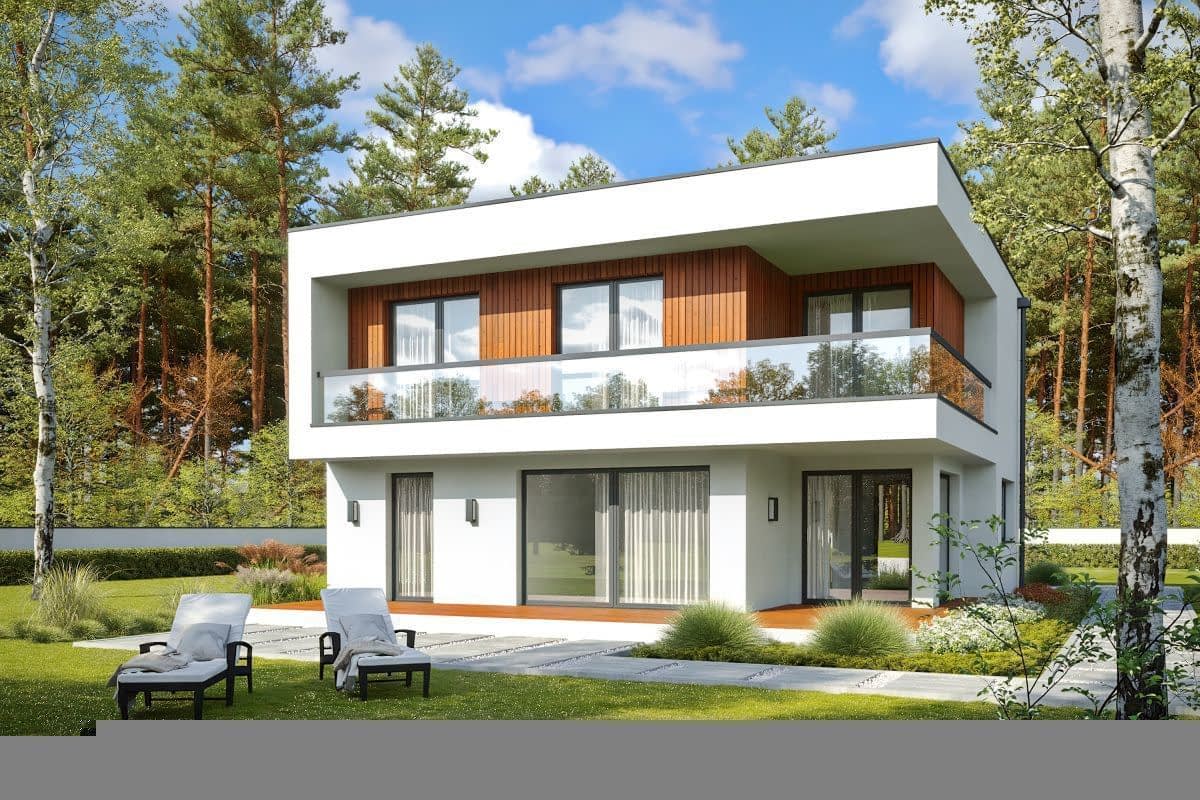

Obok salonu znajduje się jadalnia, przeszklona z dwóch stron, posiadająca wyjście na zadaszony taras, na którym również można postawić stół oraz krzesła. Znajdująca się obok jadalni kuchnia, z widokiem na front oraz bok działki, posiada sporą przestrzeń zabudowy meblowej. W części dziennej znalazło się również miejsce na gabinet z widokiem na ogród. Obok gabinetu zlokalizowano doświetloną łazienkę z prysznicem.
W strefie technicznej znajduje się dwustanowiskowy garaż oraz pomieszczenie techniczne/kotłownia.
Na piętrze zaprojektowano 3 wygodne sypialnie, każde z wyjściem na taras. Sypialnia gospodarzy posiada własną, wygodną garderobę. Dla wszystkich domowników przewidziano obszerną łazienkę. Na piętrze zaprojektowano również pralnię. Korytarz zapewnia wygodną komunikację oraz posiada dodatkowo wyjście na taras od strony frontowej domu.
Konstrukcja
Technologia:
Fundamenty - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach -stropodach
Rzuty

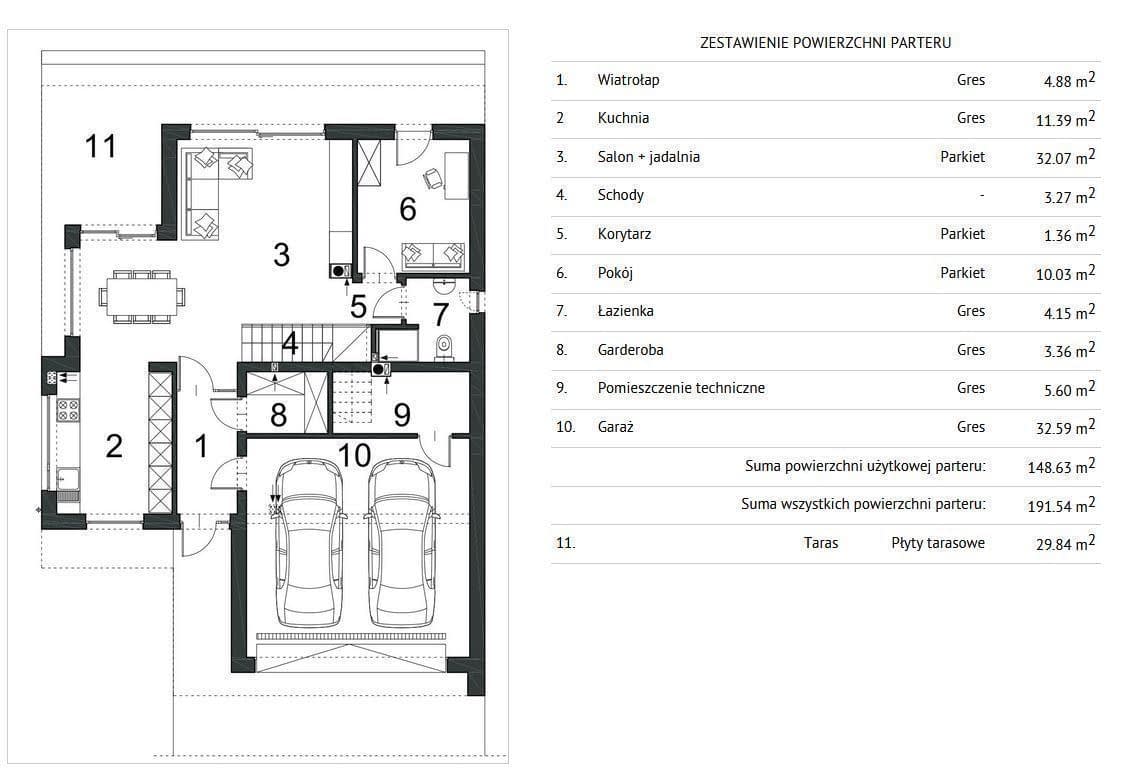

Rzut parteru

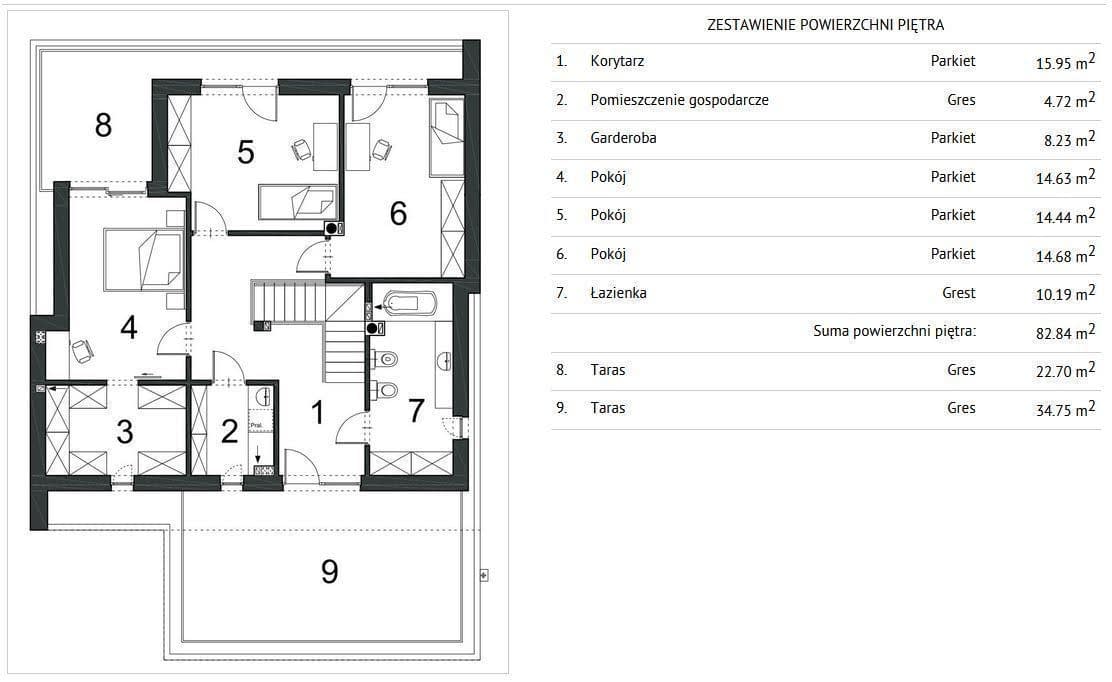

Rzut piętra

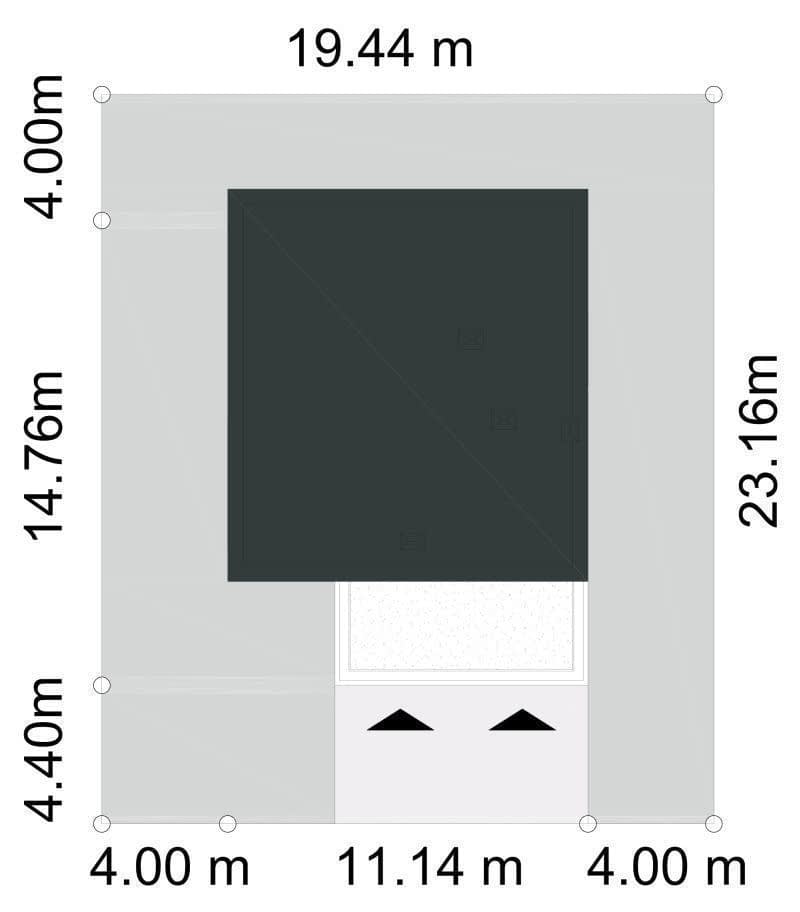

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa153.35 m²
- Powierzchnia netto191.54 m²
- Powierzchnia zabudowy134 m²
- Liczba łazienek2
- Liczba pokoi4
- Kubatura533.41 m³
- Wysokość domu7.2 m
- Minimalne wymiary działki14.76 x 11.44m
- GarażDwustanowiskowy
- Rodzaj dachuPłaski
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.

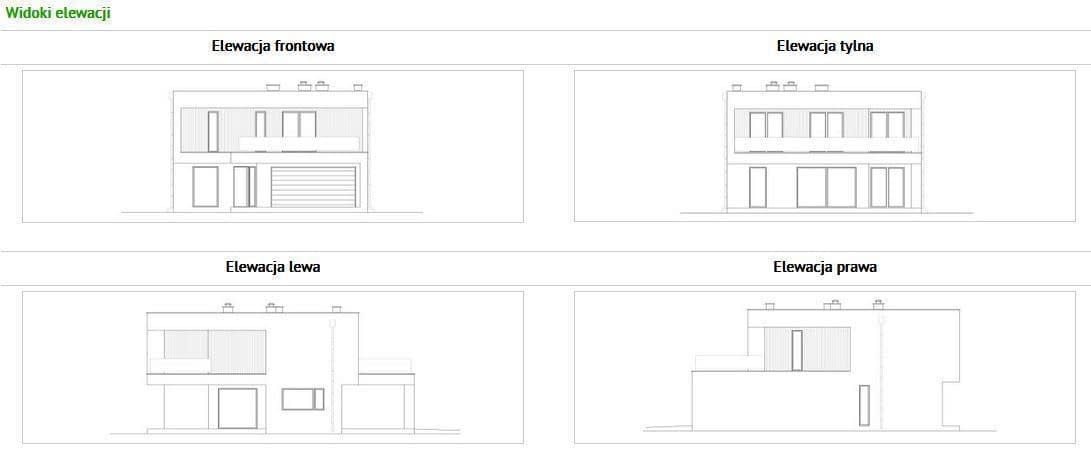

- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Pakiet ogrzewanie podłogowe
620 zł
Pakiet powietrznej / gruntowej pompy ciepła
480 zł
Projekt wentylacji mechanicznej
860 zł
Dodatkowy egzemplarz
480 zł
Wersja elektroniczna projektu
400 zł
Kosztorys
620 zł
Pakiet na paliwo stałe
480 zł
