Projekt domu LUIZJANA szkielet drewniany dom letniskowy z poddaszem
- Typ projektuLetniskowy
- Powierzchnia użytkowa50.86 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Konstrukcja
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściągi, słupy i wieńce betonowe zazbrojone konstrukcyjnie; podciągi i słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-kleszczowej z podparciem w kalenicy za pomocą płatwi kalenicowej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%. Połączenia dobrać na etapie adaptacji lub projektu wykonawczego. Zaleca się stosowanie gwoździ pierścieniowych, złączy oraz płytek perforowanych firmy "SIMPSON – Strong-Tie".
Wysokość ściany kolankowej 0.92m
Rzuty

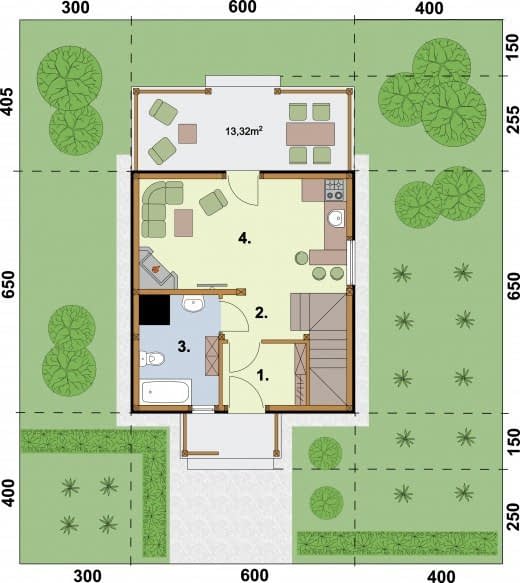

Rzut przyziemia
- 2 Komunikacja5.66
- 3 Łazienka5.52
- 4 Pokój dzienny z aneksem kuchennym16.62
- 5 Taras13.32
- 1 Wiatrołap3.6

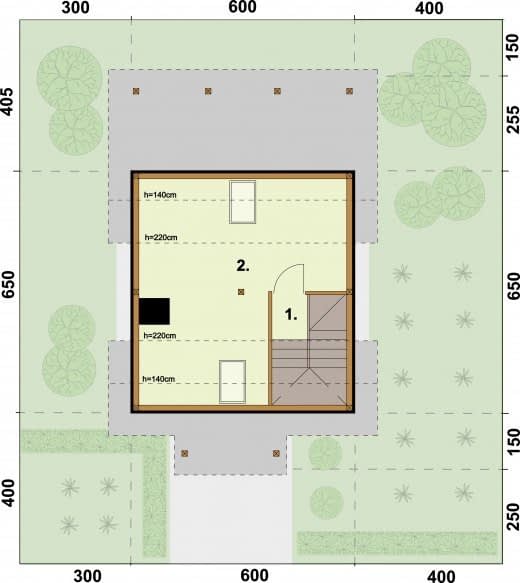

Rzut poddasza
- 2 Strych16.42
- 1 Komunikacja3.04
Dane techniczne
- Powierzchnia użytkowa50.86 m²
- Powierzchnia zabudowy39 m²
- Liczba pokoi6
- Kubatura222.45 m³
- Wysokość domu6.89 m
- PoddaszeUżytkowe
- Minimalne wymiary działki14 x 14.5m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
