Projekt domu Madras 2G z garażem dwustanowiskowym
- Typ projektuWolnostojący
- Powierzchnia użytkowa116.5 m²
- Kondygnacje
- GarażDwustanowiskowy
- Kąty nach. dachu40°, 25°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

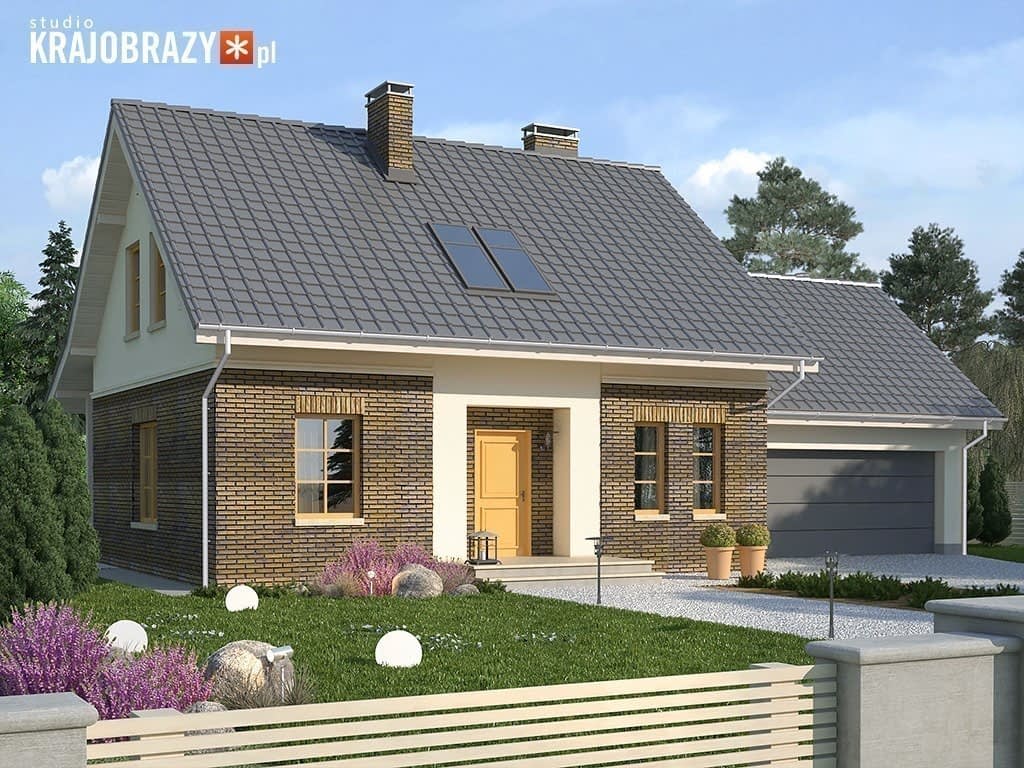

Projekt Madras 2G to propozycja ekonomicznego domu z garażem dwustanowiskowym dostawionym z boku. Budynek ma prostą, tanią w realizacji bryłę obłożoną częściowo płytkami klinkierowymi. Detale wykończenia są przemyślane i współgrają ze sobą: gzymsy oddzielają różne materiały na fasadach, płytki klinkierowe chronią ściany przed zabrudzeniem, a drewniana podbitka jest pobielona w odcieniu zbliżonym do tynków. Za emanującymi ciepłem fasadami ukrywa się ciekawe wnętrze: w programie funkcjonalnym są aż cztery pokoje oprócz dziennego i jednoprzestrzenny salon z kominkiem połączony z kuchnią. Duże okna balkonowe otwierają wnętrze na ogród. Niewątpliwą atrakcją jest też zadaszony taras przy salonie. Obok wejścia mamy jeszcze łazienkę z prysznicem i pomieszczenie gospodarcze. Z korytarza na górze dostępna jest główna łazienka z wanną. Projekt jest sprzedawany też w wersji lustrzanej.Rzuty

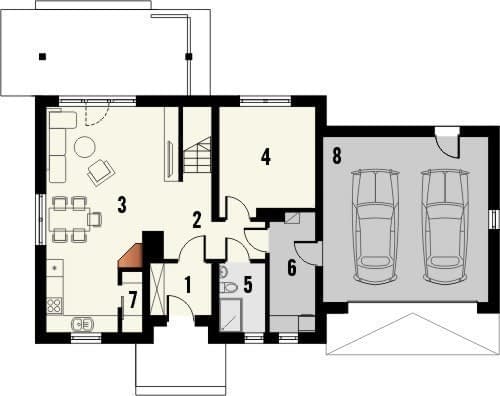

Parter
- 1. wiatrołap3.9
- 2. hall8.6
- 3. pokój dzienny z kuchnią30
- 4. pokój12.4
- 5. łazienka3.9
- 6. pom. gospodarcze6.6
- 7. spiżarnia1.5
- 8. garaż33.2

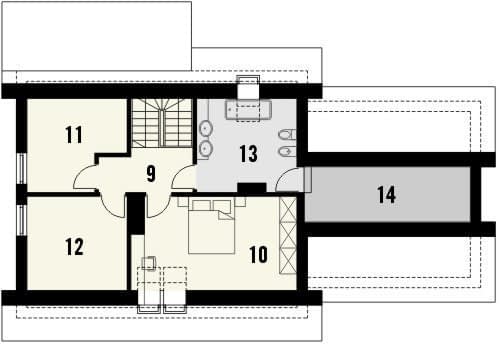

Piętro
- 9. hall4.8
- 10. pokój16.2
- 11. pokój8.6
- 12. pokój10.1
- 13. łazienka9.9
- 14. strych0

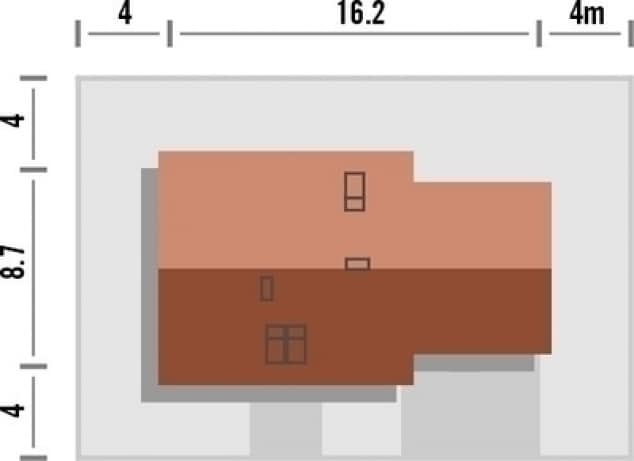

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa116.5 m²
- Powierzchnia zabudowy128.3 m²
- Kubatura674 m³
- Wysokość domu8.13 m
- Minimalne wymiary działki24.2 x 16.7m
- GarażDwustanowiskowy
- Kąty nach. dachu40°, 25°
Koszty budowy
- Stan surowy167060 zł
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Dopuszczalne zmiany w projekcie w ramach adaptacji nie wymagające odrębnej zgody:
- Dostosowanie budynku do warunków gruntowych.
- Zmiana wymiarów fundamentów.
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie
- przekraczającej 50cm ponad poziom terenu.
- Rezygnacja z podpiwniczenia.
- Zmiana wymiarów, przekrojów lub rozstawu elementów więźby dachowej wynikające
- z dostosowania budynku do strefy śniegowej lub wiatrowej.
- Użycie innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Zmiana warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej.
- Zmiana kąta nachylenia dachu do 5° (przy zwróceniu należytej uwagi na nośność elementów więźby dachowej).
- Zmiany w instalacji wodno-kanalizacyjnej, gazowej, CO, elektrycznej (przy zachowaniu obowiązujących norm).
- Zamiana materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych
- parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła i innych.
- Zmiana rozwiązań funkcjonalnych wewnątrz budynku oraz przesunięcia lub likwidacji ścian działowych.
- Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
- Wykonanie lustrzanego odbicia obiektu.
- Zmiany konstrukcji, szerokości biegów schodowych, liczby stopni i wymiarów schodów.
- Zmiana pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
- Zmiany technologii budowy ścian, murów, nadproży z zachowaniem wytrzymałości i izolacyjności przegród.
- Dobudowanie garażu lub wiaty garażowej.
Na zmiany nie wyszczególnione powyżej wydajemy bezpłatną zgodę na wniosek adaptującego lub inwestora.
