Projekt domu Magnat

Name: Magnat
Brand: MG Projekt
SKU: magnat
Price: 8100.00 PLN
Availability: InStock

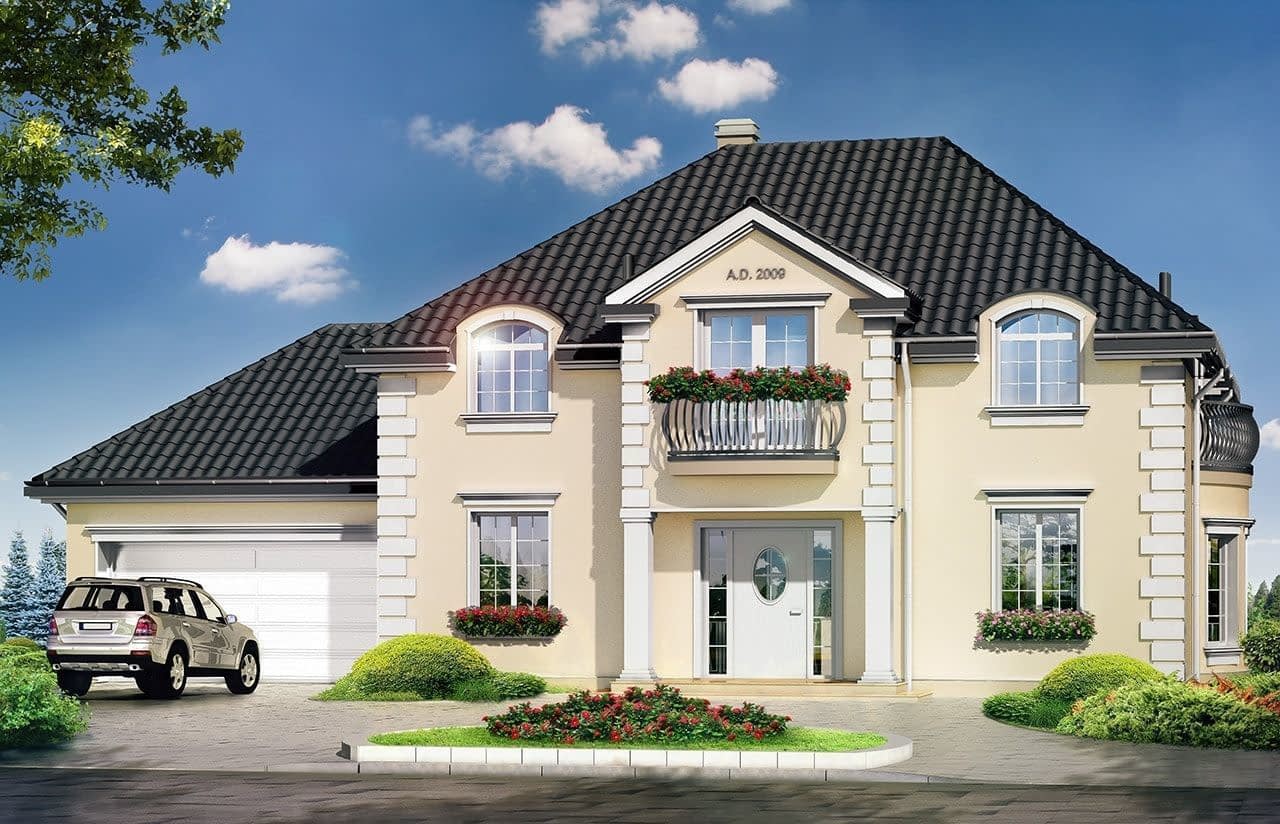

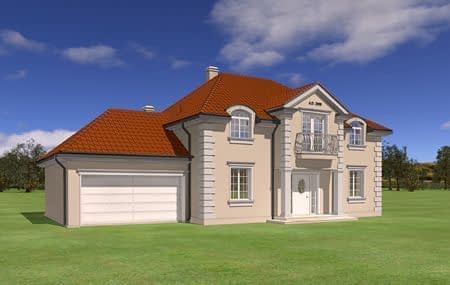

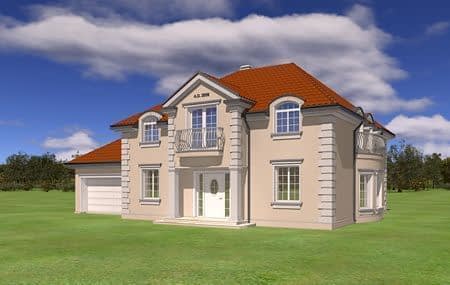

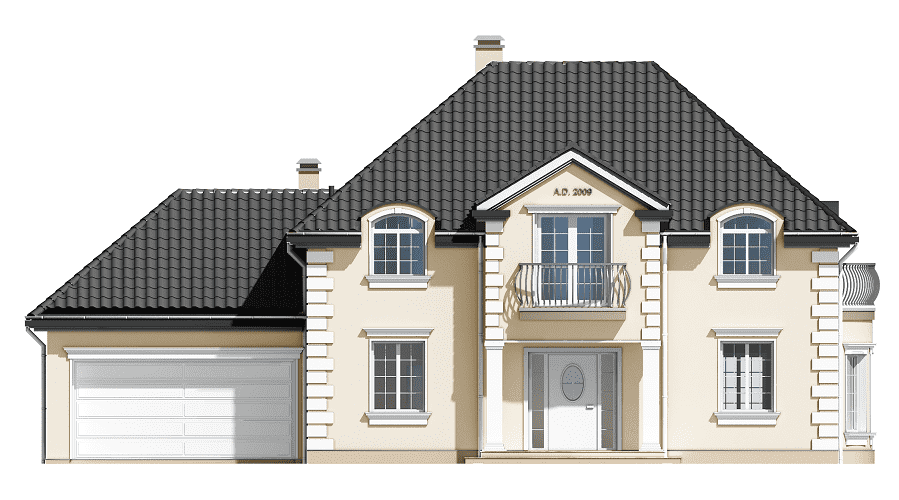

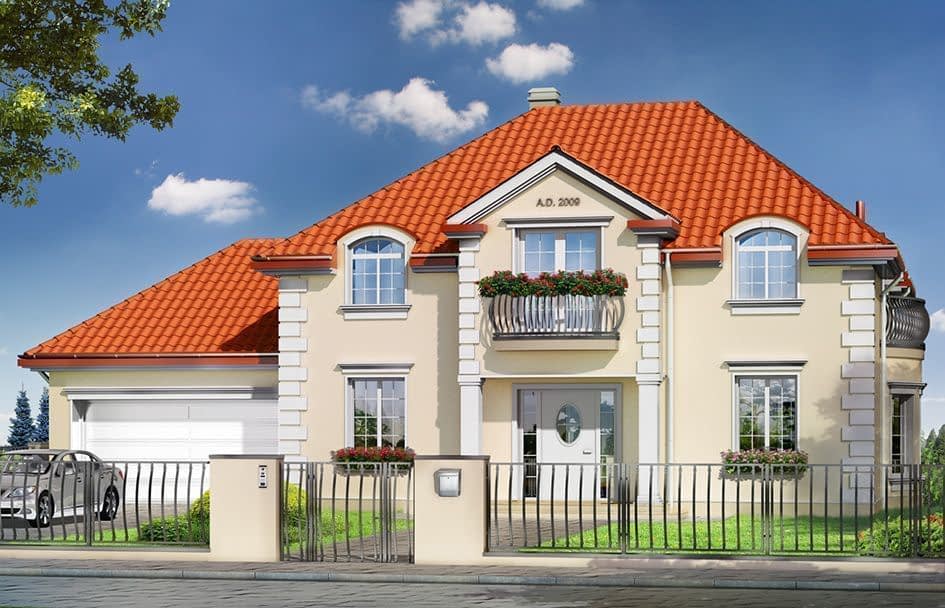

Projekt domu Magnat – wizualizacja od frontu 1

Projekt domu Magnat – wizualizacja od frontu 2

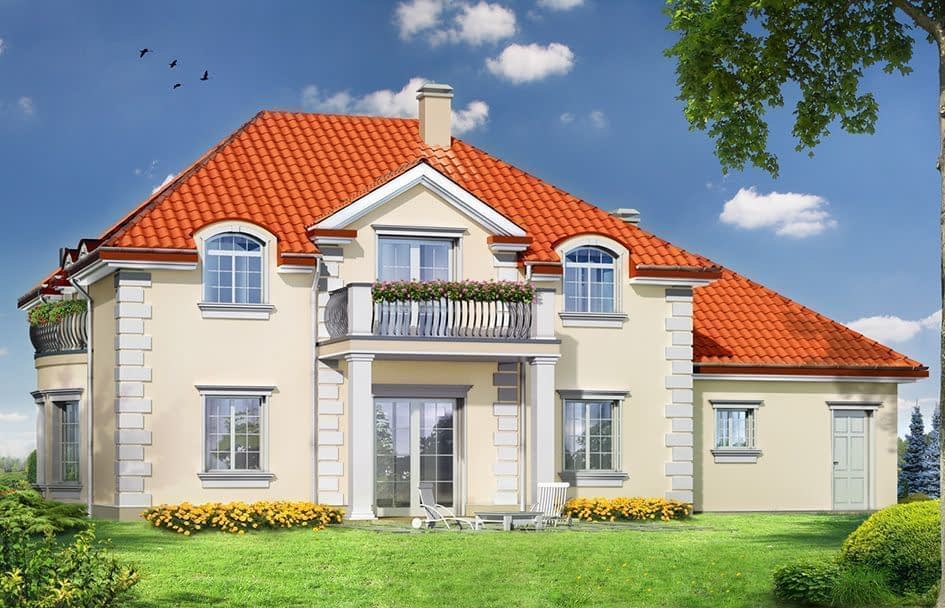

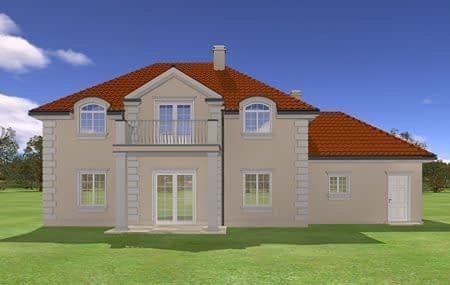

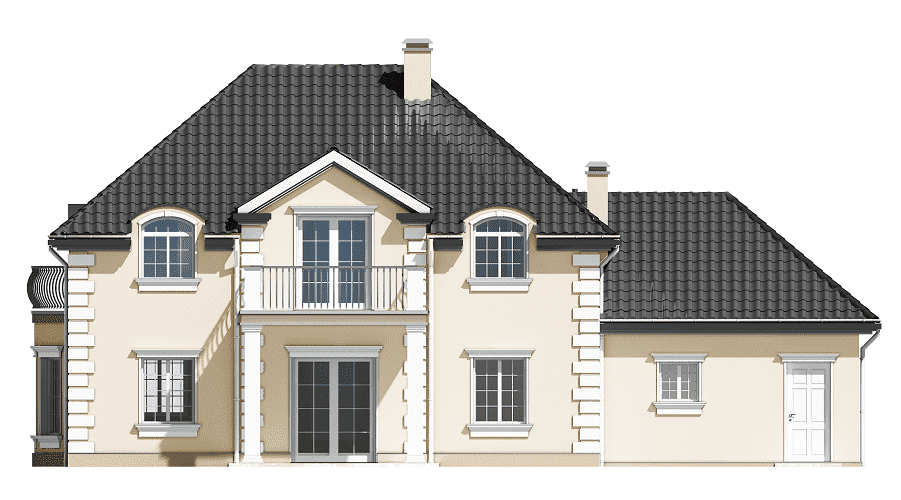

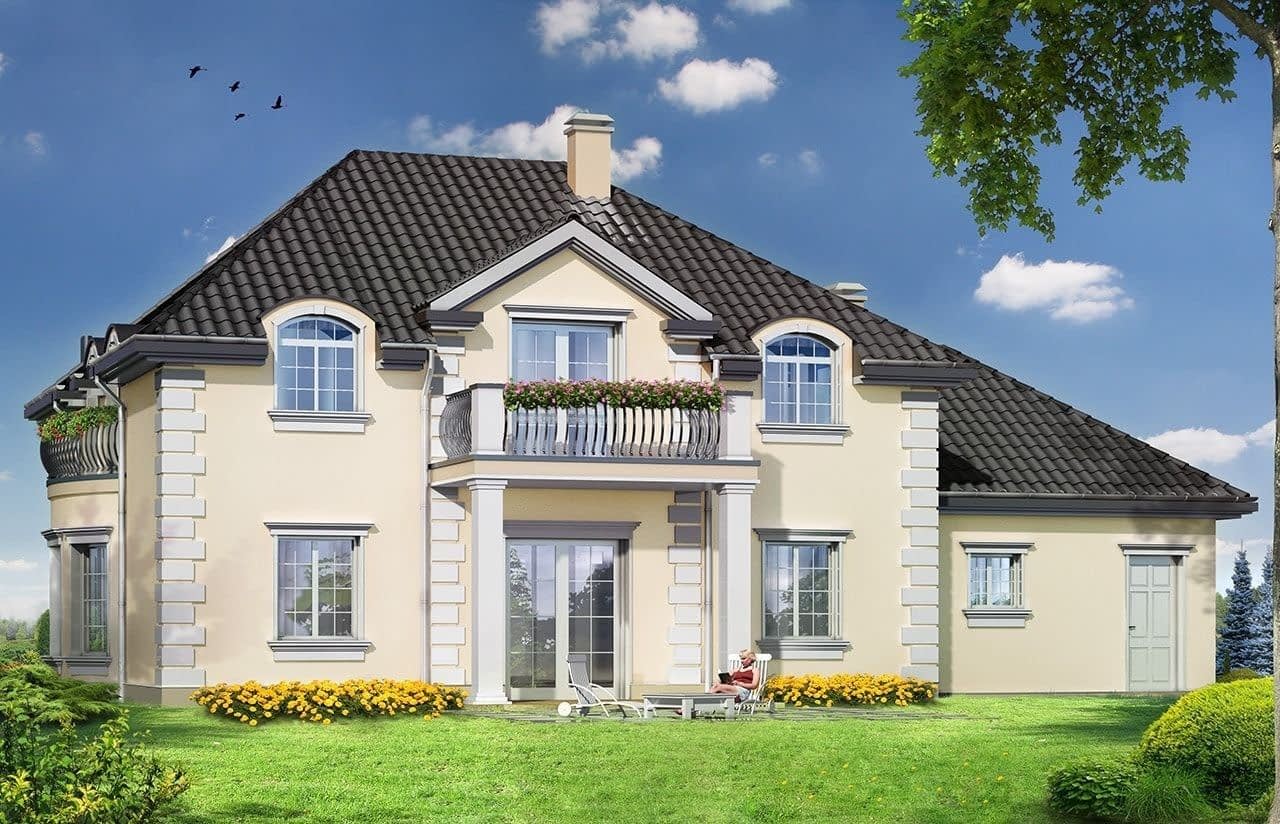

Projekt domu Magnat – wizualizacja od strony ogrodu 1

Projekt domu Magnat – wizualizacja od strony ogrodu 2

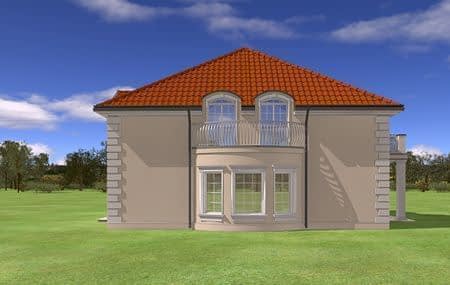

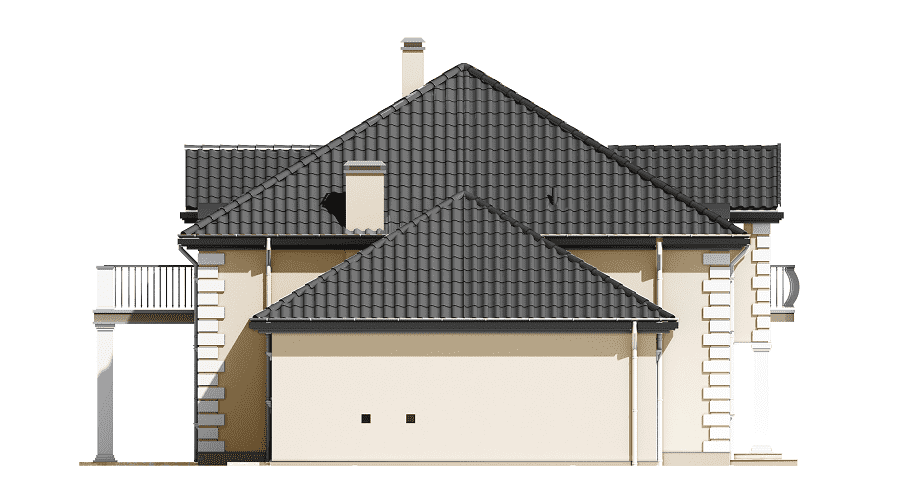

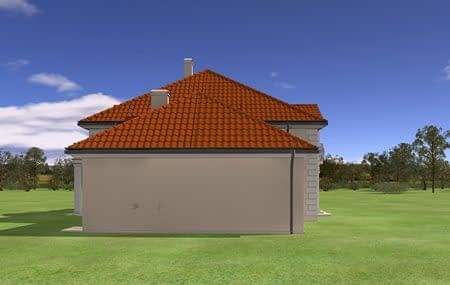

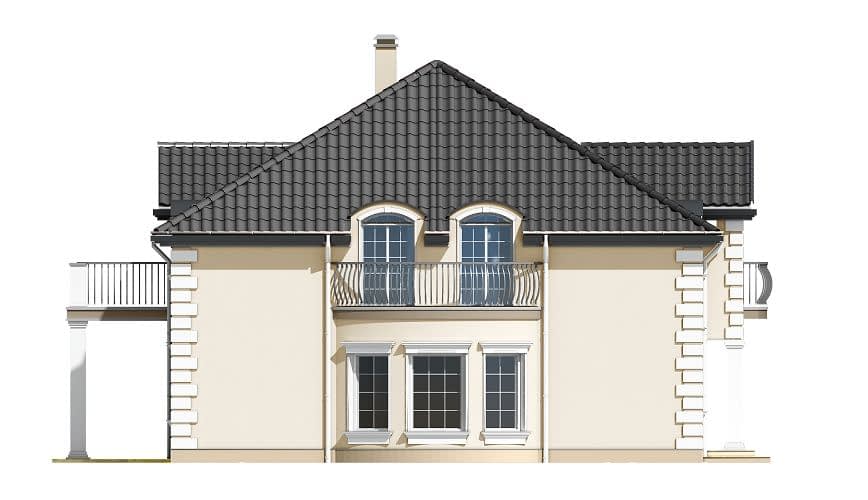

Projekt domu Magnat – elewacja boczna prawa

Projekt domu Magnat – elewacja boczna lewa

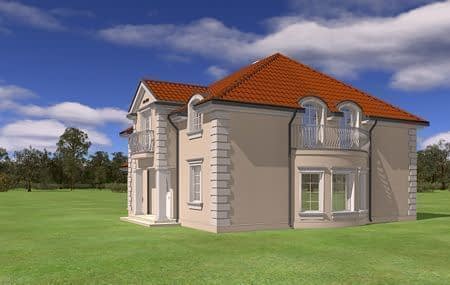

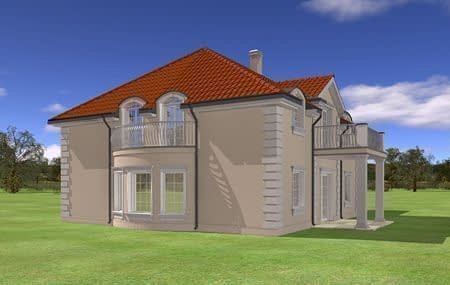

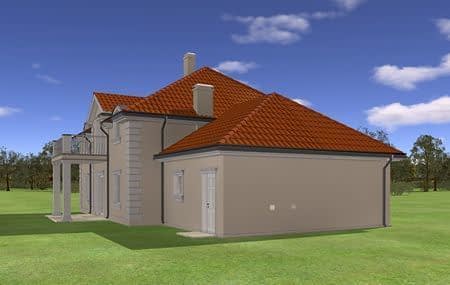

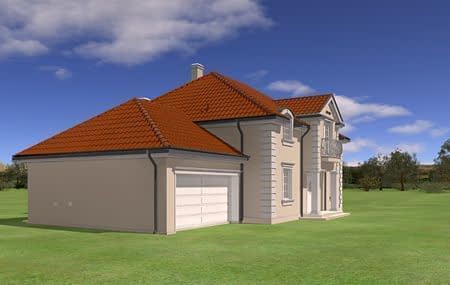

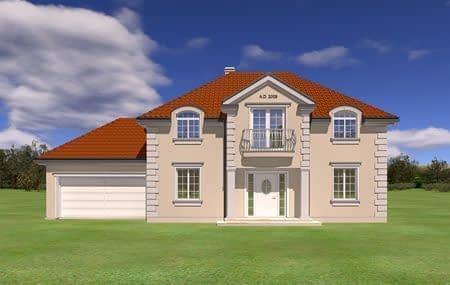

Projekt domu Magnat – widok bryły domu 1

Projekt domu Magnat – widok bryły domu 2

Projekt domu Magnat – widok bryły domu 3

Projekt domu Magnat – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

8 100 zł

Zadaj pytanie

Typ projektuWolnostojący
StylDworkowy
Powierzchnia użytkowa205.45 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachWielospadowy
Kąty nach. dachu31°, 40°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Magnat to projekt reprezentacyjnej, stylowej willi z poddaszem użytkowym o powierzchni 205,45 m², z garażem, nawiązującej do dworków i willi międzywojennych. Na elewacji frontowej i ogrodowej zaprojektowano dwukondygnacyjne portale na kolumnach, zwieńczone zdobionymi frontonami. Dom pomieści rodzinę nawet siedmioosobową.

Poddasze prawie bez skosów

Mimo parterowej bryły poddasze ma bardzo wysoką ściankę kolankową, więc niemal cała powierzchnia górnej kondygnacji jest w pełni użytkowa.

Salon o podwyższonej wysokości

Na parterze jest duża strefa dzienna: salon, jadalnia, hol i częściowo otwarta kuchnia. Salon z jadalnią mają podłogę obniżoną o dwa stopnie, dzięki czemu zyskują na wysokości. Reprezentacyjne schody w holu widać z salonu i jadalni. Dom ma 7 pokoi, 3 łazienki, kominek i garaż o powierzchni 32,07 m².

wymiary budynku: 18,45 × 11,80 m
minimalna działka: 25,45 × 21,03 m
dach czterospadowy 31° i 40°, wysokość 8,70 m
kubatura: 989 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 448 tys. zł, roboty wykończeniowe ok. 579 tys. zł, instalacje ok. 138 tys. zł, a realizacja domu pod klucz ok. 1028 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Marzysz o stylowej willi z portykiem? Zamów projekt domu Magnat na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: ściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy

Strop: płyta żelbetowa

Elewacje: tynk cienkowarstwowy na styropianie

Pokrycie dachu: dachówka

Rzuty

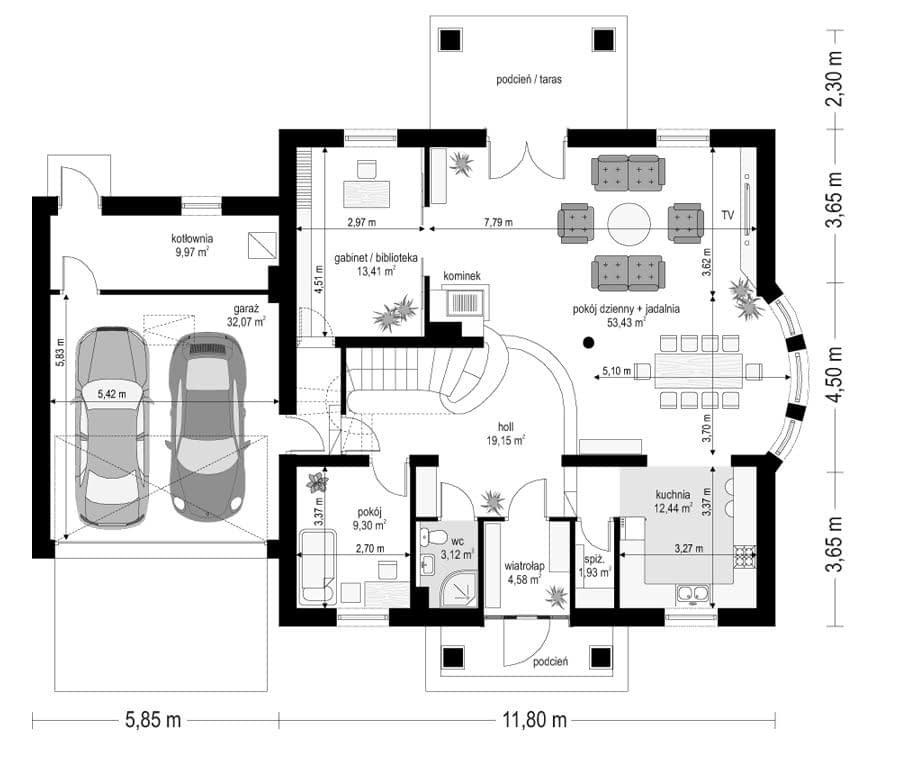

Parter

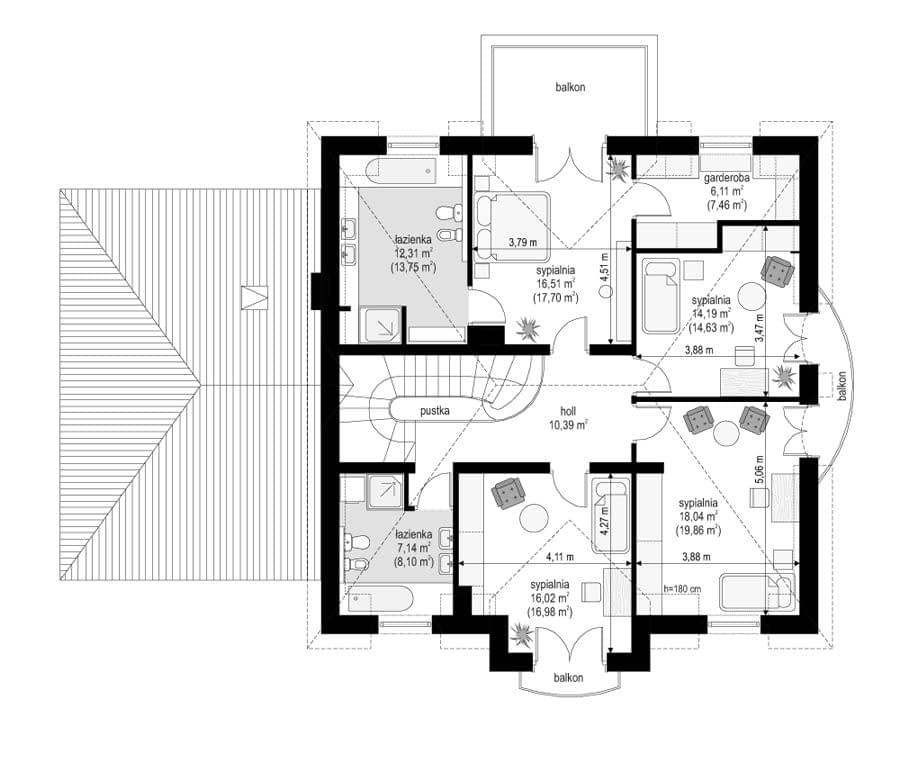

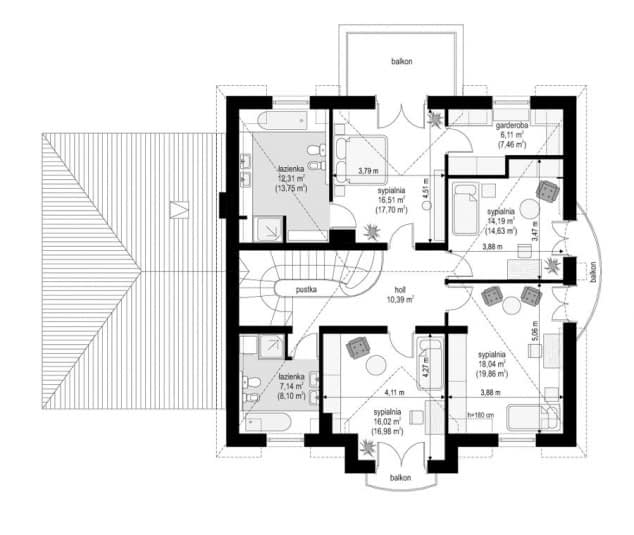

Poddasze

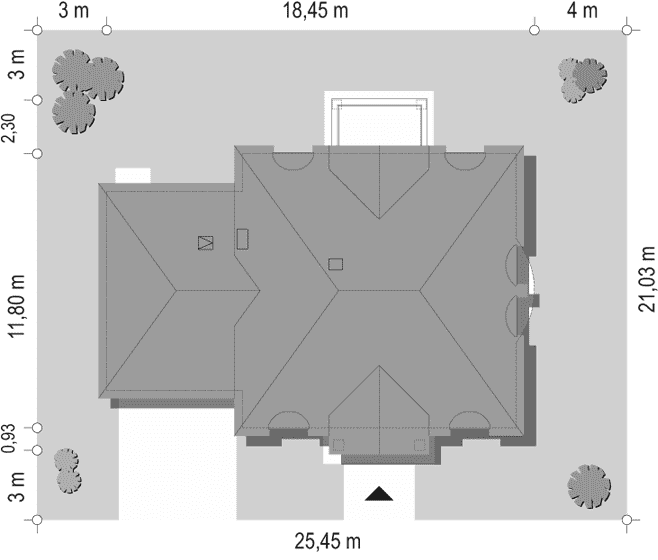

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa205.45 m²
Powierzchnia netto228.04 m²
Powierzchnia zabudowy191.89 m²
KominekTak
Liczba łazienek3
Liczba pokoi7
Powierzchnia dachu259.57 m²
Kubatura989 m³
Długość domu11.8 m
Szerokość domu18.45 m
Wysokość domu8.7 m
Poddaszeużytkowe
Energia pierwotna67.9 kWh/m²/rok
Energia końcowa63.8 kWh/m²/rok
Minimalne wymiary działki21.03 x 25.45m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąty nach. dachu31°, 40°

Instalacja grzewcza

EUco43.6 kwH/m²/rok

Koszty budowy

Stan surowy304059 zł
Stan surowy zamknięty448466 zł
Koszt wykończenia579043 zł
Koszt instalacji137688 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
