Projekt domu NewHouse 723

Zgodność z WT 2021 i Eurokodami

Opis projektu

NewHouse 723 to projekt domu energooszczędny. Wyposażony w wentylację mechaniczną z rekuperacją, w standardzie ogrzewany gazem a ogrzewanie podłogowe znajduje się we wszystkich pomieszczeniach. Chcąc podnieść energooszczędność domu NewHouse 723 można zamienić ogrzewanie na pompę ciepła.

Wejście do domu to wygodny wiatrołap z dużą garderobą w której znajduje się przejście do garażu. Rozwiązanie to doceniamy szczególnie podczas niepogody, kiedy można wejść do domu suchą nogą albo wnosząc ciężkie zakupy. Za garderobą swoje miejsce ma pralnia z kotłownią.

Część wspólna domu, gdzie z przyjemnością będziecie spędzać czas to otwarta przestrzeń złożona z salonu, jadalni i kuchni. Kuchnia - serce domu, wyposażona jest w dużą ilość blatów roboczych i lubianą przez wszystkich wyspę kuchenną, przy której można usiąść, wypić kawę czy oddać się wspólnemu gotowaniu. Tuż obok kuchni mieści się pojemna spiżarnia z regałami na przetwory czy kuchenne sprzęty. Salon z jadalnią to ponad 32 m2 powierzchni. Wrażenie przestronności pomieszczenia potęgują duże przeszklenia za stołem i od strony tarasu otwierając je na otaczający ogród. Taras to kolejny salon, tylko że na świeżym powietrzu. Ulokowany jest pod betonową pergolą w narożniku budynku.

Strefa nocna projektu NewHouse 732 to trzy duże sypialnie, dwie dziecięce i małżeńska. Pokoje dzieci są takiej samej powierzchni – 13,5 m2, pomieszczą się w nich wszystkie niezbędne mieszkańcom zabawki i ubrania. Królestwo rodziców to sypialnia typu master bedroom czyli z prywatną łazienką i garderobą. W tej części domu mieści się również rodzinna łazienka z wanna i prysznicem oraz oddzielna toaleta.

Konstrukcja

• FundamentyTradycyjnie - na ławach fundamentowych
• ŚcianyDwuwarstwowe pustak ceramiczny 25 cm + styropian 20 cm / wełna mineralna 18 cm
• StropŻelbetowy wylewany
• DachWielospadowy kryty dachówką ceramiczną. Nad garażem stropodach pełny kryty membraną EPDM
• ElewacjaTynk silikonowy w kolorze białym, deska elewacyjna
• OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w całym domu
• WentylacjaMechaniczna z rekuperacją

Zgodnie z obowiązującym Rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego dokumentacja projektowa składa się z 3 egzemplarzy projektu architektoniczno – budowlanego oraz 3 egzemplarzy projektu technicznego.

W skład projektu architektoniczno – budowlanego wchodzi:

• opis techniczny zgodny z §20 ust. 1 pkt 1 – 4 , 6 – 13 w/w Rozporządzenia,

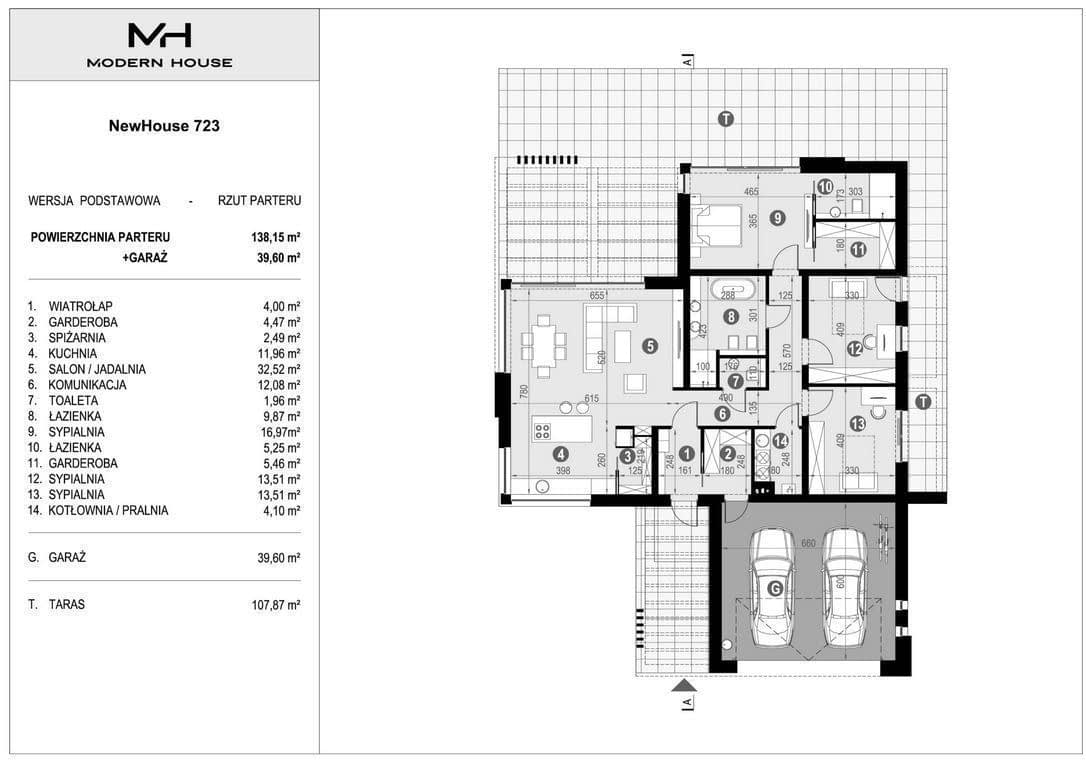

• rzuty wszystkich kondygnacji w zakresie niezbędnym do przedstawienia układu funkcjonalno- -przestrzennego i rozwiązań architektoniczno-budowlanych,

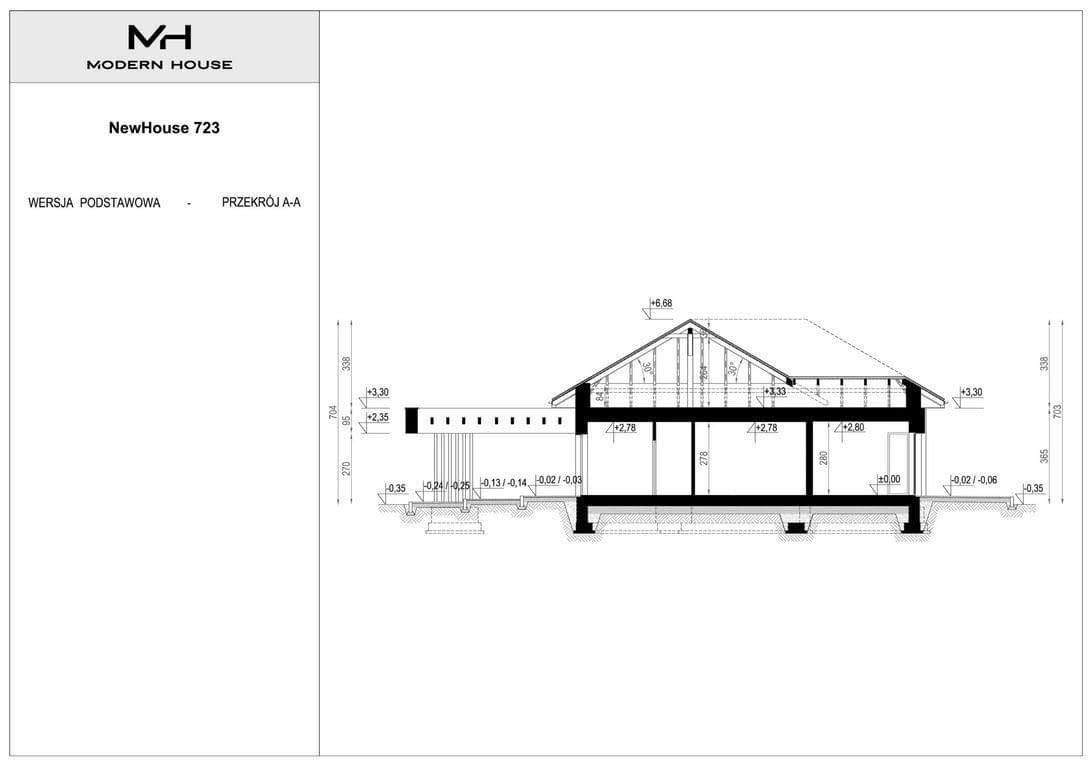

• charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z nawiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,

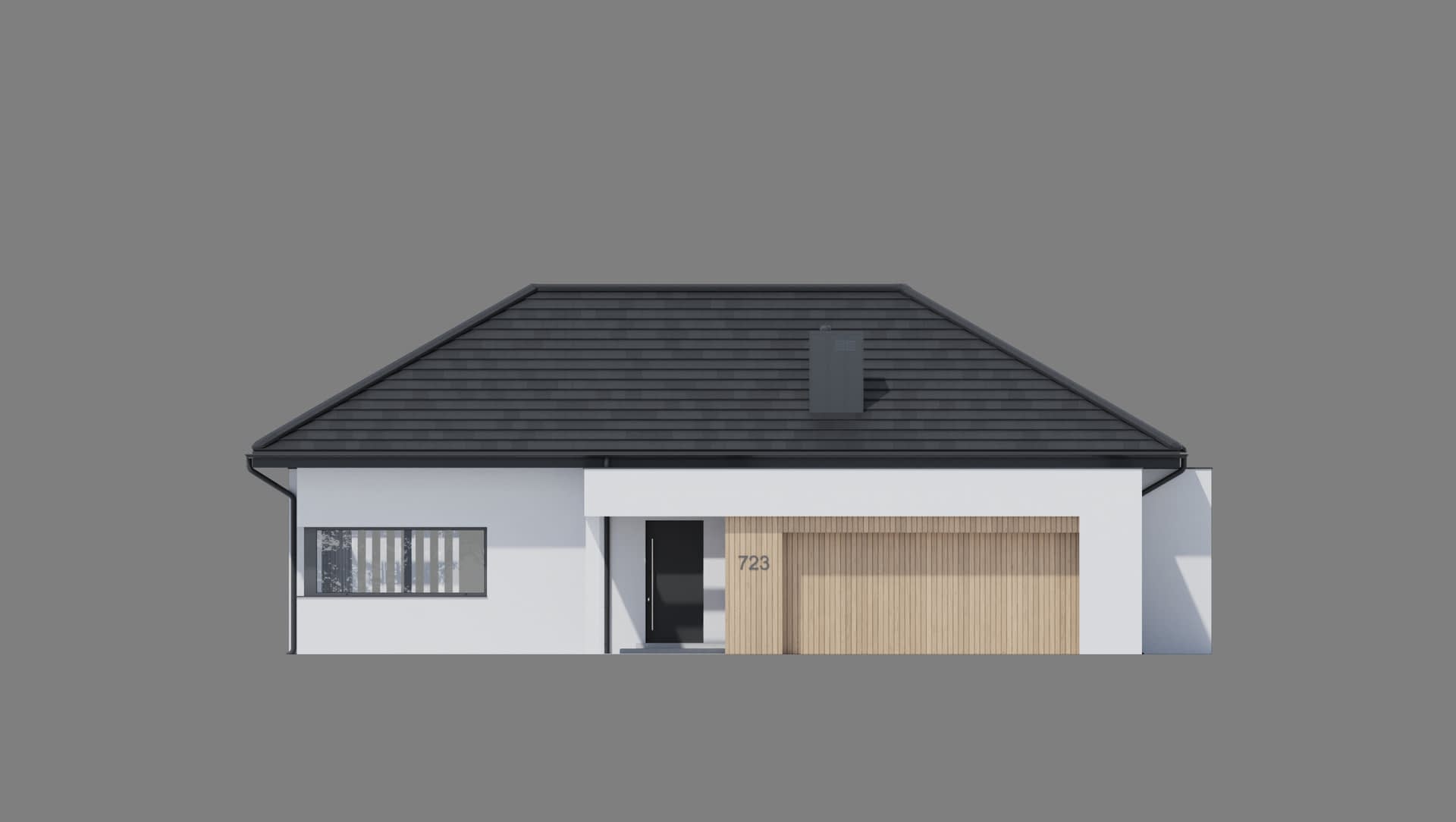

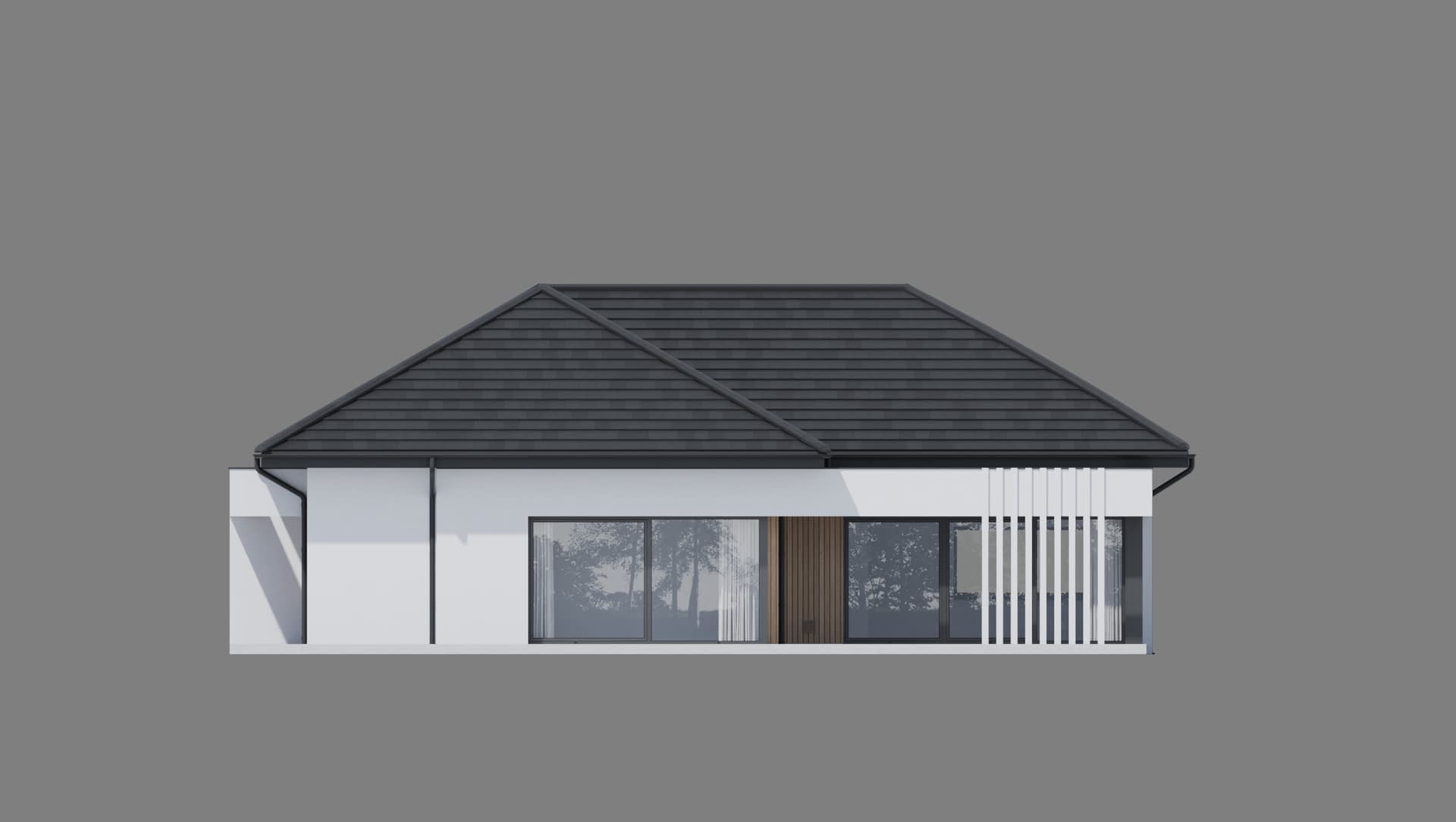

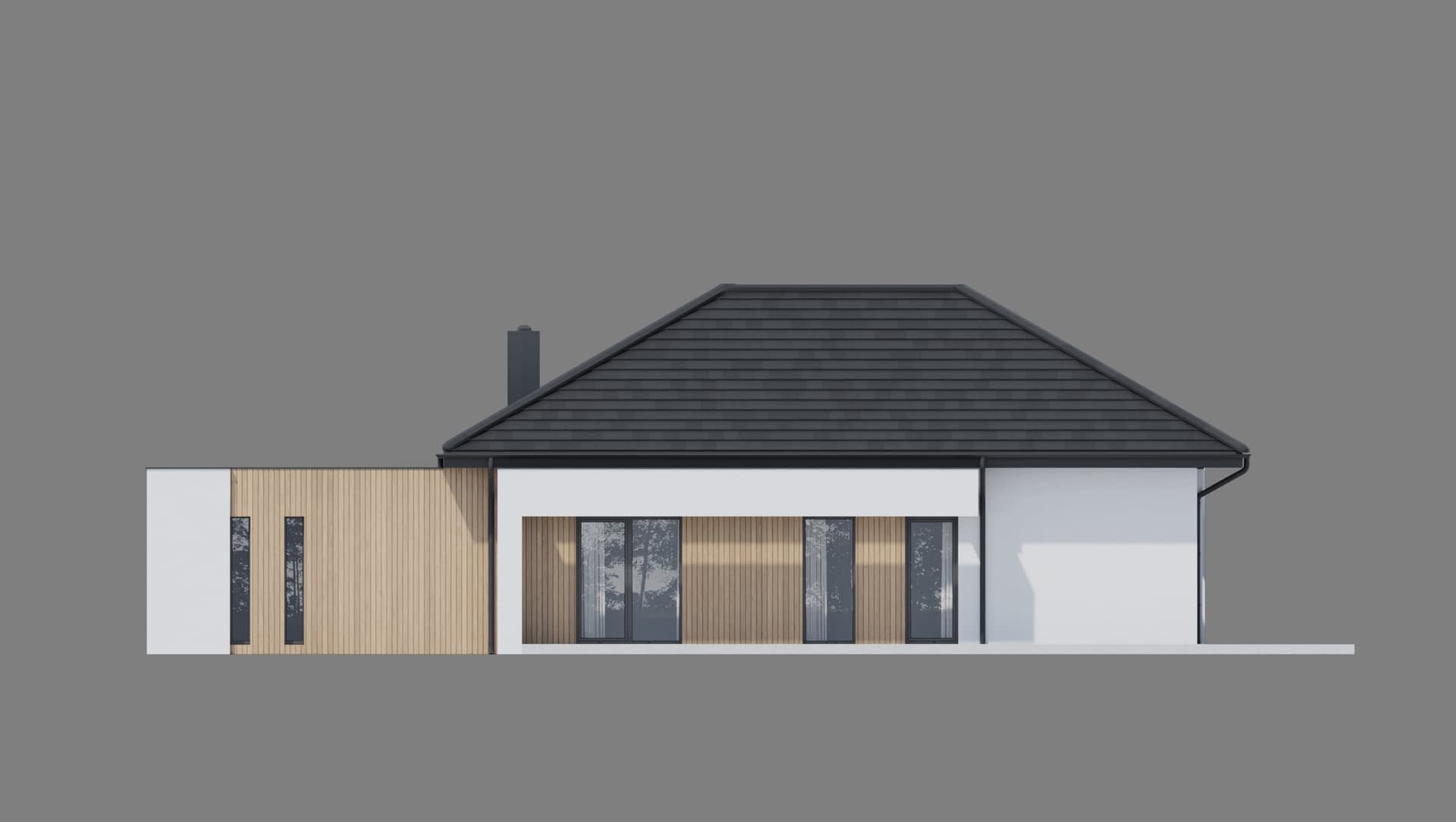

• widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, ze wskazaniem materiałów wykończeniowych i kolorystyki,
• zestawienie stolarki okiennej i drzwiowej,
• zestawienie więźby dachowej.

W skład projektu technicznego wchodzi:

I. Projekt konstrukcji:

• opis techniczny wraz z obliczeniami statycznymi,
• rysunki techniczne,
• zestawienie stali zbrojeniowej.

II. Projekt wewnętrznych instalacji sanitarnych:

• opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej, wentylacji mechanicznej,
• obliczenia instalacyjne,
• rysunki techniczne rozwiązań instalacyjnych.

III. Projekt wewnętrznych instalacji elektrycznych:

• opis techniczny instalacji elektrycznych,
• schematy instalacji elektrycznych,
• rysunki techniczne.

Osoba dokonująca adaptacji projektu może bez dodatkowej zgody autora wprowadzić następujące zmiany do opracowania:

• Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności oraz odpowiedniego, założonego oporu dyfuzyjnego i innych właściwości fizykochemicznych dla wybranych przegród,
• Zmiana rodzaju stropów wraz z dostosowaniem układu konstrukcyjnego budynku przy zachowaniu wymaganej wytrzymałości oraz izolacji akustycznej,
• Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałościowych oraz parametrów przenikania ciepła,
• Zmiana kolorystyki i wykończenia elewacji,
• Zmiana zewnętrznych wymiarów budynku w granicach do 5% przy zachowaniu dopuszczalnych wymiarów rozpiętości konstrukcji wynikających z zastosowanych materiałów i technologii oraz z zachowaniem odpowiednich (zgodnych z przepisami) izolacji termicznych ścian zewnętrznych,
• Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową,
• Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
• Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiana ustroju więźby dachowej przy zachowaniu odpowiedniej wytrzymałości i nośności konstrukcji dachu oraz z zachowaniem głównych założeń geometrycznych dachu,
• Zmiana wielkości i kształtu tarasu naziemnego lub rezygnacja z niego,
• Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca m.in. na przesunięciu lub likwidacji ścian działowych,
• Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności, doświetlenia pomieszczeń oraz warunków ewakuacji,
• Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiany w projektach instalacji wodno-kanalizacyjnej, c.o., elektrycznej oraz gazowej i wentylacji mechanicznej (jeżeli występuje) przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
• Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Gratis

Projekt w wersji pdf

Płatne dodatki

Zbiornik na nieczystości (szambo)

300 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt dodatkowego ogrzewania podłogowego

400 zł

Pompa ciepła powietrzna + ogrzewanie podłogowe

800 zł

Szczegółowy kosztorys inwestorski

350 zł

Dodatkowy egzemplarz projektu

390 zł
